Pedalboard Tonecho Signature

#1 por Metillico el 16/03/2013
Morir de éxito. :D

El bajista de la banda en la que estoy ha visto mi pedalboard y le gustó. :okis:

Como se ha pillado unos pedalillos y un inalámbrico, pensó que necesitaría una pedalboard.

Pues su cabecita le ha dicho que más fácil que hacerla él era encargársela a Metillico. :palmas:

Pues eso, que en vista que me ha liado para montarla, al menos le hacemos unas fotillos y hacemos un pequeño reportaje.

Realmente, el sistema de montaje está basado en el mismo sistema de las Pedalboard Metillico Signature. De modo que no me voy a extender mucho en explicaciones.

Una vez que recibió los pedales, comprobamos que la base que tenía prevista era muy justita para meter todo. De modo que, después de una operación de trueque de maletines, yo tengo una nueva maleta para herramientas, y el bajista, Tonecho, tiene en su poder la maleta de la primera Metillico Signature.

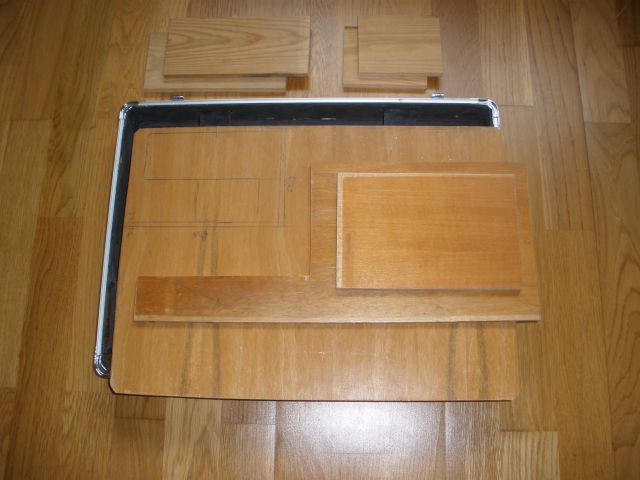

Tomadas las medidas necesarias, y escogidas las maderas adecuadas (ligeras y robustas) las cortamos.


Acto seguido, empezamos a montar las piezas.

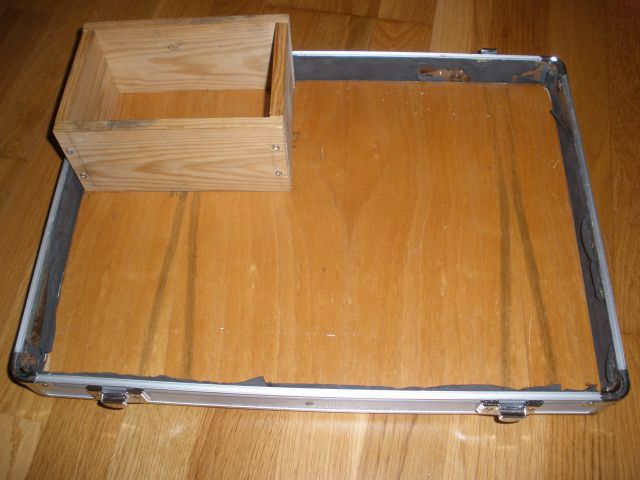

Primero, una caja en la que instalaremos una regleta, y los alimentadores de pedales e inalámbrico.


Dos pedales serán de 9v, otro de 18v y el inalámbrico de 6,5v, más o menos. De modo que emplearemos tres adaptadores distintos.

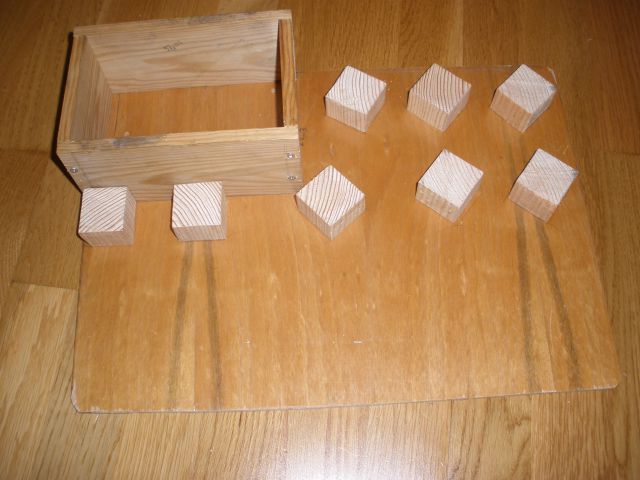

Pasamos entonces fijar mediante tornillos los tacos que serviran para soportar el estante superior. Lo hacemos desde abajo.


Aunque a primera vista parece que no tiene un orden definido, lo cierto es que están situados de forma que ejercen su función sin molestar al paso de los cables de alimentación y señal que serán instalados a su alrededor.

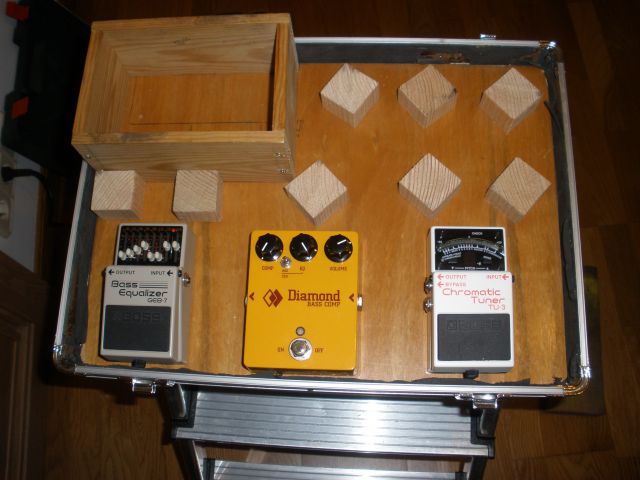

Para eso, presentamos los pedales en la ubición que será definitiva para calcular por donde pasaran dichos cables.


Empezamos ahora a pegar el velcro de 10cm. autoadhesivo. No quedaba mucho en la tienda donde lo compro, de modo que no me queda más remedio que optimizar lo que he podido comprar.


A los tacos les pegamos velcro de la parte rugosa.

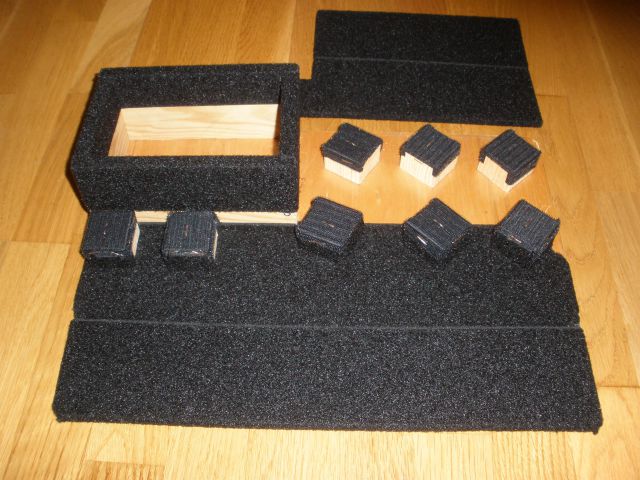

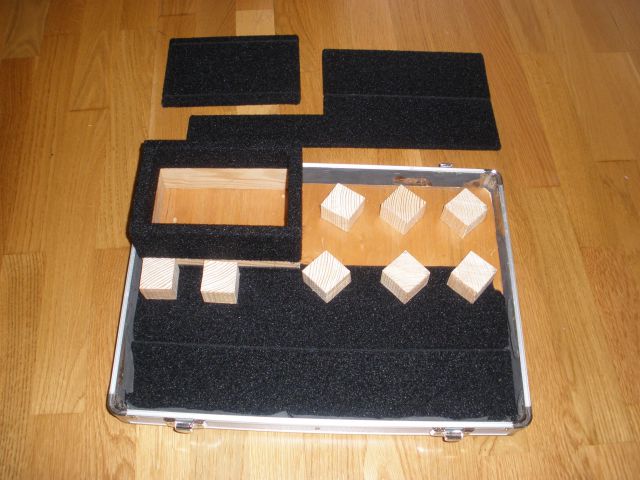

De esta forma, los tacos estarán fijos mediante tornillos a la parte inferior, y la plataforma superior ser podrá poner y sacar con un simple tirón. :cool: Como vamos a dejar los cables ocultos, es importante tener un acceso fácil a los mismos, por si tenemos cualquier fallo y tenemos que solucionarlo con rapidez. Ya sabéis, nunca pasa nada hasta que llegas a un bolo... :encendido: :D

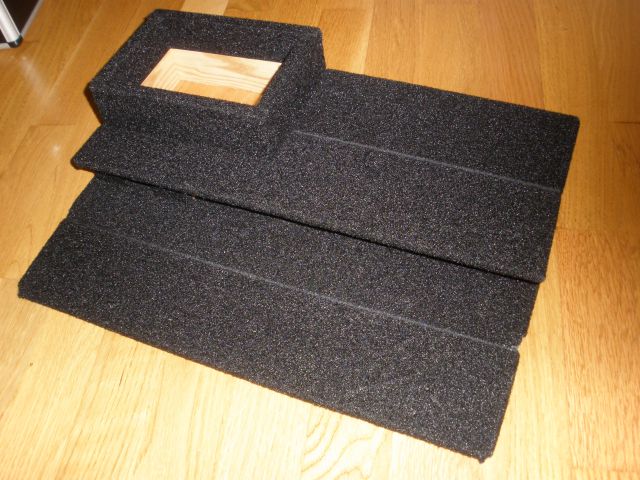

Probamos a pegar mediante velcro la plataforma superior.


Ya empieza a coger gracia la cosa. :mafia:

Vamos ahora con la parte eléctrica.

Para no tener por ahí estorbando el cable de la regleta a la hora de cerrar el maletín, decido cortar el cable de la regleta e instalar una toma de alimentación de estas tipo pc.

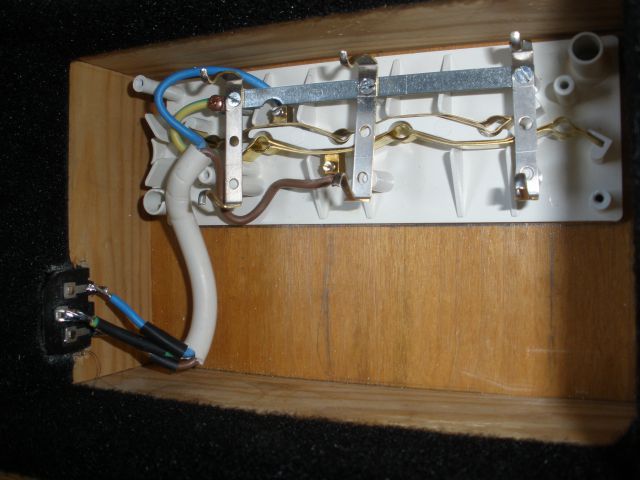

Soldamos con estaño y luego cubrimos con termorretráctil.

Para evitar cualquier tipo de contacto no deseado (léase cerveza) le preparo una tapita con un taco de PVC.


Una vista de la toma por la parte exterior.


Una vista más general del tema.

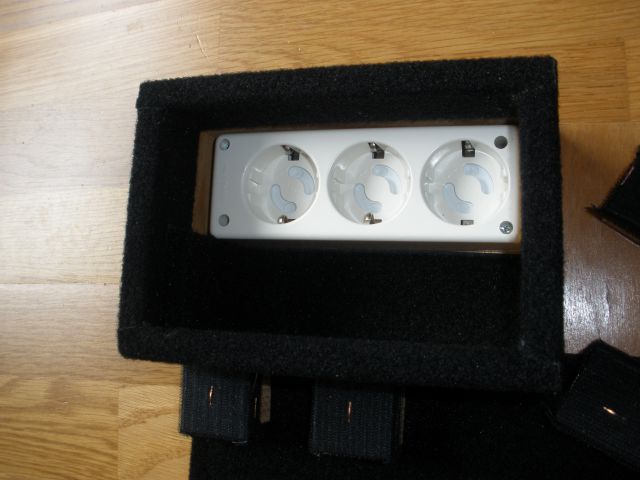

La regleta está fijada a la plataforma inferior con un par de tornillos.

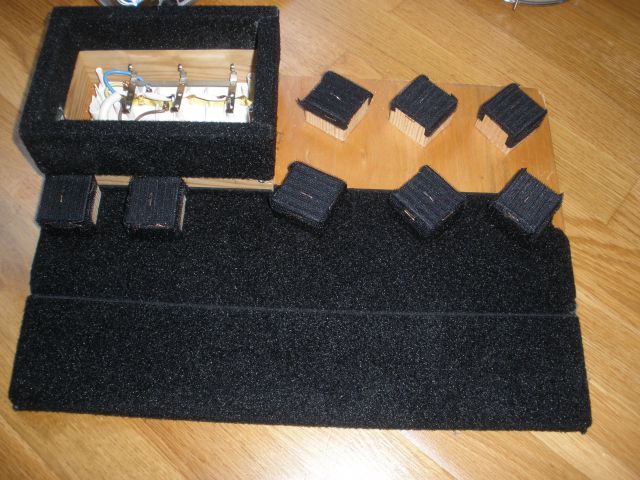

Ahora montamos la tapa y embellemos con un poco de velcro.


Realmente no queda todo tapado de velcro, porque no tengo suficiente. Cuando lo tenga, lo dejamos bien rematado. En todo caso, esto no será visible, normalmente. :)

Lo siguiente ha sido colocar los alimentadores en la regleta, y pasar los cables hasta cada pedal.

Además, he montado tres latiguillos con conectores Neutrick negros y cable Sommer de 0,75 mm2. Es caro, pero te aseguras que todo sonará como debe y sin problemas. Lo de las tomas de color negro es porque varias de ellas quedarán a la vista, y así destacan menos. La idea es que solo se vean los pedales, y el resto que este lo más diáfano posible.

Lo cierto es que se me olvidó fotografiar este paso, pero ya os podéis imaginar que los cables pasan entre los tacos de madera y no serían las fotos más bonitas del lote. :soyunsanto:

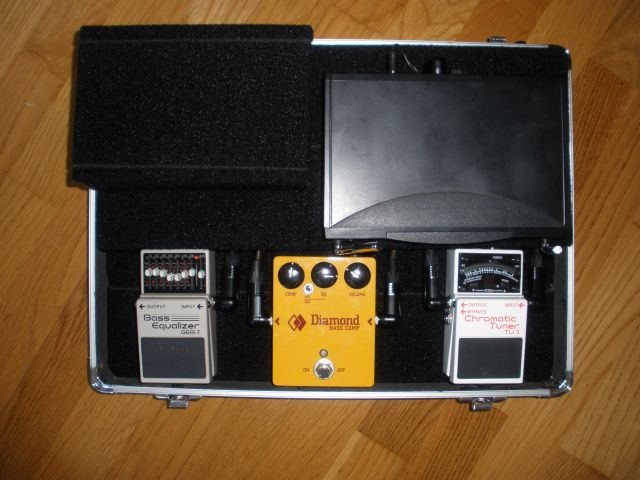

De modo que ponemos todo en su sitio, cubrimos de velcro la tapa superior y hacemos una toma cenital.


Que viene a ser una foto desde arriba, pero escrito de forma más chula. :piloto_loco:

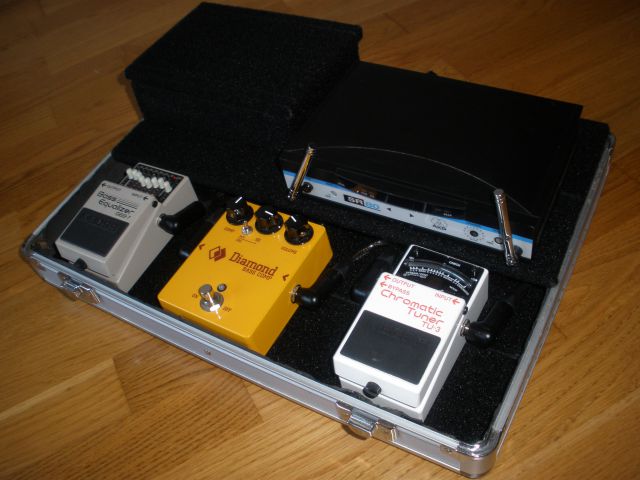

Y otra toma de lado para ver como queda desde otra óptica.


El recorrido de la señal sería desde el emisor colocado en el bajo al receptor que véis en la pedalboard.

De ahí el primer latiguillo va al afinador. Luego el compresor y luego el ecualizador. De ahí saldrá un cable hasta el ampli. :okis:

Lo bueno de estos tres pedales es que, al tener un tamaño parecido, se pueden cambiar de orden en un momento. Solo hay que desconectarlos, cambiarlos de ubicación y conectarlos de nuevo. :okis:

Y creo que esto es todo.

Si queréis cualquier aclaración, no dudéis en preguntar. :bien:
