pedal ocd circuito

#1 por adrianlespaul el 11/09/2014
buenas quizas este tema ya este gastado pero no encontre lo que buscaba asi q : estoy montando un ocd v3 pero no se mucho de electronica aunque ya lo tengo casi listo pero no se donde van los interruptores, led, cuales son los diodos que usa y la entrada de 9v. en los esquemas que encontre o no sale o no los entiendo me podrian ayudar con uno esquemas mas sencillos o por lo menos explicar como van gracias
Archivos adjuntos:

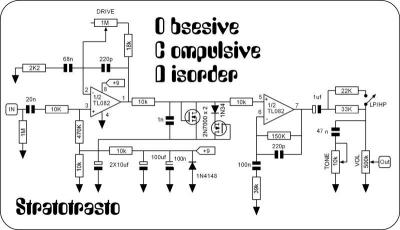

OCD Scheme.jpg
BBCode:

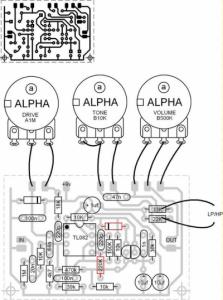

pedal ocd 3.jpg
BBCode:

que mi guitarra te ALABE

Subir
#2 por zeoxcadabra el 11/09/2014
Buenas. Mirate el tone pad offboard wiring para el led y el interruptor. Creo q lo demas va como sigue:El conector de corriente, el +9 al pad de 9 de la parte de arriba de la placa y masa al pad de debajo del pad in o del de out,da lo mismo. Un saludo
Subir
1
#3 por adrianlespaul el 11/09/2014
haaaaaaa ok gracias pero ahora tengo otras dudas el integrado tl082 no lo consigo me vendieron el tl084 y me dijeron q era lo mismo pero no veo el parecido y el +1uf de tantalo es indispensable lo tengo pero electrolitico y los diodos no dicen cuales son

que mi guitarra te ALABE

Subir
