Pedal MXR Microamp Casero (Ayuda)

picatostas
#49 por picatostas el 15/03/2016
La razón de usar centro negativo en los pedales es porque las clavijas jack de alimentación tienen 2 tomas que se conectan y desconectan segun tienen jack metido. Usualmente la polaridad es centro positivo, como un adaptador universal. En pedales se cambia la polaridad porque asi conmutas entre alimentar de pila o de adaptador sin quemar la pila . En cuanto a la protección a polaridad equivocada , tienes varias opciones . Yo me monté mi microamp con un 1n4004. Usar uno de germanio no lo recomiendo pues son caros , pese a que la caida en conducción sea baja. Los sckotty son mejor opción para eso. Si quieres ahondar mas en circutos de protección te recomiendo este video. https://www.youtube.com/watch?v=IrB-FPcv1Dc
Una opción barata es poner el diodo en antiparalelo con la entrada de tensión y con una resistencia para limitar la corriente que pueda pasar por el diodo y asi no quemarlo y andar cambiandolo cada vez que la lias al conectar un adaptador con la polaridad cambiada.
En cuanto a los fallos del microamp, te recomiendo que con la herramienta de continuidad del polímetro vayas siguiendo el circuito y comprobando pistas.
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    159 €
    Ver oferta
txe
#50 por txe el 15/03/2016
Gracias el tema de los jacks haciendo masa ya lo encontré en el foro , lo que no se ha explicado bien con diagramas de dibujitos :) para principiantes es lo de protección de polaridad.
Bueno para aportar algo, me había decidido por lo leído por el transisistor tl071 que mete mas ruido pero compre el tl072 debido al que el 071 y 072 son incompatibles algo de por dentro de las puertas.
Subir
picatostas
#51 por picatostas el 15/03/2016
No es que no sean compatibles es que un tl071 sólo lleva un operacional en su encapsulado , el tl072 es un dual , si tienes dudas , busca tl071 crossreference y pinout , ahí te saldrán las patillas , a falta de que te lo confirme al llegar a casa, yo puse un ua741 que me suena que tiene el mismo patillaje que el tl071 . y si quieres reducir ruido , te tocará mirar hojas de características a ver cuál tiene menos señal de ruido , el mío con el ua741 va fetén y el pote qye le puse fue 500k revlog (C)
Subir
culebra
#52 por culebra el 22/09/2016

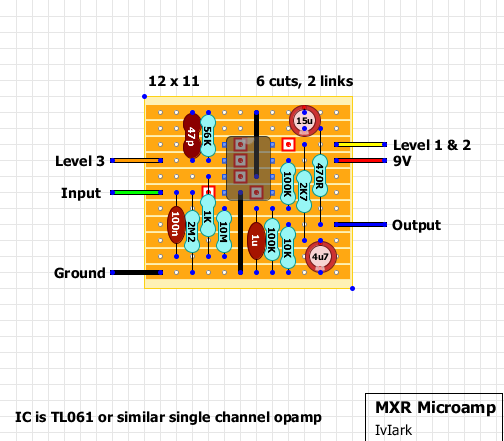

Hola de nuevo a todos. Al final he empezado con el microamp. De momento la cosa va despacio pero bien. Estoy siguiendo este esquema


Puede alguien confirmarme el sentido de los condensadores electrolíticos? Me refiero a si el color rosado de abajo indica el positivo o el negativo.

Y otra cosa. El condensador de 1u puede ser electrolitico o tiene que ser de metal\film?
Subir
txe
#53 por txe el 22/09/2016
Los otros no tienen polaridad, yo lo haría como te dicen incluso miraré fotos de gente por ahí a ver que tipo de condensadores pone
Subir
toni diaz
#54 por toni diaz el 22/09/2016
El negativo de los electroliticos hacia abajo en en tu layout.
El de un microfaradio lo puedes poner perfectamente electrolitico e iría el negativo hacia abajo.
Coloca un socket para el integrado y prueba diferentes. A mi el que más me gustó fue el 5534 pero son compatibles el 741, 061, 071 y muchos operacionales simples mas
Subir
txe
#55 por txe el 22/09/2016
Moskiz perdón eso no era lo que preguntabas, bueno por ayudar recuerda el socket tambien tiene posicion , suerte
Subir
culebra
#56 por culebra el 23/09/2016
Hola a todos. Lo primero, quiero agradecer vuestra ayuda, sin la cual me costaría muchísimo más y probablemente nunca me hubiera arrancado a hacer un proyecto así.

La cosa va así:

Estoy siguiendo este esquema como ya he dicho:

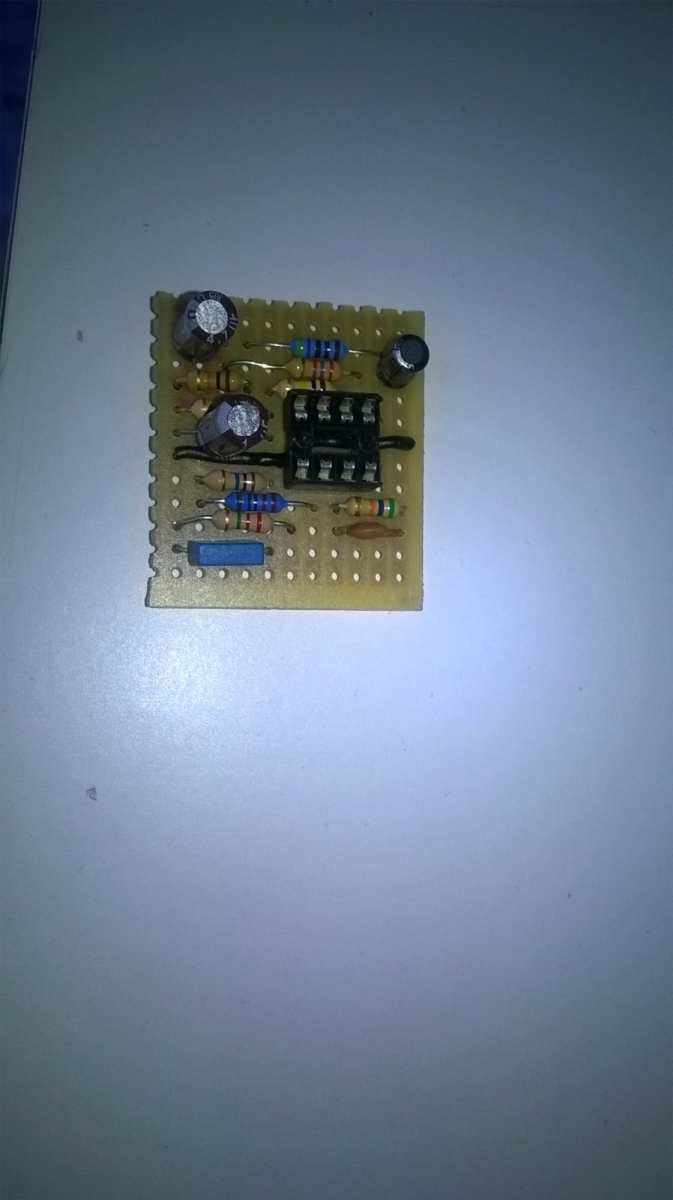

Y me ha quedado así:


Teniendo en cuenta que creo que se deben ver los componenetes como en un espejo para que por el lado de las pistas las conexiones cuadren, creo que está bien (me acabo de dar cuenta de un pequeño fallo en el condensador azul pero no afecta a lo que quiero preguntar).

Por otro lado he empezado con el cableado de los componentes externos de la placa, y es aquí donde estoy más liado.

Hay dos esquemas que estoy siguiendo pero a veces los veo contradictorios:

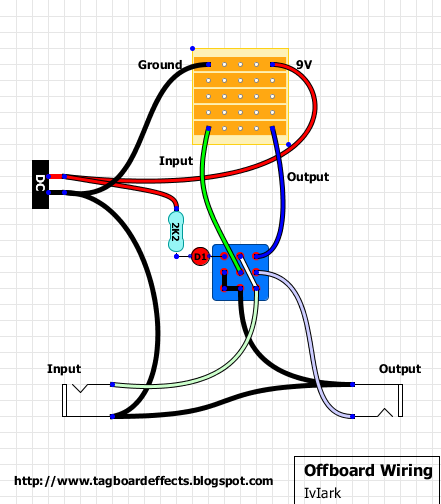

Éste es el tagboareffects:


Y otro, el que toni colgó:

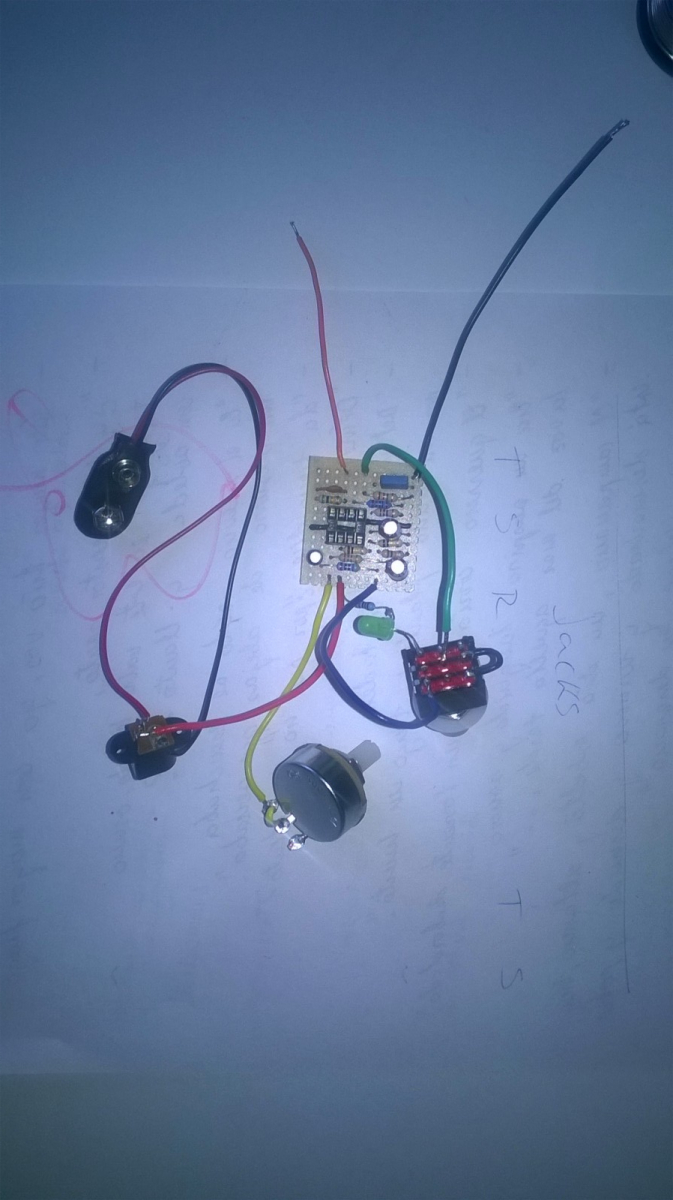

Y así es como lo llevo:



Ahora os planteo unas cuantas dudas:

1. Arriba decís que el socket también tiene un orden. ¿Cómo puedo ver eso?

2. Los pines del 3pdt no están numerados, aunque en un lateral aparece una L y 1 2 3. ¿Cómo sé en que posición colocarlo? Además en los dos esquemas se indican puentes y soldaduras diferentes ??¿¿¿¿

3. El conector jack de entrada es igual que el de Joan, con 8 pines pero ¿Cómo puedo saber cuáles son la masa, el + y el -?


4. Solo se indica en el esquema 1 (el de tagboard effects) dónde inssertar el potenciometro (100k lin) en los otros no lo indica y no sé si lo estoy poniendo bien.

5. No me ha quedado claro lo del centro positivo o negativo. ¿Cual lleva?

Y de momento no me acuerdo de más dudas (que las hay). Mil gracias de nuevo.
Subir
txe
#57 por txe el 23/09/2016
El socket tiene una media luna y layout parece verse también la media luna
http://www.stewmac.com/freeinfo/i-1561/1561_dia5.gif lo del pulsador de pie
Subir
toni diaz
#58 por toni diaz el 23/09/2016
Que buen esquema del pulsador txe. Si la pantalla del móvil no falla frente al pulsador los pines están en vertical, tienen que estar en horizontal.
Para saber que pines usar en el jack de entrada necesitas un polimetro colocado en continuidad, coloca un cable de guitarra en la hembra, coloca una punta en la punta del cable y busca donde tiene continuidad en el jack. Ese es el vivo de entrada.
Ahora punta del poli en la masa del cable y donde te de continuidad en la hembra va el cable negativo de alimentación.
La masa general para el circuito la coges del pin que está en la boca de la hembra
Subir
culebra
#59 por culebra el 23/09/2016
Una preguntilla toni. Mi circuito está invertido con respecto al esquema. ¿Está bien o es al revés? Me he encontrado éste:


¿Qué esquema para el pulsador coges? LA que tagboardeffects o la que subiste tú?
Subir
toni diaz
#60 por toni diaz el 23/09/2016
Sorry no entiendo lo de invertido, los layout se interpretan desde arriba "como si la placa fuera transparente"
Subir
