Pedal MXR Microamp Casero (Ayuda)

toni diaz
#13 por toni diaz el 05/09/2015

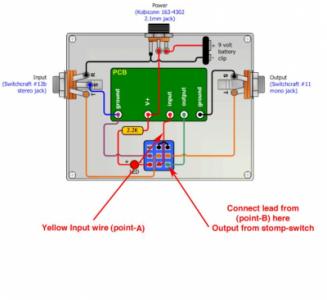

Mira si te vale esto, si no te hago un esquemita más claro. Una aclaración el potenciómetro R 14 no tienes que conectarlo
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    159 €
    Ver oferta
Joan
#14 por Joan el 05/09/2015
#13 Algo sí que me aclara :) Pero sigo sin atreverme a proceder a poner los cables ya que aún no tengo muy claro dónde colocarlos aún viendo la imagen; el "power" ese es necesario? En mi circuito no sale, ya se que no es el mismo pero es para saber un dato más.
Subir
toni diaz
#15 por toni diaz el 05/09/2015
Ese power no es más que el jack de tensión externa. Si no lo utilizas no lo pones y ya esta
Subir
Joan
#16 por Joan el 05/09/2015
#15 Vale entendido, y entonces los dos cables de la pila de 9V a dónde irían en mi circuito y jacks y pulsador?

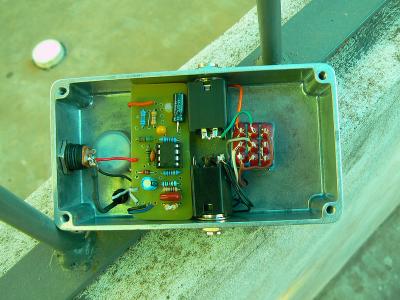

Ésta es una foto de uno que lo ha hecho, le ha puesto un led, pero la pila de 9 V no sé dónde está.
Archivos adjuntos ( para descargar)
Subir
Joan
#17 por Joan el 05/09/2015

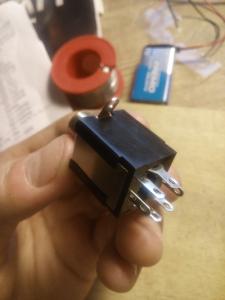

#15 También me he dado cuenta que los jacks que yo tengo no son iguales a los que salen en la mayoría de las imágenes (que tienen 3 patitas); entonces cómo reconozco esas 3 patitas pero en el mío?

Es este:
Archivos adjuntos ( para descargar)
Subir
toni diaz
#18 por toni diaz el 06/09/2015
Primero necesitas un polimetro, mete un jack macho y localiza el vivo (la punta) la masa esta clara
Subir
Joan
#19 por Joan el 06/09/2015
#18 no tengo polímetro :(
Subir
toni diaz
#20 por toni diaz el 06/09/2015
Hola joan, un polimetro es esencial para electrónica. Es la herramienta principal. muy difícil llevar acabo cualquier montaje. no te digo que te compres mi fluke de sobremesa pero en los chinos los hay a 3 pavos que tienen hasta para medir ganancia de transistores.
De todas maneras busco un jack igual que el tuyo le sueldo dos cables y le hago una foto
Subir
toni diaz
#21 por toni diaz el 06/09/2015
De todas maneras amigos Litronicos... Vamos a hechar una mano entre todos... Este proyecto tiene que sonar si o si
Subir
Joan
#22 por Joan el 06/09/2015
#21 #20 muchas gracias Toni, de verdad te agradezco mucho tu ayuda en mi proyecto :)
Subir
toni diaz
#23 por toni diaz el 06/09/2015

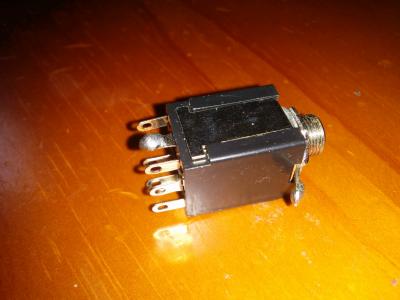

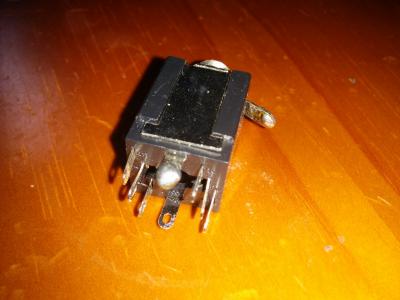

Ahí van un par de pistas le he hechado un par de pelotitas de estaño
Archivos adjuntos ( para descargar)
Subir
Joan
#24 por Joan el 06/09/2015
#23 vale, entonces solo son necesarias para mi propósito estas 2 entradas, las cuales van conectadas al pulsador?
