Peavey Vypyr 15W con pedalera casera (solo falta pintar)

#1 por javilobo8 el 21/02/2011
Hola, debido a que estoy haciendo este tema con el ipod touch se me bloqueo la página y se borro todo el post que había hecho, es decir, perdonenme mañana lo completo, es mi primer tema, y mi primer proyecto.

Mañana subiré fotos y todo indicando como construir la pedalera casera.

Gracias guitarristas.info!!

HOY ES MAÑANA.

Hola de nuevo a todos, aqui estoy con lo prometido.

Os voy a mostrar mi proyecto casi terminado de crear una pedalerta de botones para un Peavey Vypyr de 15W.

Aconsejo que quien quiera hacer lo mismo que yo tenga unos conocimientos basicos y logicos de electricidad y de soldar pequeñas cosas.

Todo empezó cuando me regalaron el amplificador(que previamente habia escogido) y crei que tenia puerto midi y puerto usb. El midi sirve para conectar una pedalera, y el usb para grabar directamente en el ordenador. El caso es que me lleve la decepcion de que el modelo de 15W no venia con estas dos caracteristicas.

Deseoso de poder manejar el amplificador con los pies se me ocurrio poner unos pulsadores en paralelo a con los que estan en el amplificador.

Bueno este es mi ampli:


Corrijo estos son mis amplis:


Es un ampli de modulación que lo llaman que permite emular diferentes amplificadores, entre ellos un Marshall Plexi o un Vox... Ademas tambien tiene efectos.

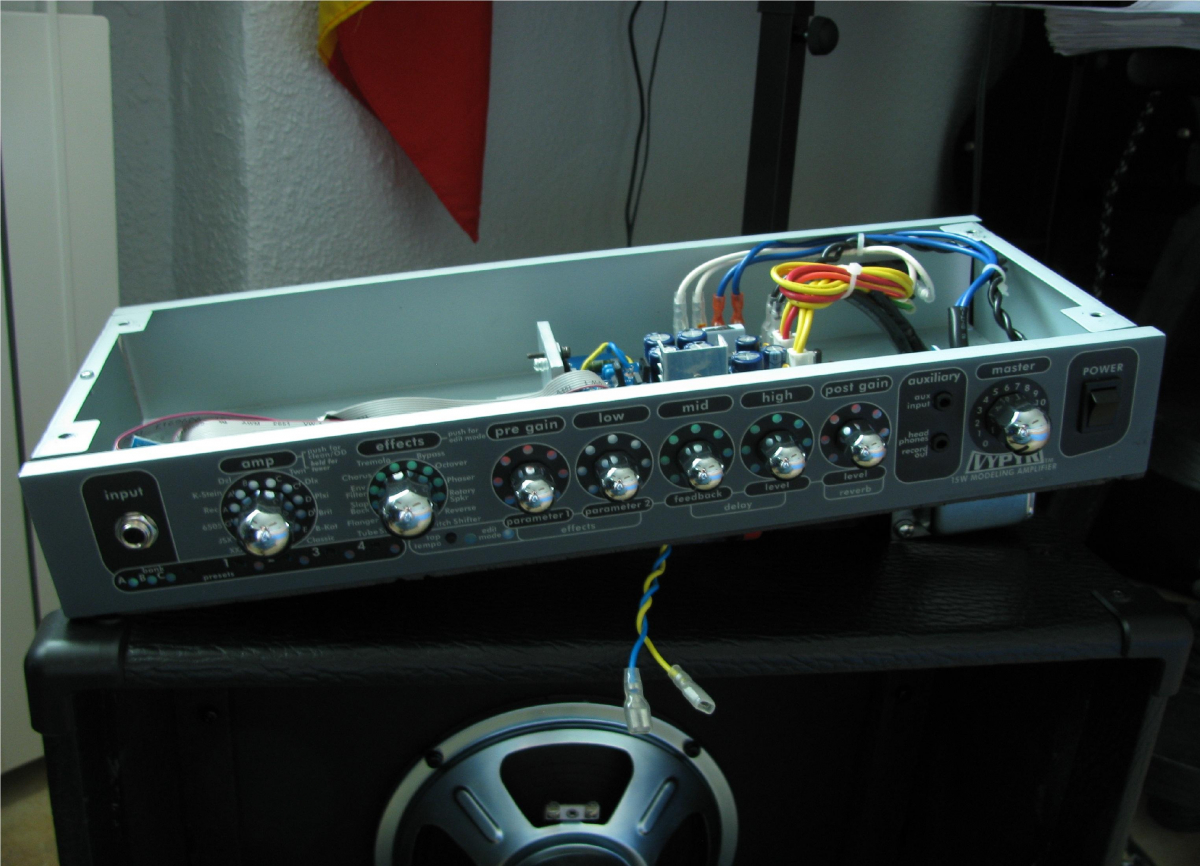

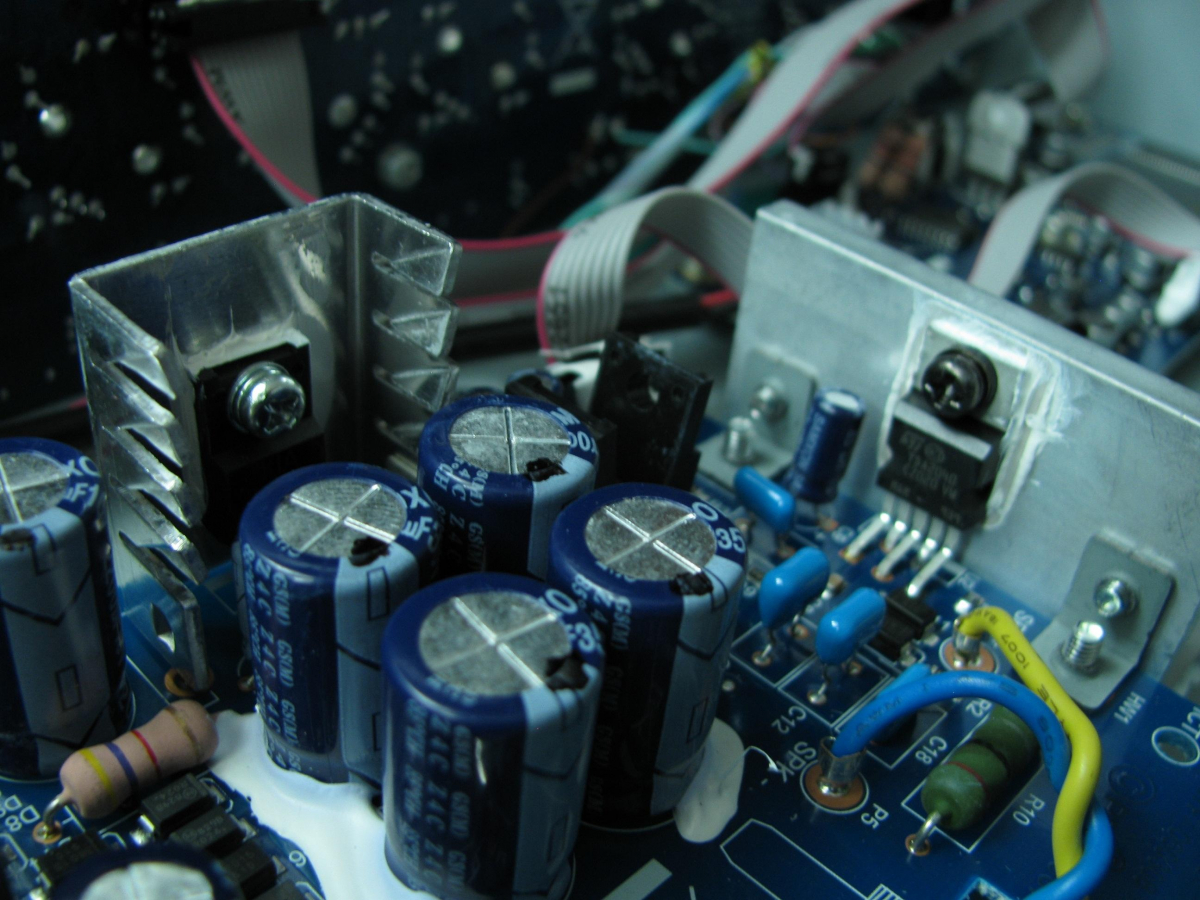

Esto es cuando lo he desmontado, es muy simple pensé que tendría mas cosas...


BUENO AHORA OS MOSTRARE LO QUE HE HECHO, EL GRANO DE ESTE TEMA.

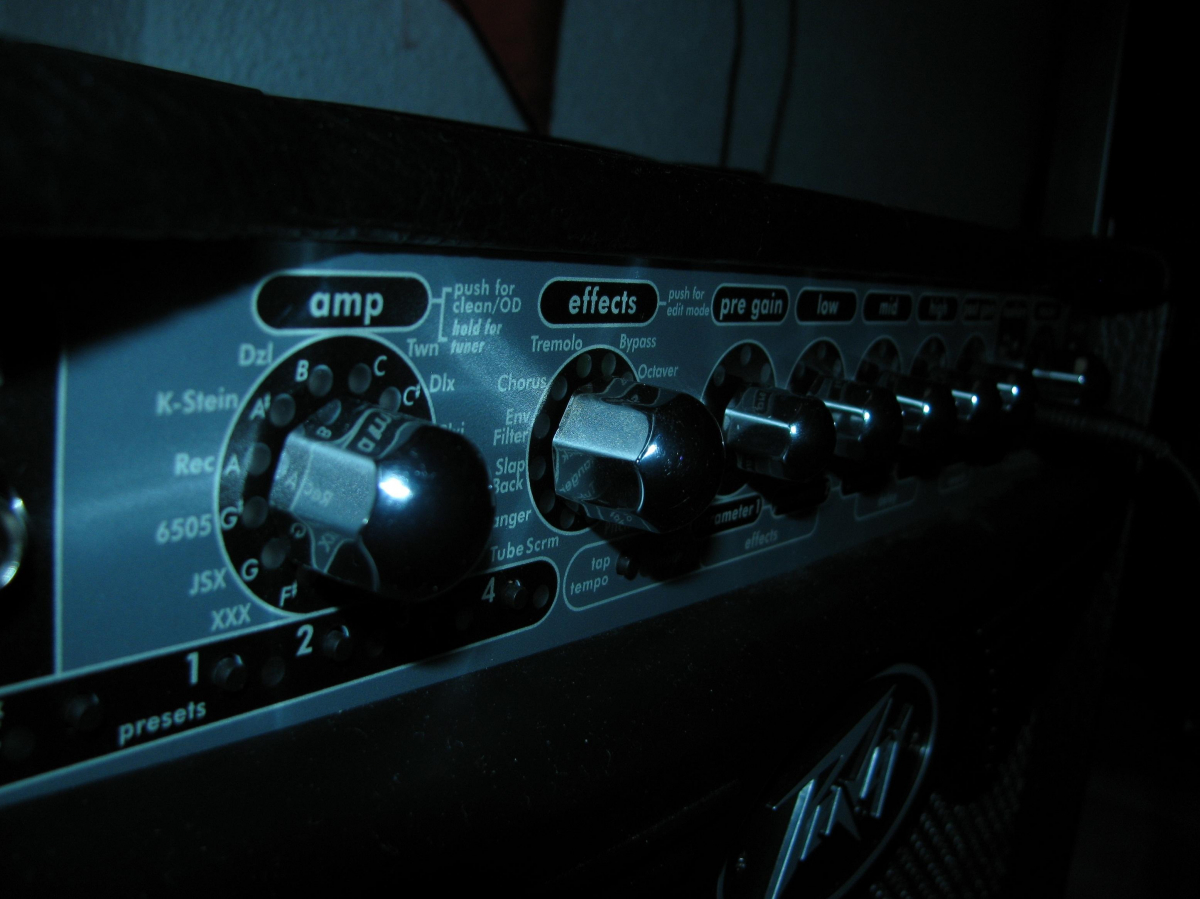

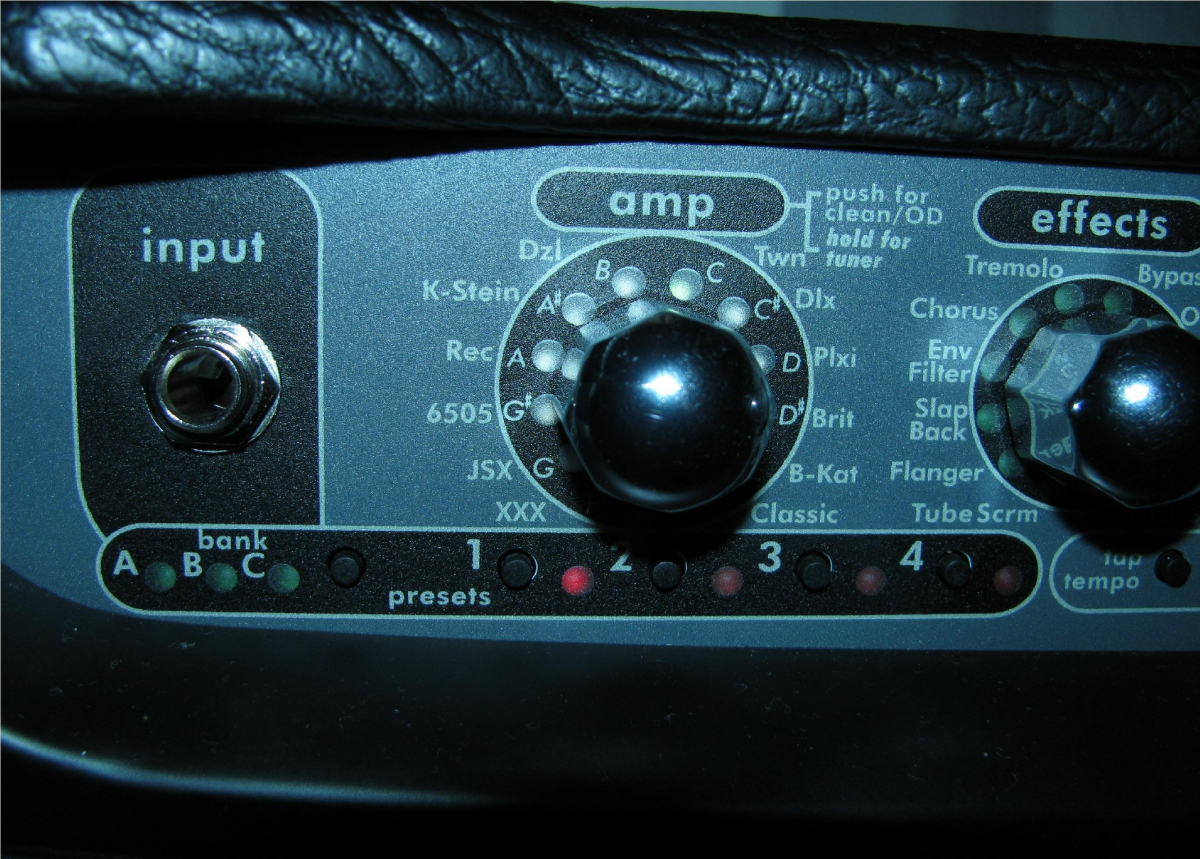

COMO PODÉIS COMPROBAR EN LA FOTO 2 DEBAJO DE LA RUEDA HAY UNOS BOTONES, SON LOS BOTONES PARA GUARDAR PRESETS. EMPEZANDO POR LA IZQUIERDA, EL PRIMER BOTON SIRVE PARA CAMBIAR EL BANK DE LOS PRESETS, EN TOTAL SE PUEDEN GUARDAR UN MAXIMO DE 12 PRESETS. LOS SIGUIENTES 4 BOTONES SON LOS PRESETS, Y POR ULTIMO EL TEMPO QUE SIRVE PARA AJUSTAR EL TEMPO DEL DELAY (EL FEEDBACK Y EL NIVEL LO AJUSTAS CON LAS DEMAS RUEDAS).

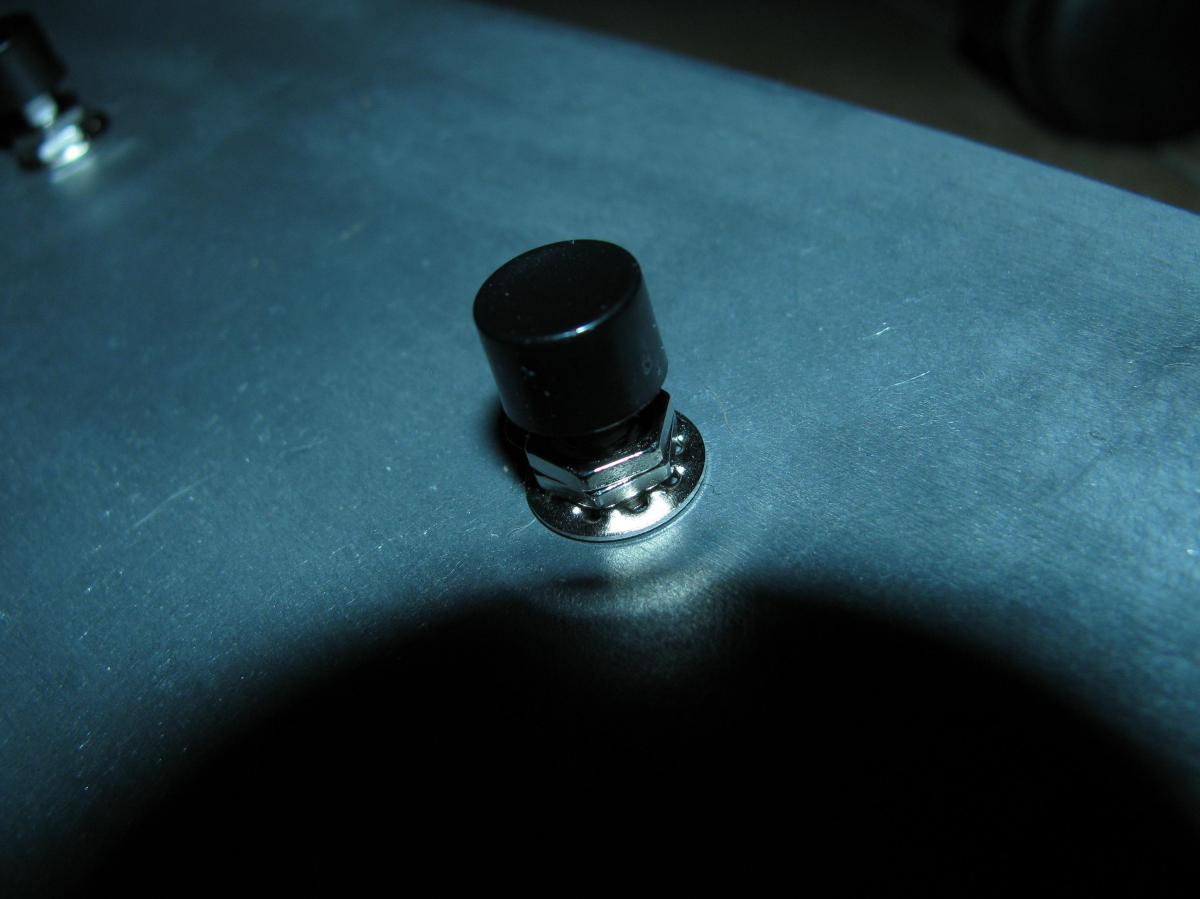

LO QUE HE HECHO SIMPLEMENTE ES PONER UNOS BOTONES EN PARALELO Y SACARLOS PARA PODER PULSARLOS CON EL PIE. NO TIENE MUCHO MISTERIO, PERO ME LO HE CURRADO JAJA =).

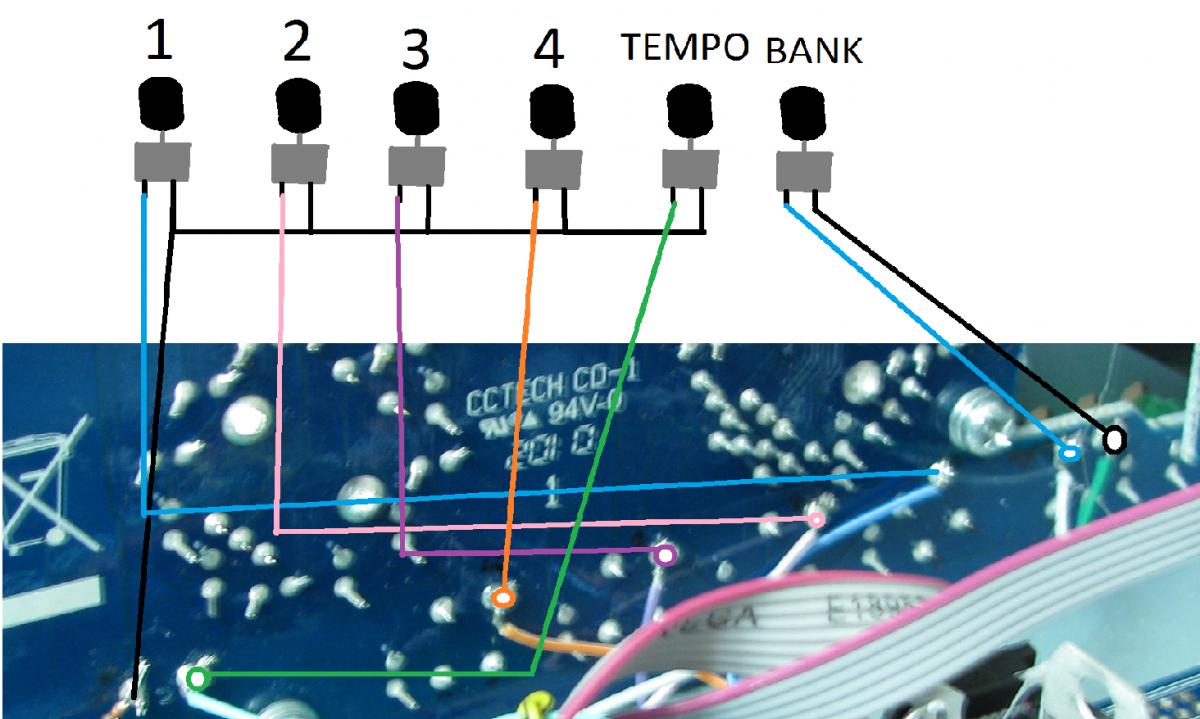

Aquí os dejo el circuito de los pulsadores que están directamente soldados a la placa.




En total son 8 cables los que salen de la placa, debéis ponerlos exactamente donde pone la foto, si no, puede haber riesgo de que se os rompa el ampli.

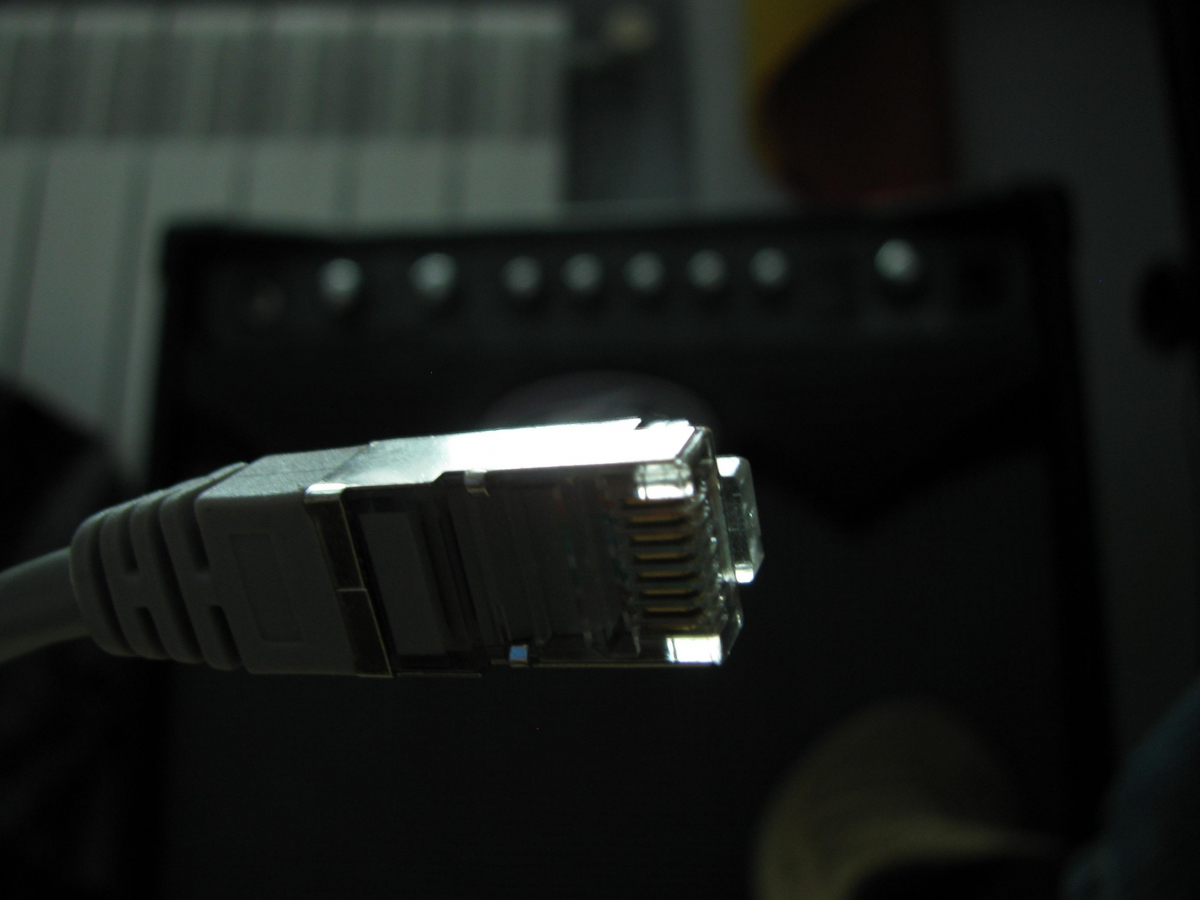

Después me di cuenta que justamente un cable ethernet (o cable Lan) tambien tiene 8 conectores asique blanco y en botella: leche. Se lo pegue al amplificador por detrás:

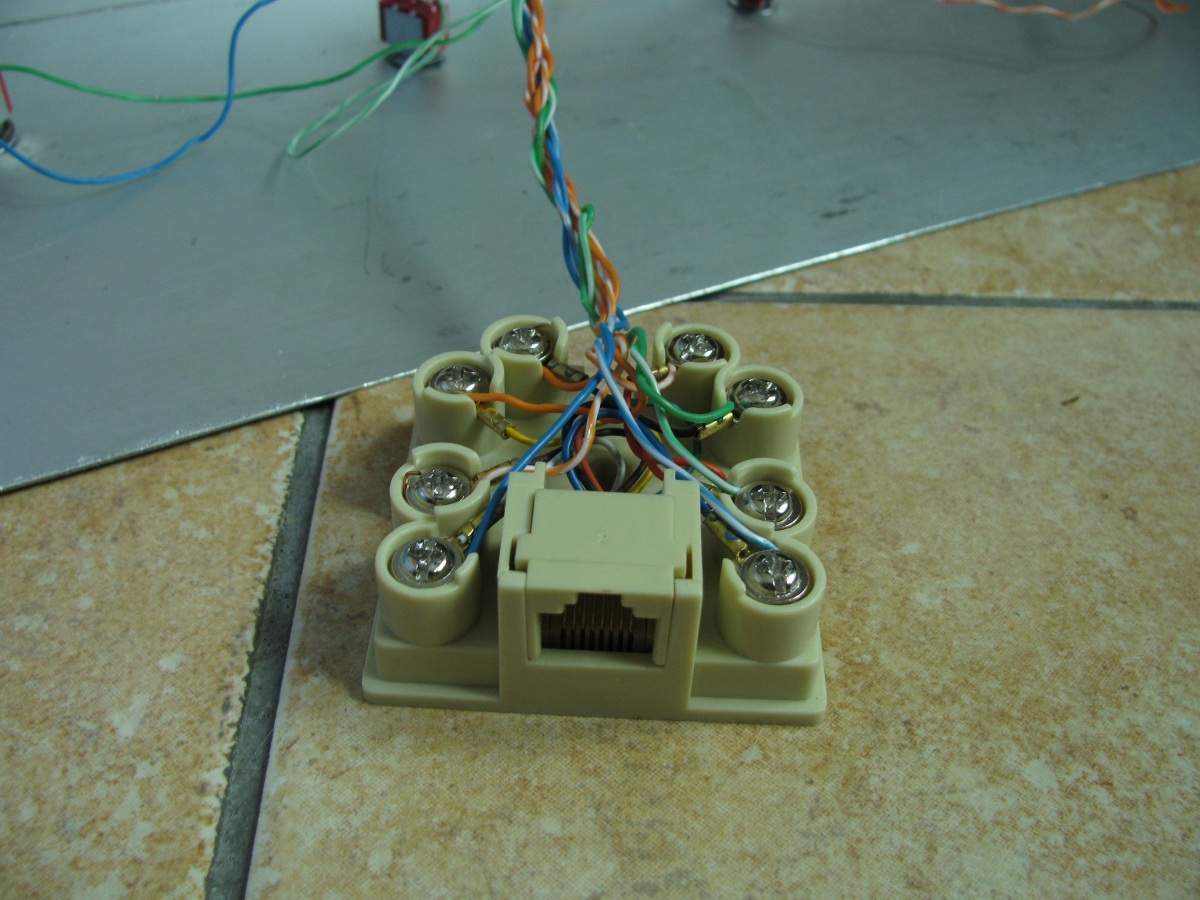

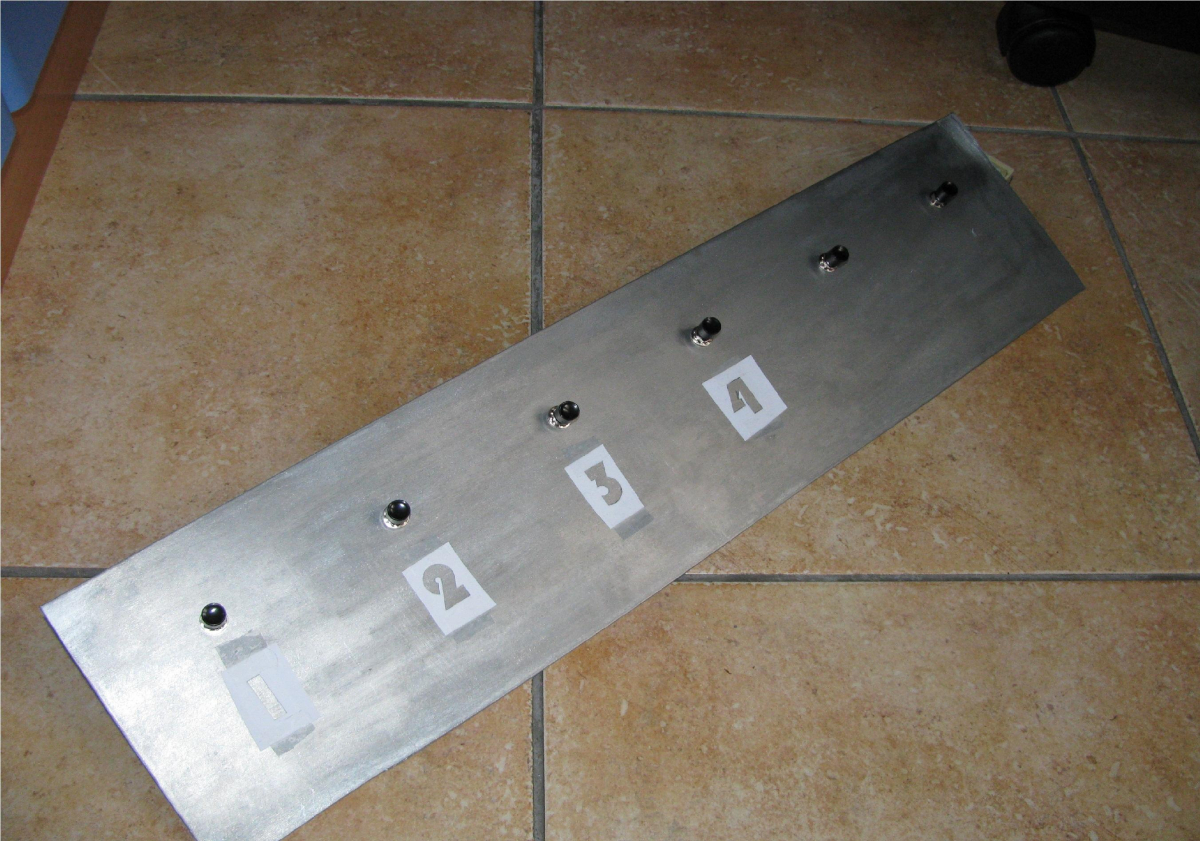

y a donde los pedales:


Claro está, conectándolo todo bien =)
ESTO SE LO PUSE PARA QUE SEA BASTANTE FÁCIL TRANSPORTARLO, ADEMAS NO PESA CASI NADA.
AHORA SOLO BALTA PINTARLO Y PONERLE UNA BASE DE MADERA CON GOMA DEBAJO PARA QUE NO RESBALE.

CUANDO ESTE PROYECTO ESTÉ ACABADO VOLVERÉ A SUBIR MAS FOTOS E IGUAL ME ANIMO CON UN VIDEO.

OS DEJO ALGUNAS FOTOS MÁS =)




COMENTEN AVER QUE LES PARECIÓ Y MUCHAS GRACIAS!
