Pastilla para cuerdas individuales

#13 por amonra el 13/01/2011
Bueno, pues después de construir un prototipo rápido



te das cuenta de las dimensiones reales de la cosa. He decidido ponerle más solapa para alojar esos puñeteros ojalillos cuando aparezcan.

attachment.php?attachmentid=21546&stc=1&d=1294922742
Archivos adjuntos:
pastilla individual version 3.png
BBCode:
Subir
#14 por amonra el 13/01/2011
O37 escribió:
Me ha costado porque es un pequeño artículo pero he localizado la revista. Aparecen como "linear pickups" pero no hay referencia a fabricante .He intentado encontrar alguna imagen en internet pero no las he encontrado, parece que no tuvieron mucho éxito, pero por si te sirve para algo las piezas polares son muy parecidas a estas que he encontrado de un bajo artesanal. No sé si habrá algún tipo de condicionamiento técnico para que las piezas polares sean rectangulares
http://files2.soniccdn.com/old/1625854d2e31fa59b70.jpg

Suerte con el proyecto y a ver si nos cuentas con qué finalidad intentas separar la salida de cada cuerda (salió la portera que llevo dentro :D ) porque yo no lo veo. Aunque sea después de que la patentes.

Un saludo


Gracias. El uso es el lógico: sacar el sonido de cuerdas individuales. La historia está en sacar las señales de la 6ª y 5ª cuerda por separado (además del sonido de las pastillas normales) y poder pasar cada una de ellas por un par de Behringuer BSY600 (atentos a la aparición estelar de mi enano):



Ya eso me dio la idea de hacer pastillas individuales para poder fabricar una especie piano rhodes, o una unitar:

Subir
#15 por triodo el 13/01/2011
amonra escribió:
He cambiado un poco el diseño para tener una zona donde soportar los cable. Estoy buscando un remache o similar (tipo los throught hole que se usa en las placas de circuitos). Os dejo una nueva imagen. No creo que esta noche tenga el primer prototipo:

http://www.guitarristas.info/foro/attachment.php?attachmentid=21532&stc=1&d=1294857621


Con esta configuración hay tres núcleos más cercanos al puente y otros tres más cercanos al diapasón. Esto hace que no capten exactamente la misma vibración, pues precisamente la cuerda al vibrar lo hace de una forma u otra dependiendo del punto que consideremos, y de ahí que suene de forma distinta dependiendo de la ubicación de la pastilla con respecto al puente o el diapasón.

Es muy poca distancia, pero probablemente se obtengan resultados inesperados o poco coherentes.

Supongo que ya habrás reparado en ello, pero lo digo por si acaso.
:roll:

W7u x64 - 4 GB - Intel Core Quad Q6600 2.4 GHz - Roland Quad-Capture

Subir
#16 por amonra el 13/01/2011
triodo escribió:
Con esta configuración hay tres núcleos más cercanos al puente y otros tres más cercanos al diapasón. Esto hace que no capten exactamente la misma vibración, pues precisamente la cuerda al vibrar lo hace de una forma u otra dependiendo del punto que consideremos, y de ahí que suene de forma distinta dependiendo de la ubicación de la pastilla con respecto al puente o el diapasón.

Es muy poca distancia, pero probablemente se obtengan resultados inesperados o poco coherentes.

Supongo que ya habrás reparado en ello, pero lo digo por si acaso.
:roll:

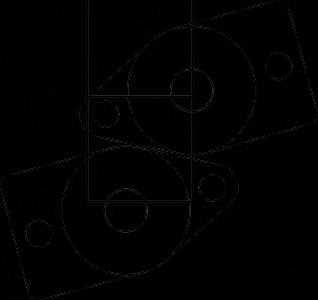

Tienes razón. Usando sólo dos para una de las aplicaciones que mencioné arriba, e girándolas un poco queda con una inclinación parecida a la de la pastilla del puente de una strato.

attachment.php?attachmentid=21547&stc=1&d=1294927234

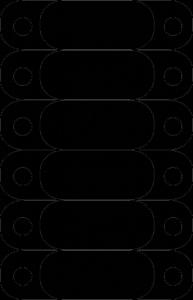

Otro diseño posible, si se quiere evitar eso (no sé si será demasiado perceptible), sería usar una forma de píldora paralela a cada cuerda, para que quepan todas las bobinas juntas. Algo parecido a lo que nos ha enseñado 037.

attachment.php?attachmentid=21548&stc=1&d=1294927589
Archivos adjuntos:
2 pastillaS individuales inclinadas.png
BBCode:
pastillas píldoras.png
BBCode:
Subir
#17 por mahony el 13/01/2011
Hola.
me entusiasman estas ideas y no dejan de plantearme enseguida dudas y como resolverlas y es cuando meto la cuchareta, y quiero compartir lo que pienso, vayamos por partes:
1 Primero partamos que se necesita una pastilla por cuerda para un objetivo definido, me imagino que volumen y ecualizacion individual de cada cuerda, si es asi entonces..
2 Se tendria que buscar cual seria el ohmeaje de cada bobinita que dudo mucho que se llegue a mas de 1 o 2 Kohmios/bobina por lo que tendriamos que recurrir a hacerlas activas ( no creo que se deban hacerse demasiado altas como para lograr meter 4-6kohmios/bob).
Con cada bobina activa entonces es que podriamos controlarl, a traves de un mezclador, los parametros de arriba deseados, tambien podriamos tener opciones de poner combinaciones en serie 3 y 3, etc, etc.
No menciono la parte mecanica para acercar/alejar cada bobina a la cuerda porque no se si sera necesario esto y hacerlo de forma tradiconal acercando.alejando el conjunto de las 6 bobinas a la vez

Hablando con un amigo del foro a el se le ocurrio la idea de utilizar las bobinas que traian las antiguas impresoras de matriz para hacer el drive para un sustain para utilizarlo en una lapsteel y se me ocurre que muy bien podrian servir para este proyecto.
bueno hasta aqui esta tormenta de idea.

saludos
---------------------------------
Sigo
claro que es fundamental la polaridad de las bobinas (principio y fin) y las disposicion del iman, porque se podrian anular sus flujos por la cercania de una y otras, no queda mas remedio que ir a hacer pruebas
Subir
#18 por triodo el 13/01/2011
A lo mejor hay que acometer este proyecto de otra forma.

Yo sacaría primero unas líneas generales a seguir y luego profundizaría en cada una de las etapas, porque es altamente probable que nos encontremos con problemas irresolubles o de muy difícil solución.

Si lo que pretendes es tener un control independiente de cada cuerda, en principio veo dos grandes problemas.

1) Como señala muy acertadamente mahony, al estar las bobinas tan cerca unas de otras, habrá corrientes inducidas entre las bobinas adyacentes, dependiendo de varios factores, como la permeabiliad magnética del núcleo, la intensidad de campo magnético y la orientación del campo.

2) La forma de "sumar" las seis señales en una única señal puede ser un infierno sin electrónica activa. Si unir tres pastillas ya tiene sus problemas imagina unir seis bobinas.

Yo no seguiría adelante sin resolver antes estos temas o al menos evaluarlos y/o hacer pruebas.

W7u x64 - 4 GB - Intel Core Quad Q6600 2.4 GHz - Roland Quad-Capture

Subir
#19 por aracat el 16/01/2011
Hola, pues yo personalmente no le veo tanta historia de permeabilidades y demas, las intensidades de campo quizas si que afecte al sonido, pero , vamos que tampoco le veo algo tan negativo como para que no funcione, no se , me parece eh?.
Respecto a lo de hacerlas activas, siendo una buena idea, creo que tampoco es definitivo, porque yo diria que si pueden funcionar a pesar de no serlo ( activas), y a mi me da que la cuestión es mas que entregue henrios que no que tenga una impedancia concreta. Por lo que yo se de estos trastitos.
Para acabar, que plastico has usado para hacer la carcasa, pvc?, otra cosa, yo en vez de el tornillo le pondria un alnico V de 5 mm de diametro. de no mucho mas de dos centimetros. por aportar alguna idea.
Animo , que seguro que se hallara algun remedio, y otra pregunta , que hilo has pensado para el bobinado?.
Al toro!!:yahoo::yahoo::yahoo:
Subir
#20 por amonra el 17/01/2011
Estoy de vuelta. Niños y señora acostados, puedo dedicaros un ratito:

triodo escribió:
A lo mejor hay que acometer este proyecto de otra forma.

Yo sacaría primero unas líneas generales a seguir y luego profundizaría en cada una de las etapas, porque es altamente probable que nos encontremos con problemas irresolubles o de muy difícil solución.

Si lo que pretendes es tener un control independiente de cada cuerda, en principio veo dos grandes problemas.

1) Como señala muy acertadamente mahony, al estar las bobinas tan cerca unas de otras, habrá corrientes inducidas entre las bobinas adyacentes, dependiendo de varios factores, como la permeabiliad magnética del núcleo, la intensidad de campo magnético y la orientación del campo.

2) La forma de "sumar" las seis señales en una única señal puede ser un infierno sin electrónica activa. Si unir tres pastillas ya tiene sus problemas imagina unir seis bobinas.

Yo no seguiría adelante sin resolver antes estos temas o al menos evaluarlos y/o hacer pruebas.


Hola, mi intención es tener pastillas individuales para sacar señales individuales. Así puedo mandar el sonido de la 6ª cuerda (la idea de donde surgió esto) a una cadena de efectos muy "sintética" y la de la 5ª a otra, mientras el sonido "normal" de guitarra va otra cadena más convencional.

No creo que haya muchos problemas por corrientes inducidas entre bobinas. Por un lado, el campo magnético se debilita muy rápidamente con la distancia; y por otro el voltaje que hay en una bobina es de mV y el voltaje (intensidad creo que más propiamente dicho) que pueda llegar a inducir en otra bobina sería del ¿orden de uV?. Habría que estudiarlo

Pero lo que más me convence es que otra gente lo ha hecho:

Roland GK-3 Divided Pickup :: Overview

hexaphonic guitar pickups

Aracat escribió:
Hola, pues yo personalmente no le veo tanta historia de permeabilidades y demas, las intensidades de campo quizas si que afecte al sonido, pero , vamos que tampoco le veo algo tan negativo como para que no funcione, no se , me parece eh?.
Respecto a lo de hacerlas activas, siendo una buena idea, creo que tampoco es definitivo, porque yo diria que si pueden funcionar a pesar de no serlo ( activas), y a mi me da que la cuestión es mas que entregue henrios que no que tenga una impedancia concreta. Por lo que yo se de estos trastitos.
Para acabar, que plastico has usado para hacer la carcasa, pvc?, otra cosa, yo en vez de el tornillo le pondria un alnico V de 5 mm de diametro. de no mucho mas de dos centimetros. por aportar alguna idea.
Animo , que seguro que se hallara algun remedio, y otra pregunta , que hilo has pensado para el bobinado?.
Al toro!!:yahoo::yahoo::yahoo:


Las plaquitas que he usado son de estireno. Se venden en hojas de distintos grosores, texturadas, perfiles, varillas, ... Se usan para modelismo y maquetas hechas de cero. Yo he comprado esta marca: Sheets.

El cilindro es un trozito del palito que viene dentro de los zapatos nuevos para mantenerlos derechos. A veces uso palitos de chupachups (lolypops) para estas cosas.

Lo del tornillo era simplemente para mantenerlo todo unido para la foto. Había pensado precisamente a imanes en barritas. Había encontrado uno de neomidio de 2x10 mm que me vendría de perlas, pero tiene bastante menos fuerza que los de 5mm de neomidio o alnico.

Lo del hilo aún no lo he mirado. En una tienda local de electrónica tienen bobinas con grosores desde 0,10 mm. Poco a poco iré viendo esas cosas. Por ahora estoy jugando con la parte mecánica y estoy relegando un poco la electrónica.

mahony escribió:
Hola.
me entusiasman estas ideas y no dejan de plantearme enseguida dudas y como resolverlas y es cuando meto la cuchareta, y quiero compartir lo que pienso, vayamos por partes:
1 Primero partamos que se necesita una pastilla por cuerda para un objetivo definido, me imagino que volumen y ecualizacion individual de cada cuerda, si es asi entonces..
2 Se tendria que buscar cual seria el ohmeaje de cada bobinita que dudo mucho que se llegue a mas de 1 o 2 Kohmios/bobina por lo que tendriamos que recurrir a hacerlas activas ( no creo que se deban hacerse demasiado altas como para lograr meter 4-6kohmios/bob).
Con cada bobina activa entonces es que podriamos controlarl, a traves de un mezclador, los parametros de arriba deseados, tambien podriamos tener opciones de poner combinaciones en serie 3 y 3, etc, etc.
No menciono la parte mecanica para acercar/alejar cada bobina a la cuerda porque no se si sera necesario esto y hacerlo de forma tradiconal acercando.alejando el conjunto de las 6 bobinas a la vez

Hablando con un amigo del foro a el se le ocurrio la idea de utilizar las bobinas que traian las antiguas impresoras de matriz para hacer el drive para un sustain para utilizarlo en una lapsteel y se me ocurre que muy bien podrian servir para este proyecto.
bueno hasta aqui esta tormenta de idea.

saludos
---------------------------------
Sigo
claro que es fundamental la polaridad de las bobinas (principio y fin) y las disposicion del iman, porque se podrian anular sus flujos por la cercania de una y otras, no queda mas remedio que ir a hacer pruebas


Muchas gracias por el entusiasmo. La verdad es que como no va a ser para un uso convencional tampoco me importa mucho el nivel de señal. Supongo que bobinaré hilo hasta que no quepa más, je, je. Siempre se le puede dar más ganancia al ampli o al pedal si suena demasiado bajito, ¿no?. :D

Lo del sustainer es otro proyecto que tengo en mente, por cierto. La idea mía es meter todo (driver y circuito) en el espacio de una pastillas estándar tipo strato. Ventajas de tener a mi alcance un laboratorio de fabricación de circuitos con fresadora, componentes SMD a "tutiplein", estaciones de soldadura, ...:cool:
---------------------------------
Anoche estuve haciendo un molde de silicona para otra historia (soy multitarea enfermizo) y me sobró un poco. Así que para no tirarla decidí hacerle un molde al prototipo rápido que os enseñe el otro día. Esta tarde, mientras arreglaba con cemento un agujeritos en mi piso, hacía la cena, mientras cenaba y después de cenar, he sacado algunas copias. De paso he aprovechado para probar el colorante que compré para otro proyecto que tengo que terminar en unos meses. Os dejo una foto:


El blanquito es el original, los de color "vintage" son copias sin teñir y el naranja es una prueba regulera de teñido. Como sé que lo vais a preguntar lo digo ya:

- Los moldes son de silicona con curado por catalizador. Antes usaba uno que curaba la silicona en 24h. Ahora uso uno que lo hace en 1h. ¡Es una pasada para el prototipado rápido!

- Las copias las hago con resina de poliuretano de dos componentes.

Se pueden comprar en Feroca, Riesgo Arte, ... ya buscaré otros sitios.

Saludos
Subir
#21 por choki el 17/01/2011
Entiendo que pastillas piezoeléctricas no te sirven no?
Subir
#22 por amonra el 17/01/2011
choki escribió:
Entiendo que pastillas piezoeléctricas no te sirven no?


Pues no, porque ya puestos tiene que servir para más cosas.
---------------------------------
triodo escribió:

1) Como señala muy acertadamente mahony, al estar las bobinas tan cerca unas de otras, habrá corrientes inducidas entre las bobinas adyacentes, dependiendo de varios factores, como la permeabiliad magnética del núcleo, la intensidad de campo magnético y la orientación del campo.


Bueno, pues en el desayuno me lo han confirmado un doctor en física y un doctor en informática (y artista de la electrónica): La corriente inducida de una bobina a otra es prácticamente 0 (despreciable en realidad). Si una bobina estuviese encima de otra sí se podría inducir algo de intensidad, pero estando una a lado de otra, ni se enteran. :aplausos:
Subir
#23 por stak_a el 17/01/2011
pues mas o menos entiendo lo que quieres hacer y me uno para ver como termina esto suerte!

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#24 por aracat el 17/01/2011
ya decia yo.... , muy bueno esto de los moldes y demas, ponos marcas del producto que eso es la bomba , yo necesito de eso unos kilitos ;).
En cuanto a lo del hilo de cobre, te puedo decir que el de 0.10 no te sirve, es muy , pero que muy gordo, maximo ha de ser de 0.05, puesto que necesitarias muchas vueltas y ademas al ser gordo no te cabria en la carcasa, cuenta no menos de 8.000 vueltas por bobina :shock: si si , OCHOMIL , tengo un modelo de "bobinadora" y "Cuentavueltas" muy original.
Bueno seguimos tu post con interes.:aplausos:
Subir
