Pantalla engl con v30 y g12 a 16ohm con single rectifier a 8

beralto
#1 por beralto el 02/12/2013

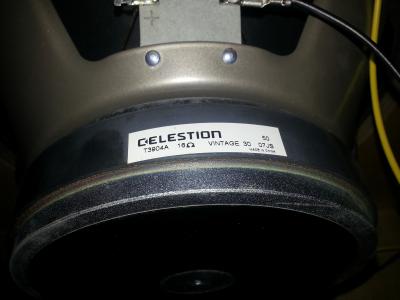

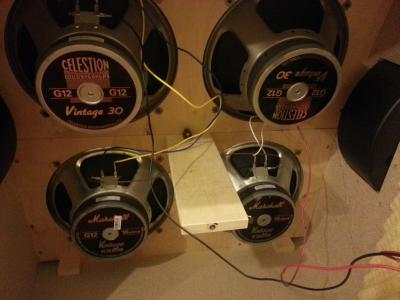

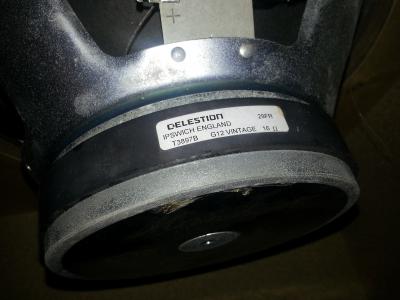

Buenas, el caso es que acabo de abrir la pantalla ya que la tengo para cambio y asegurarme de que todo estuviera bien (ya que no soy el primer propietario) y acabo de ver que por todos los lados pone 16ohm y celestion g12 y v30. Lo que me indica que el anterior propietario los cambio y no me dijo nada.

Esta todo conectado al thru de la pantalla y al input no va nada. Igual esto hace que se puedan reducir los ohm o algo. No tengo polimetro en casa para poder medirlo asi que ni idea. Ademas que no entiendo nada de esto.



Alguno podria echarme un cable con esto? Tengo un single rectifier y solo va a 8ohm.
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
hellarghon
#2 por hellarghon el 02/12/2013
hola compañero, acabo de leer tu post y lo que te puedo decir que es la pantalla no fa a funcionar correctamente si los altavoces son de 16, la verdad es que me he quedado flipado por que yo yengo una pantalla engl y ninguna tiene altavoces de 16, si no de 8, mira con un polimetro a ver lo que te da pero tiene toda la pinta de dar 16 a no ser que tenga algun invento raro, lo unico que te puedo decir es que pongas altavoces de 8.un saludo y suerte!!
Subir
beralto
#3 por beralto el 02/12/2013
cambiados estan seguro mas que nada porque los g12 son de marshall...

habria algun peligro para el mesa o la pantalla de seguir usandola? ya tenia pensado hacerme con una 2x12 que fuera a 8ohm de todas formas pero me da por cu** tener este pantallon y con una combinacion de conos brutal y que no la pueda usar...
Subir
hellarghon
#4 por hellarghon el 02/12/2013
pues si la verdad es que es un putadon!!, pero no se como puede afectar al equipo, pero se que no es recomendable, pero no te sabria decir asta que punto puede ser malo, pero seguro que si se jode algo va a ser el cabezal!!!
Subir
beralto
#5 por beralto el 02/12/2013
pufff lo malo es que la tendre que seguir usando hasta que compre la otra. esperemos que no se me joda en este tiempo que ya lleva un tiempo asi y no le ha pasado nada que ya seria mala suerte...
Subir
hellarghon
#6 por hellarghon el 02/12/2013
pues si tio, no creo que se te joda.... pero que tengas suerte no pase nada y consigas solucionarlo!!! :bien:
Subir
beralto
#7 por beralto el 02/12/2013
estoy mirando fotos de la harley benton con v30 por internet y tambien trae conos de 16ohm funcionando a 8 en mono. podria pasarme a mi lo mismo con la mia? en mono dice que es a 8 y estereo a 16 podria ser entonces normal?


aun me tiene mosca lo de que solo este conectado el thru y no el input. como haria para dejarlo normal? es decir, que enchufara el cabezal al input y el thru me quedara libre por si queria meter por ahi otra pantalla.
Subir
hellarghon
#8 por hellarghon el 02/12/2013
la mia es a 8 en estereo y en mono, por eso te he dicho que me parecia raro antes
Subir
beralto
#9 por beralto el 02/12/2013
la mia es esta: http://www.englamps.de/uploads/tx_ddfproducts/412-OM_04.pdf

8 mono y 16 estereo. aunque ahora vete tu a saber!!


retirare el anuncio hasta que sepa seguro a como va, no sea que sin querer haga yo lo mismo que me hicieron a mi...
Subir
Andrés Vargas - chempi
#10 por Andrés Vargas - chempi el 02/12/2013
Según se ve en las fotos pareciera que la conexión es la siguiente:

1) Izquierda Celestion-Marshall en paralelo para una impedancia total de 8 ohm
2) Derecha Celestion-Marshall en paralelo para una impedancia total de 8 ohm
3) par celestion-marshall en serie con par ccelestion-marshall para impedancia de 16 Ohm.

Es decir yo pensaría, que la pantalla se podría usar 2x8 Ohm en estereo o 1x16Ohm en mono, es decir que si se conecta a un solo cabezal deberia estar en la salida de 16 ohm.

Con unas fotos que muestren todo el cableado en detalle y los puntos donde se une a cada parlante ayudaría a salir completamente de la duda.
Saludos
Subir
beralto
#11 por beralto el 02/12/2013

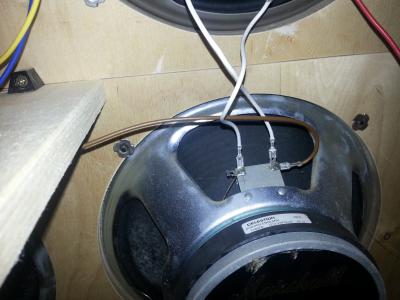

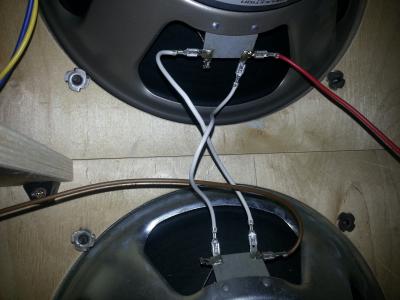

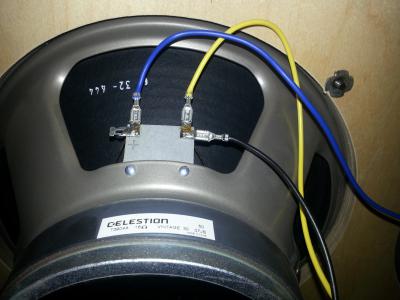

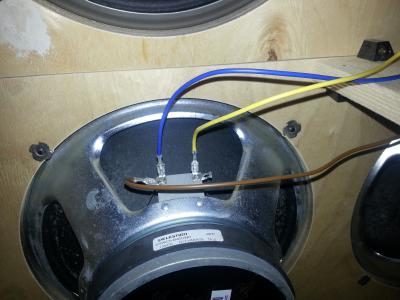

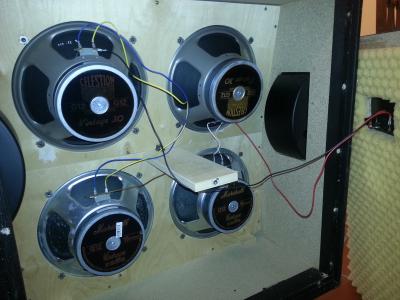

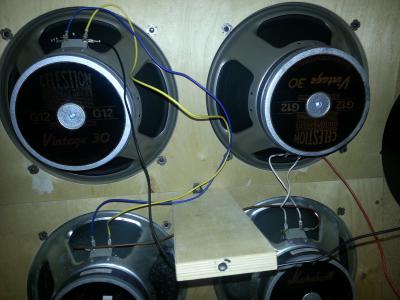

te dejo mas fotos en las que se ve mejor el cableado. muchas gracias a ambos
Archivos adjuntos ( para descargar)
Subir
Andrés Vargas - chempi
#12 por Andrés Vargas - chempi el 02/12/2013

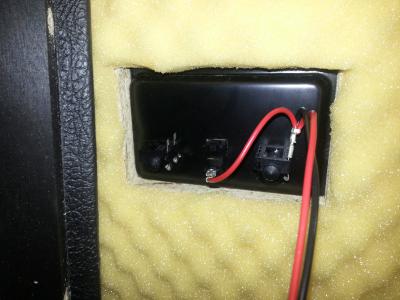

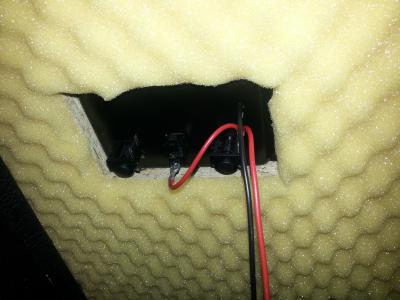

Efectivamente, esta conectado de manera que la impedancia total del conjunto de altavoces es de 16 Ohm en la salida donde están conectados el cable rojo y negro, es decir debes conectarlo a la salida de 16 Ohm del cabezal, me queda la duda de que hace el cable rojo pequeño, podrías colocar una foto de la conexión por el lado de externo?

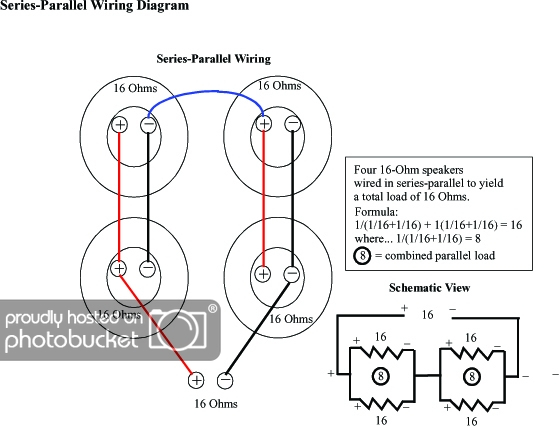

Este sería el esquema de conexión.
