Pantalla 1x12 DIY (reciclando materiales)

#1 por Mikel Dopey el 22/09/2015
Hola! Bueno, de nuevo me meto a hacer algo de bricolaje en temas de amplificadores, tras haber restaurado anteriormente un Marshall Valvestate y de tunear un Roland Cube me embarco en hacer una pantalla 1x12 oversized con partes que me han ido sobrando de otros proyectos o chapucillas varias, con tal de aprovecharlas y gastar lo menos posible en recambios.

Las medidas de la pantalla han sido (alto x largo x fondo): 60,5 x 50,5 x 26 cm. Así tengo posibilidad si un día me da de meterle 2 conos de 10" :D

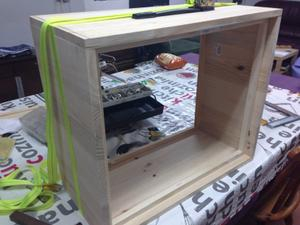

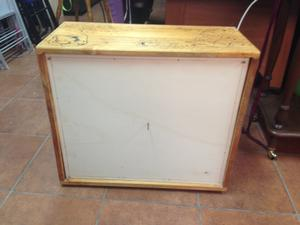

Compré una tabla de pino de 18 mm de grosos y la mandé cortar a las medidas que me interesaban, además de unos listones para soportar tanto la tapa trasera como el frontal de la pantalla. Para las tapas he utilizado tablas de la medida interior correspondiente de 10 mm de madera de balsa, más ligera, para que no tenga tanto peso el conjunto (cuando le meta el altavoz...).

He enconlado las uniones con cola de carpintero, y he utilizado tirafondos con embellecedor para reforzar la unión de la estructura. Las esquinas las he cepillado para redondearlas y para acabar un buen lijado a todas las piezas para dejarlas niqueladas.

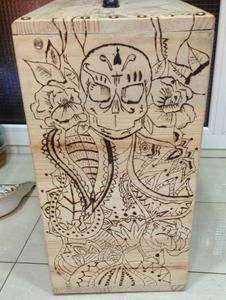

Como toque personal y por liarme un poco, me han hecho un diseño floral mexicano en la madera para pirograbarlo, ya que como la pantalla únicamente va a ir barnizada...


El trabajo ha sido costoso... para morirse, vamos. Hacer todas las líneas de 3 caras de la pantalla casi me ha llevado una semana :loco: . Había que hacerlo poco a poco porque te cansas enseguida de hacer fuerza con el brazo :calor: Pero el trabajo creo que ha merecido la pena :D

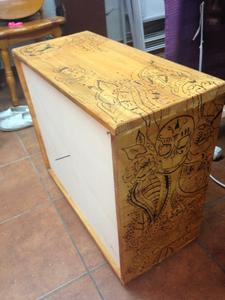

Para darle algo de color al pino soso este, he utilizado un barniz de terminación roble, para que así además resalte el pirograbado. Unas 3 manos serán suficiente para que quede ok :bien: .Después con un poco de lana de acero para pulir la terminación y un poco de cera para terminarla.

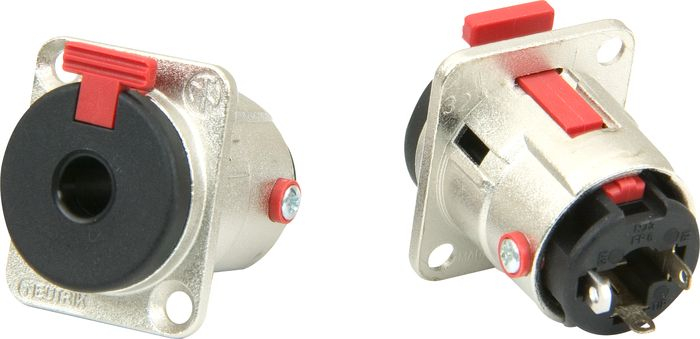

Ahora ya sólo me queda instalar el altavoz (lo he pillado en el foro y me tiene que llegar) y hacerle la conexión utilizando un jack hembra de neutrik

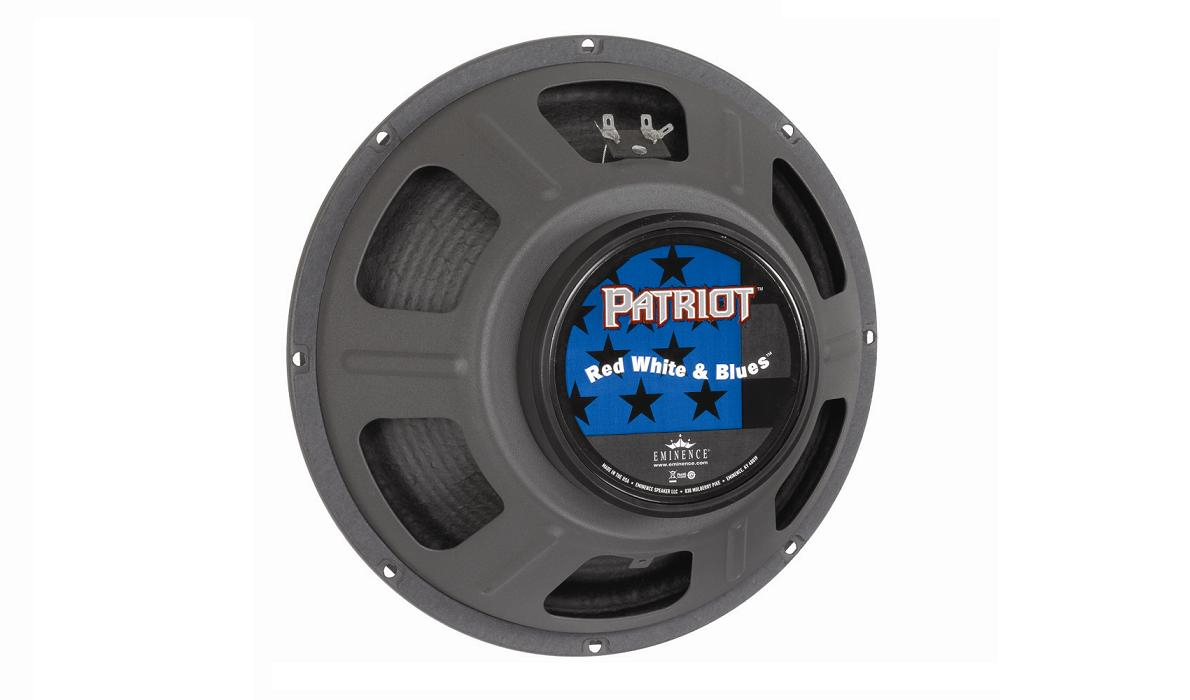

Y el altavoz será un Eminence rwb red white & blues (120w a 8 ohm)

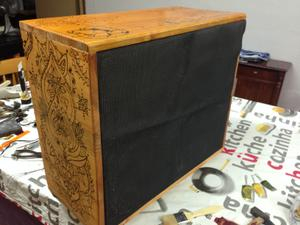

Y ya por último, la rejilla será reciclada de un Marshall, en color negro para tener algo de constraste de colores (pensaba en ponerle una color saco, pero no me gustaba el acabado final...). También el asa es de algún ampli que desmonté para quedarme con piezas de recambio, así que también me vale :)


Espero que os haya gustado el trabajo por ahora realizado, y en cuanto tengo las piezas la terminaré y a tocar! :banda_rock:

Saludos!

http://dopeymikeguitars.es.tl/

Mike Custom Amps. Fabricación de pantallas. Visita mi perfil!!

Subir
#3 por Horacio Tweed el 23/09/2015
Esta de lujo killo, el grabado me parece una grandísima idea :).
La rejilla frontal, a mi parecer le iría mejor una en un tono mas claro que el mueble, una tipo color crema. Y ponle un Logo en una esquinita, y le vuelves a hacer al Logo un grabado de esos. El asa se lo pondría en crema, a juego con la tela frontal . Esto ya es ideas que se me ocurren jejeje.

Saludos y felicidades, porque te quedo de lujo ;)

"todos los dias aprendemos algo nuevo"

Subir
#4 por Horacio Tweed el 23/09/2015
Por cierto, el altavoz debe ser una pasada, yo soy fan de eminence, y tengo un eminence wizard y dos eminence Cannabis rex ;)

"todos los dias aprendemos algo nuevo"

Subir
#5 por Mikel Dopey el 24/09/2015
#2 #3 Muchas gracias por pasaros!

Horacio, entre la rejilla clara que disponía y esta negra, me hubiese gustado tener una con un color intermedio, pero como se trataba de construir reutilizando piezas... me he tirado a la negra directamente :D. En cuanto a logos, los haré yo mismo con algún logotipo diseñado propio, así ya quedará artesanal hasta en la marca jejeje.

De todos modos ha sobrado madera, así que no descarto hacer otra más, o un mueble para un cabezal...

#4 El Eminence, además de ser calidad, tiene 120w, lo que me permite enchufar cabezales de bastante potencia, así no me limita a la hora de utilizarla con uno u otro ampli... Que era una de las cosas que quería ;)

http://dopeymikeguitars.es.tl/

Mike Custom Amps. Fabricación de pantallas. Visita mi perfil!!

Subir
#6 por Mikel Dopey el 24/09/2015
Bueno, pues hoy ya me ha llegado la parte de hacer ruido :D Altavoz, cable y conexión trasera.

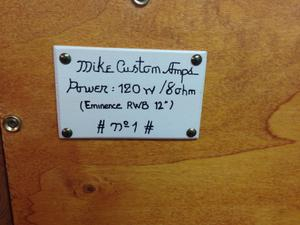

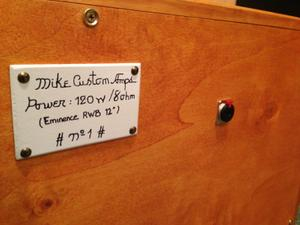

Además me he trabajado una plaquita para la parte trasera con las especificaciones y la marca "Mike Custom Amps"

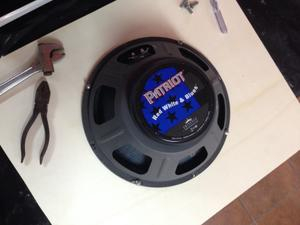

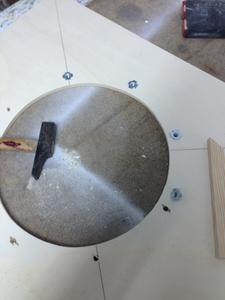

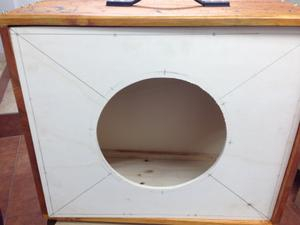

Una vez presentadas las medidas para colocar el altavoz, corto el frontal y hago los agujeros para sujetarlo con los tornillos y los agarres correspondientes:

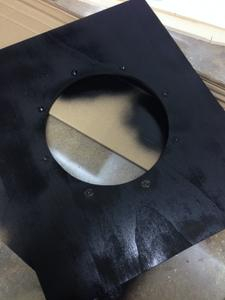

Una vez que encaja todo bien :ok: , una manita de spray negro para el frontal, para que una vez colocada la rejilla no se distinga la madera:

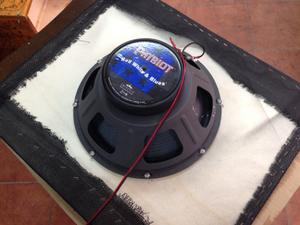

Ahira a colocar la malla con grapas y estirando bien para que quede bien estirada:

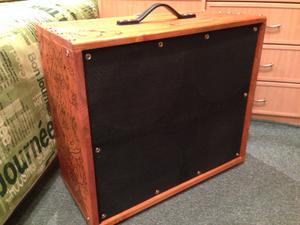

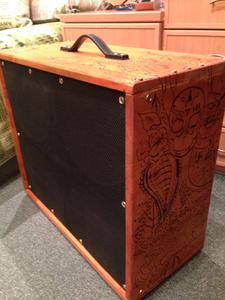

Y ya está finiquitada, sólo me queda esta tarde soldar la conexión (lamentablemente mi soldador ha decidido no funcionar más...)





Se notan un poco las marcas de la malla (de los 4 conos de la pantalla de la que se obtuvo), pero con un poco de aspirado quitaré el polvo que tiene a ver si desaparece.


Pues esto es lo que hay!

Saludos!

http://dopeymikeguitars.es.tl/

Mike Custom Amps. Fabricación de pantallas. Visita mi perfil!!

Subir
#7 por Mikel Dopey el 08/10/2015
Pues aún aprovechando más retales de madera que me quedaban, he podido hacer una mini pantalla a la que le entra como máximo un cono de 12"... A ver que os parece esta ;)





http://dopeymikeguitars.es.tl/

Mike Custom Amps. Fabricación de pantallas. Visita mi perfil!!

Subir
