Y otro clon de JCM800 formato previo.

#1 por electropluma el 21/10/2010
Pues siguiendo el hilo del foro:
Recuperado: Montando un previo JCM800. - Guitarristas.info

Me he estado dedicando a fabricar este previo, para ver que tal suena delante de una mesita.

Así que me pongo manos a la obra:

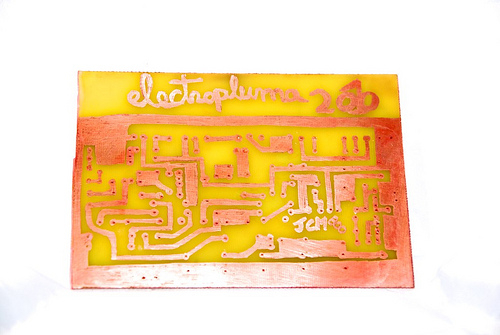

- Etching de la placa:
Como no tengo impresora laser a mano, y tenía una placa positiva que reveló mal, la he limpiado y he transferido el esquema a la manera tradicional. (Calco para maquinas de escribir y después con un rotulador indeleble repaso de lo calcado.)

Este sistema suele ser un problema en placas muy ajustadas, pero en el caso que nos ocupa hay tolerancia mas que se sobra.

Se le hacen los agujeros correspondientes:
Para algunos componentes con 0.7mm es suficiente, para los potes, resistencias de 1W y las válvulas se necesitará 1mm o incluso 1.4mm.
DSC_4377 por electroPluma, en Flickr

Lo primero para mí es comprobar que todos los agujeros son funcionales. Porque taladrar con componentes soldados alreedor no es buena idea. Así que empiezo a colocar los componentes con los terminales mas gruesos.(Ojo en la foto LHV y un condensador están mal dibujados, es que había muchos agujeritos :))
DSC_4380 por electroPluma, en Flickr

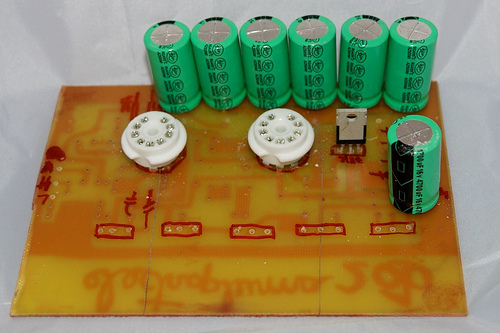

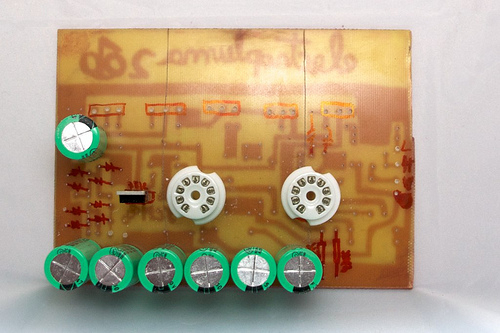

Soldando mas cosas grandes
DSC_4381 por electroPluma, en Flickr

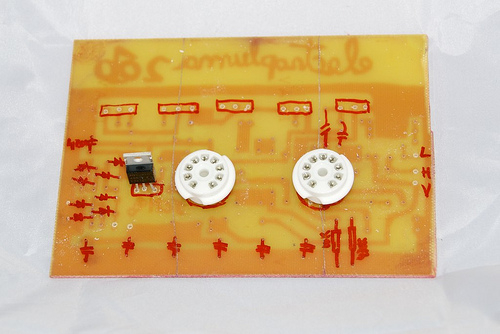

Hay que fijarse muy bien en la polaridad de los condensadores electrolíticos. Como en el esquema de colocación no se veía. Tuve que fijarme en el esquema electrico.
DSC_4383 por electroPluma, en Flickr

Para el resto de los componentes no tenemos tanto problema. O bien no llevan polaridad, o tienen su posición fija.
DSC_4384 por electroPluma, en Flickr

Ojo que el 7812 tiene su posición como todo regulador de tension. Para cualquier duda siempre es ideal echar un vistazo a su datasheet: 403 Forbidden

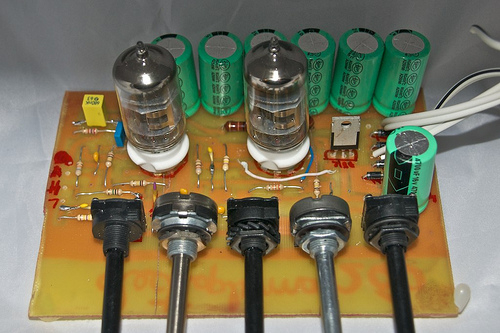

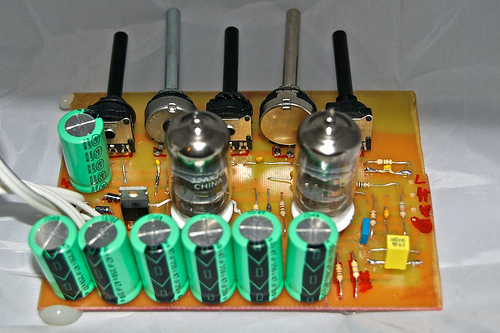

Y finalmente todo montado con su par de transformadores:
DSC_4385 por electroPluma, en Flickr

Los trafos no se ven, pero se ve el cable que he usado para unirlos.

Por último (por ahora) decir que lo he enchufado a la red eléctrica y no ha explotado !!.

Queda pendiente poner el dpdt para seleccionar entre high input y low, el standby y los jack de entrada y salida apra probar el sonido. Seguiremos actualizando :)
