Nuevos proyectos y experimentos varios by Camagroc

#25 por M1000-iO el 19/04/2012
Joder, tío. Cualquiera te deja a ti cualquier aparato! Jajaja! Y lo digo de buen rollo, te marcas unos proyectos de lo más loco y sin parar. Eso está muy bien. Suerte con el próximo!

Vine para aprender algo y me quedé por el compraventa: http://www.guitarristas.info/usuarios/1000-io/anuncios

Subir
#26 por Camagroc el 19/04/2012
Pues sí tío, tengo un problema!

Es mucho más fácil y seguro intentar mejorar un aparato ya hecho que intentar construir uno desde cero.
Eso lo dejo para los maestros de la Luthieria!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#27 por Camagroc el 20/04/2012
Ayer por la madrugada, primera sesión nocturna con el soldador.

Cambiada la P90 por la humbucker original
Cambiados los dos potes de volumen por unos originales Gibson de 500K
Cambiados los dos potes de tono por UNO sólo. Original Gibson de 300K reciclado de mi SG, con su condensador de lenteja. (para salir del paso). El tono de graves es un pote estéril, por no dejar el bujero. Ahí irá definitivament el tono único y dónde el tono de agudos irá el blender de la pastilla central.

Además, limpieza general, cambio de cuerdas, quintaje, etc.

DSC09478.JPG DSC09483.JPG

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#28 por Saruman el 20/04/2012
Joder macho, alucino con las cosas que haces y creo que en muchos casos mejoras el instrumento aportandole una gran versatilidad.

Tienes un +1 por tu trabajo!!!

Saludos!!!
Subir

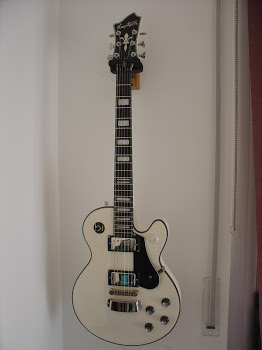

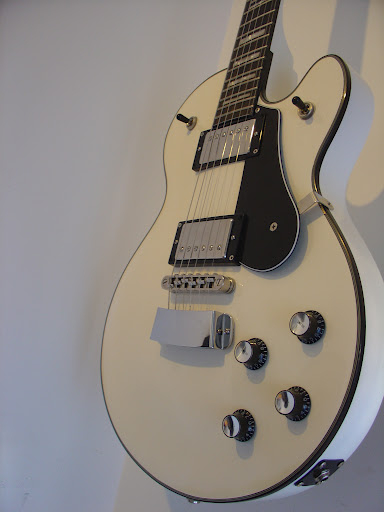

#29 por Camagroc el 28/04/2012
Avanzando!

Placa redonda negra típica alrededor del toggle switch general, con las letras Rhythm-Treble en dorado (no la encontré de otro color, me hubiera gustado más en blanco o plateado)
El otro 3way toggle swtich lo he substituido por un potenciometro de tono general. Con un pote de strato blanco para que quede más disimulado.
Ahora me quedan las posiciones de los dos potenciometros de tono líbres. Los usaré como blenders para poner cada humbucker de doble a simple (cuando tenga las pastillas) de momento tengo los potes puestos y desconectados.
Los otros dos potes de momento son los volumenes independientes de las dos pastillas. Cuando ponga la 3a pastilla, uno de ellos será un volumen general (el de agudos) y el otro será volumen independiente para añadir la pastilla P90 central (el de graves).

DSC09498.JPG DSC09501.JPG
DSC09502.JPG DSC09503.JPG

Quizas cuando la guitarra tenga un volumen general, lo ponga donde ahora hay el tono, que está como más a mano, Y el tono lo pondria donde el volumen de la pastilla grave... Es una idea...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#30 por Camagroc el 06/05/2012

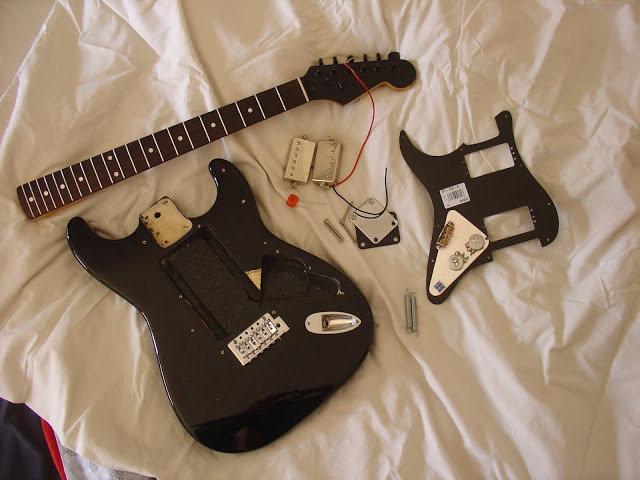

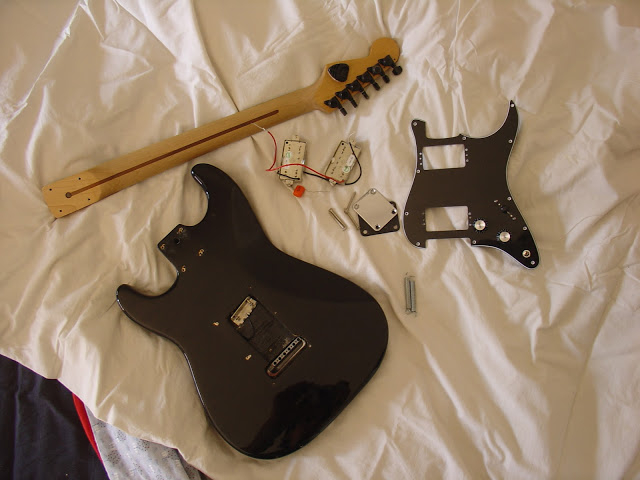

Proyecto fugaz: Squier Strato HH

Las Piezas:
Mástil squier
Cuerpo Nasville
Puente ?
Pastillas PAF Classic '57 de la Hagstrom Swede
Golpeador Strat HH no Fender
Selector 3way Fender
Placa y tornillos ?
Condensadores orange drop
Pote gibson para volumen y ?? para tonos


DSC09507.JPG DSC09508.JPG

A ver qué sale...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#31 por sergiomusical el 06/05/2012
El miniswitch va a ser para splitear o para cambio de fase?

Axl Rose: “Estaba armando melodías en mi cabeza cuando pienso: “Coño, esto es mejor que Led Zeppelin”. Después, llegué a casa, puse un disco y dije:” Es que era Led Zeppelin-”

Subir
#32 por Camagroc el 06/05/2012
sergiomusical escribió:
El miniswitch va a ser para splitear o para cambio de fase?


Buenas sergio!
El miniswtich no lo usaré. Le pondré dos tonos. Ésta vez quiero que sea una guitarra sencilla y facil de usar...

Split no puedo porque las pastillas son de 2 cables.
Si le acabo poniendo algun miniswitch serán dos, para cambio de fase y cambio de paralelo a série.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#33 por Camagroc el 06/05/2012

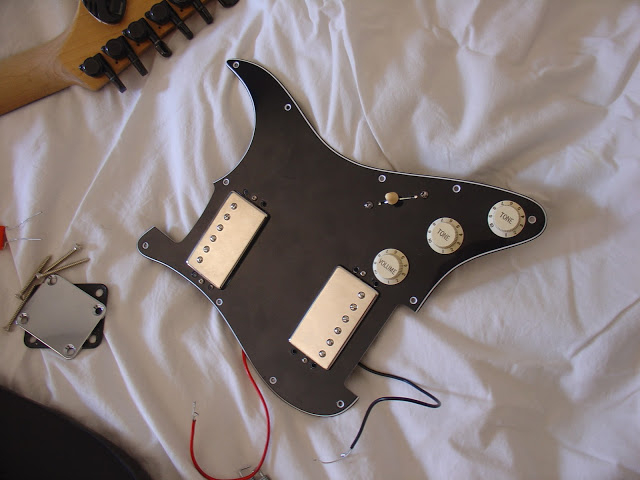

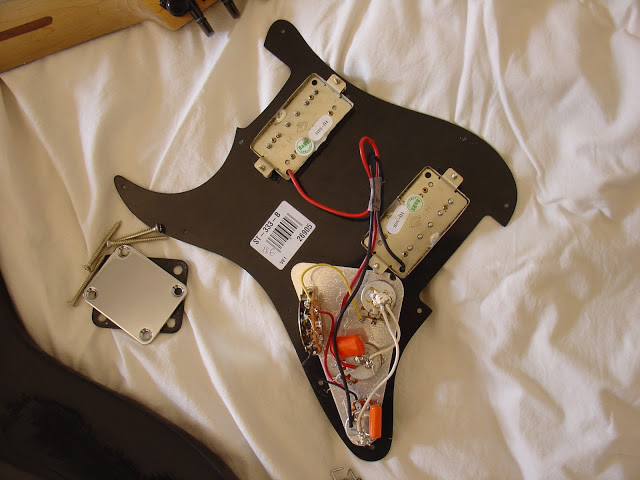

Montando la electrónica.

Con un circuito sencillo, a medio camino entre una telecaster y una Les Paul:
· Un potenciometro de volumen general
· Dos potes de tono, cada una con su orange drop, de 0.036 para agudos y de 0.047 para graves.

DSC09510.JPG DSC09509.JPG

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#34 por Camagroc el 06/05/2012

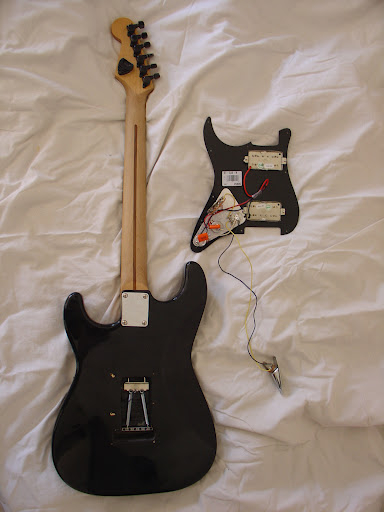

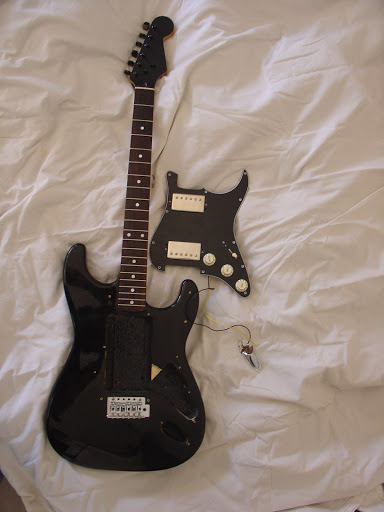

Junto el mástil con el cuerpo y compruebo que la electrónica funciona antes de montarla en el cuerpo

DSC09511.JPG DSC09512.JPG

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#35 por Camagroc el 06/05/2012

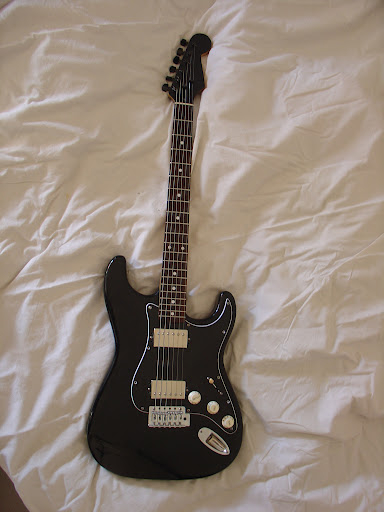

Pongo el golpeador, sueldo el cable de masa al puente y los cables de la salida de jack, y vuelvo a comprobar que todo está en orden. Finalmente pongo las cuerdas (unas elixir del 0.010):

DSC09513.JPG DSC09514.JPG

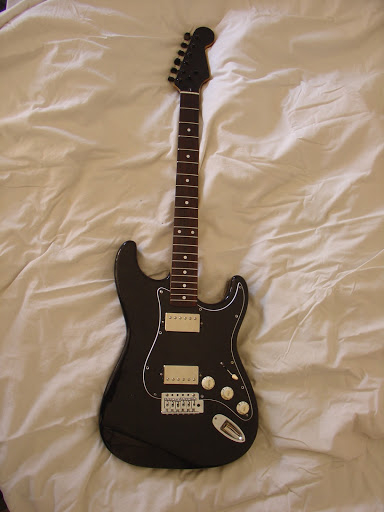

Ya está lista para tocar!!

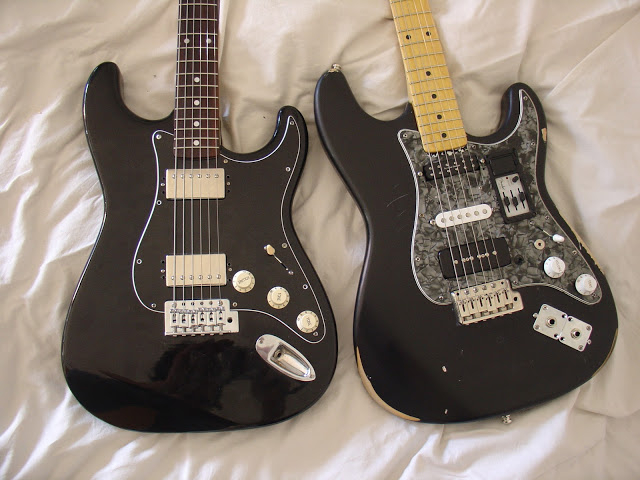

Una foto con su hermanita AcuStrat SSH:


Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#36 por sergiomusical el 06/05/2012
Me gusta, es como la Stratocaster Blacktop pero con ese mastil le da otro rollo.

Axl Rose: “Estaba armando melodías en mi cabeza cuando pienso: “Coño, esto es mejor que Led Zeppelin”. Después, llegué a casa, puse un disco y dije:” Es que era Led Zeppelin-”

Subir
