Nuevos proyectos y experimentos varios by Camagroc

#253 por speto76 el 19/12/2013
gracias por tu respuesta, pero lo he estado pensando...le he fabricado un golepador nuevo, y la ranura del selector me ha salido feisima...le voy a poner un embellecedor mono y ya esta, voy a dejar el selector por comodidad y por que uso mucho esta guitarra y me hará falta , lo que he pensado es deshacerme del pote de tono, y colocar el volumen en esa posición, y deja un hueco libre para un DPDT me gustaria tener la posibilidad de poner las pastillas en serie / paralelo , nunca lo he probado ni se como funciona, la guitarra es esta :

http://img2.mlstatic.com/guitarra-electrica-yamaha-pacifica-712-clavijas-schaller-m6l_MLA-O-3494607320_122012.jpg

como te dije formato HSH , con push pull en volumen para dejar las HB en single , ... y metiendo un DPDT en ese hueco que queda, ... que se podría hacer?

muchisisisisisimas gracias de nuevo!!!
Subir
#254 por sergiomusical el 23/12/2013
Buenas camagroc,
hacía tiempo que no pasaba por aquí..
Solo una duda,
¿Has notado una bajada de volumen con el bajo desenchufado despues de haberle puesto la tapa del agujero?

Un saludo

Axl Rose: “Estaba armando melodías en mi cabeza cuando pienso: “Coño, esto es mejor que Led Zeppelin”. Después, llegué a casa, puse un disco y dije:” Es que era Led Zeppelin-”

Subir
#255 por Camagroc el 23/12/2013
sergiomusical escribió:
¿Has notado una bajada de volumen con el bajo desenchufado despues de haberle puesto la tapa del agujero?


Un poco si. Pero igualmente con éstas cuerdas sigue sonando mejor y con mas volumen que con las cuerdas originales.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#256 por Camagroc el 23/12/2013

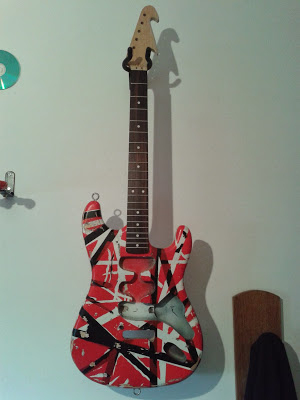

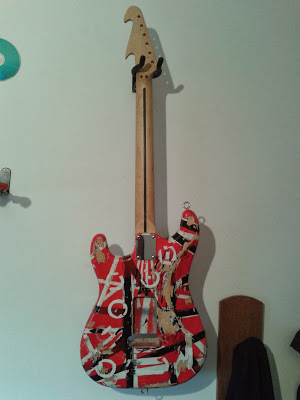

Introduzco otro proyecto de guitarra elèctrica con el que empezé justo ayer a partir de un cuerpo Strat tipo EVH Frankenstrat.
20131212_141702.jpg 20131212_141728.jpg

De momento le tengo montado un mastil strat con pala invertida, golpeador HH, 4 pastillas singles, selector rotatorio de 5 posiciones y dos miniswitch para poner las parejas de pastillas en série o paralelo.

Es la misma electrónica, mastil y puente que tenia en la Strat4, que ahora ya no existe.
Cuando esté montada también le colocaré la pastilla midi GK3 pero como la salida de jack la tengo en el golpeador, taparé el hueco de la salida de jack habitual strat con la placa de controles midi.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#257 por angelribera el 23/12/2013
Que guapa esta esa guitarra? :O
Por cuento la venderias? xDD
Enhorabuena por esos proyectos eres una maquina! jaja
Subir
1
#258 por Camagroc el 24/12/2013

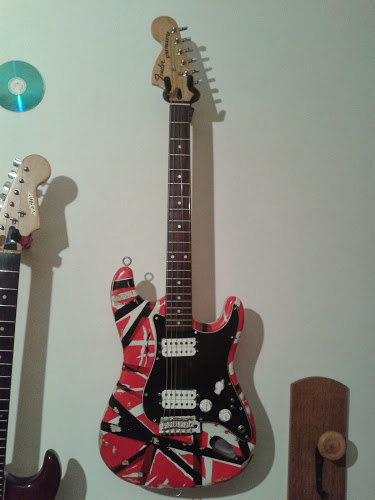

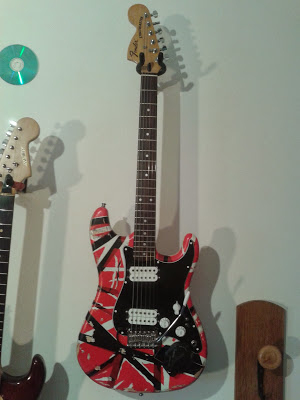

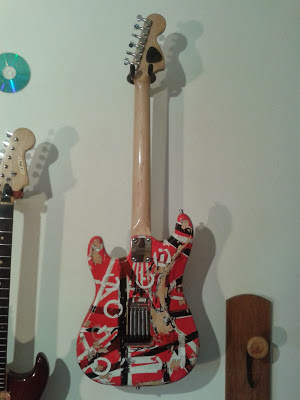

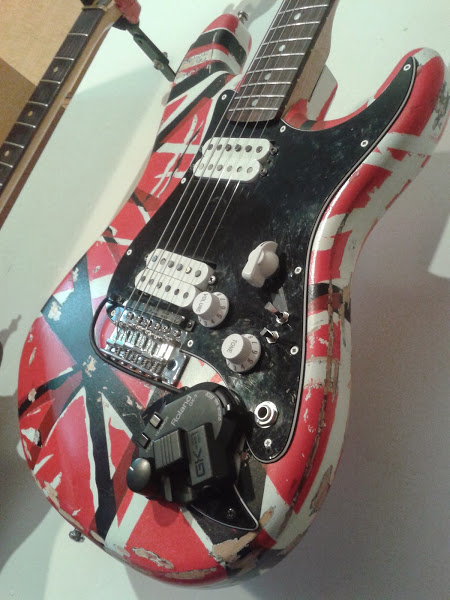

un par de horitas más y ya esta la EVH treminada al estilo Camagroc:

20131224_132528.jpg 20131224_132429.jpg 20131224_132557.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#259 por Camagroc el 06/01/2014

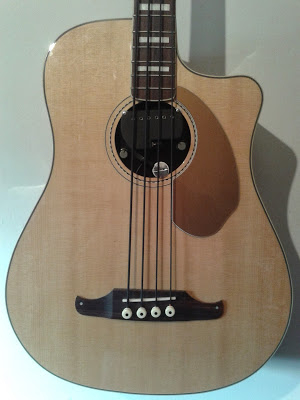

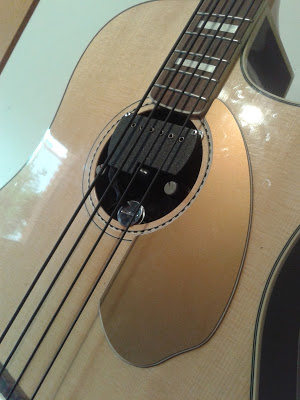

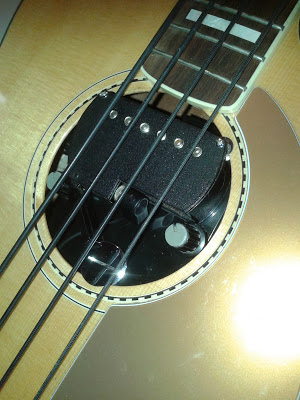

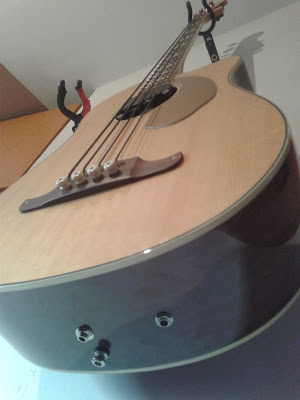

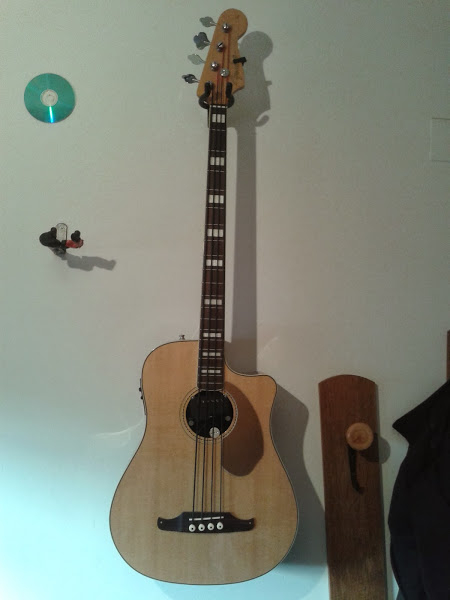

Siguiendo la idea del bajo Tanglewood con pastilla minihumbucker, le he añadido un circuito con pastilla magnetica a mi bajo Fender Kingman, pero ésta vez intentando ser el mínimo intrusivo. Lo he conseguido solamente haciendole un agujero para la salida de jack. El resto (pastilla humbucker y potes de volumen y tono) està en el hueco de la tapa:

La pastilla es una Schaller para guitarra acústica de los años 90. Para conseguir igual volumen en las cuerdas he modificado la altura de los polos de una de las pastillas con una llave allen.

20140105_153525.jpg 20140105_153550.jpg 20140105_153558.jpg 20140105_153615.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#260 por Camagroc el 09/01/2014

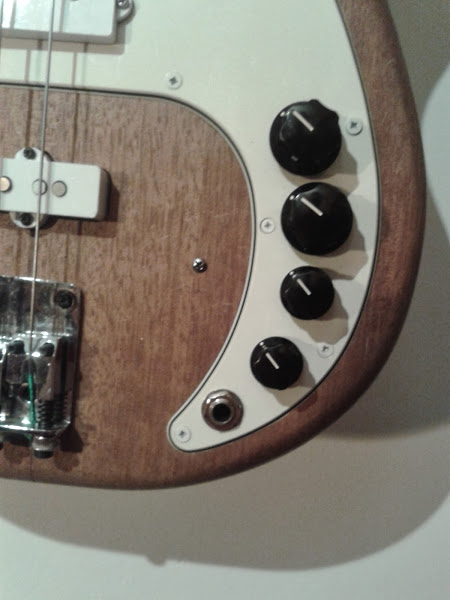

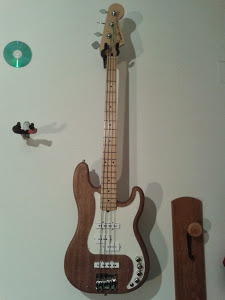

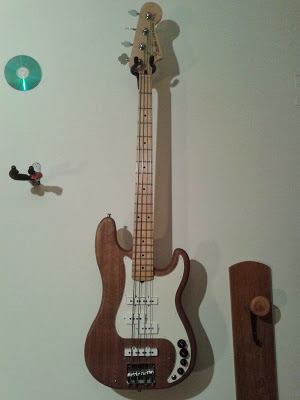

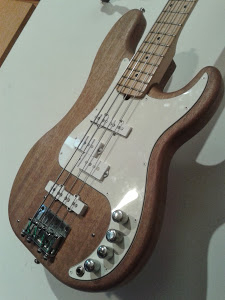

Viendo ésto en un foro de bajistas me ha inspirado para hacerle otra modificación a mi bajo Precision-Jazz JPJ:


Lo he dejado con 4 potes en línea (hay que mejorarlo porque son demasiado grandes, estoy buscando otros mas pequeños, y me gustaria más si fueran blancos o cromados... si no, quizas cambiando las tapas de las pastillas por las originales negras?, no se.

20140108_215709.jpg 20140108_215734.jpg

1. Volumen
2. Selector 5way rotatorio** para las pastillas Jazz
3. Balance* para ir de sonidos Precision a sonidos Jazz
4. Tono

* El balance va así:
al mínimo o hacia el puente suena solo la pastilla precision y actuan sobre ella solo el volumen y el tono (el 5way rotatorio no, es solo para la Jazz)
en la posición media suenan por igual la pastilla Precision y las Jazz (aqui ya depende del selector 5 way para las Jazz)
al màximo o hacia el mástil suenan solo las pastillas Jazz, con la combinación que se escoja en el 5way.

** El 5way rotatorio es basicamente una adaptación de un circuito 5way megaswitch para telecaster con 2 pastillas singles:
1.(J__) pastilla Jazz del puente.
2.(J_J) ambas pastillas Jazz en série y fuera de fase
3.(J_J) ambas pastillas Jazz en paralelo (el sonido normal habitual con las dos pastillas al mismo nivel en un JazzBass)
4.(J_J) ambas pastillas Jazz en série y en fase (es una humbucker y suena bastante parecido a la pastilla Precision)
5.(__J) pastilla Jazz del mástil.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#261 por Camagroc el 14/01/2014
Un par de videos de los dos bajos remodificados:

El kingman:



y el JPJ:

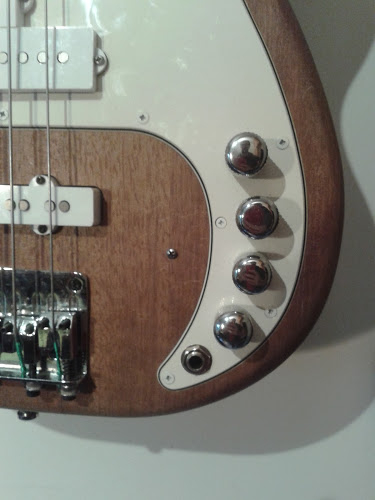

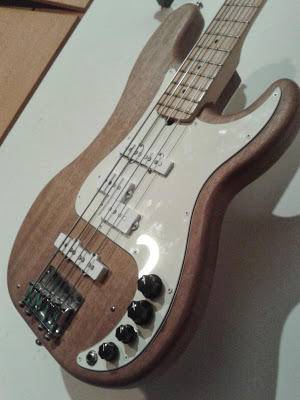

Y le he cambiado las tapas de los potenciometros por unas cromadas, mejor, mucho mejor:
20140110_094626.jpg 20140110_094640.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#262 por Camagroc el 14/01/2014

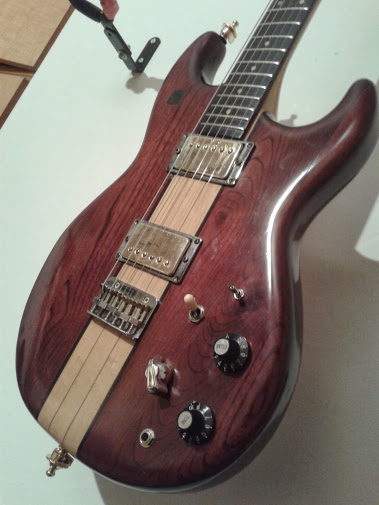

Resumen de un proyectillo guitarril con el que llevo unas semanas trabajando.

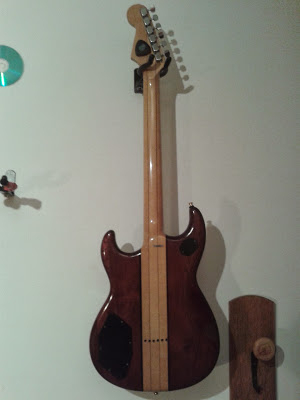

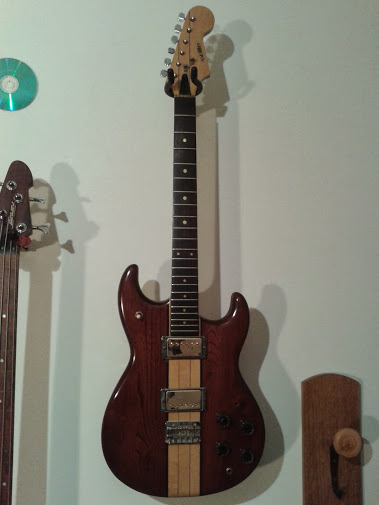

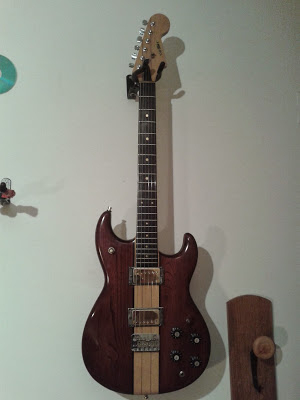

Conseguí en el foro el mueble de guitarra statellite con sus pastillas y selector pero con la electrónica totalmente desmontada:


Antes que nada la configuré de la forma más básica para comprobar que las pastillas funcionan, 1 swtich, un tono y un volumen:

(el chicken head knob, y el miniswich estan desconectados)

No pone ninguna marca ni modelo en las pastillas pero tienen muy buena pinta y suenan muy muy bién.

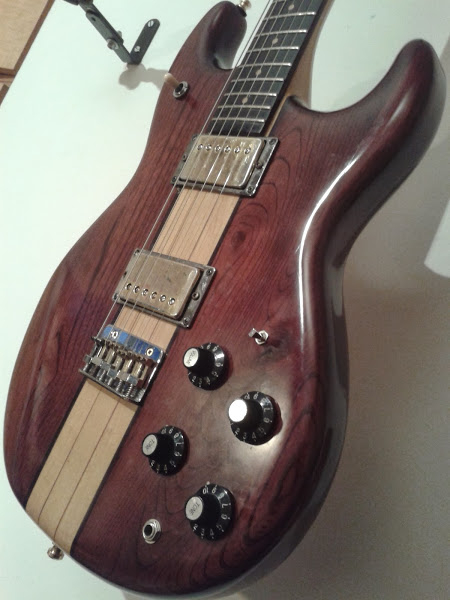

Para darle más versatilidad a la bicha decidí que le haria split-coils, retiré las tapas a las dos humbuckers para buscar el cable que une las dos bobinas. En la del puente corté el cable y conecté otros dos cables, en la del mástil, sin cortar el cable le retiré un poco de la funda aislante y le conecté un solo cable.

La pastilla del puente y sus 4 cables van conectados al miniswtich de 3 posiciones con el que tengo 3 combinaciones:
1. Humbucker en śerie
2. Single
3. Humbucker en paralelo (suena con un cuack parecido a la 2 posición de una stratocaster)

La pastilla del mastil va conectada normal al selector general y el único cable que le he añadido va al que seria uno de los dos potes de volumen que està configurado como un Spin-a-split: Al maximo la pastilla del mástil es una humbucker en serie, al mínimo la pastilla suena a single.

El cuarto potenciometro está sin ninguna funcion. Quería que fuera un tono independiente solo para la del mastil pero me olvidé de pasar el cable cuando ya estaba con todo montado, quizas si la tengo que desmontar para hacer algun otro cambio se lo acabe poniendo...

20140113_174047.jpg 20140113_174126.jpg

y un video de regalo:

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#263 por Camagroc el 17/01/2014

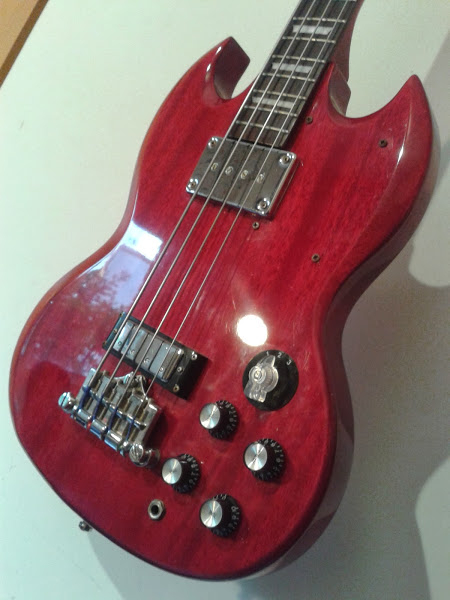

Mi nuevo bajo, me llegó justo ayer y no he podido aguantarme de hacerle unos cambios... le tenía ganas!!

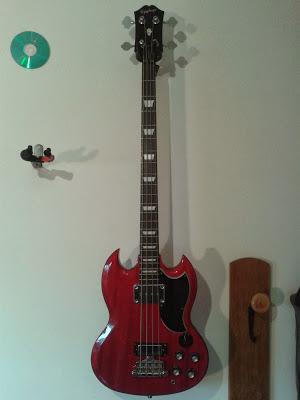

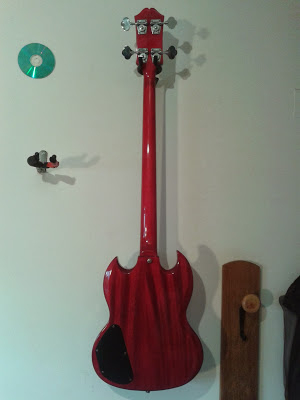

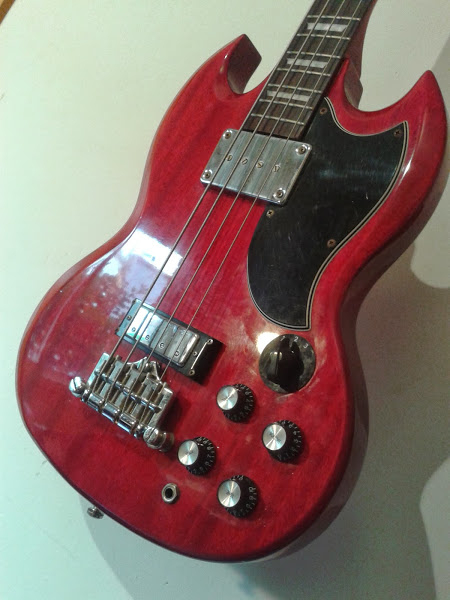

Es un Epiphone SG EB3 de color rojo, me llegó así:
20140116_142424.jpg 20140116_142509.jpg

Y nada nás llegarme le cambié las cuerdas por unas de entorchado plano, le quité el golpeador (mola que luzca veta) y el chicken-head-knob negro por uno transparente

Hoy me he metido en sério.
- Le he cambiado la humbucker del puente por una single Squier Precision'51.
- Lo he dejado con solo un volumen y un tono.
- He separado las dos bobinas de la humbucker del mástil, de forma que con los otros dos potenciometros puedo hacer que suene de 4 formas diferentes, aunque dos son muy similares:
ambos potes al maximo: humbucker en série
uno al minimo y otro al maximo: single
ambos potes al mínimo: humbucker paralelo
- Le he montado un selector rotatorio de 5 posiciones igual que en mi precision JBJ:
1. Puente
2. ambas en serie y fuera de fase
3. ambas en paralelo
4. ambas en série
5. Mástil


Le he hecho un video pero aun no lo he editado ni colgado, tengo algunos problemas con la masa en algunas posiciones, lo tengo que repasar, pero en mi taller la instalación eléctrica no ayuda demasiado. La mayoria de veces cuando tengo esos problemas desaparecen en el local y en los conciertos.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#264 por Camagroc el 19/01/2014

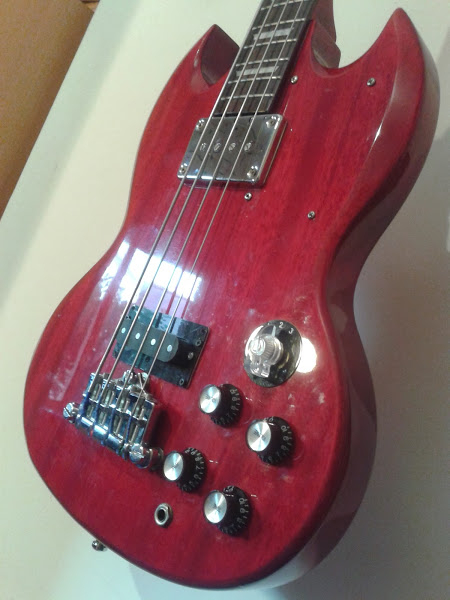

Ahí está el video del Epiphone SG EB3 modificado.
Con sus 13 combinaciones de pastillas diferentes

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
