Nuevos proyectos y experimentos varios by Camagroc

#205 por trumanzi el 22/08/2013
Hola,
Que buena pinta tiene!
En cuanto a la p94, por lo que dice el esquema de gibson, a veces traen un cable rojo que llaman "muerto" y podrias incluso cortarlo. El resto de cables, seria o el negro o el blanco al pote de volumen y el otro junto con el verde y el pelado a tierra.
El esquema lo tienes aqui

http://www.gibson.com/en-uk/Divisions/Gibson%20Gear/Pickups/P-94/

Un saludo y enhorabuena de nuevo por tus proyectos
Subir
1
#206 por Camagroc el 29/08/2013

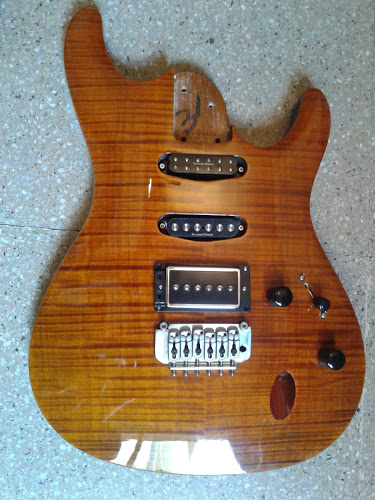

I ja tengo la 1/4 Pound en la posición central...


Me faltan las arandelas para los tornillos del mástil, cuando tenga montada la guitarra provaré la electrónica. Si no me convence la posicion de puente y medio en serie (puede que sea demasiado) provaré a poner la 1/4 pound en el mastil y la minihumbucker enmedio y reproduciré el mismo esquema de la strat con 4 singles.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#207 por drsinte el 29/08/2013
Hola , felicidades por tus proyectos, hacia tiempo que no pasaba por este hilo as hecho un monton de trabajos nuevos desde entonces , estan muy bien y son muy originales me encanta el jazz blanco queda guapisimo !
Subir
1
#208 por Camagroc el 31/08/2013

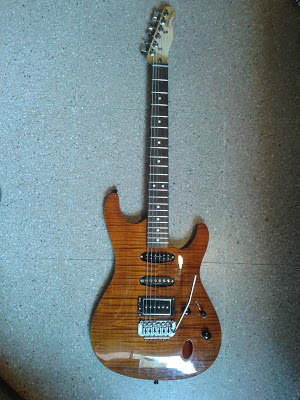

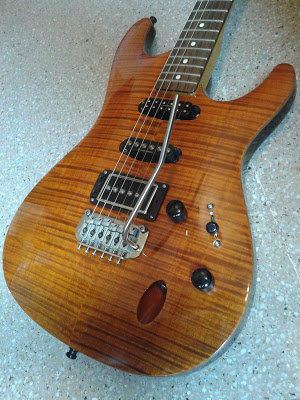

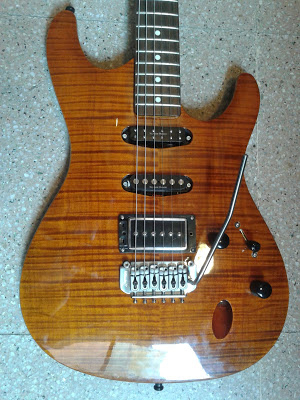

Puesto el mástil, montada la electrónica y puestas las cuerdas...

20130831_134439.jpg 20130831_134524.jpg
20130831_134427.jpg 20130831_134618.jpg
20130831_134631.jpg 20130831_134714.jpg

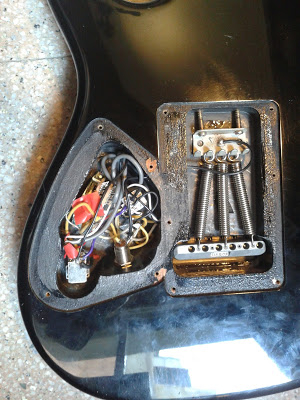

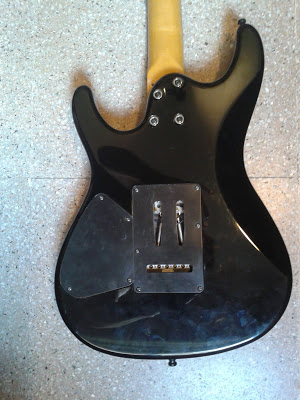

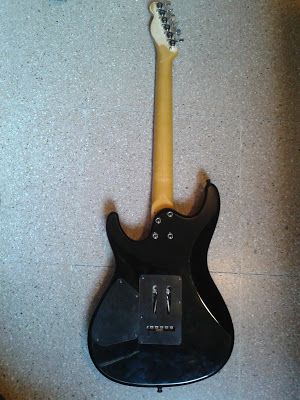

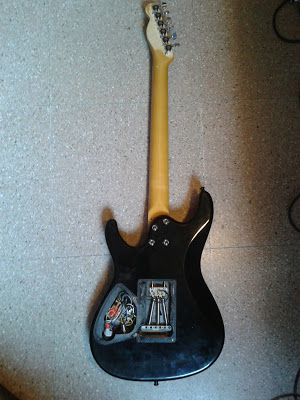

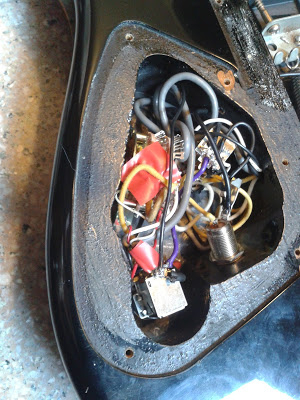

Tapas de atrás cerradas:
20130831_135025.jpg 20130831_135029.jpg

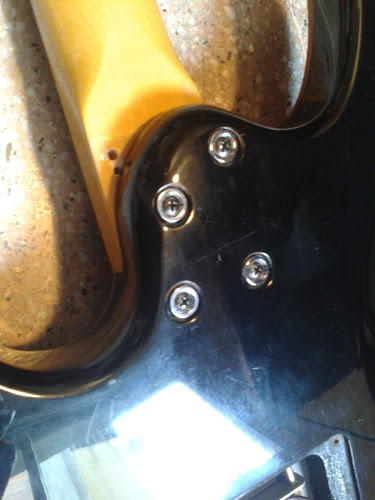

Detalle de la union del mástil:

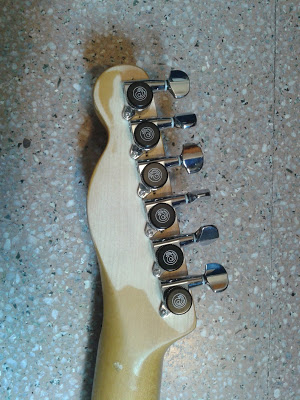

La pala telecaster con afinadores de bloqueo Planet Waves:

Me falta ajustar el mástil, acción y quintaje. Aun así enchufada ya suena de campeonato!!
Con los dos pushpulls abajo:
1.S__ (P94 del puente sola)
2.SS_ (P94 puente + 1/4pound medio en paralelo)
3.S_H (P94 puente + minihumbucker mástil en paralelo)
4._SH (1/4pound medio + minihumbucker mástil)
5.__H (minihumbucker mástil sola)

Con el pushpull del volumen arriba y el del tono abajo:
1.S__ (P94 del puente sola)
2.SS_ (P94 puente + 1/4pound medio en paralelo)
3.S_S (P94 puente + single mástil en paralelo)
4._SS (1/4pound medio + single mástil en paralelo)
5.__S (single mástil sola)

Con el pushpull de volumen abajo y el de tono arriba:
1.H__ (P94 del puente + 1/4pound medio en série, una superhumbucker!)
2.H__ (P94 del puente + 1/4pound medio en série, una superhumbucker!)
3.H_H (P94 puente en série con 1/4 pound medio + minihumbucker mástil en paralelo, doble humbucker)
4.__H (minihumbucker mástil sola)
5.__H (minihumbucker mástil sola)

Con los dos pushpulls arriba:
1.H__ (P94 del puente + 1/4pound medio en série, una superhumbucker!)
2.H__ (P94 del puente + 1/4pound medio en série, una superhumbucker!)
3.H_S (P94 puente en série con 1/4 pound medio + single mástil en paralelo)
4.__S (1/4pound medio + single mástil en paralelo)
5.__S (single mástil sola)

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#209 por Camagroc el 02/09/2013
Aprovechando que voy a estar mas de un mes sin hacer conciertos (de guitarrista) me he traido mis dos guitarras que siempre suben al escenario para hacerles un repaso y algunos cambios...

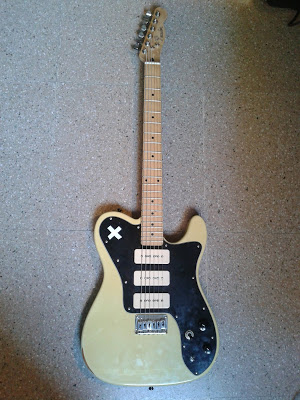

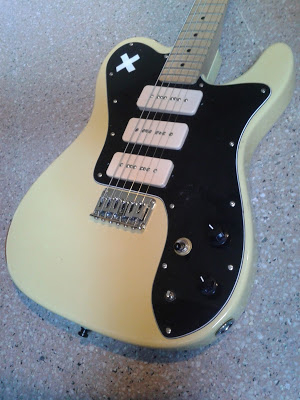

A la Squier Tele custom II con 3 P90s le he retirado el selector de 6 posiciones Free-Way y le he vuelto a poner el selector original de 3 posiciones, pero no en su posición original.
La he dejado con solo un volumen y un solo tono.
El selector toggle switch de 3 posiciones controla la posicones básicas, puente y mástil.
El pote de volumen sigue siendo pushpull para activar la pastilla central en série.
El miniswitch sirve para activar la pastilla central en paralelo si el pushpull está bajado.

20130902_142924.jpg 20130902_143004.jpg

También le he cambiado las tapas de los potes tipo ampli por unas tipo jazzbass.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#210 por Camagroc el 02/09/2013
Y estoy en proceso de modificacion de mi Hagstrom Swede HHH.

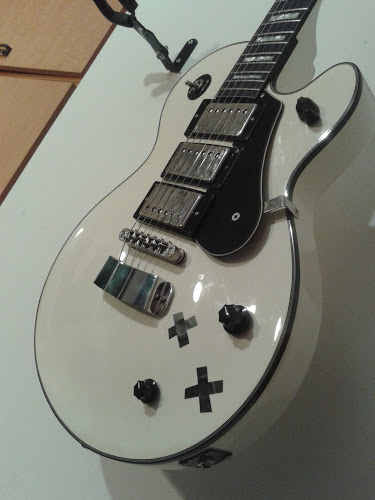

Así la tenia hasta ayer:

Le quiero poner un trémolo stetsbar. La guitarra és estilo les paul, pero en vez de llevar el típico stopbar monta un sistema independiente de anclaje al cuerpo para cada cuerda, con unas piezas especiales que van atornilladas al cuerpo con dos tornillos cada una:

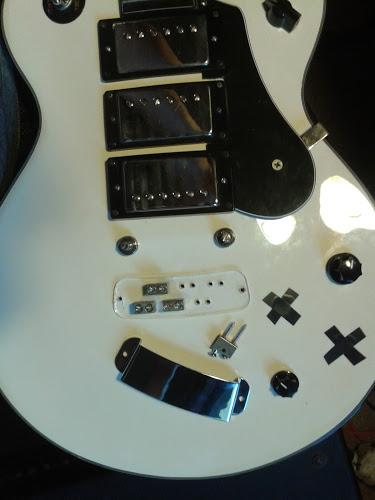

He desmontado todos los anclajes:

Para poder montar el puente stetsbar necesito hacer los agujeros de anclaje de stopbar tipo Les Paul.

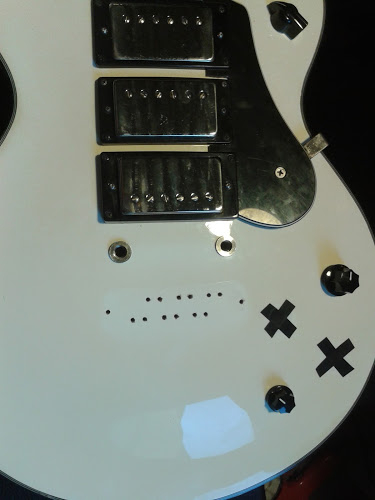

He presentado el puente en su posición para saber donde debo hacer los agujeros:


Me falta ensanchar los agujeros, poner los esparragos a presión y cuando tenga el puente atornillado solo me quedará poner las cuerdas, ajustar y quintar.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#211 por Camagroc el 03/09/2013

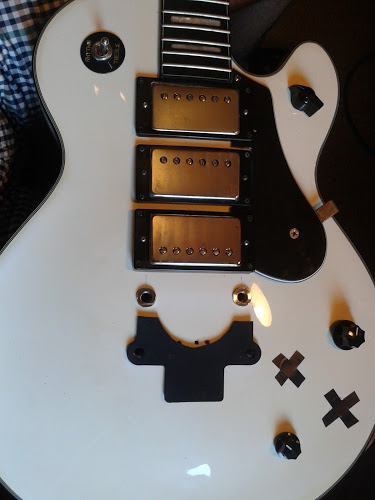

Hechos los agujeros y puestos los espárragos.
Al final confundí las brocas y en vez de usar la de 10mm usé una de 11 y me quedaron demasiado anchos, por lo que puse resina en la parte exterior de los espárragos. Para que los espárragos quedaran pegados en posición puse el puente con el acolchado inferior y los tornillos puestos en los esparragos. Al secar la resina se me quedó pegado también el acolchado a la parte superior de los esparragos...


Atornillado el puente, con la palanca y el tune-o-matic.

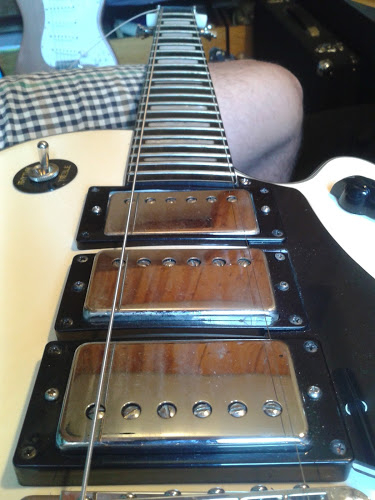

He puesto la 1a y la 6a cuerdas. No entiendo porque la 6a está perfectamente posicionada y la 1a no... Creo recordar que con el puente original tampoco estaban perfectamente posicionadas. Los polos de la pastilla del puente no estan suficientemente separados. La he enchufado y suena perfectamente, por lo que no me importa.

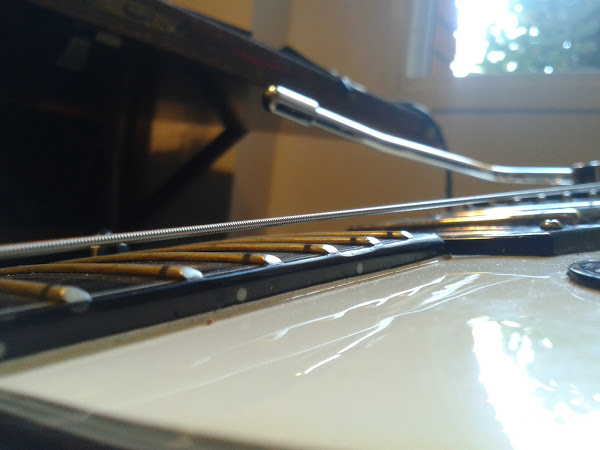

Pero con el puente al mínimo de altura me quedan las cuerdas demasiado altas!!!


He visto que la base del stetsbar se apoya en los esparragos del tune-o-matic original, que sobresalen de la madera uno o dos milímetros.
He retirado los esparragos y me han quedado las cuerdas mucho más bajas. (No he hecho foto del detalle)

Y una vista general de la guitarra, de momento con sólo dos cuerdas...




Si al final me da muchos problemas lo retiraré y con el puente tune-o-matic original le pondré un cordal gibson stoptail, aprovechando que ya he hecho los agujeros pertinentes, pero espero que no haga falta...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#212 por Camagroc el 04/09/2013

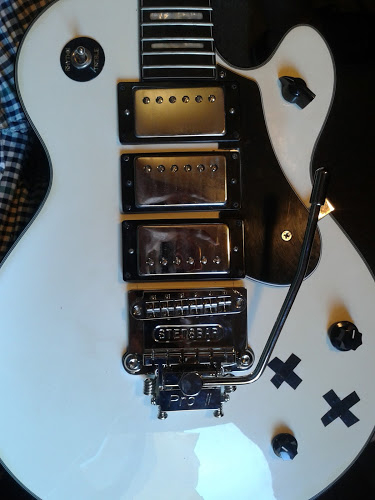

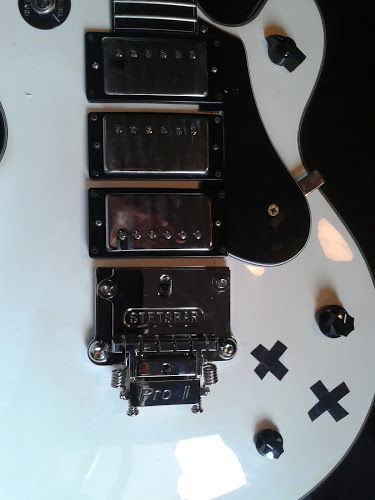

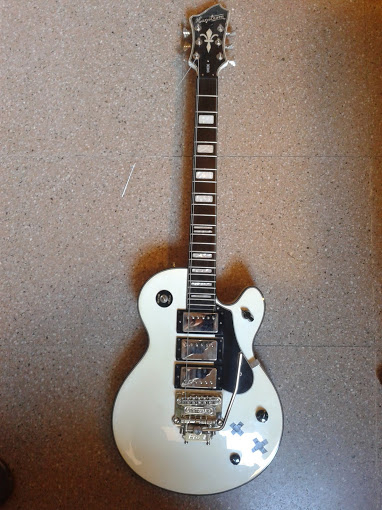

Y de momento ya está el stetsbar montado.

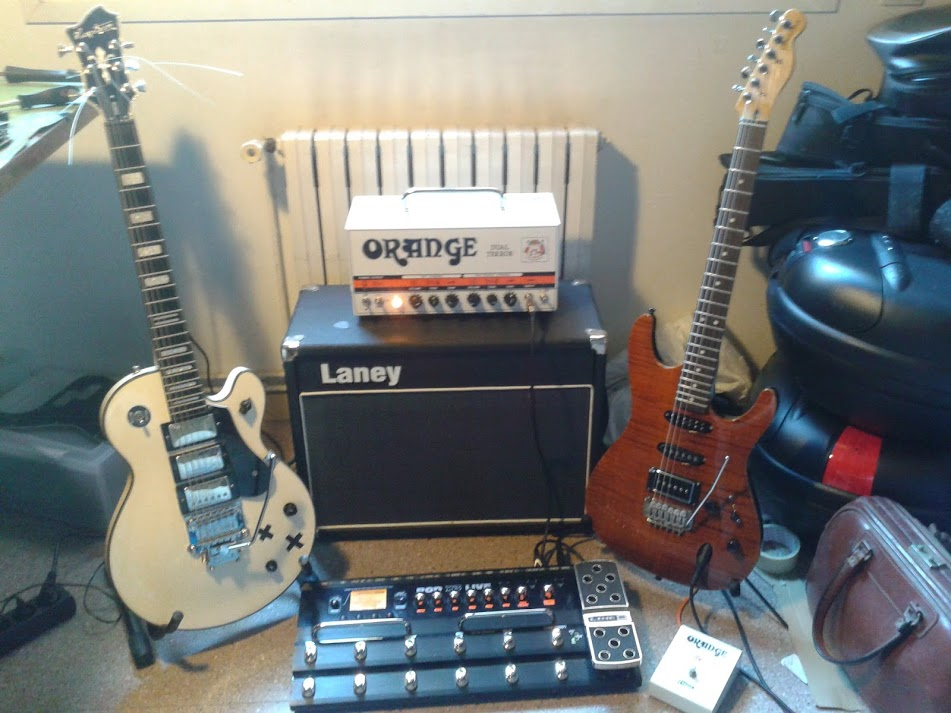

Con el trabajo guitarril que he hecho éstos dias y lo que me ha llegado de cambios y compras ya tengo equipo para estrenar el proximo concierto:


Las dos guitarras, Hastrom Swede HHH y Ibanez-Tele-Strat
Cabezal Orange Dual Terror con su pedal de cambio de canal (orgásmico)
Pantalla Laney 1x12
Pedalera Line6 POD X3 Live. Le he hecho unos cuantos bancos sin emulacion de amplis, solo con efectos para poder tocar con el ampli orange, y he hecho otros bancos exactamente iguales pero poniendoles emulación de amplis, por si me fallara o me olvidara el ampli, poder tocar directamente por linea.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#213 por LT_Smash1979 el 04/09/2013
Esa Hagstrom es amor, amigo!!!!! :enamorado: :enamorado:
Subir
1
#214 por sergiomusical el 14/09/2013
La ibanez que tipo de jack tiene?
Esque lo veo de chasis pero cerrado, se me hace raro. :)

Axl Rose: “Estaba armando melodías en mi cabeza cuando pienso: “Coño, esto es mejor que Led Zeppelin”. Después, llegué a casa, puse un disco y dije:” Es que era Led Zeppelin-”

Subir
#215 por Camagroc el 16/09/2013
#214

Pues no se como se llama ese tipo de jack, pero es el que me dieron en herrera cuando les pedí un jack para una ibanez...
Los hay diferentes? de chasis abierto? no se...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#216 por Camagroc el 17/09/2013
Modificación fugaz:

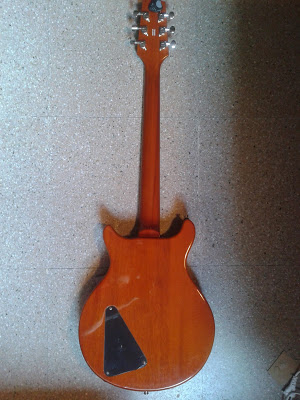

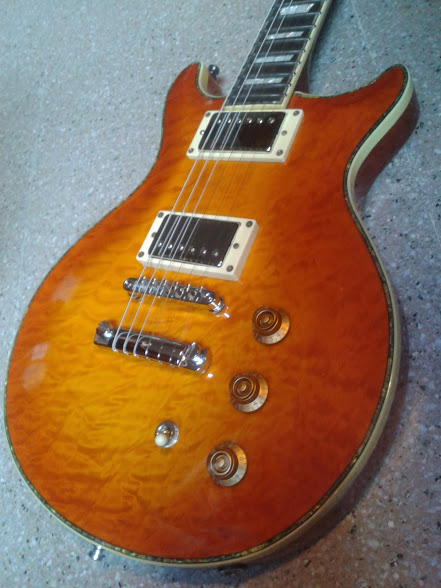

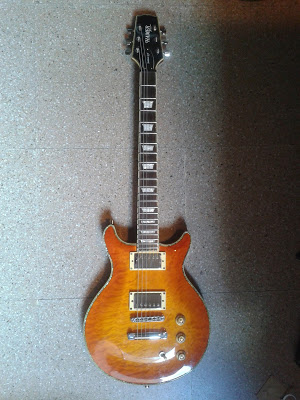

Me ha llegado una Hamer XT Series Sunburst Archtop Quilt (SATQ).

20130914_111905.jpg 20130914_112025.jpg 20130914_111928.jpg

Características electrónicas:
2 pastillas duncan designed de 4 cables
2 volumenes
1 tono
1 selector de 3 posiciones.

He reconfigurado los controles para que quede con un solo volumen y un solo tono.
En vez del segundo potenciometro de tono he puesto un pote de balance, que es un pote doble. De forma que con el pote al màximo las dos pastillas suenan como humbuckers normales, y con el pote al mínimo se quedan en singles.

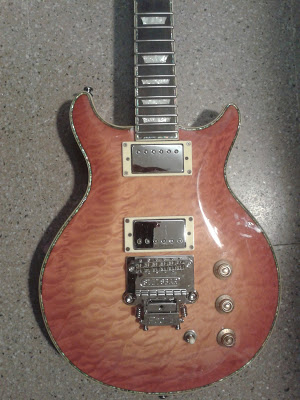

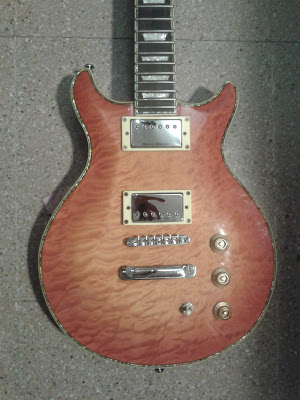

Tambien intenté ponerle el stetsbar pero no pude ajustar bién la altura de las cuerdas y le volvi a poner el puente original:
20130913_220137.jpg 20130913_215003.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
