Nuevos proyectos y experimentos varios by Camagroc

#193 por Camagroc el 02/07/2013
Coloqué los miniswitchs:

Y usé éste esquema de seymour duncan que me deja éstas tres funciones
1. paralelo
2. split (single externa)
3. série


Me puse a conectar toda la electrónica:

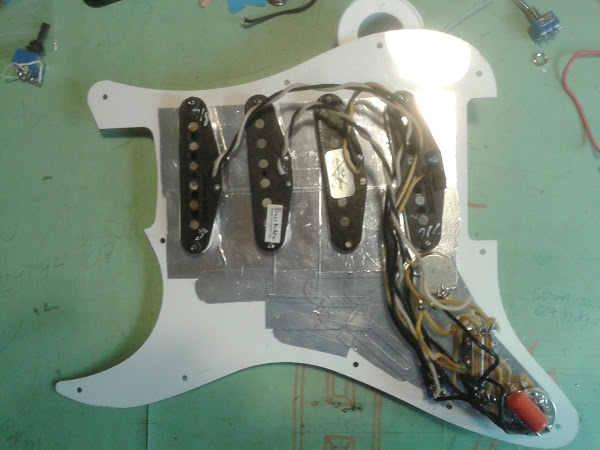

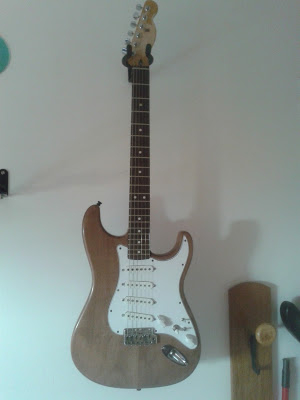

Aqui se ve todo el golpeador apantallado y las 4 pastillas: Dos Tex-Mex en los extremos y en las posiciones centrales una Fender Custom shop'54 para puente y una Lundgren para mástil

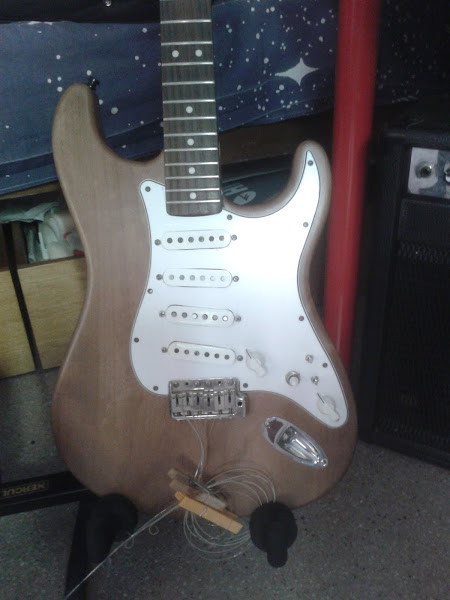

Y aspecto final con el mástil de squier telecaster bien finito. Falta atornillar el golpeador:
20130701_173901.jpg 20130701_173913.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#194 por Camagroc el 08/07/2013
La Strat4 está "on fire" hoy me la llevo a ensayar para pasar la prueba de fuego.
He comprado un selector rotatorio de 4 posiciones para poner las pastillas en série pero de momento no se si lo montaré... Quizas me interese mas uno de 5.

He rotado otra vez los tres mástiles de Jazz Bass entre mis tres bajos, dos precision y un jazz bass que tengo a la venta.

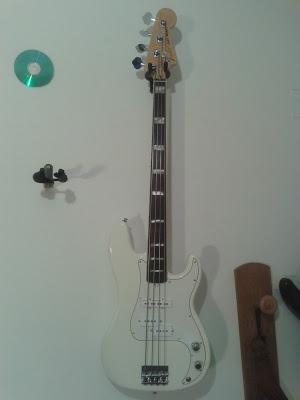

Al Precision Blanco "PJ" que tenia el mástil de arce le he puesto el de palorosa fretless:
20130531_112654.jpg 20130707_201831.jpg

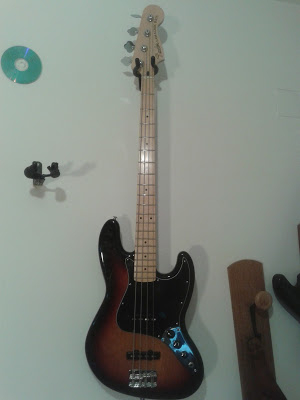

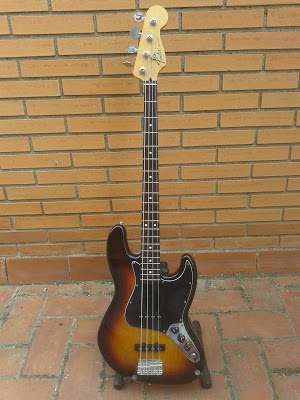

Al JazzBass MIM le he quitado el mástil de palorosa MIM y le he puesto el de arce Mighty Mite, a ver si así se vende...
20130531_112917.jpg 20130707_201928.jpg

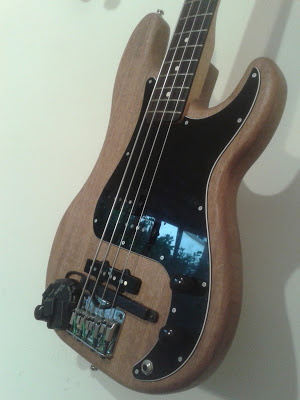

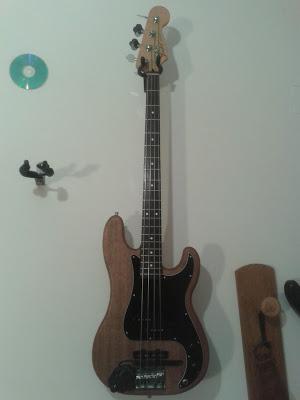

Y al Precision de caoba "JP" le he cambiado el mástil fretless por el mástil con trastes:
DSC00350.JPG 20130707_201620.jpg
Además de añadirle una pastilla GK3b. De momento la uso con el GR20, pero como es un sinte de guitarra no coje bién las notas del 5 traste para abajo, són demasiado graves. Estoy buscando un sinte o modulo similar para bajo.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#195 por Camagroc el 08/07/2013

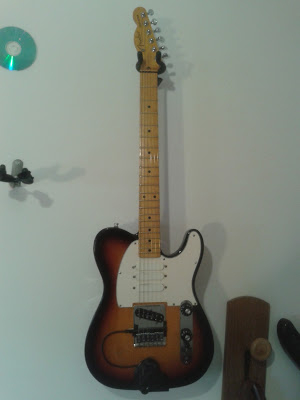

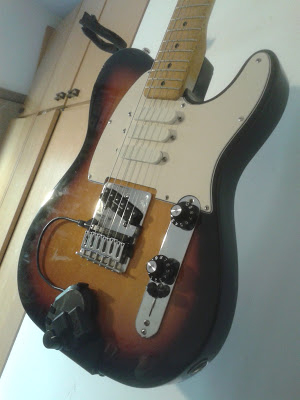

Me he puesto con la Tele HHH, que he transformado en tele HSSS intentando acercarme a la tele HSSS que hice y tube hace cosa de un año:

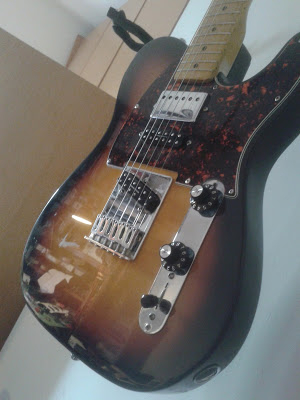

He retirado el golpeador tortoise rojo con una humbucker y una minihumbucker, he modificado el golpeador blanco envejecido orignal de la tele sunbusrt y he puesto 3 pastilllas Fender-Lace Sensor Gold. Conectando las dos del mástil en série a modo de humbucker y la central en paralelo.

20130629_163946.jpg 20130707_131520.jpg
20130629_164010.jpg 20130707_131600.jpg

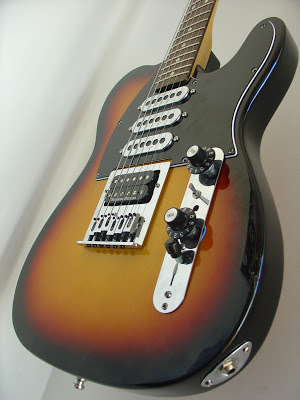

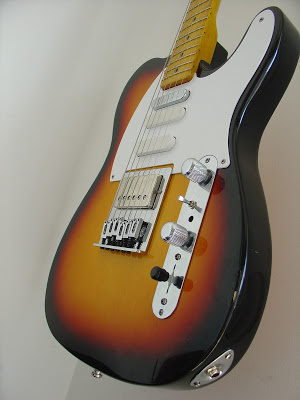

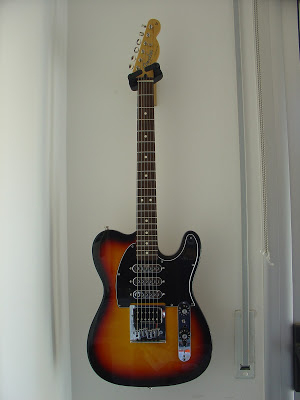

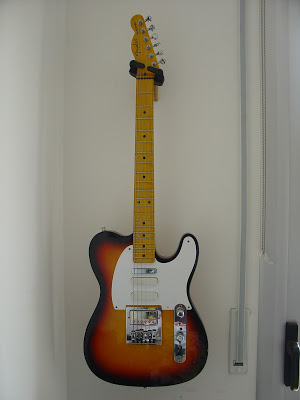

Aqui la Tele HSSS que monté el año pasado:
Primero con el mismo mástil de arce, pastilla SDuncan JeffBeck con tapa, dos LaceSensor la original de telecaster
Después con el mástil de palorosa, la misma pastilla JeffBeck sin tapa, y tres Burns Trisonic.
DSC09673.JPG DSC09952.JPG DSC09676.JPG DSC09953.JPG


La única diferencia importante entre el proyecto 2012 y el actual es que ahora va con selector de 5 posiciones, y anteriormente iba con el de 3 y un miniswitch extra para la pastilla central

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#196 por elderico el 11/07/2013
Macho lo tuyo ya es una enfermedad :jajajaja:
Estas todo enganchao al estaño. :ok:

Me encantan tus modificaciones tio :ok:
Saludos :brindis:

ATENT@S!
USAD EL BUSCADOR

http://k-o-custom.blogspot.com/

https://www.facebook.com/#!/k.o.custom

Subir
1
#197 por Rodrigo E-51 el 18/07/2013
Quien pudiera experimentar tanto eh!
Subir
1
#198 por Camagroc el 02/08/2013

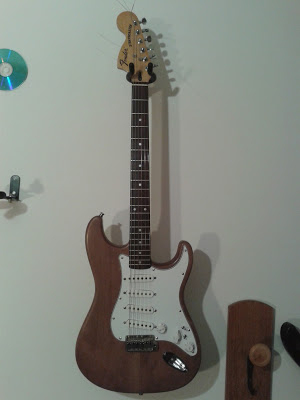

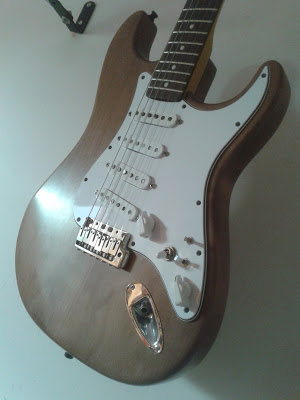

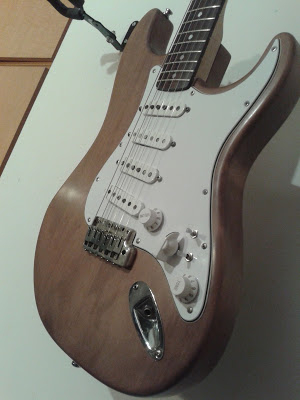

Acabando de dejar en buenas condiciones la Strat4 (SSSS)...

Hace un par de semanas le cambié el switch de 3 posciciones tipo Les Paul por uno rotatorio de 5 posiciones con tapa tipo chicken head:
1.S___
2.SS__
3.S__S
4.__SS
5.___S

Los miniswitchs, que eran de 3 posicones, ahora son solo de dos. Sirven solamente para poner la single interna en série con la externa. Si los dos miniswithcs estan abajo, tanto las posiciones 1,2 como las 4,5 suenan igual:
1.H__
2.H__
3.H_H
4.__H
5.__H

Y hay dos configuraciones más de pastillas segun se quiera solo humbucker al mástil o sólo al puente:
1.H__
2.H__
3.H_S
4._SS
5.__S

1.__H
2.__H
3.S_H
4.SS_
5.S__

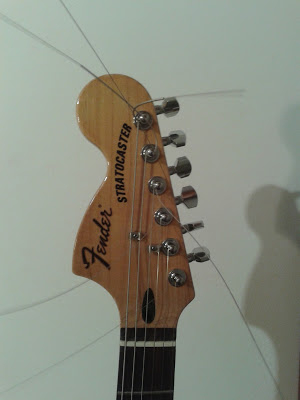

Ayer mismo le puse su mástil definitivo, de Fender Stratocaster tipo 70's con la pala invertida y afinadores grover nuevos!

20130801_221531.jpg 20130801_221544.jpg 20130801_221553.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#199 por Camagroc el 02/08/2013

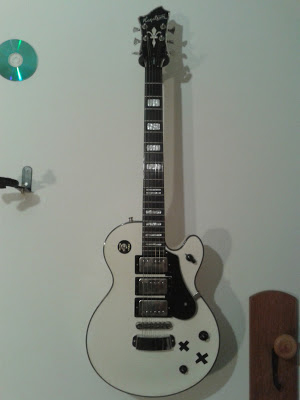

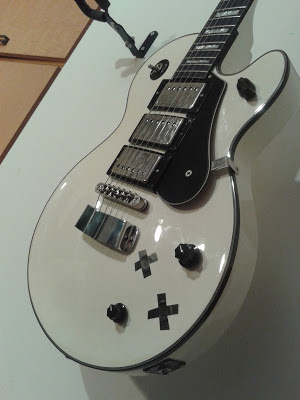

Me he traido la Hästrom Swede HHH White beauty, que es mi guitarra de primera linea para conciertos.
Cómo no uso ninguno de los 3 controles de tono casi nunca (independientes para cada pastilla) me he decidido a anularlos y poner uno solo general. Con eso me ha quedado un volumen y un tono, al que les he puesto tapas de Jazz-Bass, la grande para el volumen, y la pequeña para el tono. Y como me han quedado dos agujeros libres los he tapado con cinta aislante, en plan punk!

20130801_221430.jpg 20130801_221443.jpg

Pasada la temporada fuerte de conciertos (para el otoño, espero) le pondré un trémolo stetsbar!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#200 por wallride10 el 02/08/2013
Jajaja, en plan punk!! que crack.

PD: si le pones otra quedaría en plan straight edge
Archivos adjuntos:
BBCode:
BBCode:
Subir
#201 por Camagroc el 02/08/2013
Me he puesto a hacer cambios en mis dos bajos Precision.

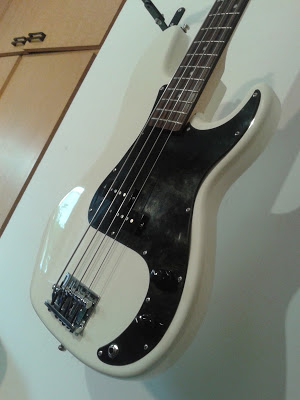

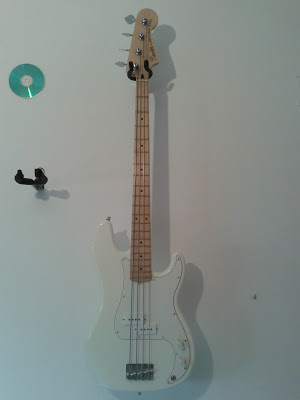

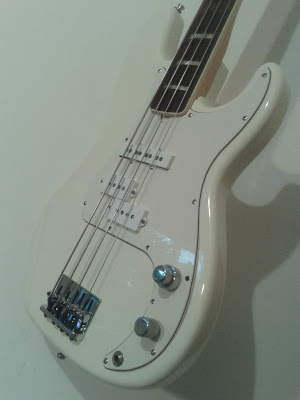

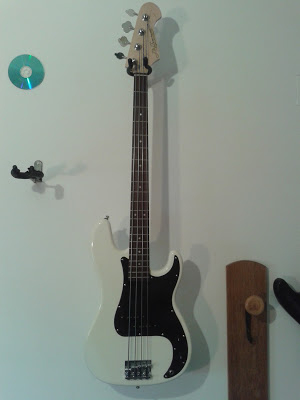

Uno, que lo tenia todo blanco con una pastilla Jazz grave y mástil fretlless, lo he dejado prácticamente como era originalmente era un J&D, excepto por la pastilla Precision, que es una Lollar, y el resto de electrónica, que són potes CTS.

20130707_201831.jpg 20130802_122657.jpg 20130707_201857.jpg 20130802_122724.jpg

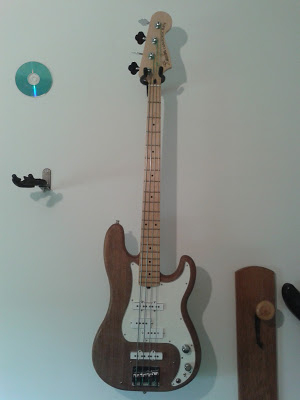

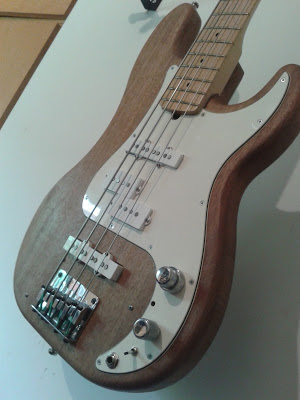

En el otro, con el cuerpo de caoba desnuda y mástil tipo JazzBass todo de arce, le he puesto el golpeador blanco que traia el J&D blanco, y también la segunda pastilla Jazz. Por lo que se ha quedado con dos pastillas Jazz (puente y mástil) y la pastilla Precision enmedio. Todas son Lollar!

He usado el sistema electrónico que ya tenia el bajo blanco de un potenciometro doble para volumen y tono, y un selector de 5 posiciones con esquema telecaster 5way para dos pastillas que actua sobre la pastilla del puente junto con la del mástil. Pero he añadido un pequeño miniswitch de 3 posiciones al lado de la salida de jack para poder escojer entre las dos pastillas graves (Jazz o Precision) o bién las dos en paralelo, con lo que tiene multitud de combinaciones para escojer:

Miniswitch arriba, solo van las dos pastillas Jazz Bass:
1.J__ (puente)
2.J_J (puente + mástil en série y fuera de fase)
3.J_J (puente + mástil en paralelo)
4.J_J (puente + mástil en série
5.__J (mástil)

Miniswitch abajo, solo va la pastilla precision con la Jazz del puente:
1.J__ (puente)
2.JP_ (puente + medio en série y fuera de fase)
3.JP_ (puente + medio en paralelo)
4.JP_ (puente + medio en série
5._P_ (mástil)

Miniswitch enmedio, P y J del mástil en paralelo:
1.J__ (puente)
2.JPJ (puente en série y fuera de fase con medio y mástil en paralelo)
3.JPJ (puente + medio + mástil en paralelo)
4.JPJ (puente en série con medio y mástil en parelelo)
5._PJ (medio + mástil en parelelo)

20130707_201620.jpg 20130802_142457.jpg 20130707_201733.jpg 20130802_142520.jpg

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#202 por guitarsambora el 15/08/2013
Camagroc, enhorabuena¡¡ Unos trabajos muy elegantes, muy bien hechos y muy bien explicados¡¡
Subir
1
#203 por Camagroc el 16/08/2013

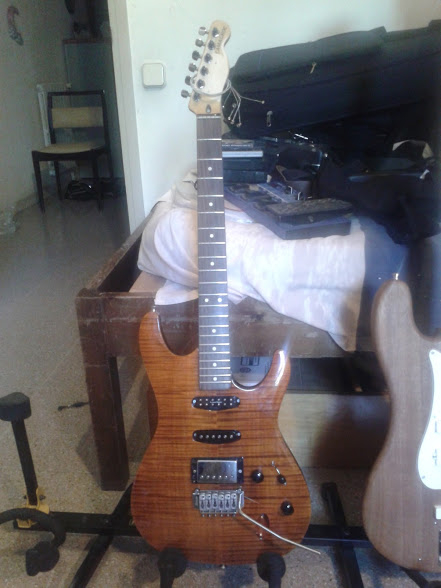

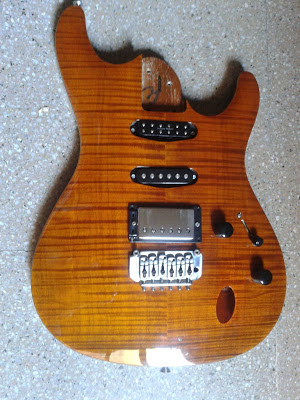

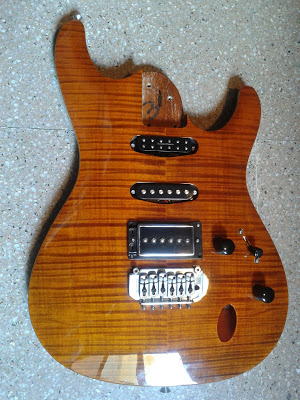

Presento nuevo proyecto.
Una guitarra cómoda y ligera para ensayar y tenerla como reserva para los conciertos.

Cuerpo de Ibanez GSA60 en color natural y tapa de arce flameado. Con el puente original.
Mástil Squier telecaster de arce con diapason de palorosa, 21 trastes y afinadores planet wave con bloqueo.
Electrónica HSH estilo camagroc:
- Selector de 5 posiciones megaswitch 1.H__ , 2.HS_ , 3.H_H, 4._SH , 5.__H
- Potenciometros de volumen y tono de 500k con pushpull para splitar las dos humbuckers de forma independiente.
- Pastilla del puente Epiphone modificada para poder pasarla a single. (provisional, quiero meterle una SDuncan JB)
- Pastilla del medio single generica (provisional, quiero meterle una Fender Tex-Mex o una pastilla de telecaster)
- Pastilla del mástil SDuncan Little'59n (definitiva)

De momento está todo presentado, para poder montarla me falta las arandelas traseras para los tornillos de anclaje al mástil; hacer agujeros nuevos al mástil; conseguir la entrada de jack tipo ibanez y algo de tiempo.


Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#204 por Camagroc el 22/08/2013
Me estaba planteando ponerle una P90 en la Tele-Ibanez, y encontré una Gibson P94! Ya la tengo!

20130822_111506.jpg 20130822_112323.jpg

Es de 4 cables, alguien sabe porquè? serà para hacer coil tapping?

En la posición central le pondré una Seymour Duncan 1/4 pound!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
