Nuevos proyectos y experimentos varios by Camagroc

#181 por iose el 21/05/2013
Pues aquí lo tienes: http://hermeticoguitar-spanish.blogspot.com.es/2009/03/diy-guitar-electronics-for-guitarists-i.html

Te va a gustar, porque es un experimentador como tú, y se complica hasta el infinito. Si sigues su guía DIY, lo comprobarás...

The Gamba Box Guitar

Subir
1
#182 por Camagroc el 11/06/2013

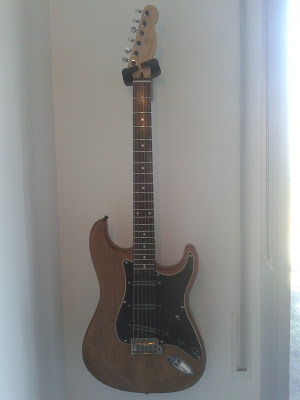

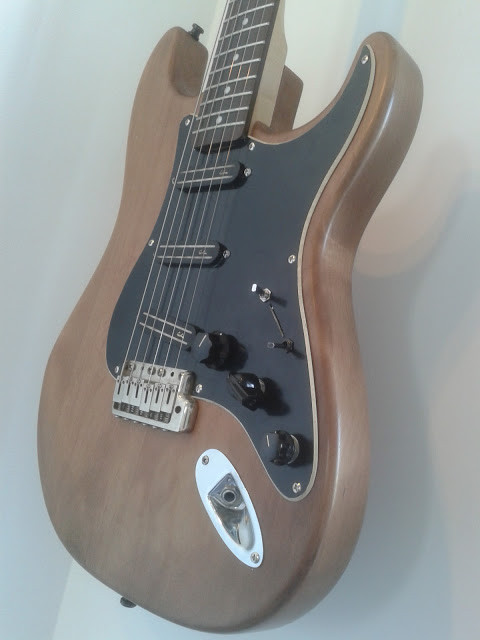

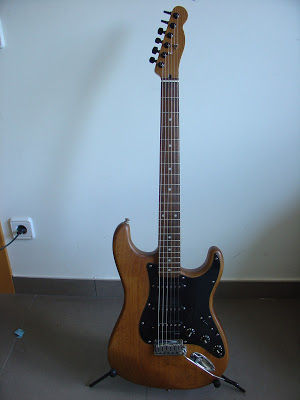

Y va otra que guitarra que he montado para recuperar dos conceptos de guitarra que ya tube y que hecho a faltar.

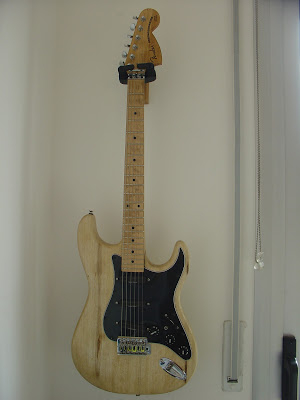

Por la parte estética, me gustó mucho una strato HSS american S-1 decapada tratada con cera a la que le puse un mástil de telecaster con diapasón de palorosa.
Por la parte funcional, me quiero recuperar la strat HHH que monté con 3 minihumbuckers Seyumour Duncan Hot rails.

DSC08317.JPG DSC00252.JPG

Para eso compré en el foro un cuerpo de telecaster con la madera vista oscurecida al forero anakronick, desmonté el mástil telecaster de una fender telecoustic que tengo en casa y no uso (a la que le montaré otro mástil tele de arce), y ayer mismo adquirí un juego de 3 minihumbuckers Godin de parte del forero ElSindrome.

El resto:

Un puente para strato de estilo PRS (lleva piezo pero no lo he conectado). Lo tenia en la Acustrat, que ha pasado a mejor vida.

Golpeador Strat blanco de 8 agujeros con vinilo negro. (compraré uno negro si lo encuentro de 8 agujeros)

Dos potenciometros para volumen y tono

Dos miniswitchs de 3 posiciones para varias combinaciones de pastillas:
· El miniswitch cromado es para las pastilllas de puente y mástil (1.puente / 2.puente+mástil / 3.mástil)
· El miniswitch negro es para la pastilla del medio (1.activada en fase / 2.desactivada / 3.activada fuera de fase un selector rotatorio de 5 posiciones para tener varias opciones de humbuckers y singles

Un selector rotatorio de 5 posiciones para varias configuraciones de humbuckers y singles:
1. HHH (todas humbuckers)
2. HSS (humbucker puente, medio y mástil singles)
3. SHS (single puente, humbucker medio y mástil single)
4. SSH (singles puente y medio, humbucker mástil)
5. SSS (todas singles)

Infinidad de combinaciones!! 34, creo
[H__] [H_H] [__H] [HH_] [HHH] [_HH] [H_S] [HS_] [HSS] [SH_] [SHS] [_HS] [S_H] [SSH] [_SH] [S__] [S_S] [__S] [SS_] [SSS] [_SS]
(fuera de fase) [HH_] [HHH] [_HH] [HS_] [HSS] [SH_] [SHS] [_HS] [SSH] [_SH] [SS_] [SSS] [_SS]

20130611_094141.jpg 20130611_094208.jpg 20130611_094152.jpg

La intención es ponerle un megaswtich de 5 posiciones y 24 pins para ponerle las 5 combinaciones tele-strat que me gusta para mis guitarras. Le he puesto los dos miniswitch porque no tenia nada mas...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#183 por Camagroc el 12/06/2013
Me ha molado mucho el sonido de las pastillas godin en la strat pero estéticamente me he dado cuenta de que ya no me gusta que la strat no lleve pastillas strat me estoy volviendo cada vez más clasicote..., antes no me gustaban nada las strats típicas con el golpeador blanco, y ahora cada vez le tengo más alergia al negro. Creo que empezó un dia en que me di cuenta de que una guitarra negra con las luces de un concierto apenas se ve...
Así que he hecho un cambio de pastillas y electrónica con lo que tenia montado en mi Hagtrgom F300 y me han quedado así:

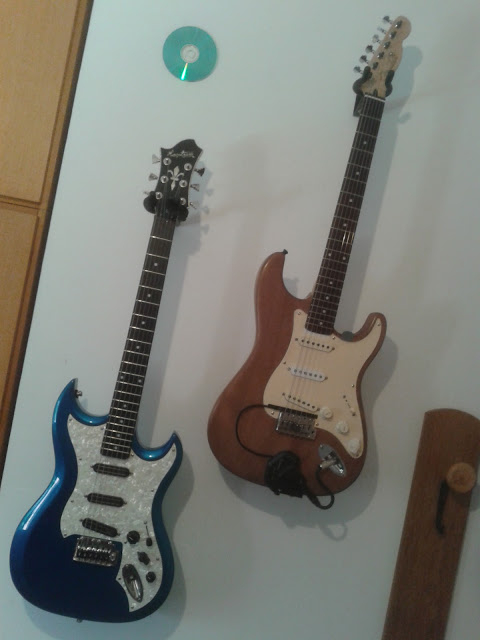

20130612_125428.jpg 20130612_125531.jpg

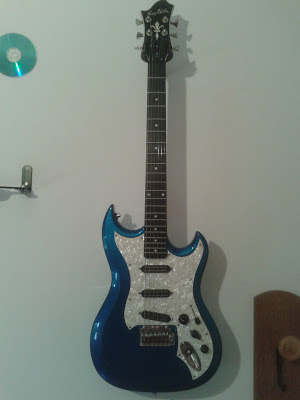

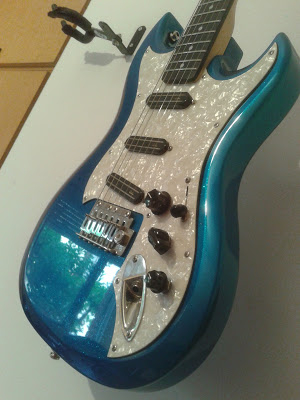

Hagstrom F300:
He eliminado los dos miniswitchs que tenia en la strat. Ahora lleva un selector 3way al estilo telecaster y un pushpull en el pote de tono que activa la pastilla central.
El resto está como lo monté en la strat.

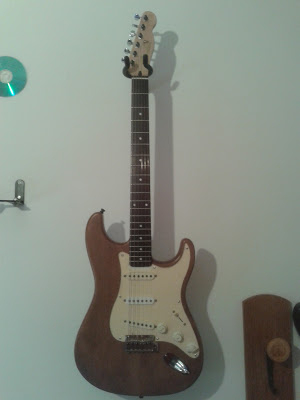

Strat:
No he tocado absolutamente nada de la electrónica, está tal cual estaba en la hagstrom

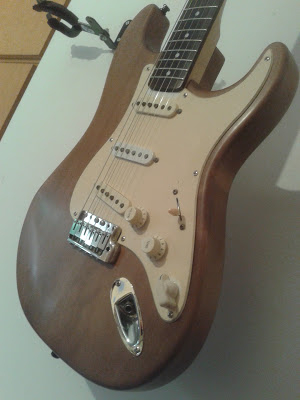

Al golpeador le he quitado el vinilo negro y ha quedado el color original, blanco envejecido de una capa.
Y para ir acorde con el golpeador he cambiado las tapas de las pastillas por unas más envejecidas. Igual he hecho con las tapas de los potes.
Me gusta mucho como han quedado las dos. Especialmente la strat, que tiene un rollo muy campestre.

20130612_125413.jpg 20130612_125502.jpg

Ah, i también le he puesto la pastilla GK3 a la strat. Que hace tiempo que la tengo desmontada y no habia forma de ponerla ni en las telecasters, ni en LP ni 335...


Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#184 por moonmark el 13/06/2013

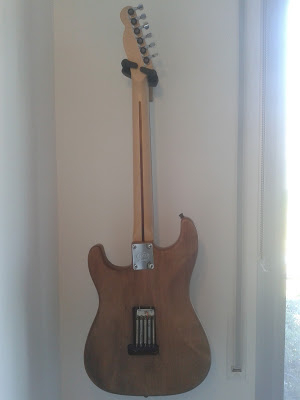

Pregunto: Los tornillos que no tiene el puente en la strat son a proposito por algun experimiento con el tremolo o es casualidad y te faltan esos dos tornillos? :D es que contigo nunca se sabe :mago:

EL QUE NO VIVE PARA SERVIR, NO SIRVE PARA VIVIR

Subir
#185 por Camagroc el 13/06/2013
No los puse porque no los tengo. tengo que comprar un juego nuevo de 6...
Pero aguanta sin problema, la guitarra de Andy Timmons lleva el puente con 6 agujeros y solo 4 tornillos.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#186 por Camagroc el 18/06/2013

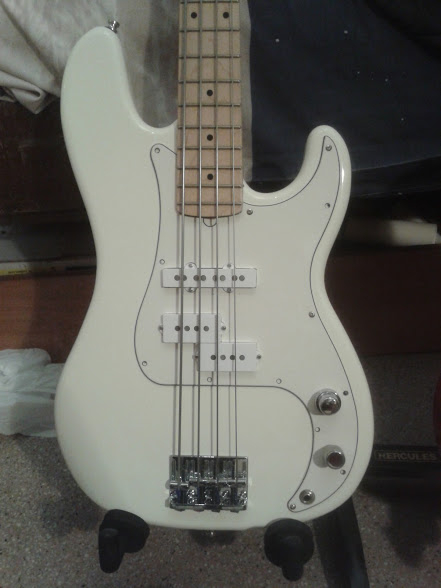

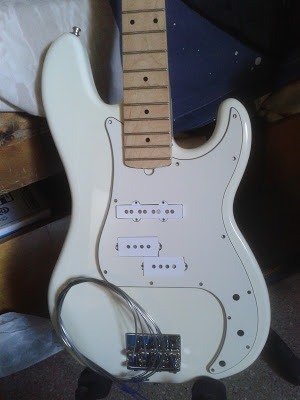

Mejorando mi Precision Bass blanco:


Pastillas Lollar Precision y Jazz de mástil. Ambas con tapas blancas.
He tenido que agujerear el golpeador y posteriormente el cuerpo.
Cuando lo tenga todo ensamblado le montaré un pote doble con volumen y tono, y un selector rotatorio de 5 posiciones:
1. pastillla Precision sola
2. las dos en série y fuera de fase
3. las dos en paralelo
4. las dos en série
5. pastilla Jazz sola.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#187 por Camagroc el 19/06/2013

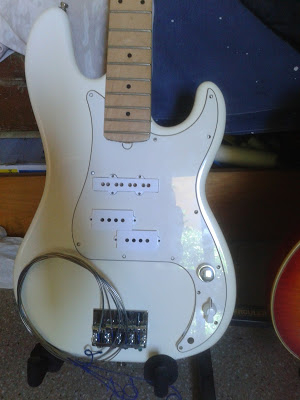

Aunque parezca que no he avanzado nada, ya tengo el pote doble y el selector rotatorio de 5 posiciones.


Estoy montando la electrónica. Cuando esté toda montada le haré unas fotos por detrás

El volumen será el boton superior y el tono el inferior.
Por probar he puesto el chicken head, pero es posible que acabe poniendo una tapa cromada de telecaster, que irá más a juego con el doble pote de volumen y tono cromados.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#188 por Camagroc el 19/06/2013
Aqui está la modificación terminada.

No me he acordado de hacerle foto a la electrónica, lo haré antes del fin de semana, tengo que desmontarlo para calzar bién una de las pastilas precision con una espumita por debajo.

Tampoco he podido probarlo con un volumen normal por no molestar, que ya es tarde... Pero aun con en volumen muy bajo se nota mucho la diferencia de sonido en las posiciones en série.
La nº2 que está fuera de fase, suena mucho más agudo, como si pusiera la pastilla aguda que no tiene, y sin perder nada de gain.
La nº4 suena a humbucker, con algo menos de definición y más gain que en las posiciones 1, 3 y 5.
Me falta probar bién las posicines 1 y 5, donde me ha costado oir una diferencia singificativa entre el sonido Precision y el Jazzbass puros.


Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
1
#189 por Camagroc el 27/06/2013
Éste fin de semana me entro una ganga al taller.

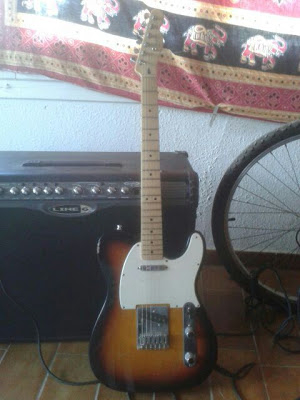

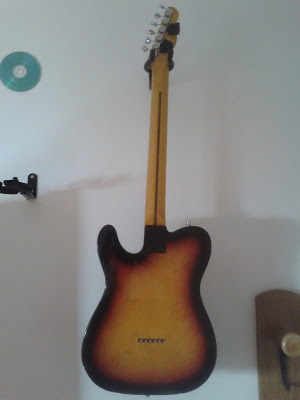

Una Fender Telecaster Standard MIM bastante "atrotinada. En 3 tone sunburst con mástil y diapason de arce, golpeador blanco y pastillas standard.

La voy a cruzar con la no-fender Thinline HH.

Las dos guitarras de origen:
20130517_120346.jpg IMG-20130510-WA0006.jpg

Mi idea es dejar la thinline configurada como una fat tele S-H 100%, dejandole el selector 5way megaswitch, cambiar los potes pushpull por unos normales, quitandole la pastilla minihumbucker y ponerle la pastilla single original de la Tele MIM.

También les cambiaré el mástil, basicamente por un tema estético. El color del mástil zurdo, és demasiado oscuro-anaranjado para el cuerpo de la no-fender thinline.

A la Fender MIM sunburst le quiero montar un sistema HSH con la minihumbucker Seymour Duncan en el puente, la single original de la telecaster en la posición central y una humbucker Epiphone que tengo por ahí en el mástil. Para eso usaré un golpeador tortoise rojizo que tengo por casa de un encargo que salio mal.

Conceptos:

20130626_220138.jpg 20130626_223926.jpg

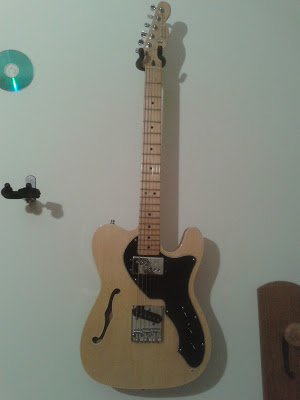

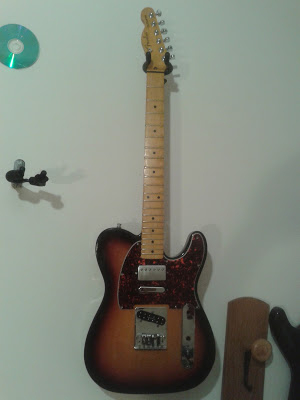

La no-fender tele thinline-fat tele-custom ya esta terminada.
Le he cambiado la punta del selector blanco tipo strat por uno negro tipo telecaster y las tapas de los potes por unas de Fender Jazz bass.

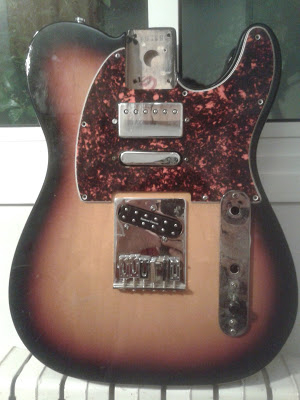

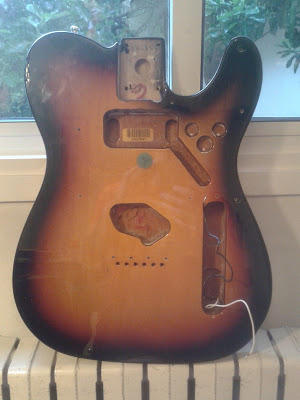

A la tele HSH solo he tenido tiempo de rutear el espacio para la pastilla single central. Por suerte el cuerpo original ya tenia espacio para una humbucker, por lo que no he tenido que quitarle tanta madera como pensaba:

20130626_203938.jpg 20130626_223503.jpg

He presentado también la placa de controles al revés, con el selector más lejos de la mano (me gusta así para evitar cambiar de pastillas accidentalmente)
Aun no sé como configuraré la electrónica, me gustaria un selector 5way megaswitch pero no cabe en la cavidad microscòpica para los controles de la telecaster... Quizas intente eliminar algo de madera por la parte interna y entonces le pondria pushpulls casi seguro en los dos potenciometros para pasar las dobles a singles. Con lo que ya tendria mis 12 o 16 combinaciones
Si no lo veo claro lo del selector, tengo otras opciones:
Selector original de 3 posiciones + un miniswitch o un pote extra para la pastilla central (ya lo hice en mi anterior Telecaster HSH)
Selector rotatorio de 5 posiciones + pote doble con volumen y tono + 2 miniswitchs para hacer humbuckers-singles.

De momento le voy dando al coco...
La estética pensaba que me gustaria más pero no me acaba de convencer... Las partes por separado me gustan mucho, pero todo junto no me acaba de gustar del todo.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#190 por Camagroc el 30/06/2013

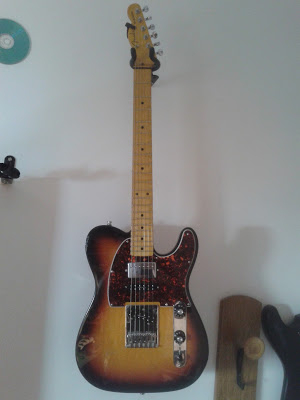

Sigo con la Telecaster Sunburst HSH.
Como estéticamente no me convencia he probado en meterle otra minihumbucker en la posición central, por lo que ahora la guitarra es una HHH!

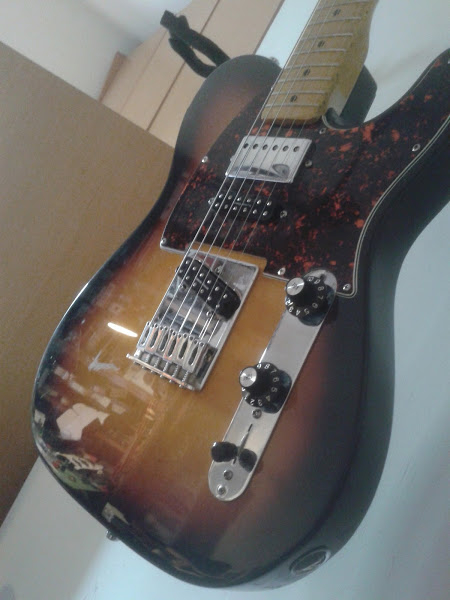

He montado la electrónica con el selector de 5 posiciones megaswitch con la configuración Tele-Strat:
1. H__
2. HH_
3. H_H
4. _HH
5. __H

Los dos potenciometros son push-pulls para hacer split coil
El push-pull del pote de volumen divide la pastilla humbucker del mástil
El push-pull del pote de tono divide ambas minihumbuckers, la central y la del puente, a la vez.

... y no hay más, en computo ofrece 5 combinaciones con humbuckers, 5 combinaciones con singles y 4 combinando singles y humbuckers. 14 sonidos bastante validos!: [H__] [HH_] [H_H] [_HH] [__H] [S__] [SS_] [S_S] [_SS] [__S] [S_H] [H_S] [_SH] [_HS]

20130629_163946.jpg 20130629_164034.jpg 20130629_164010.jpg

Después también le he puesto la pastilla GK3 pero sin atornillar porque deberia agujerear el metal del puente, pero no he hecho fotos.

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#191 por Camagroc el 30/06/2013
Me he puesto otra vez con la strat despintada que ya habia dejado apunto hace unos dias.

La ida que tengo para ésta Strat es montarla con 4 pastillla singles emparejadas de dos en dos de forma que pueda poner cada pareja (dos al mástil y dos al puente) en série o en paralelo para que suene rollo humbucker con dos en série, o rollo strat con dos en paralelo. Teniendo también la opción de dejar que suene solo una de cada pareja (las exteriores)

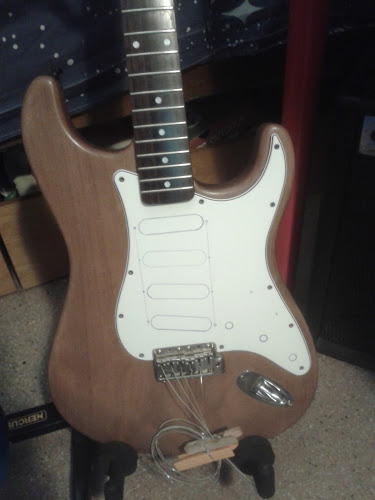

Para hacer éste invento estoy empezando con un golpeador strat sin agujeros, al que ya he marcado donde quiero que vayan las 4 pastillas:

He copiado la posición de las pastillas de puente y mástil de un golpeador strat y las otras dos pastillas las he colocado de forma proporcional a un tercio y a dos tercios de la distancia entre una y la otra. Cada una menos inclinada que la siguiente, hasta la del mástil que está vertical.

Para los controles he pensado que tendrá un volumen y un tono y en la posición del pote central habrà un selector de 3 posiciones tipo Les Paul (1.puente - 2.puente+mástil - 3.mástil)
En una posicion intermedia entre los potes y por donde caeria el selector tipico de strat habrà dos miniswitchs on-on-on, uno para cada una de las dos parejas de pastillas.
Cada selector servirà para dejar la pareja de pastillas en paralelo (sonido strat), série (sonido humbucker) o single (pastilla externa).

Ésta noche he empezado a hacer los agujeros para las pastilllas en el golpeador, a ver si mañana los termino, abro la piscina del cuerpo para que me entren las pastillas y si tengo un rato más me pongo con la electrónica...

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#192 por Camagroc el 01/07/2013
4 fotos del proceso

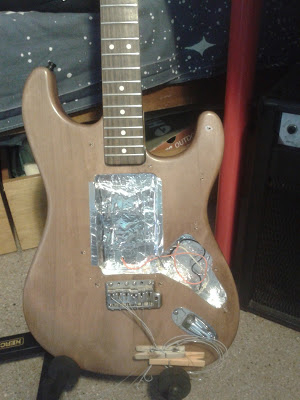

Abierta la piscina para las 4 pastillas, con apantallado.

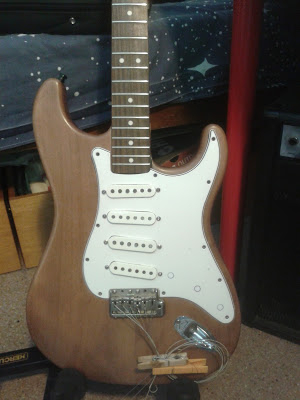

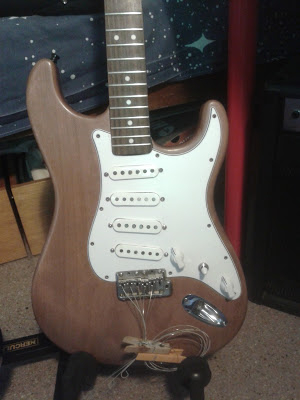

Pastillas en posición y los controles: volumen, selector y tono.
20130701_134719.jpg 20130701_140837.jpg

Me falta situar los dos miniswitchs y ponerme con la electrónica
