Va otra que está en proceso:
Chifender Telecaster, originalmente Thinline con dos singles, ahora con dos humbuckers:
Al puente una Seymour Duncan Little'59
Al mástil una Fender Wide Range que conseguí en el foro de manos del grandísimo Gerins.
La gracia de ésta Telecaster está en la electrónica. Lo primero ha sido modificar la pastilla Fender para poder splitear, como los 4 cables de las dos pastillas salen por detrás solamente he tenido que empalmar un cable en "Y" al cable que une el final de la primera bobina con el principio de la segunda.
Con la humbucker del mástil capaz de ser spliteada he montado un circuito Fat tele con un Megaswitch de 5 posiciones como si la pastilla del puente fuese una single:
1. S__ (puente)
2. S_S (puente + mástil single)
3. S_H (puente + mástil humbucker)
4. __S (mástil single
5. __H (mástil humbucker)
Para la minihumbucker del puente he montado los dos potenciometros con pushpulls, con ellos puedo configurar la pastilla de 4 formas diferentes, que a la práctica son 3 porque se puede hacer sonar una o otra singles:
Ambos pushpulls abajo - Humbucker Serie.
1. H__ (puente humbucker)
2. H_S (puente humbucker + mástil single)
3. H_H (puente + mástil humbuckers)
4. __S (mástil single
5. __H (mástil humbucker)
Uno de los dos pushpulls arriba - Single
1. S__ (puente)
2. S_S (puente + mástil single)
3. S_H (puente + mástil humbucker)
4. __S (mástil single
5. __H (mástil humbucker)
Los dos pushpulls arriba - humbucker en paralelo, que viene a ser algo similar a la 2a posicion de una strat.
1. SS_ (puente single+single)
2. SSS (puente single+single + mástil single)
3. SSH (puente single+single + mástil humbucker)
4. __S (mástil single
5. __H (mástil humbucker)

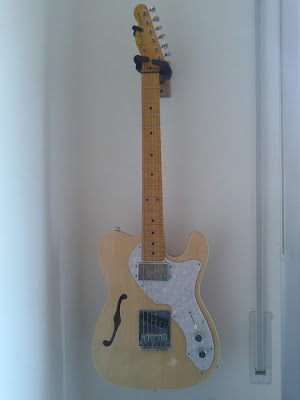

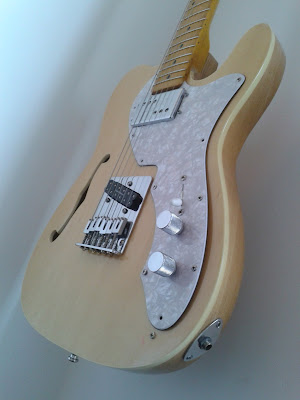

Antes - Después:
Se puede apreciar que he cambiado varios componentes originales de la guitarra:
- Mástil tele zurdo
- Golpeador Allparts blanco nacarado
- Placa de jack

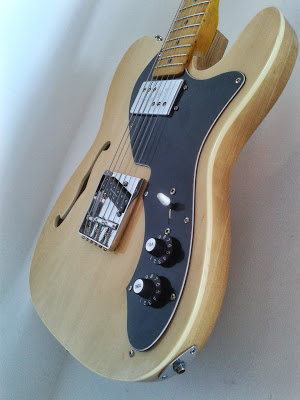

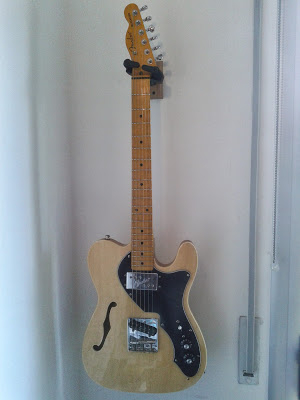

Me falta por cambiar el puente por uno de 3 silletas más clasico, y seguramente le pondré un vinilo negro encima del golpeador, me gusta más en negro:
Imagen no disponible Imagen no disponible
Chifender Telecaster, originalmente Thinline con dos singles, ahora con dos humbuckers:
Al puente una Seymour Duncan Little'59
Al mástil una Fender Wide Range que conseguí en el foro de manos del grandísimo Gerins.
La gracia de ésta Telecaster está en la electrónica. Lo primero ha sido modificar la pastilla Fender para poder splitear, como los 4 cables de las dos pastillas salen por detrás solamente he tenido que empalmar un cable en "Y" al cable que une el final de la primera bobina con el principio de la segunda.
Con la humbucker del mástil capaz de ser spliteada he montado un circuito Fat tele con un Megaswitch de 5 posiciones como si la pastilla del puente fuese una single:
1. S__ (puente)
2. S_S (puente + mástil single)
3. S_H (puente + mástil humbucker)
4. __S (mástil single
5. __H (mástil humbucker)
Para la minihumbucker del puente he montado los dos potenciometros con pushpulls, con ellos puedo configurar la pastilla de 4 formas diferentes, que a la práctica son 3 porque se puede hacer sonar una o otra singles:
Ambos pushpulls abajo - Humbucker Serie.
1. H__ (puente humbucker)
2. H_S (puente humbucker + mástil single)
3. H_H (puente + mástil humbuckers)
4. __S (mástil single
5. __H (mástil humbucker)
Uno de los dos pushpulls arriba - Single
1. S__ (puente)
2. S_S (puente + mástil single)
3. S_H (puente + mástil humbucker)
4. __S (mástil single
5. __H (mástil humbucker)
Los dos pushpulls arriba - humbucker en paralelo, que viene a ser algo similar a la 2a posicion de una strat.
1. SS_ (puente single+single)
2. SSS (puente single+single + mástil single)
3. SSH (puente single+single + mástil humbucker)
4. __S (mástil single
5. __H (mástil humbucker)
Antes - Después:
Se puede apreciar que he cambiado varios componentes originales de la guitarra:
- Mástil tele zurdo
- Golpeador Allparts blanco nacarado
- Placa de jack
Me falta por cambiar el puente por uno de 3 silletas más clasico, y seguramente le pondré un vinilo negro encima del golpeador, me gusta más en negro:
Imagen no disponible Imagen no disponible
jamas dejas de experimentar!!!
Otro proyecto fugaz!
Debido a mi encariñamiento por la Hagstrom Swede Blanca que adquirí por probar hace justo un año y que después de tunearla por completo, por el momento es mi guitarra de primera linea, hace unos dias me he agenciado con otra Hagstrom que corria por el foro, La F300 de naerynom, un curioso especímen hibrido entre SG y Strato, acabado en azul brillante y golpeador nacarado, muy psicodelica!...
La recibí el pasado miércoles y en 2 días he terminado lo que quería hacer con ella:
Estéticamente no ha cambiado practicamente nada pero, en éste caso, la belleza va por dentro... Lo único que se puede apreciar a simple vista es que le he cambiado los patines originales (silletas) por unos tipo strat, mucho menos complicados de ajustarles la altura. (en las fotos estan todos iguales, se las he hecho antes de quintar)
Lleva tres pastillas singles Strat, la de puente y la de mástil son unas Tex-Mex que le compré a gerins no hace ni 15 dias, y la pastilla central es una single que le compré a samuelguitar hace mucho tiempo para otro proyecto, no recuerdo ni de que marca es pero suena la mar de bién!
Un potenciometro de volumen
Un solo potenciometro de tono
El otro supuesto pote de tono es un balance que de tener la pastilla central en paralelo (a 10) pasa a ponerla en série (a cero), para dar sonidos estilo humbucker combinada con las otras pastillas.
Un selector 5way megaswitch con el circuito hibrido tele-strat.
Combinando el selector y el balance tiene 8 combinaciones:
Con el 3r pote a 10.
1. [s__] (single puente) - strat/tele
2. [ss_] (puente + medio en paralelo) - strat
3. [s_s] (puente + mástil en paralelo) - tele
4. [_ss] (medio + mástil en paralelo) - strat
5. [__s] (single mástil) - strat/tele
Con el 3r pote a cero:
1. [SS_] (puente + medio en série) similar a [H__]
2. [SS_] (puente + medio en série) similar a [H__]
3. [sSs] (medio en série con puente+medio en paralelo) parecido a [H_H]
4. [_SS] (medio + mástil en série) similar a [__H]
5. [_SS] (medio + mástil en série) similar a [__H]
Es un circuito muy polivalente aprovechando los recursos básicos de una configuración strat, me gusta mucho y ya lo he montado en varias strats, ya sea con el pote de balance o con un miniswitch. Por lo que cuesta el megaswitch y el pote de balance (40 - 50€?) se obtiene practicamente el mismo resultado que con el sistema S-1 de las strat deluxe.
Si se quisiera, además se podria poner uno o dos pushpulls para hacer un cambio de fase, o quizas poder poner puente y mástil en série...
Debido a mi encariñamiento por la Hagstrom Swede Blanca que adquirí por probar hace justo un año y que después de tunearla por completo, por el momento es mi guitarra de primera linea, hace unos dias me he agenciado con otra Hagstrom que corria por el foro, La F300 de naerynom, un curioso especímen hibrido entre SG y Strato, acabado en azul brillante y golpeador nacarado, muy psicodelica!...
La recibí el pasado miércoles y en 2 días he terminado lo que quería hacer con ella:
Estéticamente no ha cambiado practicamente nada pero, en éste caso, la belleza va por dentro... Lo único que se puede apreciar a simple vista es que le he cambiado los patines originales (silletas) por unos tipo strat, mucho menos complicados de ajustarles la altura. (en las fotos estan todos iguales, se las he hecho antes de quintar)
Lleva tres pastillas singles Strat, la de puente y la de mástil son unas Tex-Mex que le compré a gerins no hace ni 15 dias, y la pastilla central es una single que le compré a samuelguitar hace mucho tiempo para otro proyecto, no recuerdo ni de que marca es pero suena la mar de bién!
Un potenciometro de volumen
Un solo potenciometro de tono
El otro supuesto pote de tono es un balance que de tener la pastilla central en paralelo (a 10) pasa a ponerla en série (a cero), para dar sonidos estilo humbucker combinada con las otras pastillas.
Un selector 5way megaswitch con el circuito hibrido tele-strat.
Combinando el selector y el balance tiene 8 combinaciones:
Con el 3r pote a 10.
1. [s__] (single puente) - strat/tele
2. [ss_] (puente + medio en paralelo) - strat
3. [s_s] (puente + mástil en paralelo) - tele
4. [_ss] (medio + mástil en paralelo) - strat
5. [__s] (single mástil) - strat/tele
Con el 3r pote a cero:
1. [SS_] (puente + medio en série) similar a [H__]
2. [SS_] (puente + medio en série) similar a [H__]
3. [sSs] (medio en série con puente+medio en paralelo) parecido a [H_H]
4. [_SS] (medio + mástil en série) similar a [__H]
5. [_SS] (medio + mástil en série) similar a [__H]
Es un circuito muy polivalente aprovechando los recursos básicos de una configuración strat, me gusta mucho y ya lo he montado en varias strats, ya sea con el pote de balance o con un miniswitch. Por lo que cuesta el megaswitch y el pote de balance (40 - 50€?) se obtiene practicamente el mismo resultado que con el sistema S-1 de las strat deluxe.
Si se quisiera, además se podria poner uno o dos pushpulls para hacer un cambio de fase, o quizas poder poner puente y mástil en série...
Camagroc, muy bueno ver como te las arreglas para darles tu toque a las guitarras! Te comento que algunas fotos no se cargan, sera mi internet o que hay que volver a subirlas? De todos modos, se ven algunas y los trabajos estan muy bien logrados! Felicitaciones!
Lo otro es que tengo una Squier Bullet Strat y quede bastante sorprendido con la Fender Stratocaster SSH + Acoustic Preamp... Valdra la pena hacerle algo asi a la mia? Opina a ver si me decido :P
Saludos!
Lo otro es que tengo una Squier Bullet Strat y quede bastante sorprendido con la Fender Stratocaster SSH + Acoustic Preamp... Valdra la pena hacerle algo asi a la mia? Opina a ver si me decido :P
Saludos!
Si, bueno el tema de las fotos del principio del hilo no puedo arreglarlo. Las cuelgo siempre en el picasa y hubo un dia me dediqué a borrar fotos antiguas, sin pensar que una vez borradas se pierde el link. Como no puedo editar los post no puedo poner otra vez los links de la fotos. Es una lata.
En la que yo llamo "AcuStrat" hay dos modificaciones importantes.
1a. Para que suene a acústica como lo hice hay que ponerle un puente tipo strat pero con sensores piezoacústicos, (que para mi fué lo más complicado de encontrar) y meterle un previo de acústica (reaproveché el de una fender telecoustic que se me rompió), para lo que se le tiene que elaborar un agujero bastante importante y con mucho cuidado en función del acabado de la guitarra.
2a. El tema electrónico SSH con P90-single-humbucker es questión de hecharle imaginación, buscar pastillas y esquemas electrónicos, y montar el que mejor te funcione. Yo llevo menos 2 años con esto de modificar la electrónica y he provado decenas de esquemas, cuando hago uno que me gusta me pienso que es el mejor, pero al cabo de unas semanas se me ocurre otra cosa y lo mejoro más, o vuelvo a empezar de cero para hacer uno mucho mejor. Y así sustantivamente...
Al final lo que mas me motiva es intentar buscar el diagrama electrónico más versátil e intuitivo en cada tipo de guitarra, teniendo en cuenta sus posiblidades (nº de potes, tipo de selector, golpeador, espacio para pastillas, madera i tipo de cuerpo, madera i tipo de mástil) y sin darme cuenta, de empezar a desmontar stratocasters, que son lo mas facil porque quitas el golpeador y lo tienes todo, he acabado modificando telecasters, SGs, Les Pauls, Parkers, una Eko, una 335, etc...
A mi parecer, por no ser la tuya una guitarra de gama alta, es una obra que se le puede hacer sin mucho miedo a cagarla.
Por dificultad, yo no lo veo dificil, solo hay que hecharle tiempo, tanto en informarse, en mi caso el foro es como la biblia, y también en diseñar, pensar, experimentar, probar y volver a repetir. Si tienes ganas i tiempo metele caña. Si tienes dudas o te atrancas yo te ayudo!
En la que yo llamo "AcuStrat" hay dos modificaciones importantes.
1a. Para que suene a acústica como lo hice hay que ponerle un puente tipo strat pero con sensores piezoacústicos, (que para mi fué lo más complicado de encontrar) y meterle un previo de acústica (reaproveché el de una fender telecoustic que se me rompió), para lo que se le tiene que elaborar un agujero bastante importante y con mucho cuidado en función del acabado de la guitarra.
2a. El tema electrónico SSH con P90-single-humbucker es questión de hecharle imaginación, buscar pastillas y esquemas electrónicos, y montar el que mejor te funcione. Yo llevo menos 2 años con esto de modificar la electrónica y he provado decenas de esquemas, cuando hago uno que me gusta me pienso que es el mejor, pero al cabo de unas semanas se me ocurre otra cosa y lo mejoro más, o vuelvo a empezar de cero para hacer uno mucho mejor. Y así sustantivamente...
Al final lo que mas me motiva es intentar buscar el diagrama electrónico más versátil e intuitivo en cada tipo de guitarra, teniendo en cuenta sus posiblidades (nº de potes, tipo de selector, golpeador, espacio para pastillas, madera i tipo de cuerpo, madera i tipo de mástil) y sin darme cuenta, de empezar a desmontar stratocasters, que son lo mas facil porque quitas el golpeador y lo tienes todo, he acabado modificando telecasters, SGs, Les Pauls, Parkers, una Eko, una 335, etc...
A mi parecer, por no ser la tuya una guitarra de gama alta, es una obra que se le puede hacer sin mucho miedo a cagarla.
Por dificultad, yo no lo veo dificil, solo hay que hecharle tiempo, tanto en informarse, en mi caso el foro es como la biblia, y también en diseñar, pensar, experimentar, probar y volver a repetir. Si tienes ganas i tiempo metele caña. Si tienes dudas o te atrancas yo te ayudo!
Voy a pensarla, si ya suena complicado de armar, asumo que conseguir las cosas tambien lo sera... Gracias por tu disposicion, ojala pueda usar tu ayuda cuando tenga los materiales! Ah, y si viviera x lo menos en europa seguro te compraria alguna de tus obras!
Saludos!
Saludos!
En breve empezaré con otro proyecto bastante más radical. Como el tema será largo arbo éste hilo en luthieria:
https://www.guitarristas.info/foros/les-paul-12-cuerdas-electrica-acustica/217124#post1605277
Será una Chipson Les Paul de 12 cuerdas a la que quiero añadir un ciruicto de acústica y mejorarla pol completo.
https://www.guitarristas.info/foros/les-paul-12-cuerdas-electrica-acustica/217124#post1605277
Será una Chipson Les Paul de 12 cuerdas a la que quiero añadir un ciruicto de acústica y mejorarla pol completo.
