Nos hacemos un microfono de condensador?

  • 1
#1 por frasco el 11/12/2013

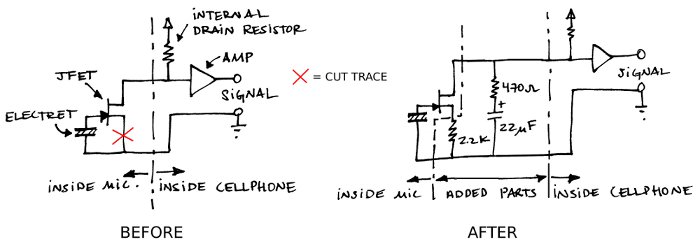

Esquema básico de la capsula con circuito típico.


Para hacernos un micro para conectar a un movil tendremos que modificar la cápsula y romper la unión entre el colector y masa del transistor interno para insertar una resistencia y reducir la sensibilidad. Así evitaremos el sonido saturado típico de las grabaciones de los teléfonos.


Con respecto a los esquemas, los hay de todo tipo, desde el buffer simple que yo he utilizado, hasta complejos circuitos con operacionales o transistores e incluso con válvulas, alimentados por baterias o a través de phantom... en fin multitud.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
12
#2 por trullols el 11/12/2013
Qué cositas más curiosas e interesantes nos traes, Frascuelo.
Gracias mil, esto es como el libro gordo de Petete, "El libro gordo te enseña, el libro gordo entretiene, y yo te digo contento, hasta el programa que viene"
:amigos:

Mi disco tributo a dIRE sTRAITS: http://www.guitarristas.info/reportajes/trullols-disco-tributo-mark-knopfler-dire-straits/2578

"...Sometimes you are the windshield, sometimes you are the Bug ..." (Mark Knopfler, The Bug)"

Subir
#3 por Ikazategi el 11/12/2013
Bien Frasco! interesante propuesta! Y no te animas a meterle una valvulica?

Reparación de equipos de Audio y amplificación
http://www.jonikazategi.com
http://www.facebook.com/ikazategi

Pol Granada Fase 2, Pabellón 12B
48530 Ortuella, Vizcaya

Subir
#4 por johnny_chable el 11/12/2013
muy bueno. Y muy barato :D

http://www.guitarristas.info/normas-foros

No os toméis la vida demasiado en serio... que al fin y a cabo no vamos a salir vivos de ella.

Subir
#5 por jose_les_paul el 11/12/2013
Fijate , que estaba harto de los micros malos que cuestan caros , y puede que esto sea solucion

https://www.youtube.com/channel/UCN8Jmps-5osNrP5tVxKkGHA/videos

Subir
#6 por dktulu el 11/12/2013
Muy buena, Frasco! :ok: El video se escucha muy nítido.
Imagino que tal cual está es omnidireccional, ¿se te ocurre alguna manera de variar el patrón polar?
Llevo unos días investigando para grabar la acústica sin tener que armar un picatoste de cables y cacharros, y quizá un array de capsulitas y un sumador o algo así pueda ser una solución...
Si descubro cualquier cosa te digo.
Un saludo!
Subir
#7 por johnny_chable el 11/12/2013
dktulu escribió:
y quizá un array de capsulitas y un sumador o algo así pueda ser una solución...
eso se oye muy prometedor.

http://www.guitarristas.info/normas-foros

No os toméis la vida demasiado en serio... que al fin y a cabo no vamos a salir vivos de ella.

Subir
#8 por Isaac95 el 12/12/2013
A esto se le llama Micrófono lavalier Diy jajaja muy bueno !!!, en mi pueblo hay un pack similar por 5 € pero es un electret pensado para escritorio ;D

técnico Freelance.

Subir
#9 por Isaac95 el 12/12/2013
dktulu escribió:
Imagino que tal cual está es omnidireccional, ¿se te ocurre alguna manera de variar el patrón polar?


Si omnidirecciónal, creo que no se puede canbiar :S

técnico Freelance.

Subir
#10 por akilius el 13/12/2013
frasco muy bueno,mira tengo un HCM1206A,con este me podría fabricar un micro inalámbrico para usar con fm?

httpwww.youtube.comwatchv=XPkQksrfXFw

Subir
#11 por MC_kleud el 13/12/2013
Gracias monstruo

Taño, luego existo.
MI GRAN CURRADA
http://www.guitarristas.info/foros/luthieria-textil-adaptacion-funda-guitarra-v/84563

Subir
#12 por frasco el 13/12/2013
#10

Compa, yo no se nada de micros, pero si buscas info sobre esa cápsula que me dices, parece que se trata de un zumbador y no de un micrófono.

:saludo:

Ya'sstamos.... ¿o no estamos a lo que estamos?

La web del luthier aficionado.

http://www.audiocosas.es/villagarlopa

Subir
