no tengo claro como conectar un altavoz adicional en el amplificador de guitarra

#1 por TonyGT-Ibiza el 17/09/2009

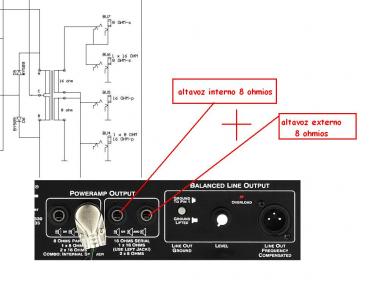

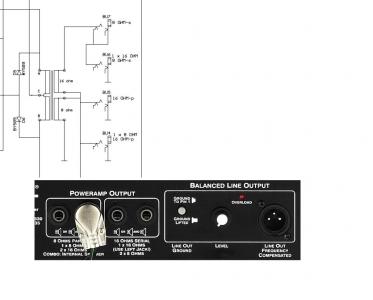

aqui adjunto un par de fotos,una del esquema y otra del panel trasero,tambien el manual y mi duda es la siguiente:
habia formulado esta pregunta en otro hilo pero al ver que no he recibido apenas respuestas hago un hilo expresamente para esto,lo siento.

resulta que como veis en la foto se pueden conectar:

en las dos entradas de la izquierda 2x16 ohmnios
1x8 ohmios,eso es evidente,cuando conectas dos de 16 se hace en paralelo y se queda la impedancia total en 8 ohmios.

las entradas de la derecha sin embargo pone 1x16 ohmios y 2x8 ohmios.ahi viene mi duda.
¿como conecto yo 2x8 ohmios en esas dos entradas para que la etapa reciba los 16 ohmios?
la unica cosa que se me ocurre es que entonces 2x8 ohmios se quedaria la etapa en 4 ohmios,a no ser que al conectar dos altavoces en esas dos entradas automaticamente se cierren y abran contactos que me lo pongan en serie y sean 16 ohmios verdad?
no se si me he explicado bien,espero vuestra ayuda,me quiero hacer una torre añadiendo otro altavoz mas de 8 ohmios para convertirlo en un 2x8 ohmios.
Archivos adjuntos:
BBCode:

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#2 por dave_mrubio el 17/09/2009
A ver, por lo que creo haber entendido... tienes una salida de 8 y otra de 16, cada una con una pareja de jacks. En la de 8 han conectado esa parea de jacks en paralelo y en la de 16 en serie para que conectes el segundo altavoz con su jack independiente y haga el conexionado dentro...

Creo que eso te dejaria una sola opciones, conectar los dos de 8 en las dos salidas de 16 en serie ya que en paralelo te dejaria una impedancia de 4 y no tienes ninguna salida de 4...

De todas formas yo de electronica tengo poquita idea (te lo digo para que consideres mi comentario en su justa medida y no le des un peso que no tiene :D) pero es lo que he podido deducir de las indicaciones que lleva, la verdad es que es un pelin lioso, pero parece muy comodo que lleve los jacks conectados dentro para evitarte el tener que conectar tu los altavoces en serie o paralelo...



Pd: Las instrucciones te dicen lo mismo que yo, que si quieres conectar dos de 8 ohm pues conectes cada uno a un jack de la salida de 16 ohm que el conexionado de esos jacks se hace dentro (eso me pasa por mirar la foto antes de leer el manual jajaj)

Local 4
http://www.myspace.com/localn4

Subir
#3 por TonyGT-Ibiza el 17/09/2009
gracias,es lo que yo habia entendido,pero queria asegurarme por que si no reviento el amplificador,si sabes ingles y me lo puedes traducir esta todo solucionado:
aqui te pongo el texto donde lo explica.


¿podria alguien traducirme el texto del archivo este que he adjuntado aqui que yo soy un melon con el ingles???????????????
Archivos adjuntos:
BBCode:

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
--216338--
#4 por --216338-- el 17/09/2009
Yo soy de la misma opinión que dave_mrubio, la conexión de los altavoces se hace popr dentro, así te quitan de problemas con las impedancias, serie y paralelo.
Subir
#5 por TonyGT-Ibiza el 17/09/2009
he preguntado al servicio tecnico de ENGL y me han dicho lo siguiente:
En este ampli tienes dos salidas, una de 8 ohms donde conectas el altavoz interior como en la foto, y otra de 16 Ohms donde tendras que conectar los dos altavoces de 8 ohms cada uno ( que el por dentro puenteara en serie para tener los 16 Ohms). Tendras que desconectar el altavoz interior que tienes en la salida de 8 ohms. Se me ocurre que lo que quieres hacer sea utilizar el altavoz interior mas otro exterior que es bastante mas lógico. Tendras que poner el altavoz interior junto con el exterior (8 ohms) en la salida de 16 ohms. Recuerda que no podras usar las dos salidas, la de 8 y la de 16 ohms a la vez, o una u otra. Un saludo
lo cual ya me confirma que tengo que conectarlo como yo me imaginaba y como vosotros dos bien me habeis dicho.
perdonad las molestias,pero tenia ue asegurarme al 100x100 era una cosa delicada que si conectaba mal podria reventar la etapa de potencia y me estaba rallando con lo de 2x8 ohmios si se conectasen internamente en paralelo serian 4 ohmios y ni pensar lo que pasaria.
dicho esto conectare mi altavoz externo segun la foto:
saco el altavoz interno y lo paso junto con el nuevo a las dos conexiones de la derecha.
Archivos adjuntos:
BBCode:

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#6 por dave_mrubio el 17/09/2009
Jeje, mi ingles es muy batallero pero de lectura ando bien (tengo mas problemas en formular yo las frases o entenderlo hablado, que estos ingleses y americanos tienen la mania de hablar muy rapido :p)

Dice tal que asi:

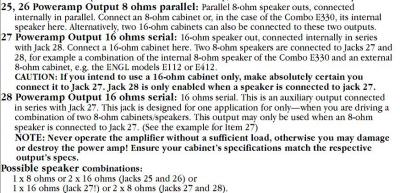

"25, 26 Salida de la etapa de potencia, 8 Ohms en paralelo: Salidas paralelas de altavoz de 8 Ohms, conectadas internamente en paralelo. Conecte aqui una pantalla de 8 Ohm o, en el caso del combo e330, su altavoz interno. Alternativamente, puede conectar dos pantallas de 16 Omh a estas dos salidas."
