Neófito comienza proyecto

#97 por teddy boy el 10/08/2009
¿Como estamos? Yo un poco jodido, pues la mano me está dando un poco de lata. Pero bueno, dejemonos de mariconadillas y al tema:

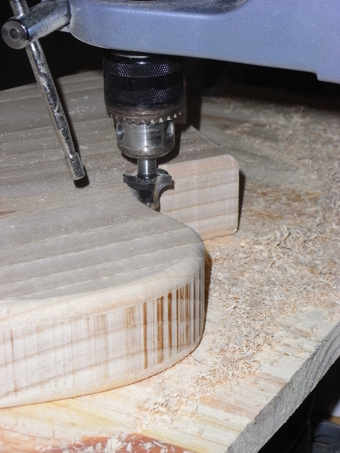

Hace un par de semanas pillé unas fresas para el tema de los cantos y, aunque aún no tocaba hacerlo, tenía tantas ganas de usarlas que no me he podido resistir. De modo que he pasado casi toda la mañana probándolas.

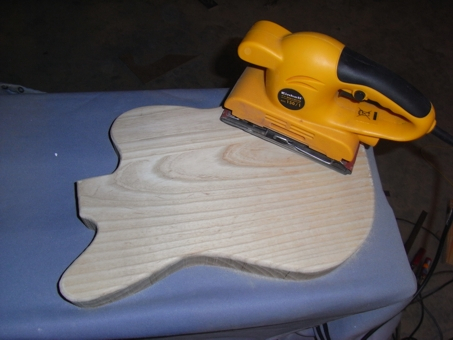

Mas tarde le dimos un repasillo con la lijadora para ver como acepta esta madera la lija, y SORPRESA!! a pesar de ser una madera muy dura, se avanza rápido con la lijadora... :aplausos: :aplausos:

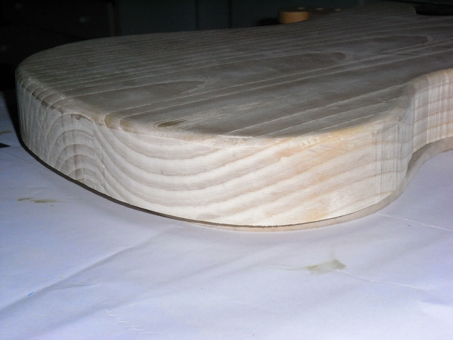

Y tras un rato para quitarle un poco las asperezas dejadas por la fresa, he aquí el resultado de una de las Jaguar, pues la tele va con bindings.


Y bueno, eso ha sido todo por hoy. Lo próximo a lo que nos dediquemos será vaciar los huecos para las pastillas y el mastil. Ahora toca :zzz: :zzz: :zzz:

!!Rock & Roll Is Still Alive¡¡

Subir
#98 por willy_rocks!¡! el 10/08/2009
jaja a domir tronco ;)
Subir
#99 por klaive el 07/09/2009
tio q pasa q te olvidas de nosotros
Subir
#100 por retrohueqqo el 07/09/2009
jooj, que bueno poder fabricarse su propia guitarra :B
Subir
#101 por teddy boy el 11/09/2009
Perdón, perdón² y perdón³. Es verdad que debería haber escrito, por lo menos para decir que sigo vivo, pero diversos motivos me han apartado del teclado por un tiempo.

Pero eso no significa que haya dejado el proyecto, sigo en ello y a buen ritmo. De modo que en estos días iré colgando fotos de todo el camino avanzado.

Empezando por...


Para los huecos del cuerpo usaremos el archiconocido método de vaciado ayudándonos primero con un taladro para finalizarlo con la fresadora. Desafortunadamente para entonces no teníamos aún fresadora, de modo que la sustituimos por el mismo taladro con una fresa insertado en un pie. Es algo tosco y se mueve de coj...nes, pero a falta de pan... :D :D :D


La verdad es que como estábamos esperando la fresadora de un momento a otro, tampoco nos esmeramos en los bordes y demás.



Para el caso nos valía con la profundidad y la situación, pues entre tanto necesitábamos seguir trabajando. Y este fue el resultado:


Y bueno, tampoco me gustaría alargar demasiado esto en plan monólogo (sería muy pesado). De modo que lo dejaremos aquí, y ver así si aún seguís al otro lado de la pantalla siguiendo el hilo, pues de otro modo sería poco mas que inservible.

Saludos a todos los foreros y disculpad este paréntesis que prometo no volver a repetir. :ok: :ok:

!!Rock & Roll Is Still Alive¡¡

Subir
#102 por willy_rocks!¡! el 11/09/2009
bonitos cuerpos :ok:
a la espera de mas fotos
Subir
#103 por sevamanga el 12/09/2009
excelente trabajo, hay fotos nuevasss???

Exodo 35:30-35
Jesús Vive!!

Subir
#104 por teddy boy el 12/09/2009
Buenas, me alegra ver que seguis ahí. Como tengo un ratito libre, incluyo un par de fotos que se me olvidaron ayer.

Como habreis comprobado la guitarra llevará dos hum, nada del otro mundo, unas Gibson Maestro (una serie de Gibson para principiantes).


Y una cosa que se me olvidó deciros ayer es que para hacer el hueco de la pastilla del puente no nos llegaba la broca al lugar donde debería estar el hueco por lo que tuvimos que improvisar un eje nuevo para el pie.


Y eso en cuanto al vaciado principal (pues estabamos a la espera de la dichosa fresadora).

!!Rock & Roll Is Still Alive¡¡

Subir
#105 por sevamanga el 12/09/2009
aquí qdamos esperando mas :)
Bendiciones

Exodo 35:30-35
Jesús Vive!!

Subir
#106 por willy_rocks!¡! el 13/09/2009
eso cada vez se parece mas a una guitarra :ok:
Subir
#107 por Red Shadow el 13/09/2009
Hermoso proyecto ;)

Antiguo Mustaine Jr.

Subir
#108 por teddy boy el 13/09/2009
Que hay de nuevo. Bueno sigamos; el siguiente punto en el guión fueron los golpeadores (así hacíamos tiempo). Para lo cual partimos de un panel rojo turtoise como este:


Una vez elegido el diseño para el golpeador (como no estamos haciendo ningún modelo en concreto decidimos customizarlo), nos fabricamos unas plantillas. Vale cualquier tipo de cartón, plástico semirígido, pero ante todo es de mucha ayuda que sea transparente.


Lo plasmamos por la parte trasera de la plancha y le dimos caña a la sierra de calar. A pesar de ser capeado (5 capas) corta muy bién y no salta.

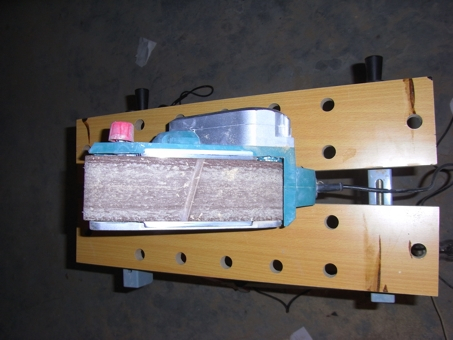

Claro está, nos dejamos un margen de seguridad por si acaso (pero como ya os digo, no hubiera hecho falta). Una vez recortado, tan solo tuvimos que darle unas pasadas con la lijadora de banda para obtener los resultados.


Y ya tenemos golpeadores, el siguiente paso será repasarlo todo con la fresadora y seguir con el vaciado.
