necesito un diagrama electrico....

#1 por Rafael Cota el 24/04/2013
como ven en le titulo, necesito un diagrama para una configuracion de una lira squier strato con una pastilla humbucker y una single, con una perilla de tono y la de volumen,.....

mi duda es esta, puede usar para esto una seleccionador de pastillas de 5 o a fuerzas debo usar uno de tres...tengo potenciometros dimarzio de este tipo (como se ve en la imagen...

bueno eso seria todo, les agradezco su atencion....
Archivos adjuntos:
BBCode:
Subir
#2 por Camagroc el 25/04/2013
Con uno de tres es suficiente. Con uno de 5, si no es que la humbucker es de 4 cables te van a sobrar combinaciones.

El pushpull para qué lo quieres?

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#3 por Rafael Cota el 26/04/2013
la neta, nose que es eso del pushpull , use un este diagrama para este.... todo bien pero el problema cuando le meto distorsion a la lira, como que se me satura y la distorsion suena despacio y solo suena un zumbido, ademas para que sirve el condensador en si.....
Archivos adjuntos:

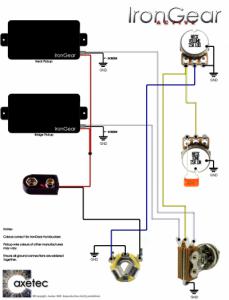

2 x active humbuckers - 1vol, 1tone, 3way toggle.jpg
BBCode:
Subir
#4 por Camagroc el 26/04/2013
El pushpull es la foto adjunta del primer mensaje.

No entiendo nada tio!

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#5 por Rafael Cota el 27/04/2013
ioohhh ya busque que es un push pull yo pense que eran unos potenciometros cuaquiera, esque quiero configurar mi guitarra de la siguiente forma, 1 humbucker, 1 single, 1 volumen, 1 tono y selector de tres, y ando queriendo buscar el circuito, encontre uno que lo pondre acontinuacion, pero no me funciona porque mete un zumbido y nose porque sera,

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=tele_1hum_1sing

el selector es de una les paul, los potenciometros son push pull dimarzio y las patillas, la humbucker es de una les paul special II y la single es de una squier strato standar....si podrian ayudarme si con ese diagrama que puse estara bien o haber que rollo porque ya no entiendo...:(
Subir
#6 por Andrew85 el 27/04/2013
Rafael Cota escribió:
pero no me funciona


Si aun no sabes mucho de cableado seguro no sabes que los colores de los cables de las pickups cambian con el fabricante. Posiblemente soldaste un cable donde no era y está haciendo acople.

Miras los códigos de colores. Son para humbukcers porqu elos single casi nunca cambian.
http://cdn.seymourduncan.com/pdfs/support/schematics/color_codes.pdf

este tiene otros más:
http://www.guitarelectronics.com/c=lcroIU9Yid3Wk8I98rTEJw0HW/category/wiring_resources_guitar_wiring_diagrams.humbucker_wiring_color_codes/

Si la sacaste de una Les Paul tal vez te sirva el codigo de color de Gibson.

Comprueba que tengas bien eso de los colores.

Otra cosa, tu humbucker es activa? Porque eso de combinar activa y pasiva no sé si es recomendable o no...

La verdad yo creo que podrías usar por ejemplo este diagrama y la pickup single coil pues ya sabes como conectarla que es más fácil:
http://cdn.seymourduncan.com/images/support/schematics/2h_1v_1t_3w.jpg

El presente mensaje no es más que una opinión personal que no constituye, bajo ninguna circunstancia, una verdad absoluta.

Subir
1
#7 por Rafael Cota el 27/04/2013
gracias por el tip, pero por ejemplo mi humbucker tiene solo un cable rojo que cubre a un cable blanco y a otro sin nada, entonces serian blanco y rojo :), y mi single seria uno negro y otro amarillo..... alguien sabe como puedo identificar cada color....se los agradecere..xp
Subir
#8 por Andrew85 el 27/04/2013
Rafael Cota escribió:
mi humbucker tiene solo un cable rojo que cubre a un cable blanco y a otro sin nada, entonces serian blanco y rojo , y mi single seria uno negro y otro amarillo

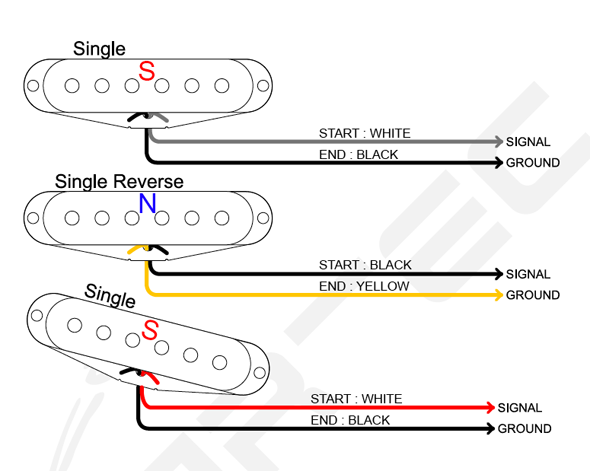

En el caso del humbucker, cómo se puede leer en el documento de código de color, el cable expuesto (bare) siempre va a tierra (o masa), esa va soladado a la cubierta del pote junto con lo demás que va a tierra. Y en el caso del single, la única referencia que encuentro es esta imagen donde hay la pikcup del medio con esos mismos colores, negro y amarillo y el negro es el hot output y el amarillo va a tierra.
http://www.its-all-about-guitar.com/images/Strat_guitar_pickup_wiring_1.png

El presente mensaje no es más que una opinión personal que no constituye, bajo ninguna circunstancia, una verdad absoluta.

Subir
#9 por Rafael Cota el 27/04/2013
gracias eso me sirvio...:)
