NECESITO AYUDA PARA AMPLIFICADOR DE GUITARRA!!

#1 por mauro julian el 12/01/2015
Hola gente necesito de sus ayudas!! tengo un amplificador HOXON SILVER LINE de 160 WATTS con válvulas ECC83 de 12A x 7. tiene 6 entradas para micrófono o guitarra,son 3 canales. El amplificador lo encontré tirado en el galpón de mi tío,y decidí repararlo,pero me encontré con unos cables cortados y una plaqueta rota y sin el transformador! Necesito saber si alguno tiene algún diagrama del circuito de como va conectado cada cable y de cuanto tiene que ser el transformador para que funcione correctamente,solo la plaqueta de la etapa pre-amplificadora esta completa (hay algunas partes rotas) y la que falta creo que es la de potencia!! Se lo re agradecería de corazón si alguno sabe donde van conectado cada cable y si tienen el circuito,algún esquema de como va se lo agradecería!! en fin gracias y abrazo grande para todos!! :saludo: ;)
Archivos adjuntos:
2015-01-11 22.40.59_Berisso_Buenos Aires_AR.jpg
BBCode:

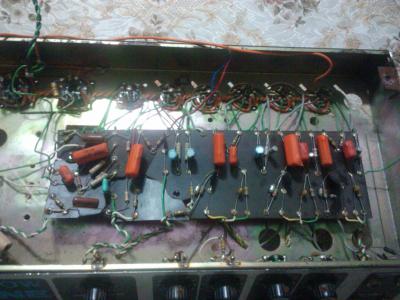

2015-01-11 22.37.40_Berisso_Buenos Aires_AR.jpg
BBCode:
2015-01-11 22.37.57_Berisso_Buenos Aires_AR.jpg
BBCode:

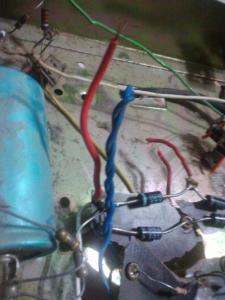

2015-01-11 22.38.48_Berisso_Buenos Aires_AR.jpg
BBCode:
2015-01-11 22.38.33_Berisso_Buenos Aires_AR.jpg
BBCode:

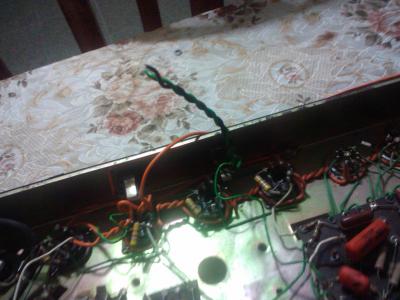

2015-01-11 22.38.21_Berisso_Buenos Aires_AR.jpg
BBCode:

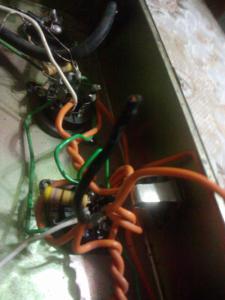

2015-01-11 22.40.23_Berisso_Buenos Aires_AR.jpg
BBCode:

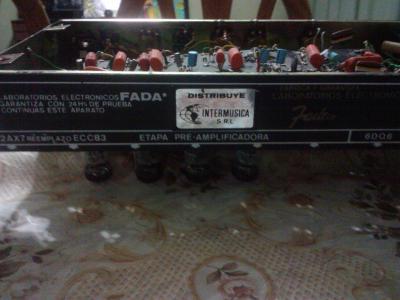

2015-01-11 22.41.55_Berisso_Buenos Aires_AR.jpg
BBCode:

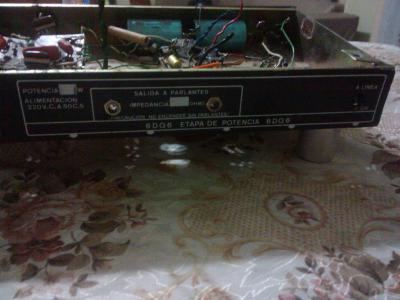

2015-01-11 22.42.06_Berisso_Buenos Aires_AR.jpg
BBCode:

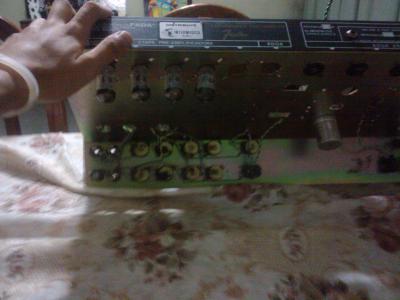

2015-01-11 22.42.27_Berisso_Buenos Aires_AR.jpg
BBCode:
Subir
#2 por luishouse el 12/01/2015
¿Lo dices en serio?
O lo llevas a reparar a un tecnico o mejor tiralo. Si metes las manos ahi sin saber, lo mas facil es que te quedes pegado. No tiene muy buena pinta, ademas de que seguro que necesita un buen repaso.
Subir
#3 por Tariu el 12/01/2015
En serio piensas que meter mano a un amplificador es decir, "conecta esto aquí"? Porque estás equivocado.. y bastante, hay que conectar, hay que revisar el paso de señal, hay que comprobar la integridad de los componentes, hay que comprobar la estabilidad en funcionamiento... y hay que hacerlo todo paso a paso porque seguramente de ese tipo de amplificadores no haya dato alguno... y de haberlo da igual porque está destrozado.

El consejo es ese, llévalo a un técnico especializado o vuélvelo a guardar, que si estaba guardado en ese estado por algo sería, pero si no tienes conocimientos de electrónica como para arreglar eso sin mirar nada, no lo toques, será mejor, te lo aseguro.
Subir
#4 por mauro julian el 14/01/2015
tengo conocimiento en electronica,es lo que estoy estudiando en una escuela tecnica de la plata. el amplificador esta completo a simple visa, solo tiene las plquetas rotas,obviamente que no voy a conectar los cables en cualquier lado porque obviamente que me va a dar alta pata xd jaja lo andube estudiando un poco y ya solde unos cables que van a la valvula,lo que me falta es hacer la placa d la parte de potencia ,despues de hacer eso lo voy a testear todo para que me de el voltaje necesario! solo quiero el circuito de la parte de potencia como es,ya ccon eso me arreglo! gracias por sus respuestas tambien genteee :) cualquier cosa lo hago de 100watts jaja!
Subir
#5 por Tariu el 14/01/2015
Pues como no se lo pidas al fabricante... mal camino llevas, porque tiene pinta del típico producto, bien copiado, bien genérico, luego adoptado por una gente que lo vende... seguramente de forma regional, como mucho sólo en tu país... y va a ser muy difícil que encuentres algo. De echo ese "Fada" con la letra de Fender es dañino a la vista :D
Subir
#6 por 33DD el 14/01/2015
HOXON

DIRECCIÓN: L Vernet 4157 - Remedios De Escalada - Buenos Aires

TELF. (11) 4276-1469
