Montando una Les Paul "low cost"

  • 1
#1 por rooney el 27/03/2013
Después de haber montado una Esquire y una Cabronita y haber visto hilos sobre el montaje de culonas de kit y restauración de Paulas..., he decidido montar una Les Paul de bajo coste.

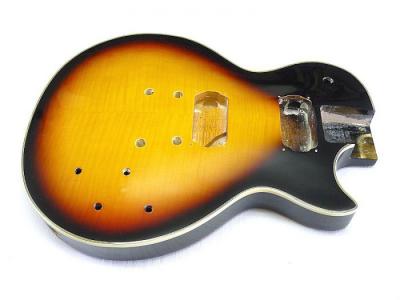

Lo primero era encontrar un cuerpo tipo Les Paul y que tuviera un precio asequible, en una web alemana que se dedica a la construcción de kits de guitarra lo encontré a buen precio.
Lo siguiente era seleccionar unas pastillas para ella, finalmente y tras leer varios artículos en foros extranjeros he optado por unas GFS de las professional series, unas humbucker con cubierta cromada de alnico II sin potear, como las primeras humbucker, para la electrónica unos potes de 500k, selector tipo toggle, cable forrado de algodón y condensadores de papel en aceite de 0,022uF.
Archivos adjuntos:
cuerpo paula.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#2 por Marcos el 27/03/2013
pues lo sigo haber como termina esto j
Subir
#3 por rooney el 29/03/2013

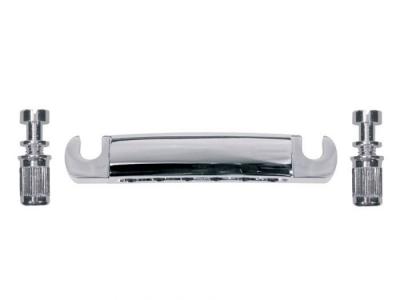

He estado mirando el tema del cordal para la Paula, los primeros que montaba Gibson eran de aluminio, los que monta ahora como standar en todas las guitarras (excepto las de Custom Shop) son de zinc. También la forma de encordar la Paula es distinta, la forma del cordal, redondeada era para pasar las cuerdas por encima del mismo, girando 180º, lo que (teóricamente) hace aumentar el sustáin de la guitarra al haber más presión de las cuerdas sobre el cordal (y por lógica sobre el cuerpo).

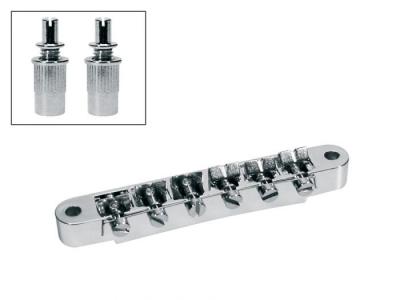

La imagen es de un cordal como el que he comprado, en aluminio, junto con un puente Tune-O-Matic.
Archivos adjuntos:
BBCode:
Puente Tune-O-Matic.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#4 por rooney el 31/03/2013
Hoy he comprobado que los potenciómetros Alpha entran perfectamente por los agujeros del cuerpo, he metido todo el cableado por el hueco desde el toggle switch hasta la cavidad de los potenciómetros y he superpuesto las pastillas metiendo el cable de las mismas hasta los potenciómetros... ¡Perfecto!

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#5 por rooney el 31/03/2013

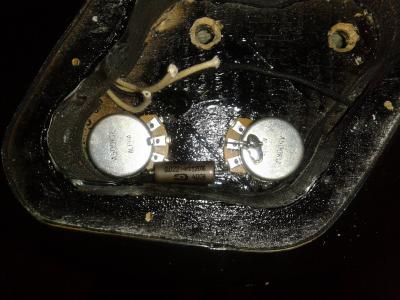

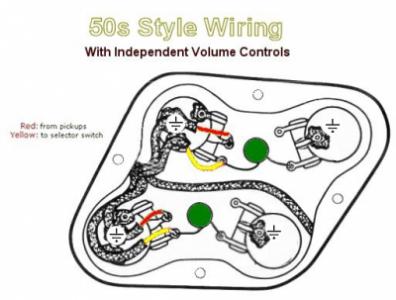

Ya he comenzado a montar la electrónica, con esta configuración.
Potes de 500k, condensador de papel en aceite de 0,022uF.
Ya he sacado las plantillas para hacer las tapas de las cavidades de le electrónica, aprovechando un retal de golpeador que me queda de unos trabajos, voy a sacarlas en estos días.
Archivos adjuntos:
BBCode:
2013-03-31 16.21.52.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#6 por rooney el 02/04/2013

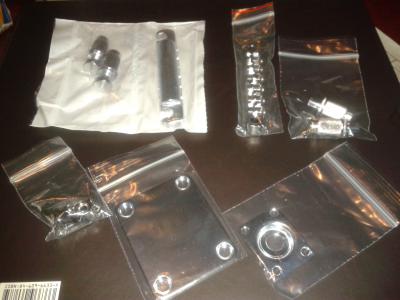

Ya han llegado algunas chuches, puente, cordal, topes para la correa...
Archivos adjuntos:
2013-04-02 08.10.49.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#7 por rooney el 03/04/2013
Ya he empezado a montar la electrónica, a falta de dos potenciómetros de los largos, los cables pasados desde el toggle hasta la cavidad de los potenciómetros.

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#8 por rooney el 04/04/2013
Probando puente y cordal

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#9 por Marcos el 06/04/2013
pues va llendo
Subir
#10 por rooney el 10/04/2013
Ayer llegaron los marcos curvos para las pastillas, y hoy he conectado la del puente y dejado la del mástil a falta de los potes largos, le he puesto el resto de la ferralla para ver cómo va quedando

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#11 por Marcos el 10/04/2013
y digo yo ,de que es ese cable que sale por un orificio del potenciometro pregunto
Subir
#12 por Doozy el 10/04/2013
siguiendo
Subir
