Montando un Decimator G-String

Hola compañeros. Desde hace no mucho tiempo, vengo dando mis primeros pasos con esto del DIY de pedales, animado sobre todo por el foro y por algunos colegas que estaban haciendo sus pinitos. Después de montar un Overdrive (el MXR de Zakk Wylde), un Booster (el microamp también de MXR) y hacer alguna cosita sencilla más (caja ABY, alguna MOD) me he venido arriba y he decidido montar esta pedazo de puerta de ruido. El esquema sacado de http://www.diystompboxes.com parecía funcionar a la gente que lo comentaba en este foro, pero después de montarlo yo no consigo que suene.
Como es un pedal con muchos componentes y la placa un poco apretadita, he intentado tomar todas las precauciones posibles para descartar ciertos errores: una vez realizada la placa comprobé minuciosamente que no había saltos entre pistas y luego, a medida que iba soldando componentes iba comprobando cada soldadura (que el componente en cuestión hiciera contacto con su pista y que no se hicieran puentes no deseados con otras pistas). Después, he soldado todo lo que va cableado (pote, switch y jacks) comprobando todas las continuidades de nuevo y estando todo bien en apariencia.
El caso es que, como comento arriba, después de todo el tinglado no suena... si hay alguien por aquí que haya montado este esquema y pueda echarme un cable para encontrar dónde está el error lo agradecería mucho.

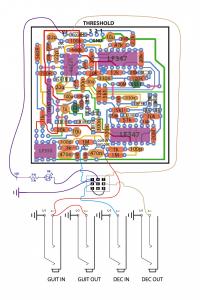

Adjunto el archivo con el layout que he seguido:

Un saludo a todos.

También podría serme de gran ayuda si alguien tiene algún esquema o layout comprobado de este pedal.

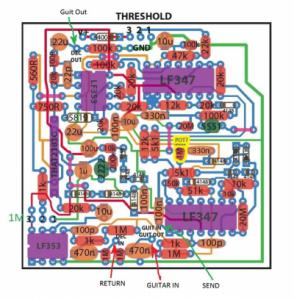

Has utilizado el MPS2222A ??? no es el 2N2222A con ese dicen no funciona; y has puesto el trimmer de 1M???? ; abajo en el LF353; abajo a la izquierda, ta numerado 3-2-1:

Hola Godsavemetal, muchas gracias por tu respuesta. Te comento. el transistor que he usado sí que es el correcto y el trimmer tb le he puesto. Si es verdad que como es la primera vez que me encuentro con uno en un layout no tenía muy claro en qué posición iba así que soldé un sockect para poder cambiarlo de posición fácilmente y parece que por ahí no estaba el problema.
Por otro lado, yo no he montado el segundo pote y he puesto directamente la resistencia de 1M (crees que el problema puede venir por ahí?? Y ya de paso, ¿qué función tendría ese pote?).
Otra diferencia es como vienen rotuladas las salidas en el layout que adjuntas ¿tu lo has montado y comprobado que funciona así? Además, hay una (el send) que apunta a una patilla de un condensador en lugar de a un pin vacío... no termino de entender esto.
Ante todo, muchas gracias por tu ayuda. A ver si damos con el fallo...

sakaro escribió:

Hola Godsavemetal, muchas gracias por tu respuesta. Te comento. el transistor que he usado sí que es el correcto y el trimmer tb le he puesto. Si es verdad que como es la primera vez que me encuentro con uno en un layout no tenía muy claro en qué posición iba así que soldé un sockect para poder cambiarlo de posición fácilmente y parece que por ahí no estaba el problema.
Por otro lado, yo no he montado el segundo pote y he puesto directamente la resistencia de 1M (crees que el problema puede venir por ahí?? Y ya de paso, ¿qué función tendría ese pote?).
Otra diferencia es como vienen rotuladas las salidas en el layout que adjuntas ¿tu lo has montado y comprobado que funciona así? Además, hay una (el send) que apunta a una patilla de un condensador en lugar de a un pin vacío... no termino de entender esto.
Ante todo, muchas gracias por tu ayuda. A ver si damos con el fallo...

Al menos te dí una guía te recomiendo que sigas bien en el hilo de donde sacaste esta versión; ahí discuten varios problemas y como solucionarlos, lamentablemente en mi país no quieren traer los THATxxxx de ningún tipo siempre con la estupidez de que NO SON COMERCIALES; ni los 3pdt, 2pdt, ni ningún HAMMOND, RETEX o caja china de aluminio ni nada referente a pedales, ya me cansé de esa cojudez, por eso yo mismo me hago mi 3pdt; mis cajas; mis JACKS neutrix, y ultimadamente mis perillas, que sigue????????????...................................... ahhhhhhh esperen un tantito van a ver esos hijos de p............... lo que voy a ser jejejejeeeeeeeeeeeeeeeeee!!!!!!!!!!!!!

sakaro escribió:

Hola Godsavemetal, muchas gracias por tu respuesta. Te comento. el transistor que he usado sí que es el correcto y el trimmer tb le he puesto. Si es verdad que como es la primera vez que me encuentro con uno en un layout no tenía muy claro en qué posición iba así que soldé un sockect para poder cambiarlo de posición fácilmente y parece que por ahí no estaba el problema.
Por otro lado, yo no he montado el segundo pote y he puesto directamente la resistencia de 1M (crees que el problema puede venir por ahí?? Y ya de paso, ¿qué función tendría ese pote?).
Otra diferencia es como vienen rotuladas las salidas en el layout que adjuntas ¿tu lo has montado y comprobado que funciona así? Además, hay una (el send) que apunta a una patilla de un condensador en lugar de a un pin vacío... no termino de entender esto.
Ante todo, muchas gracias por tu ayuda. A ver si damos con el fallo...

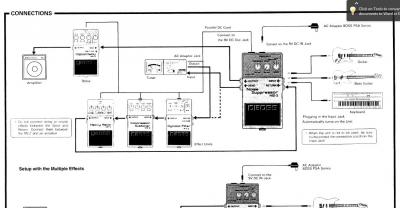

hola buena esta bien todo, conectado como ese, y la clave esta es como conectarlo la guitarra y los efectos aca va una foto de como se conecta, a y el trimmer de 1m no sirve de mucho es como para regular, pero sin el trimmer hace muy bien su trabajo igual, te lo puedo decir porque yo lo hice adios, y quedo de perillas, el trimmer es como en el pedal de octave pearl 07 que no sirve de mucho igual, pero este es peor porq ,que lo que hace es nada que no haga el potenciometro threshold saludos adios,

Hace dos semanas monte ese mismo pedal de ese mismo layout,funciona a la perfección,en mi caso si noto que cuando vario el trimmer lo que varía es el tiempo que el pedal tarda en recortar el ruido,es un ajuste que varía muy poco pero nos permite afinar un poco más el pedal.

Buenas, a ver si te sirve de ayuda.

https://www.guitarristas.info/foros/clon-diy-isp-decimator-g-string-verificado/253741

Que mas men.

Pregunta, al fin pudiste solucionar tu problema?
