Montaje distorsion Ibanez OD855, un clasico olvidado

#25 por TonyGT-Ibiza el 07/10/2013
bueno, pues tras haber estado trabajando sobre este pedal durante este tiempo he podido ajustarlo lo mejor posible para tener mas ganancia, sonido mas definido y limpio y bueno, ahora suena mejor, en el montaje vereis en las fotos que propongo algunas modificaciones que yo al mio le he hecho con lo que he conseguido que sea mas versatil y hasta incluso llegue a sacar el sonido JCM800, es alucinante lo estridente y brillante que es este pedal, tiene agudos por un tubo, ademas que la guitarra chilla y los armonicos salen solos, el sonido es muy cristalino y brillante, aunque si no nos gusta podemos girar el potenciometro de tono para quitar brillo y agudos, con eso se nos hace el sonido mas overdrive y mas fuzzero, este montaje es ideal para quien busca un sonido de guitarra agudo lleno de armonicos rollo yngwie, con el tono y el gain a tope lo sacas bastante bien.

esta informacion que dejo aqui en este mensaje es la mas completa de este hilo, deberia editarse y colocar este mensaje con las fotos y el mp3 directamente en el primer mensaje del hilo.

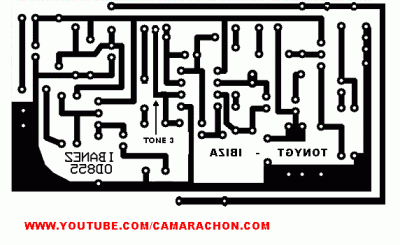

Archivos adjuntos:
BBCode:

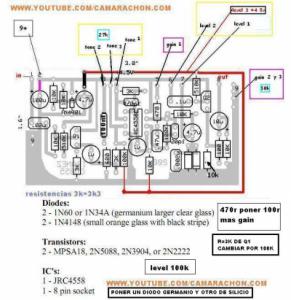

layout mod.JPG
BBCode:
BBCode:
BBCode:

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#26 por TonyGT-Ibiza el 08/10/2013

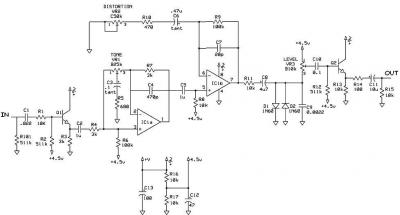

bueno, ya esta el pedal terminado, decir que al final con la cosa que el esquema estaba equivocado por varios sitios fui cambiando cosas y bueno, ya funciona como el original, pero le he añadido algunas modificaciones para conseguir mas distorsion y he descubierto que desconectando el cable del potenciometro de tono 3 convierto el tono en un control de presencia, mucho mas util que el control de tono que es un control que al girarlo me daba un tono bastante feo, pero si lo que quereis es montarlo como el original pues respetais las resistencias y conexiones que hay en el esquema, yo lo he hecho asi por que me gusta mas y es mas versatil y sin perder el sonido original del pedal con lo que consigo sacar un sonido muy marshall muy estridente, al ser un pedal muy brillante con unos agudos muy cristalinos, resaltan muchisimo los armonicos, ataques de pua etc, tambien jugando con los controles consigues convertirlo en un tubescreamer, realmente este pedal es muy interesante, esta vez he usado una caja blanca y un interruptor de palanca por que el interruptor de pie que tenia estaba mal y metia mucho ruido, decir que al ser tan estridente y resaltar tanto los armonicos, todo en este pedal tiene que ir apantallado, menos el cable de alimentacion todos los demas si, pues al ser tan estridente como digo me ha costado muchisimo trabajo porder reducir los acoples y ruidos al maximo, ya no tiene, pero me ha costado hacer un cableado todo con cable coaxial y para lo chico que es el montaje me ha dado mucha guerra.

Parece que aqui termina el hilo, espero que os haya gustado. :saludo2:
Archivos adjuntos:

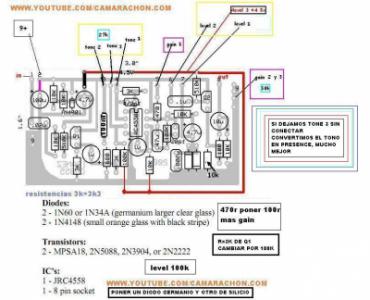

layout mod.JPG
BBCode:

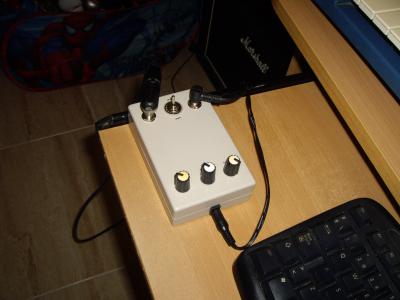

PEDAL 1.JPG
BBCode:

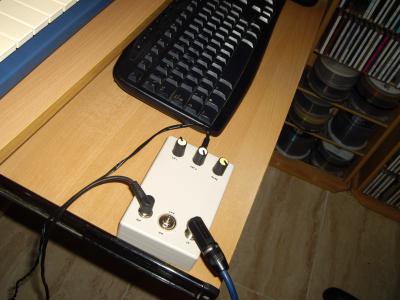

PEDAL 2.JPG
BBCode:

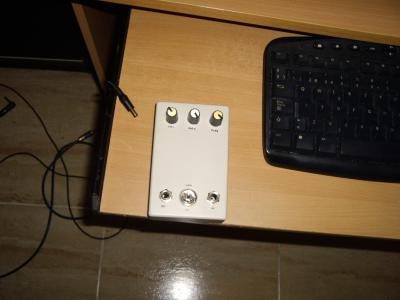

PEDAL 3.JPG
BBCode:

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
1
#27 por juanjomugo el 23/09/2014
Muy buen trabajo.

Yo he tenido el 850 y el 855 y me gusta más este último. Enhorabuena
