Montaje de una Cabronita

#13 por rooney el 09/10/2012

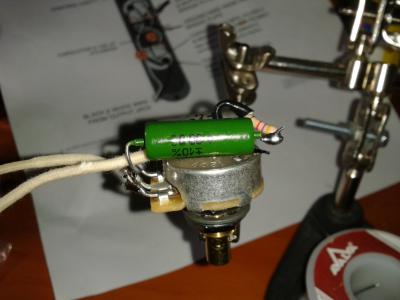

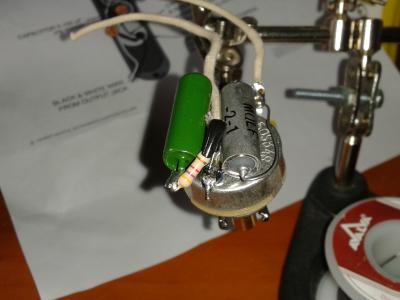

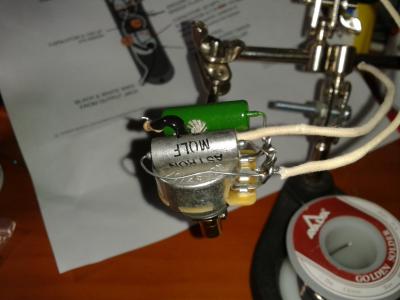

El control de tono greasebucket ya está terminado, entra justo justo en el hueco de la electrónica
Archivos adjuntos:
2012-10-09 17.02.14.jpg
BBCode:
2012-10-09 17.02.48.jpg
BBCode:
2012-10-09 17.03.13.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#14 por rooney el 28/10/2012
Sigo dando nitro y lijando cada dos manos, pero con estos días de lluvia hay demasiada humedad y la nitro no quedaría bien, despacito y con buena letra. Al final seguramente le colocaré un golpeador

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#15 por rooney el 28/10/2012

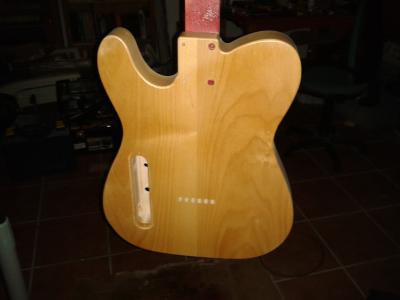

Hoy finalmente he podido dar un poco más de nitro, he cambiado de jamonero, un perchero de ruedas cumple a la perfección para usarlo como soporte para pintar
Archivos adjuntos:

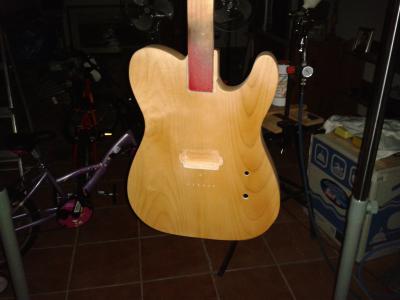

2012-10-28 20.41.17.jpg
BBCode:
2012-10-28 20.41.38.jpg
BBCode:

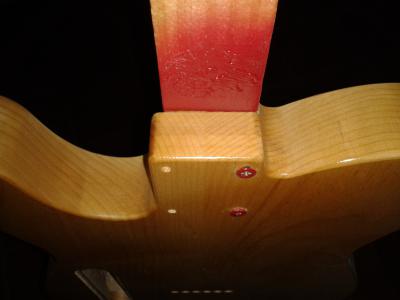

2012-10-28 20.41.50.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#16 por rooney el 19/12/2012

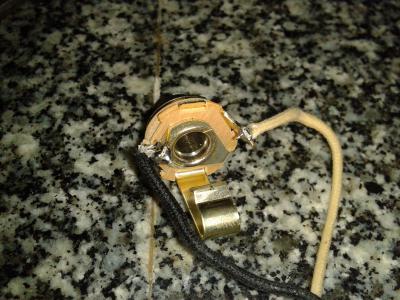

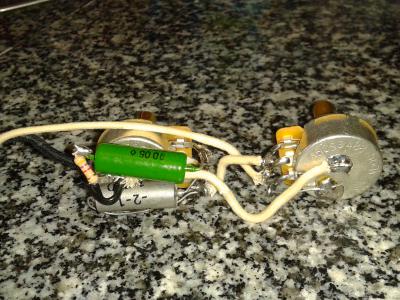

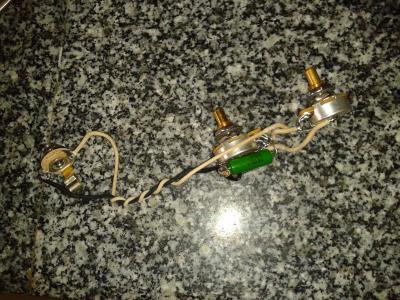

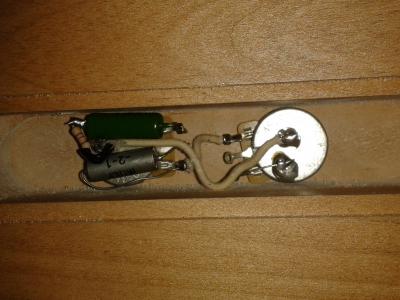

Sigo con el proyecto, he terminado el arnés para la Cabronita, he dado más nitro, el arnés entra como un guante en el hueco para la electrónica, y ya puestos he mejorado mi Esquire, le he cambiado los condensadores Orange Drop y la resistencia por condensadores de papel en aceite K40 de 0,047uF 200v y una resistencia de carbón prensado de 3,3k 0,5w con un 10% de tolerancia, como las que se montaban en los '50.
Archivos adjuntos:
Cabronita Greasebucket01.jpg
BBCode:
Cabronita Greasebucket03.jpg
BBCode:

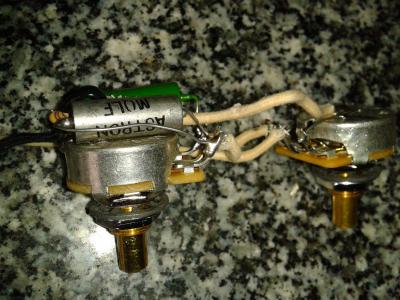

Cabronita Greasebucket05.jpg
BBCode:
Cabronita Greasebucket06.jpg
BBCode:
Cabronita Greasebucket07.jpg
BBCode:

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#17 por MALEVAJE el 20/12/2012
Que tal compañero.
Podrias especificar donde consigues el material.?
El mueble en bruto, la nitro, el papel de calcas,la electronica..
He montado varias guitarras, pero usando piezas usadas de otras y ando detrás de comenzar un poryecto virgen
Gracias y enhorabuena por el curro
Subir
#18 por rooney el 21/12/2012
Pues el material es, la electrónica en un 95% de importación, E.E.U.U, Inglaterra, Ucrania... El mueble es fabricación nacional, un forero de otro foro los fabrica en Elche (Alicante), la nitro en cualquier tienda de pintura puedes encontrar, hay un distribuidor Valresa, que tiene nitro en spray y en latones, el papel de calcas en tiendas de modelismo.

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#19 por MALEVAJE el 23/12/2012
muchas gracias compadre.
Te sigo el hilo,va a quedar cañon!
saludos
Subir
#20 por juangus_zz el 24/12/2012
Saludos compañero y muchas gracias por compartir tu montaje. Estás haciendo un buen trabajo y ya nos dirás como suena la cabrona. Yo también estoy enfrascado en el montaje de una, pero estoy en los trámites iniciales, recopilando partes y aún esperando el mástil de un compañero de foro. Pero en relación al llamado hardware de la espalda del cuerpo, ¿Has conseguido las piezas metálicas de los 6 agujeros de acceso de cuerdas? ¿Dónde? ¿Y la tapa de los potenciómetros? Recibe un cordial saludo, buena suerte y de nuevo gracias.

For Those About To Rock ¡We Salute You!

Subir
#21 por ser10vi el 24/12/2012
#20 Pues busca en ebay telecaster ferrules y te aparecerán unas cuantas, escoge al gusto.

Tokai LC53 Tonerider Generator y Telecaster Partscaster con 2 EMG 85
Dunlop High Gain Volume Pedal>Korg DT-10>Caline Orange Burst>Clon Blackout Effectors Musket Fuzz>Boss RV-2>Akai Analog Delay
Marshall JCM900 (mod DIY)>Harley Benton G412 Vintage mejora

Subir
#22 por rooney el 25/12/2012
Los ferrules para el cuerpo son Fender, el cuerpo está hecho en España siguiendo planos de Fender, las medidas son exactas, la tapa trasera he optado por colocar una de acero cromado en lugar de las de vinilo, creo recordar que la compré en Guitarfetish o en Dragonfire, es una placa de control para telecaster sin agujeros. Los domeknobs, potenciómetros (CTS), condensadores, cable forrado de algodón y demás lo he importado de Stewmac.
Juangus, la Cabronita que te vas a hacer ¿es con una o dos pastillas? Si es de dos pastillas, tengo un arnés para Cabronita con toggleswitch, y el Fender S1 con condensadores de papel en aceite con los mismos valores que monta Fender (de hecho el esquema es el de Fender para la Cabronita Especial con pastillas TVJones) lo tengo a la venta.

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
#23 por juangus_zz el 26/12/2012
Gracias a ambos por vuestra ayuda. Con respecto a la que voy a montar es con solo pastilla de puente, una TV Jones, me interesa que tenga control de volumen y tono, por lo que serían necesarios dos potes. Gracias y te sigo, me interesa sobremanera tu trabajo.

For Those About To Rock ¡We Salute You!

Subir
#24 por rooney el 12/01/2013
Cabronita montada, suena de escándalo, a falta de esperar que se asienten las piezas. Hoy, antes de irme al trabajo la he afinado y quintado y le he dado cera un poquito, decir que el control de tono es cojonudo, no se parece para nada a un tono normal, parece una tele, el puente es de tele, pero no suena a tele.

http://electronicasvintage.blogspot.com.es/
<iframe width="740" height="500" frameborder="0" allowfullscreen="" src="http://blomming.com/mm/RamonPouget/items.embeddable"></iframe>

Subir
