montaje de un 15 w hi gain

#1 por josemaricab el 15/06/2012
hola compañeros, quiero compartir con vosotros el montaje de un kit de madamp ( a15mk2). se trata de un ampli de 15 w ( casi 20w). de alta ganancia. cuenta con 2 canales (limpio y distorsion). lleva 4 ecc83 en el previo y 2 6v6 en la etapa. bueno vamos al lio:

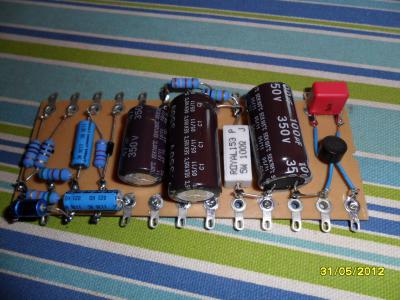

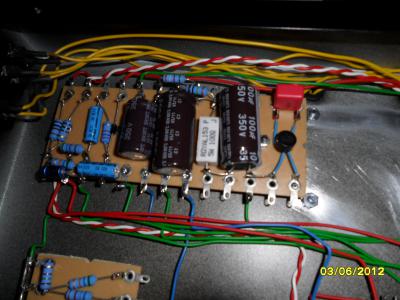

1º la tarjeta de alimentacion .

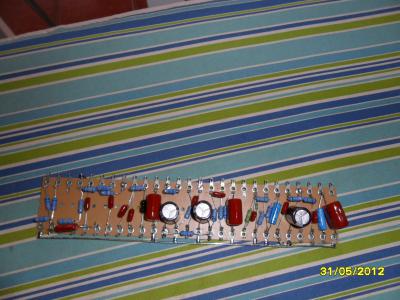

2º tarjeta de componentes

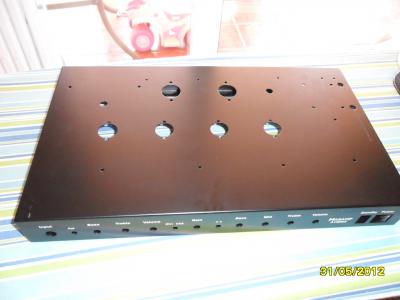

3º el chasis

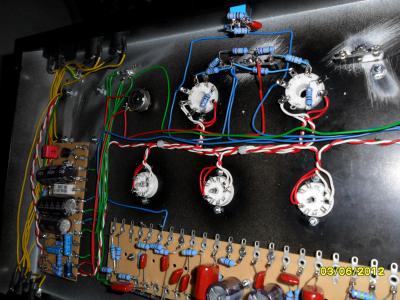

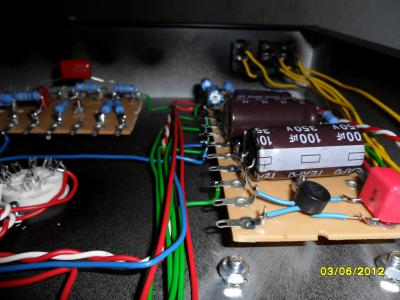

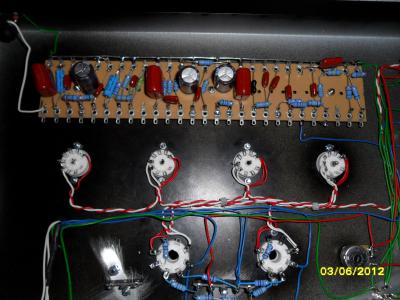

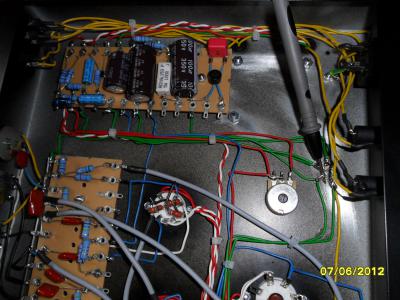

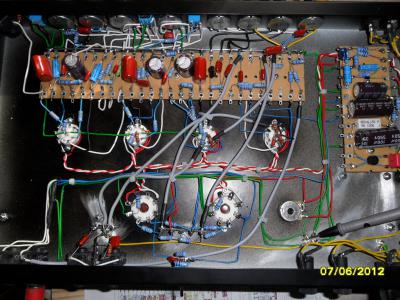

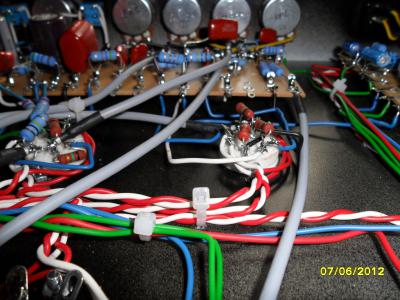

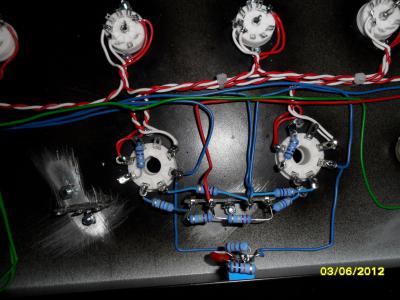

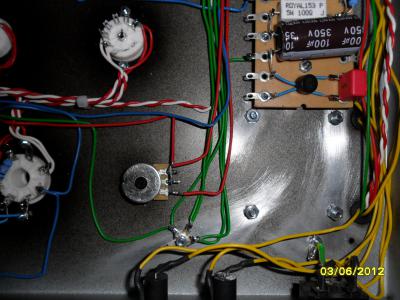

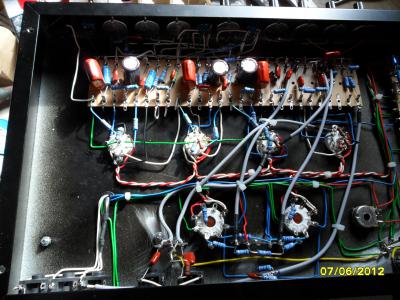

4º montaje y cableado

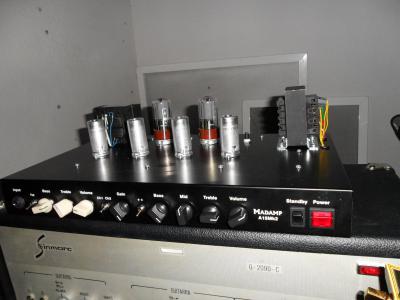

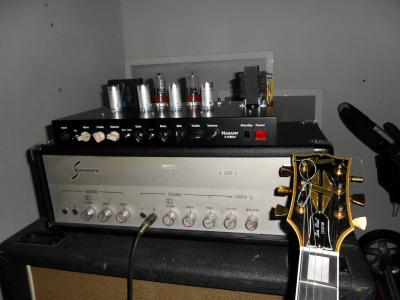

5º ampli ya terminado
6º pdfs de esquemas,listado de componentes, layout, y montaje paso a paso todo muy bien explicado.
salu2.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

"Vivimos en un mundo donde nos escondemos para hacer el amor, mientras la violencia se practica a plena luz del día"

Subir
3
#2 por josemaricab el 16/06/2012
y ahora a por la pantalla, tenia mil ideas y mil dudas, sobre si poner 1 cono o 2 conos, si hacerla cerrada , abierta o bass reflex.
al final hare una caja cerrada, de 77x47x40 y le pondre un celestion v30 y un celestion g12h, creo que haran buenas migas. actualmente el ampli lo he probado solo con una 4x12 que lleva 4 celestion g12m de los antiguos (rola-celestion), creo ( corregirme si me equivoco) que sonara mejor con la 2x12 (v30+g12h). saludos

"Vivimos en un mundo donde nos escondemos para hacer el amor, mientras la violencia se practica a plena luz del día"

Subir
#3 por TonyGT-Ibiza el 17/06/2012
gracias por compartirlo tio, por cuanto viene a salir un kits de estos?

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#4 por josemaricab el 17/06/2012
hola toni. sale por 279€ + 17( de envio).
saludos.

"Vivimos en un mundo donde nos escondemos para hacer el amor, mientras la violencia se practica a plena luz del día"

Subir
1
#5 por MissiN Music Electronics el 18/06/2012
¿Qué tal suena?

PD: Buen trabajo.

http://www.facebook.com/missinmusic
instagram @missinmusic

Subir
#6 por josemaricab el 18/06/2012
hola missin ,suena de muerte, en cuanto me lleguen los altavoces grabare algo, aunque sea con el micro del karaoke, jeje ( no tengo otro micro) , ahora os dejo unos samples del a15mk2 de su pagina web. saludos.

"Vivimos en un mundo donde nos escondemos para hacer el amor, mientras la violencia se practica a plena luz del día"

Subir
#7 por TonyGT-Ibiza el 19/06/2012
buen trabajo compañero, suena de lujo tio, ahora te queda hacerle un buen mueble, la verdad es que vale la pena, menudos limpios y distorsiones, ademas teniendo en cuenta lo que pierde una grabacion a escucharlo en el sitio, de lujo tio, buena compra y vaya, te ha salido barato por que te ahorraste la mano de obra, piensa que un cacharro de estos cableado punto a punto te cuesta un riñon.

ATENCION! ¿HAS ESCUCHADO MI CD FLAMENCO/SHRED/RUMBA?BAJATELO GRATIS AQUI,COPIA Y PEGA EL SIGUIENTE ENLACE EN EL NAVEGADOR!!:
http://www.mediafire.com/?st3eencvc39n98m
Aprende guitarra nivel basico/avanzado con mis videos:
http://www.youtube.com/camarachon

Subir
#8 por juanf el 25/06/2012
Muy bueno si señor, y gracias por compartir el manual y el esquema.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#9 por olmost el 26/06/2012
Joe! Qué bien suena! Tiene que ser una alegría enorme el montar un ampli y que luego suene así de bien.

Una pregunta: ¿qué se necesita para montarlo? sólo un soldador?

Mi grupo, Hyperboria
Facebook | Twitter | Youtube | Web

Subir
#10 por josemaricab el 26/06/2012
hola olmost, para montarlo necesitaras un soldador y alguna herramienta para montar los zocalos conectores y demas como ( destornillador, alicates pequeños , llaves de tubo pequeñas, pela hilos y poca cosa mas) y para las pruebas de tensiones y ajuste de bias, un tester, y un altavoz de 8ohm 25w, baratillo. o en su defecto una resistencia de 8 ohm 25w, y muuuuucha paciencia.
venga animaros que os puedo asegurar que vale la pena, y la satisfaccion que da el hacerte un cacharrito de estos es enorme. viene todo muy muy bien explicado como hacerlo paso a paso.
ahora ya he echo los muebles del ampli y de una pantalla 2x12, y estoy esperando los altavoces y demas cosas de banzai, que por cierto, son cada vez mas lentos.
saludos

"Vivimos en un mundo donde nos escondemos para hacer el amor, mientras la violencia se practica a plena luz del día"

Subir
#11 por josemaricab el 28/06/2012
bueno, pues ya me llegaron los dichosos altavoces, habia pedido un vintage de 16 ohm y un g12h de 16 ohm. y " sorpresa" uno es de 16 ohm y el otro de 8 ohm.
haber como narices monto yo esto.
pues nada llamo a banzai para la devolucion del vintage que por error me ha venido de 8 ohm, y su respuesta es que por un error en las pegatinas no tienen estock hasta dentro de 10 - 15 dias laborables. que les mande yo ahora el altavoz y cuando tengan ellos me mandaran el que toca( calculo un tiempo de espera de 1 a 2 meses).
les propongo yo otro cambio, devolver el g12 h de 16 ohm por el mismo en 8 ohm, asi tendria 2 altavoces de 8 0hm que tambien me vale. pero haciendo el canje asi" ellos mandan el paquete y cuando yo lo reciba, el mismo mensajero recoge el paquete para ellos". esto es mucho mas rapido al menos para mi que soy el perjudicado.
su respuesta es que lo del altavoz si, pero lo del canje no porque esa no es la forma de proceder. osea que yo me tengo que fiar de lo que ellos manden aunque no sea lo que yo pida, pero ellos no se fian de mi.
llevo 2 pedidos con banzai y 2 fiascos, me parecian mas serios estos de banzai, vamos que si asi es como se ganan los clientes " apañaos " van. saludos

"Vivimos en un mundo donde nos escondemos para hacer el amor, mientras la violencia se practica a plena luz del día"

Subir
#12 por olmost el 28/06/2012
Joe, pues si que ponen pegas, cuando han sido ellos los que se han equivocado... a ver si puedes solucionarlo y hacer tronar al "pequeñin"

Mi grupo, Hyperboria
Facebook | Twitter | Youtube | Web

Subir
