Modificar circuito de Superstrat

#1 por metalvana el 16/11/2011
Que tal foreros! Como el título indica, quiero modificar el circuito de mi super strat, una washburn de la serie X.

La guitarra actualmente tiene dos humbuckers, el switch de 3 posiciones y un pote de tono y uno de volumen, como muchas otras super strats. Pero quiero quitarle el switch y el humbucker del mástil. Me gusta el blues y hago un intento de blues a veces, pero normalmente y en ensayos solo uso la pastilla del puente por los generos que toco, punk, hardcore, algo de metal, noise, grunge, etc. Así que quiero modificarlo yo mismo.

Tengo algo de conocimiento en electronica, no demasiada pero la suficiente como para decir "posiblemente pueda hacerlo yo mismo"

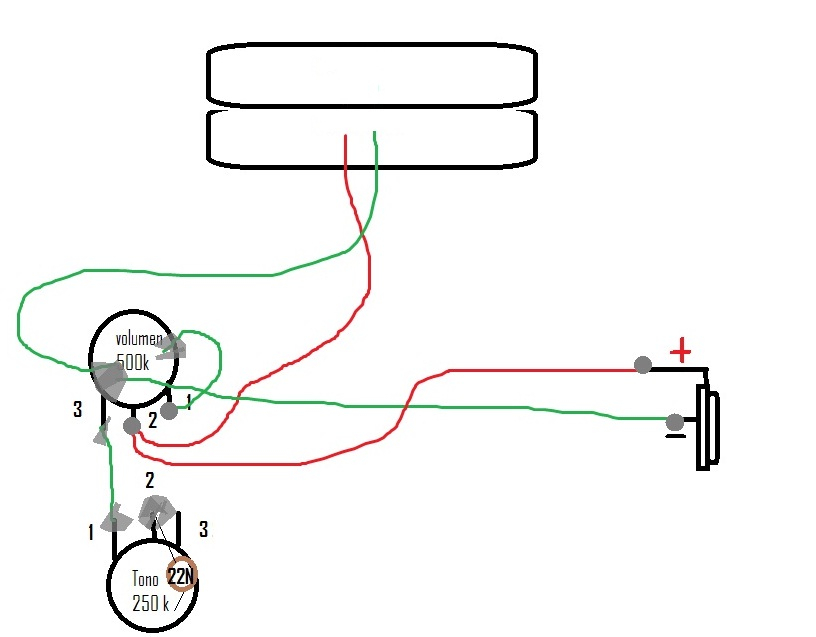

estudiando circuitos llegué a concluir que el circuito de la siguiente manera quedaría bien para lo que quiero:


Lo que me gustaría como resultado sería: Humbucker, pote de volumen, pote de tono.

Mi esquema, está bien? Está mas o menos bien o está completamente errado? :mrgreen:
algun forero con más conocimiento que el que tengo podría ayudarme? No me gustaría lanzarme a quitarle todas las tripas a "washi" sin antes saber lo que tendría que hacer.

No voy a hacer más largo el tema, espero que alguien pueda ayudarme. Gracias desde ya.
