Hola a todos! Como las proximas 2 semanas tengo tiempo libre, queria hacerle unas modificaciones a mi guitarra, una squier stratocaster, para que suene un poco mas a mi gusto. Entre estas modificaciones esta hacer un cableado similar al de la red special de Brian May.

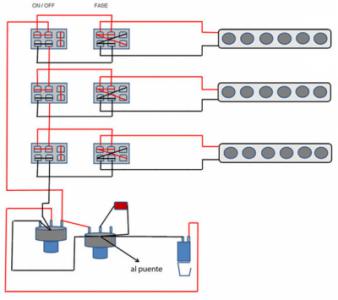

Este seria el esquema, vale aclarar que falta la conexion al otro potenciometro de tono


Viendo esto y averiguando un poco mas en internet me surgio una duda, ya que no logre entender completamente (la mayoria de las paginas estan en ingles y se me dificultan ciertos terminos): estos seis switches que se usan, son todos de 3 posiciones? Es lo unico que me ha detenido para comenzar con mi proyecto. Espero que alguien pueda aclarar mi duda. :D

"SALVEMOS EL CHAT"
entra aqui y brindanos tu apoyo: http://www.guitarristas.info/chat

campaña a favor del tan decaido y sobrevalorado chat...!!

Subir
#2 por Tariu el 25/03/2013
No se ve la foto
Subir
#3 por Nico Gallardo el 25/03/2013
#2 que raro, yo lo puedo ver. dejo el link de la imagen y la subo tambien

http://www.guitarraonline.com.ar/construccion/strato/circuitoredspecial.jpg
Archivos adjuntos:
BBCode:

"SALVEMOS EL CHAT"
entra aqui y brindanos tu apoyo: http://www.guitarristas.info/chat

campaña a favor del tan decaido y sobrevalorado chat...!!

Subir
#4 por yopoalex el 25/03/2013
Me parece que los de la izquerda son on-off y los de la derecha son de 3 posiciones on-on-on. Si usas on-off-on no te va a funcionar. Los de 3 posiciones deben ser para Serie/ Paralelo/ Fuera de fase. Si fueran on-off también, no le encontraría sentido a que tuvieran otro switch de on-off adicional..., pero en realidad no soy ningún experto en el tema. Es lo que puedo ver de lo que he aprendido... .

Saludos.
Subir
#5 por Tariu el 25/03/2013
Ahora sí,

son switches de 2 posiciones, 2 circuitos... una para conectar o desconectar la pastilla y otra para ponerla en serie o en paralelo
Subir
#6 por Nico Gallardo el 25/03/2013
#5 osea que el de serie/paralelo es encendido-encendido no?

gracias por la ayuda, a la tarde me ire a comprar las cosas a la casa de electronica, que aqui es temprano todavia

"SALVEMOS EL CHAT"
entra aqui y brindanos tu apoyo: http://www.guitarristas.info/chat

campaña a favor del tan decaido y sobrevalorado chat...!!

Subir
#7 por Tariu el 25/03/2013
Los 6 son on-on (aunque uno haga de on-off es sencillamente porque se abre el circuito)
Subir
#8 por Nico Gallardo el 25/03/2013
#7 claro, preguntaba por la funcion que tendrian en el circuito, los seis son iguales

"SALVEMOS EL CHAT"
entra aqui y brindanos tu apoyo: http://www.guitarristas.info/chat

campaña a favor del tan decaido y sobrevalorado chat...!!

Subir
#9 por Camagroc el 26/03/2013
Si quieres provar algo diferente, yo le hice a una strat un circuito insipirado en la bryan may, pero con solo 4 switch, dos on-on y dos on-off-on. Consiguiendo las mismas combinaciones de la brian may además de algunas más en paralelo:

Camagroc - BCN

Experimentador, modificador, creador de engendros varios y bajista del montón.

http://www.facebook.com/CamagrocInstruments
http://www.facebook.com/detuatugrup
http://www.facebook.com/thesfinters

Subir
#10 por Nico Gallardo el 27/03/2013
#9 ahora me pondre a verlo, pero no es el mismo circuito que el de la red especial creo, tiene algunas diferencias

ya tengo los switchs, por la mañana empiezo a desarmar y soldar. subire fotos

"SALVEMOS EL CHAT"
entra aqui y brindanos tu apoyo: http://www.guitarristas.info/chat

campaña a favor del tan decaido y sobrevalorado chat...!!

Subir
#11 por Camagroc el 27/03/2013
No, no es el mismo circuito pero creo que me acordaria y te lo podria dibujar.

Hay dos conceptos que utilitzé para mejorar el circuito reduciendo el nº de switchs de 6 a 4 y aumentando las posibilidades.
El truco es ver como se montan los switchs on-on para cambiar de fase. Si montas el mismo cableado pero en un switch on-on-on tienes un selector de 3 posiciones que para una pastilla te la puede activar en fase, desactivar o activar fuera de fase.
Con que montes solo dos de éstos switchs ya es suficiente puesto que cambiar la fase de la tercera es redundante.
En mi caso la pastilla con el switch on-on era la del puente, y las de 3 posiciones la del medio y la del mástil.
Sólo con eso ya tendria todas las combinaciones de una red special (solo con 3 switchs en vez de 6)

El cuarto switch es para "fenderizar" algo el sonido de la guitarra poniendo una de las pastillas en paralelo. En mi caso, la del puente. Así puedo tener el típico sonido strat con puente y medio en paralelo, el típico sonido tele con puente y mástil en paralelo, y lo mejor para mi gusto, mástil y medio en sèrie (humbucker) con puente en paralelo, que es parecido al sonido de una fat tele.ç
