Modificaciones del GA5 Harley Benton

cmgomez
#145 por cmgomez el 07/04/2014
#140

Hola madness8, hace poco que he comprado de segunda mano el cabeza GA5 que traía ya realizadas alguna mod, como la de R1 (1M) y la de R15 (interruptor 1,5 K o tono), y el cambio de condensadores. La mod del master volumen que has hecho en qué consiste?, ya que estoy interesado en ponérsela, pero hay tanta información que no me aclaro.
Subir
OFERTASVer todas
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
madness8
#146 por madness8 el 07/04/2014
Es algo muy simple. Consiste en poner un potenciometro que regula el volumen y el pote original del volumen se combierte en el gain, por eso puedes hacer crujir el ampli a volumenes aptos para tocar en casa y no molestar a nadie.
Hay que quitar un par de resistencias y en su lugar soldar los cables que van al pote del volumen. En cuanto tenga un rato subo un par de fotos para que te hagas una idea.
Un saludo.
Subir
1
madness8
#147 por madness8 el 07/04/2014
Lo primero que hay que hacer es un agujero en la parte delantera del chasis para poder poner el potenciometro (A500K). Lo puedes hacer donde quieras o donde tengas sitio. En mi caso yo lo he puesto asi:
Imagen no disponible

Despues tienes que retirar JP4 y R5. Y una vez hayas quitado estos dos componentes cableas tal y como aparece en las fotos.
Imagen no disponible
Imagen no disponible
Imagen no disponible

Espero haberte aclarado tus dudas y cualquier otra pregunta no dudes en consultar, si sé intentaré responder lo mejor posible.
Subir
1
cmgomez
#148 por cmgomez el 08/04/2014
Muchas gracias madness8, ahora sí que me aclaro, una imagen vale más que mil palabras. Por cierto, he estado leyendo que querías cambiar las válvulas, yo de momento le he cambiado la del previo, la 12AX7 que traía de marca "CHINA" (literalmente), por una TAD. El cambio de la EL84 dicen que no se nota mucho, de serie trae una Sovtek, que seguro que habrá válvulas mejores pero yo creo que cumple. Tampoco he podido valorar mucho el cambio de la válvula por falta de tiempo, pero es lo primero que recomiendan hacer.

En las imagénes veo que has cambiado los condensadores por Orange drops. En el mío están cambiados por unos MKP. Se nota el cambio?

Y por último, respecto al interruptor de cambio de la R1 por 1M, el mío comprado de segunda mano, traía la mod con un pote de 1M, al que se le suelda la resistencia de 68K que traía de serie, consiguiendo tonos intermedios entre el original (68K) y el de la mod a 1M, te lo comento por si te resultara interesante.
Subir
madness8
#149 por madness8 el 08/04/2014
Buenas cmgomez, me alegro de que te hayan servido las fotos y las explicaciones.
Pues las valvulas al final no las cambié pero si que estoy pensando en cambiar la del previo mínimo, asique ya comentaras si se nota la diferencia cuando pruebes el ampli con mas tiempo.
Por otra parte, en cuanto a los condensadores, yo tambien compre el ampli de segunda mano y estos ya estaban cambiados por el antiguo dueño, asique no he podido valorar la diferencia.
Para acabar, no se me había ocurido lo del pote para alterar el valor de R1. Ya te agradezco tu opinión y igual con un poco de tiempo hago esta modificación.
Subir
cmgomez
#150 por cmgomez el 09/04/2014
Que tal madness8, pues lo dicho en cuanto pueda te comento si se nota la diferencia del cambio de válvula de la 12AX7, y cuelgo unas fotos del pote de la resistencia de R1. Saludos.
Subir
Iván Torres
#151 por Iván Torres el 15/02/2015
Hoy me he levantado con ganas de meterle mano al GA5 que tenía por ahí medio olvidado y me he acordado de este post.

Menuda desilusión cuando he visto que no funciona ninguna de las imágenes del primer post, me tocará investigar por mi cuenta :(
Subir
Iván Torres
#152 por Iván Torres el 15/02/2015
Vaya, el foro ya no me deja editar mi post anterior :(

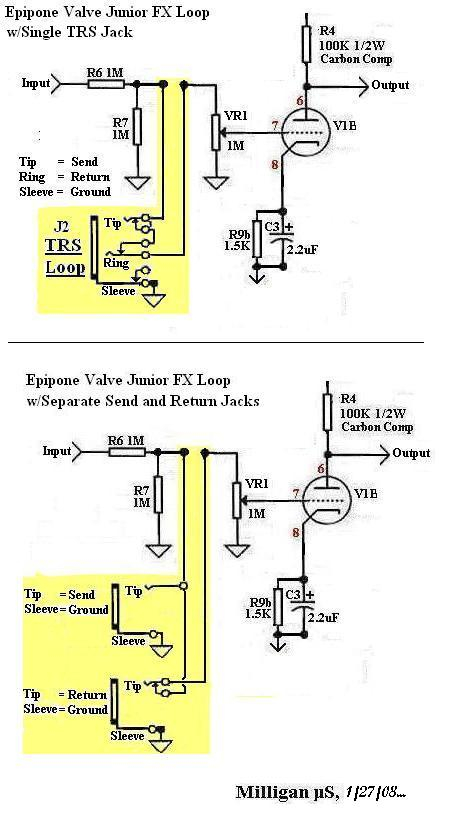

Pensando en ponerle una salida de línea al ampli, he encontrado por ahí este esquema para hacer un FX Loop:


Alguien tiene alguna objección o parece correcto?
Subir
Sentencia4
#153 por Sentencia4 el 15/02/2015
Esa mod del loop la he probado y no funciona, hace un ruido insoportable. Al final tuve que hacer un circuito bastante complejo, haber si saco un rato y subo fotos.
Subir
1
Iván Torres
#154 por Iván Torres el 15/02/2015
Sentencia4 escribió:
Esa mod del loop la he probado y no funciona, hace un ruido insoportable. Al final tuve que hacer un circuito bastante complejo, haber si saco un rato y subo fotos.


Vaya, gracais por avisar!

También estoy pensando en hacerle el JP1 Mod (cortar el jumper JP1) que dicen que da más claridad al sonido. Mi pregunta es, si sustituyo el jumper por un potenciómetro podría actuar como control de presencia?

Y ya no sé qué mods interesantes han salido por ahí... alguna sugerencia?
Subir
Sentencia4
#155 por Sentencia4 el 16/02/2015

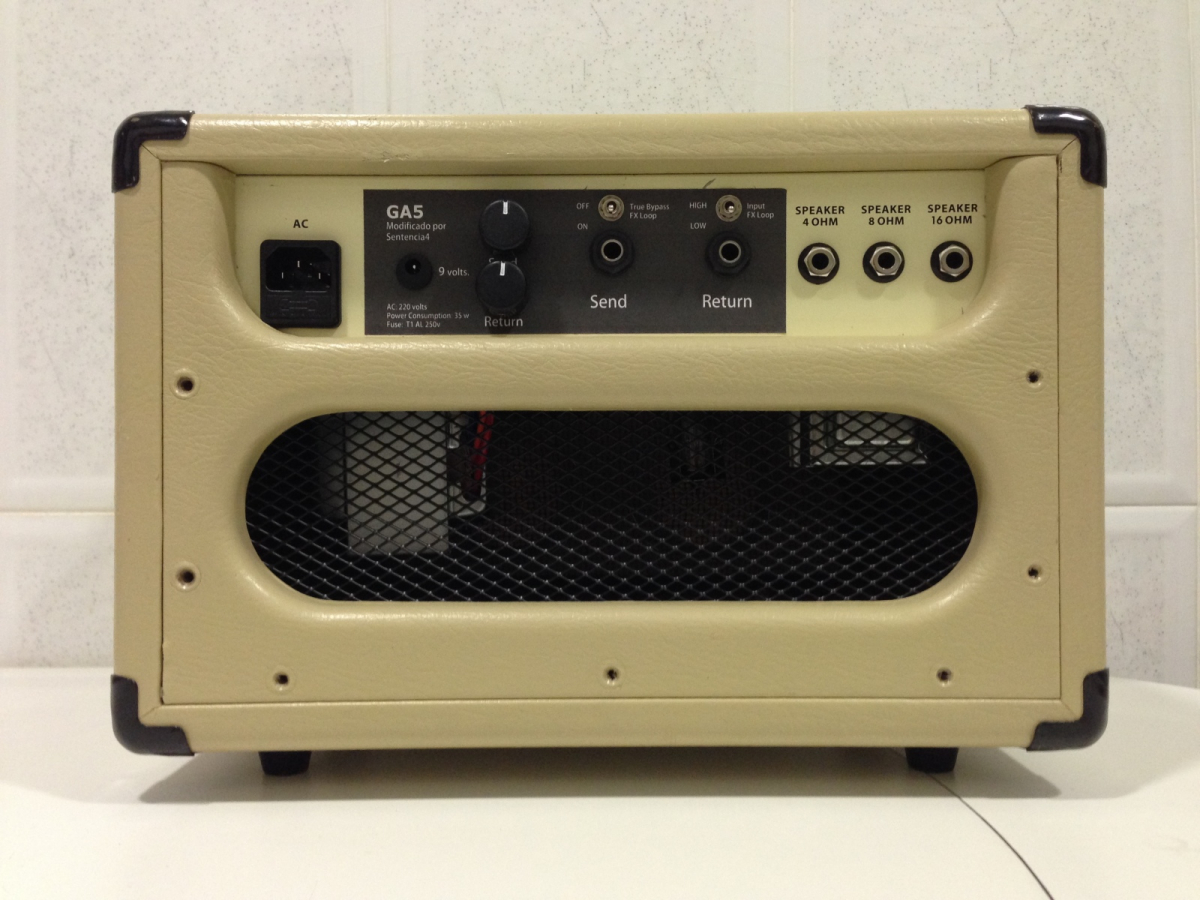

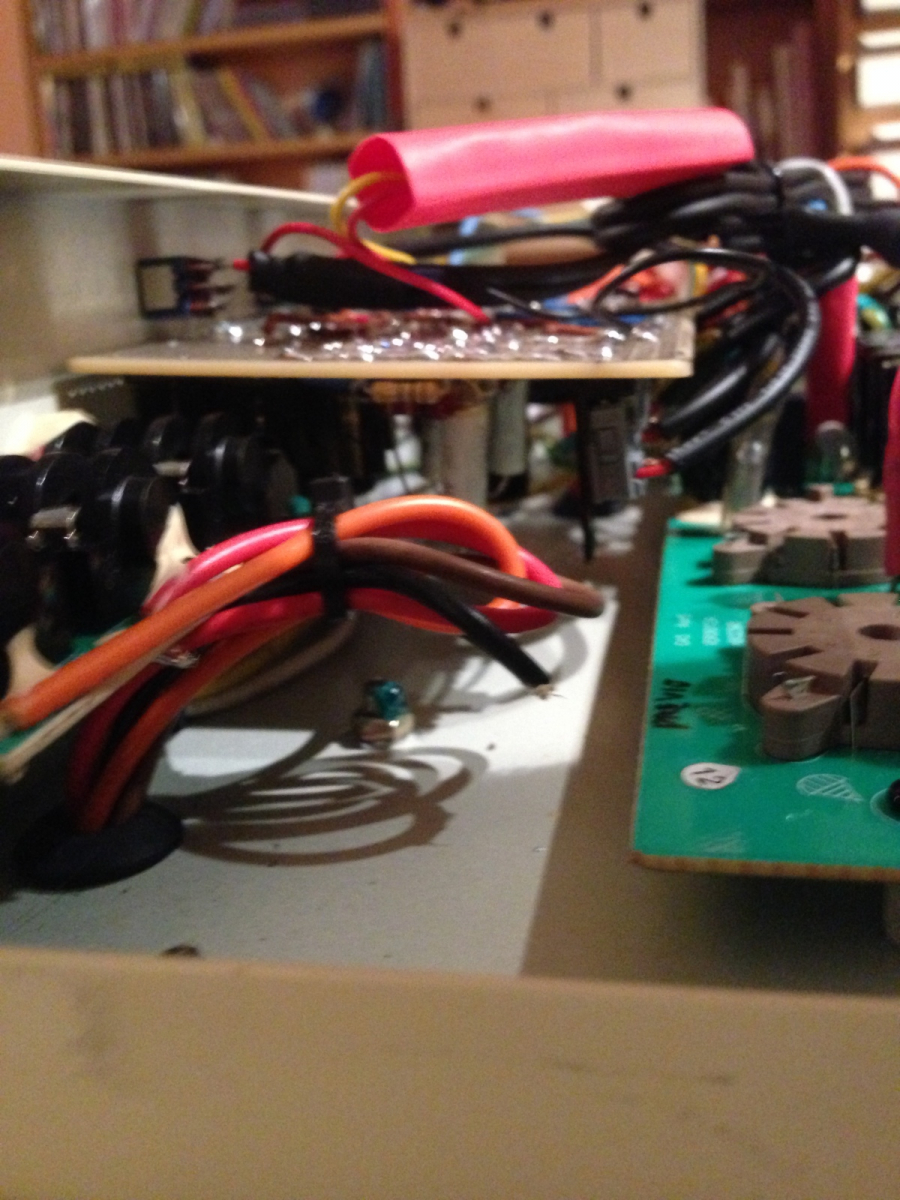

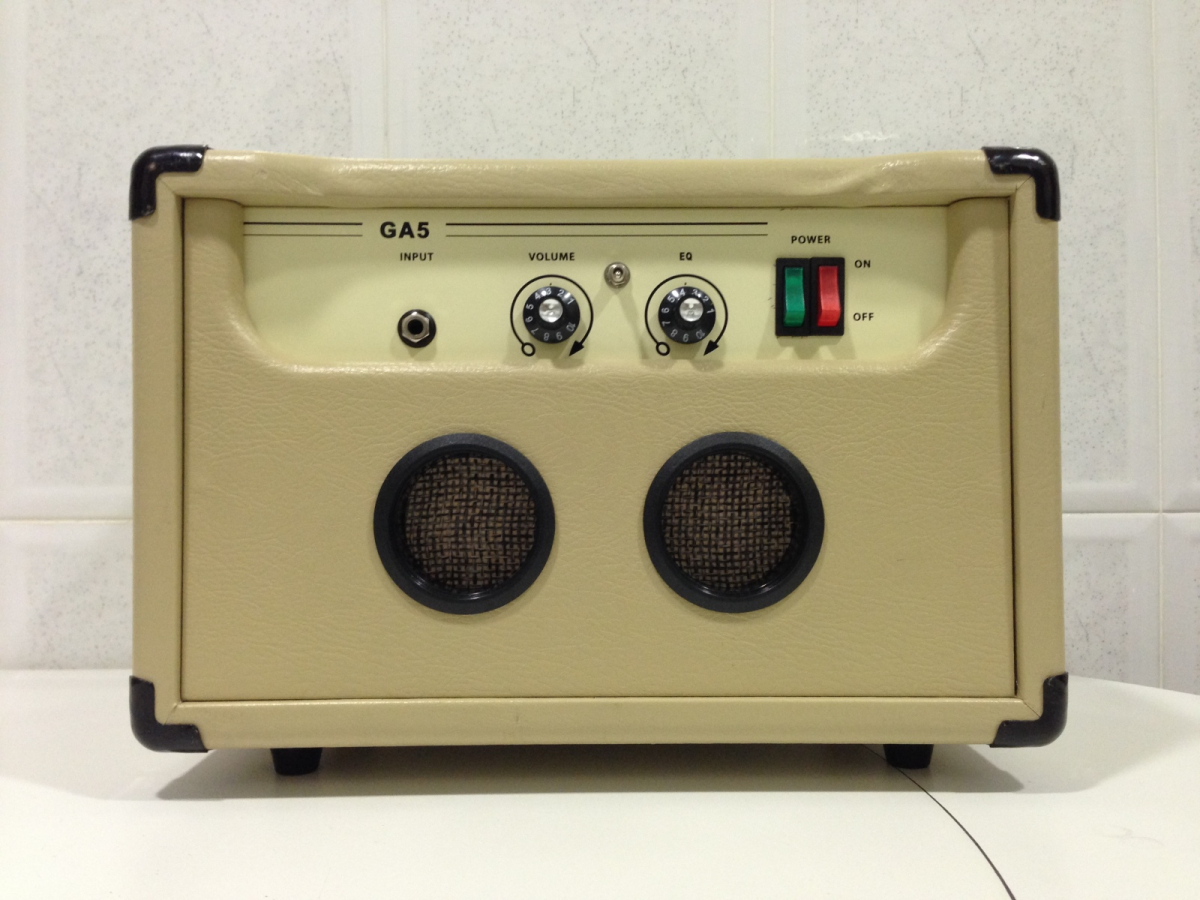

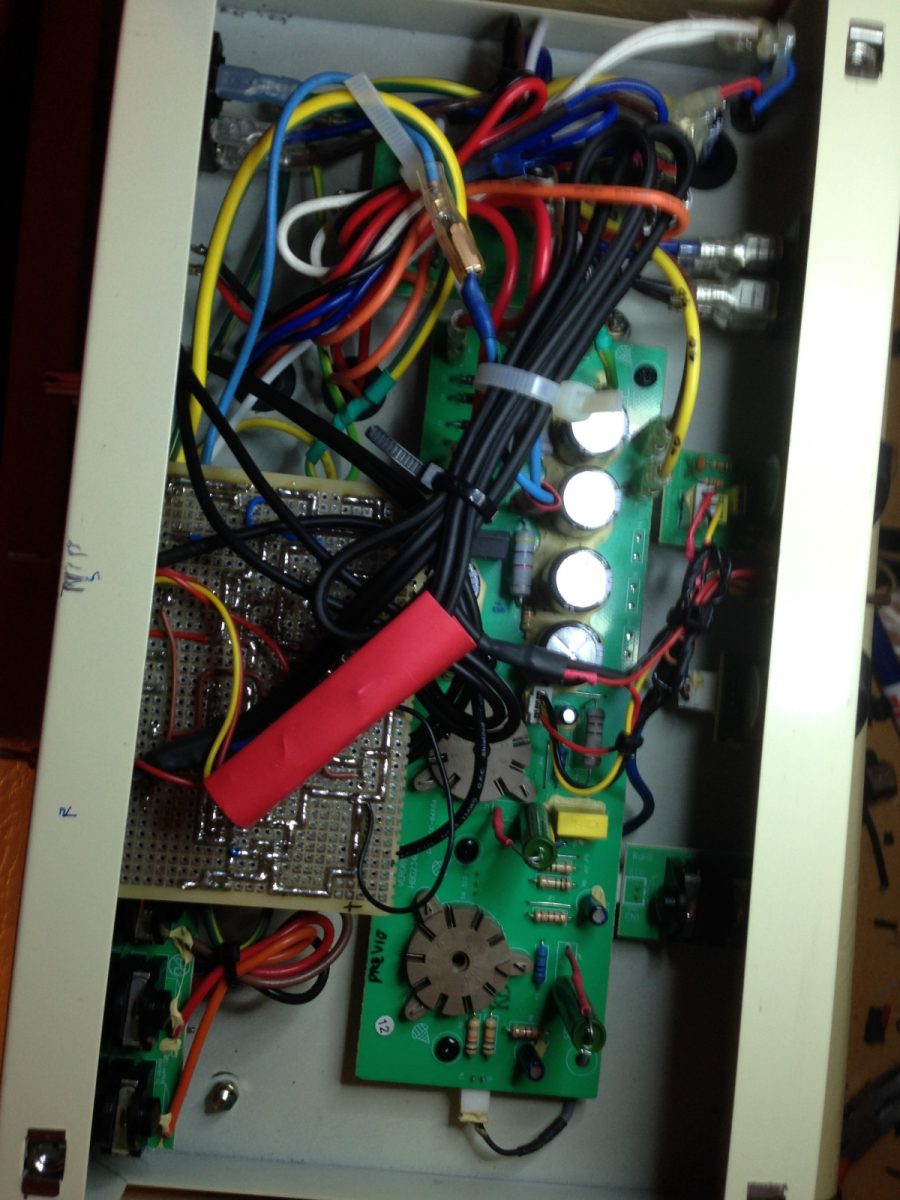

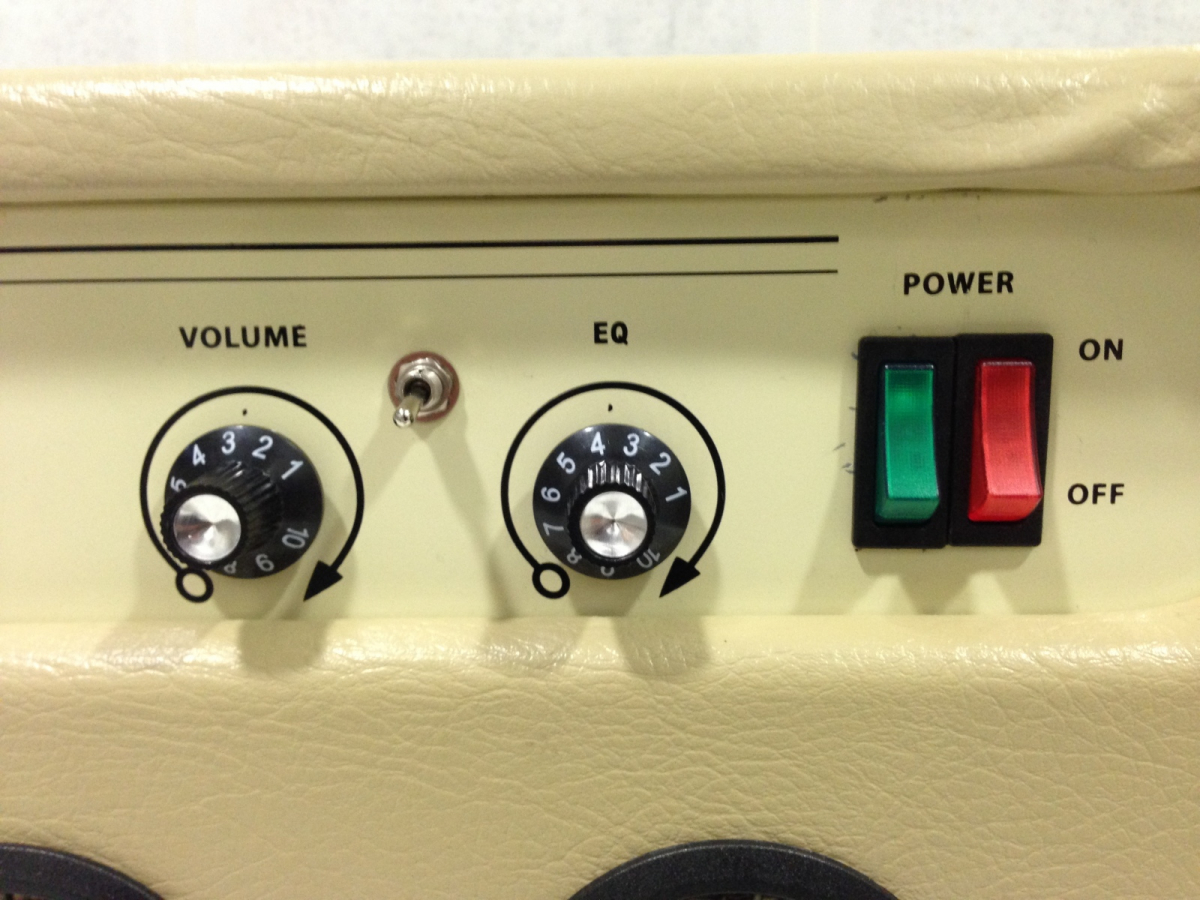

Hay van las fotos del mio, haber que os parece:




Subir
Sentencia4
#156 por Sentencia4 el 16/02/2015

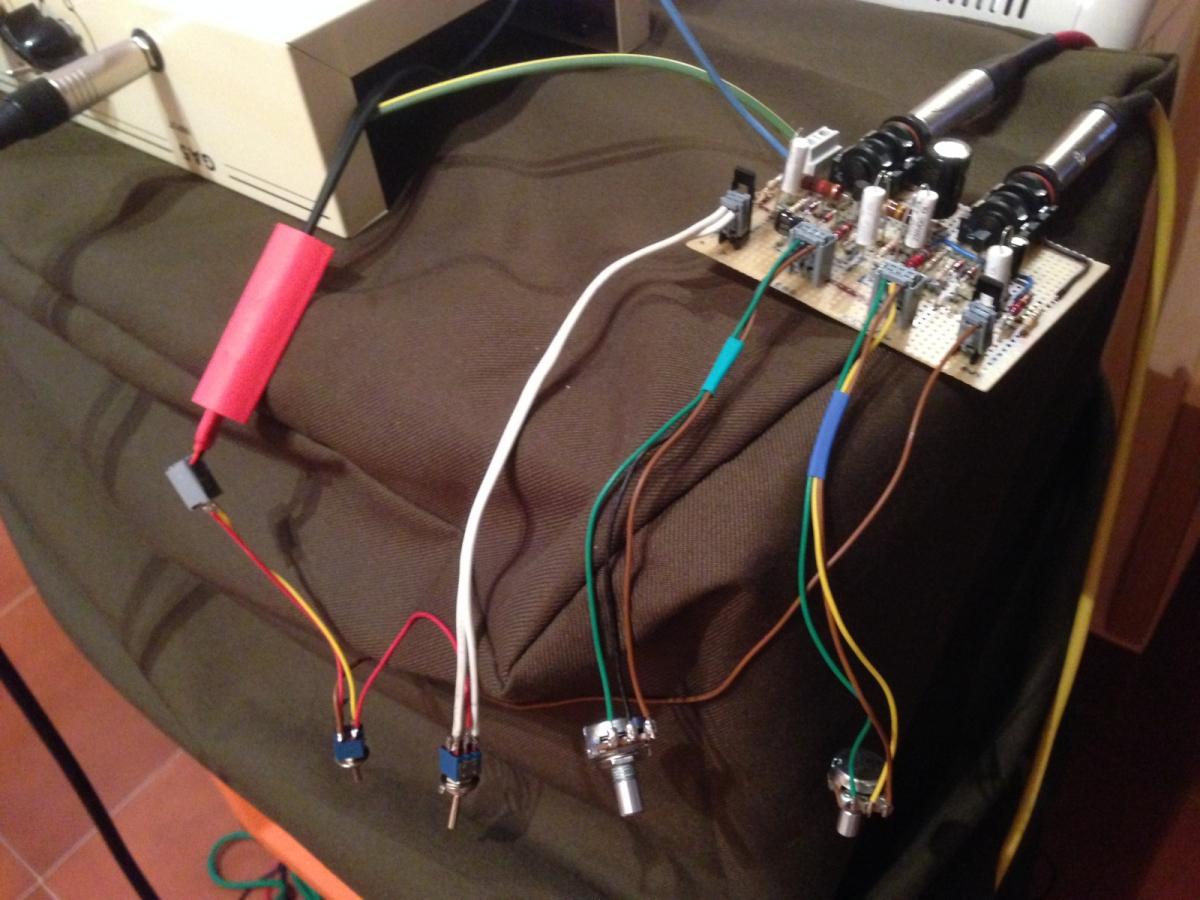

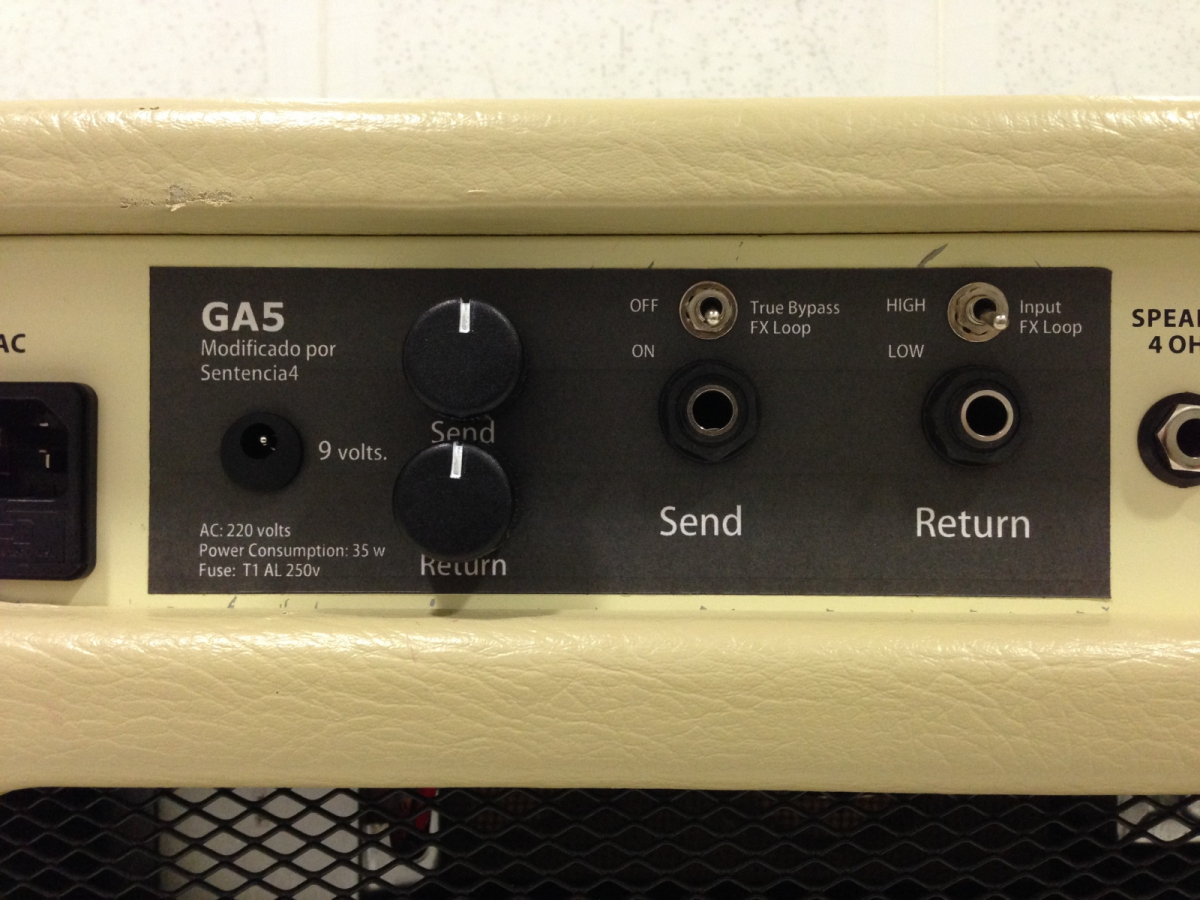

Y ahora el Loop de efectos:



Subir
