MOD "Peter Green" con un switch DPDT

#1 por Diodati el 18/01/2013
Muy buenas.

Después de buscar y rebuscar, no encuentro la respuesta, o quizás es que soy más zoquete de lo que pensaba (que todo es posible)...

La cuestión es la siguiente: quiero hacer el mod "Peter Green" a una guitarra en la que viene instalado un push-pull en el único control de tono (tiene 2 vol y 1 tono), pero de tal manera que no sea una modificación definitiva (girar el magneto). Creo que se puede hacer con un miniswitch, pero me hago la picha un lío con los diagramas.

Para que os hagáis una idea, mi cableado es tal que así:


La pastilla que quiero cambiar de fase es la del puente, y según un hilo del maestro Frasco que he consultado, necesitaría un switch DPDT con el siguiente cableado:


Y la pregunta del millón es... ¿En qué punto del diagrama inserto el miniswitch?. Invito a cervezas en zaragoza al que me responda...

Saludos

Pleased to meet you
Hope you guess my name
But what's puzzling you is the nature of my game...

Subir
#2 por Diodati el 21/01/2013
¿Algún alma caritativa?... Incluyo tapa con la cerveza :bebemucho:

Pleased to meet you
Hope you guess my name
But what's puzzling you is the nature of my game...

Subir
#3 por Andrés Vargas - chempi el 21/01/2013

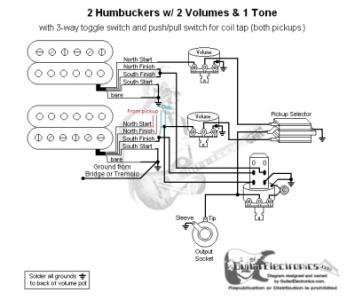

Lo que debes hacer es conectar por ejemplo el north start y el north finish de la pastilla del puente al switch en donde dice from pickup, luego las salidas que dicen out del switch las colacas en donde esta anteriormente north start y north finish. En el grafico te lo muestro con color rojo y azul, Saludos.
Archivos adjuntos:
BBCode:

Andres Vargas
Guitarrista
Envigado - Colombia

Subir
1
#4 por Diodati el 24/01/2013
¡Gracias!. Vaya lujazo, con esquema y todo. Si es que este mundo está lleno de buena gente...

Pleased to meet you
Hope you guess my name
But what's puzzling you is the nature of my game...

Subir
