Hola compañeros, haber si aprovecho este ratito que tengo y completo más el tema.

Siguiendo dónde lo dejé lo siguiente que he hecho es apantallar el golpeador. Lo he hecho con una cinta adhesiva y metálica que tenía por casa. Esta cinta es para temas de instalaciones de chimeneas, calefacciones etc.. la compré en un sitio de bricolaje y como es conductiva me servirá para lo que quiero hacer. Coloco cada capa un poco solapada sobre la anterior para asegurar el contacto y por último compruebo con el polímetro la continuidad en varios puntos. todo O.K.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#27 por iose el 04/10/2012
Me parece un trabajo muy meticuloso, muy fino, y sobre todo muy bien explicao, con multitud de fotos al detalle.
Muchas gracias por tomarte la molestia de postear. :bien:

Yo, como tengo peligro, suelo hacer todos los agujeros y ajustes antes de laquear, para no joder el acabado en una de esas. Tú ya se ve que eres suficientemente cuidadoso para que dé igual...

The Gamba Box Guitar

Subir
#28 por brujaco el 05/10/2012
Buenas gente.. a ver si termino esta noche el temita, que no me gusta dejar las cosas a medias.

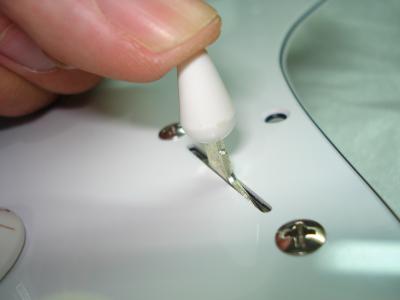

Bueno pues siguiendo con el hilo. Ya me meto con la parte electronica que en definitiva no tiene nada de particular, simplemente seguir el esquema de conexión de cables. Yo hice el montaje de todos los elementos en un golpeador viejo que tenía por casa, para ir aprovechando el tiempo hasta que fabricaron el mástil etc... instalé como ya he dicho el juego de pastillas Fender Custom Shop 69, un selector de 5 posiciones y reforcé la masa entre pote y pote uniendo las carcasas soldando un trozo de cuerda usada para que no dependa la conexión de la masa solamente del apantallado.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#29 por brujaco el 05/10/2012

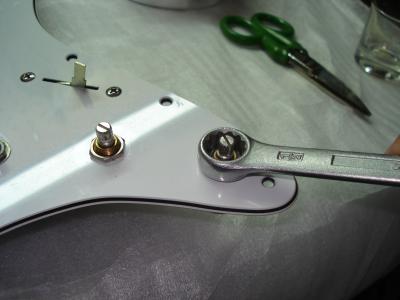

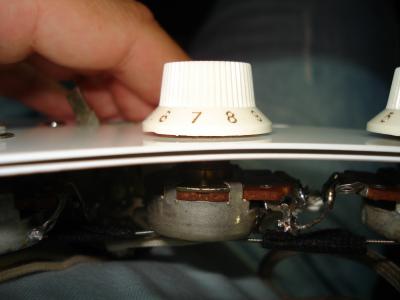

Aquí, ajustando la altura de los postes de los potes para que los botones se queden en su sitio. :colleja:
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#30 por brujaco el 05/10/2012

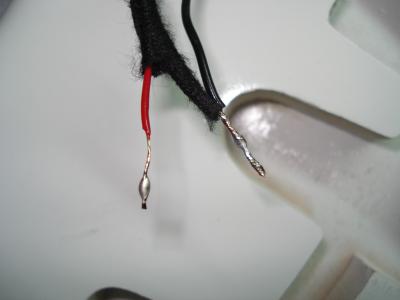

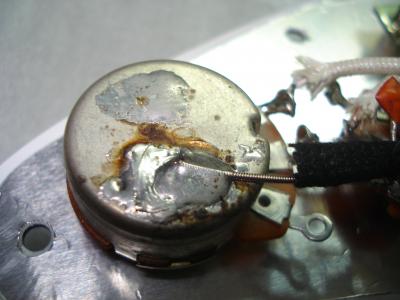

Algunos detalles del cable del Jack. Como ya dije el cable del Jack yo se lo puse apantallado en vez de soldar dos, uno para cada cosa, aqui en las fotos se ve como uno las tomas de tierra del Jack con la que viene de la garra que sujeta los muelles del puente Trémolo y despues van soldados a la carcasa de los potes (normalmente al de volumen). El cable positivo (por así llamarlo, es el cable rojo de las fotos) que viene del Jack va soldado a la patilla central del pote de volumen y como podeis ver lo mio no son las soldaduras finas... :no_lo_se:
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#31 por brujaco el 05/10/2012

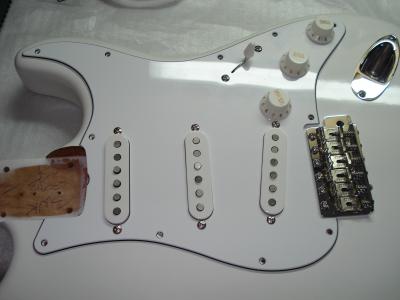

Y llegó el momento de atornillar el golpeador en su titio despues de unas minimas comprobaciones con el polimetro. :risa:
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#32 por heavyeto el 05/10/2012
Yo quiero!! :sorprendido:
Subir
#33 por brujaco el 05/10/2012

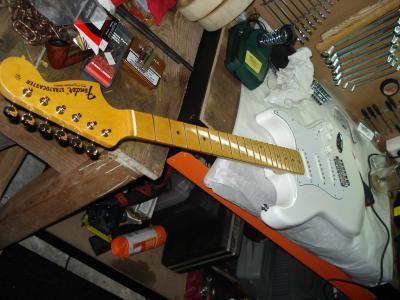

Despues de montar toda la electronica la enchufé al ampli así sin más porque si haces mal las soldaduras o los cables estan equivocados rapidamente saltaría algun sonido no deseado. La prueba fue bien, ningun sonido raro. Y por fin el montaje definitivo del mástil.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#34 por brujaco el 05/10/2012
Lo demas va rodao... Montaje de cuerdas y el tensor del mástil solamente para la primera y segunda cuerdas. :palmas2:
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
#35 por brujaco el 05/10/2012
Y por fin la obra terminada.... :palmas2: Ahora solo quedan los primeros ajustes.
Archivos adjuntos:
BBCode:
Subir
#36 por brujaco el 05/10/2012

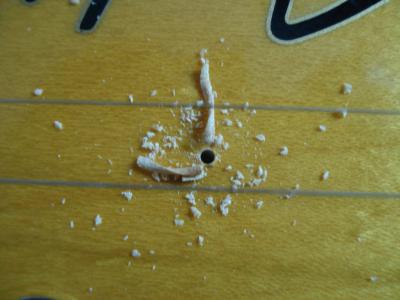

Primero compruebo los encajes de la cejuela para lo cual pongo el capo en el tercer traste y mido la holgura en el primero. Me da 0.10 mm así que de momento lo dejo así
Archivos adjuntos:
BBCode:
Subir
