----------------- Y seguimos con las herramientas y el olor a serrín …. phil_22.gif :D


Una vez resuelta la colocación del recessed mini-switch , seguí con la preparación del cuerpo de la guitarra , para recibir el nuevo pickguard de 11 orificios , sobre el que montaría el circuito electrónico nuevo , con las pastillas de la NOS .

Así que lo primero era quitar las cuerdas y retirar el pickguard blanco de 1 capa y 8 orificios , con las pastillas y la electrónica que vienen de serie en la Classic 50 , así como revisar las cavidades del cuerpo .

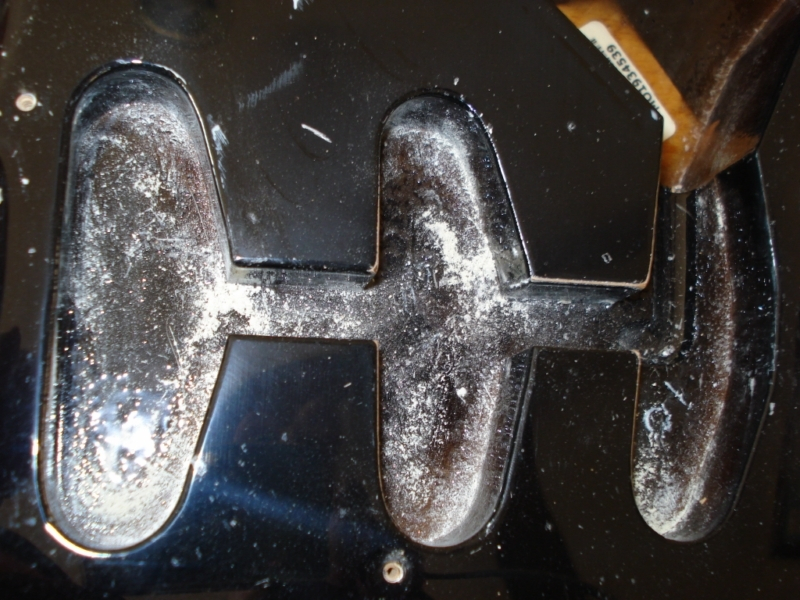

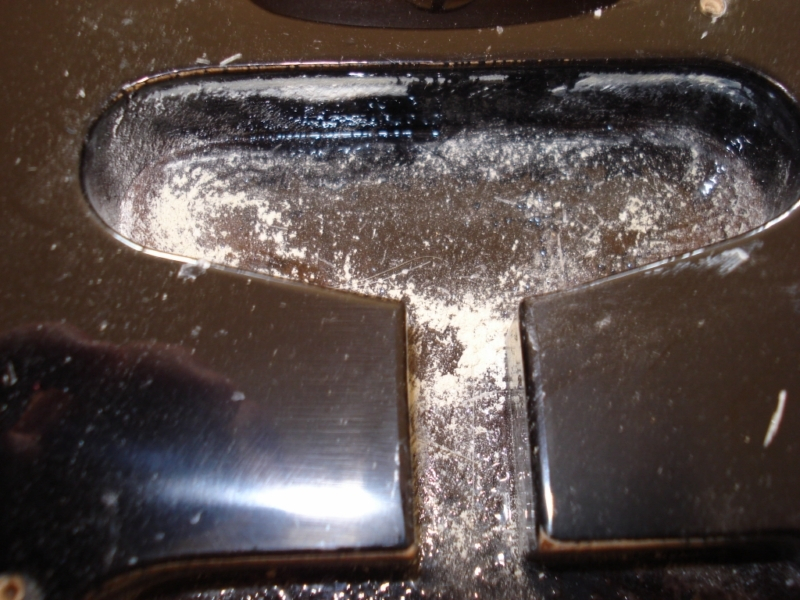

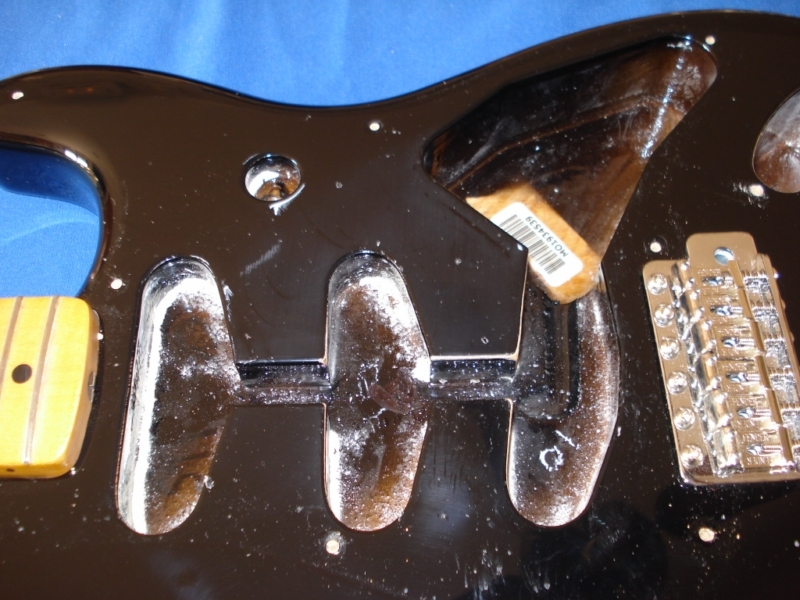

Una vez que el cuerpo quedó al descubierto por su cara superior , se observaba que tampoco se había limpiado esa zona después del pulido , ya que se veía perfectamente marcada la silueta del pickguard sobre su superficie y también había restos cerosos y pelos sintéticos en el interior de las cavidades de las pastillas y el circuito electrónico . facepalm-smiley-emoticon.gif



También se veía que ninguna de las cavidades estaba apantallada con pintura conductora , cosa que habría que corregir más adelante .



Por tanto : ¡ a limpiar toca ! aspi.gif, que hay que tener bien pulcras esas zonas , por “ higiene guitarril “ :p y para facilitar la posterior tarea del apantallado . sortir-poubelle.gif

Una vez limpio el cuerpo , quité las pastillas , los potenciómetros y el selector del pickguard blanco y se los puse al pickguard negro de 8 orificios y una capa , al que le había hecho el orificio para el mini-switch y con todo correctamente conectado , ( mini-switch incluído ) , se lo instalé a la guitarra , para que fuese “ cogiendo el aire a Black Strat “ , mientras recibía las pastillas y resto de componentes del circuito electrónico definitivo y seguía buscando la solución al pickguard de 11 orificios .

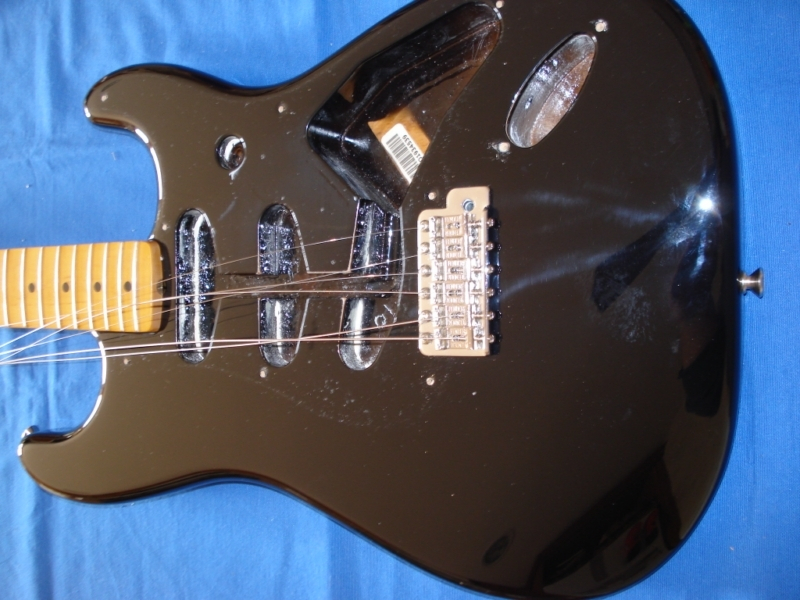

Y el aspecto que tenía la guitarra era éste : yes2.gif :corazon:

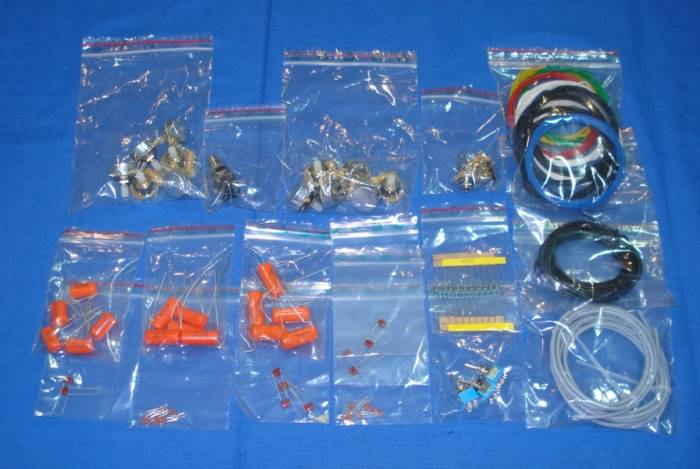

Pasaron varios días y fui recibiendo diferentes envíos de material dmenageur.gif : componentes electrónicos y las pastillas definitivas :


De modo que ya podía empezar a preparar el nuevo circuito electrónico de mi réplica , pues ya disponía de todos los elementos que lo componen y lo primero a preparar eran las pastillas , ya que había que seleccionarlas de los sets recibidos .

La Black Strat NOS lleva instaladas las siguientes pastillas :

- Fender Custom Shop Fat '50s Stratocaster® en el mástil
- Fender Custom Shop 69' Strat®, en el medio
- Seymour Duncan SSL-5 , en el puente .

Así que adquirí las mismas pastillas , pero para ello tuve que comprar un set de Fat´50s y otro de CS69 , porque Fender no comercializa estas pastillas separadamente . :(



Veamos las especificaciones de cada una de las pastillas :

PASTILLA DEL MASTIL - Custom Shop Fat '50s Stratocaster®

http://www.fender.com/es-ES/products/custom-shop-fat-50s-stratocaster-pickups


Especificaciones

Model Name: Custom Shop Fat '50s Stratocaster® Pickups
Series : Fender
Color / Part #: Aged White 099-2113-000
Electronics
Resistencia DC: Mástil: 6.0K. Central: 6.3K. Puente: 6.2K
Inductancia: Mástil: 2.4 Henrios. Central: 2.75 Henrios. Puente: 2.8 Henrios.
Tipo de imán: Imanes Alnico V
Número de pastillas: 3 por paquete .
Pickup Style: Pastillas de bobina simple .
Color del revestimiento : Cubre pastillas blancos .
Extras : Pastilla del medio con polaridad y bobinado inversos .

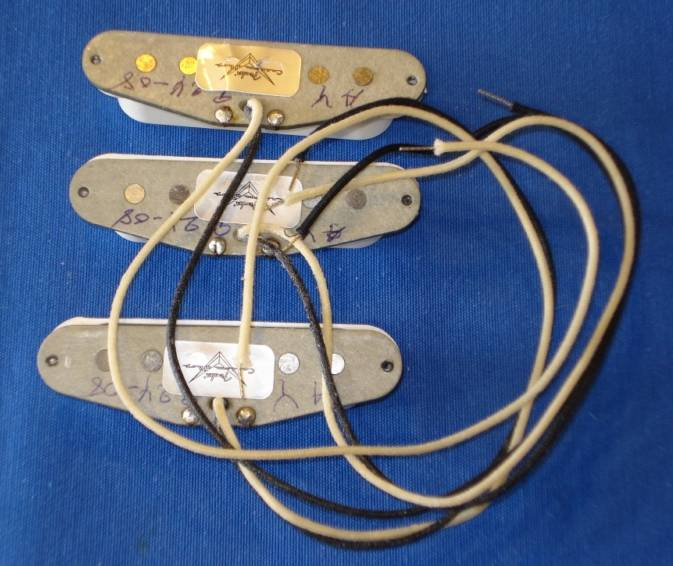

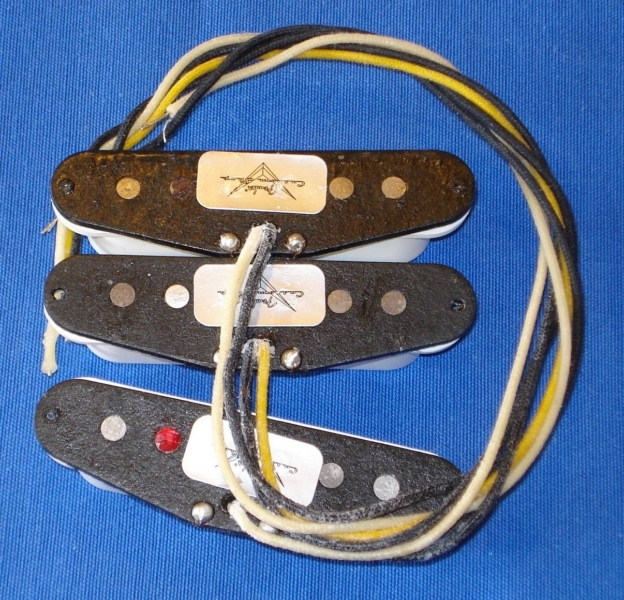

Por la parte de debajo de las pastillas podemos apreciar que la pastilla del medio tiene los cables de colores amarillo y negro , lo que indica que la pastilla es de tipo reverse wound ( polaridad inversa ) y que la pastilla del puente está señalizada mediante la coloración en rojo de uno de sus polos .

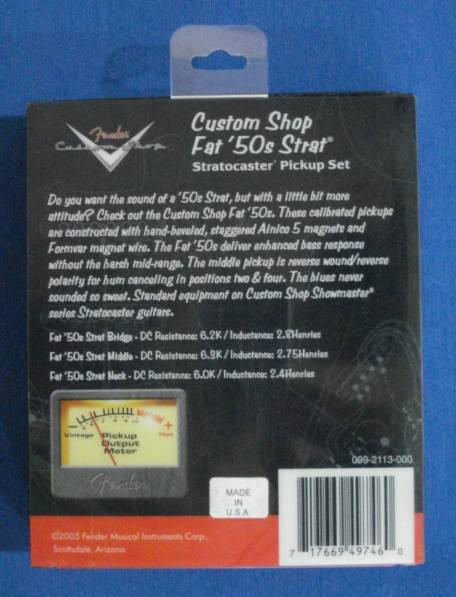

En la trasera del estuche plástico del set , figuran las características de las pastillas y su nivel de salida .



PASTILLA DEL MEDIO - Custom Shop 69' Strat®

http://www.fender.com/es-ES/products/custom-shop-69-strat-pickups


Esta pastilla ha sido uno de los modelos bobinados a mano por Abigail Ybarra , una maestra artesana que trabajaba para Fender desde 1956 y que ha bobinado pastillas custom para muchos intérpretes que han utilizado habitualmente guitarras de la marca Fender , como Buddy Holly , Eric Clapton y Jimi Hendrix , entre otros .


Especificaciones

Model Name : Custom Shop 69' Strat® Pickups
Series : Fender
Color / Part #: Silver w/White Covers 099-2114-000
Electronics
Resistencia DC: 5.8K
Inductancia: 2.2 Henrios .
Tipo de imán : Imanes Alnico V .
Número de pastillas : 3 por paquete .
Pickup Style : Pastillas de bobina simple .
Color del revestimiento : Cubre pastillas blancos .

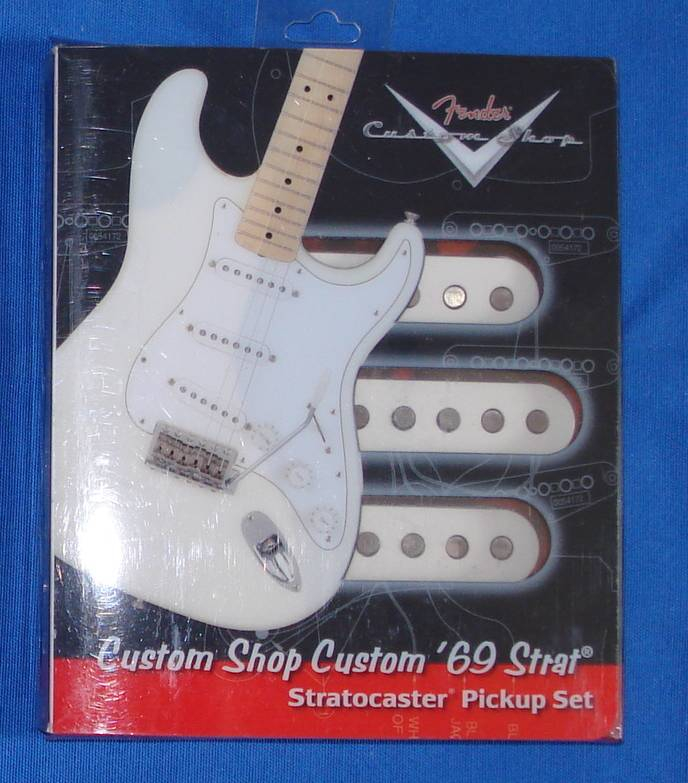

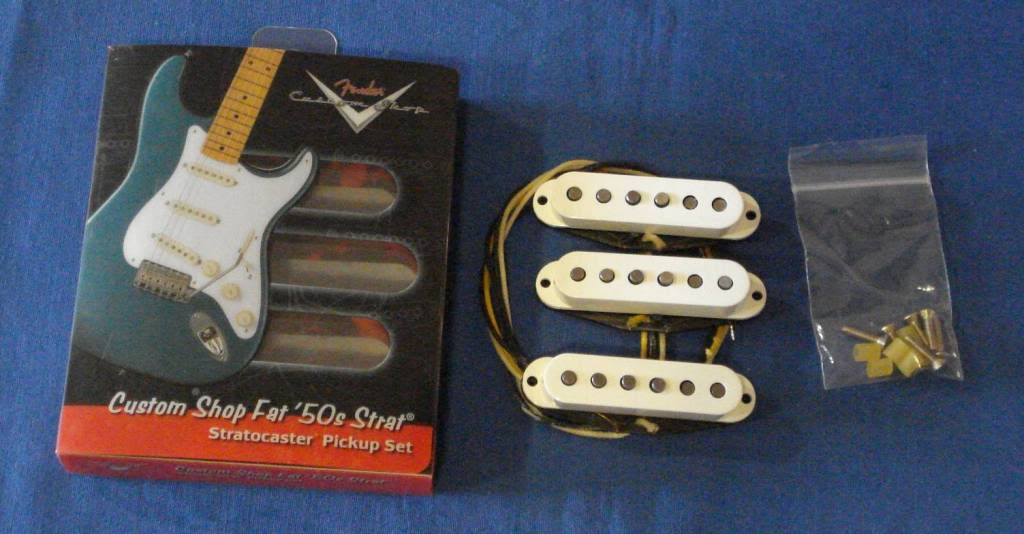

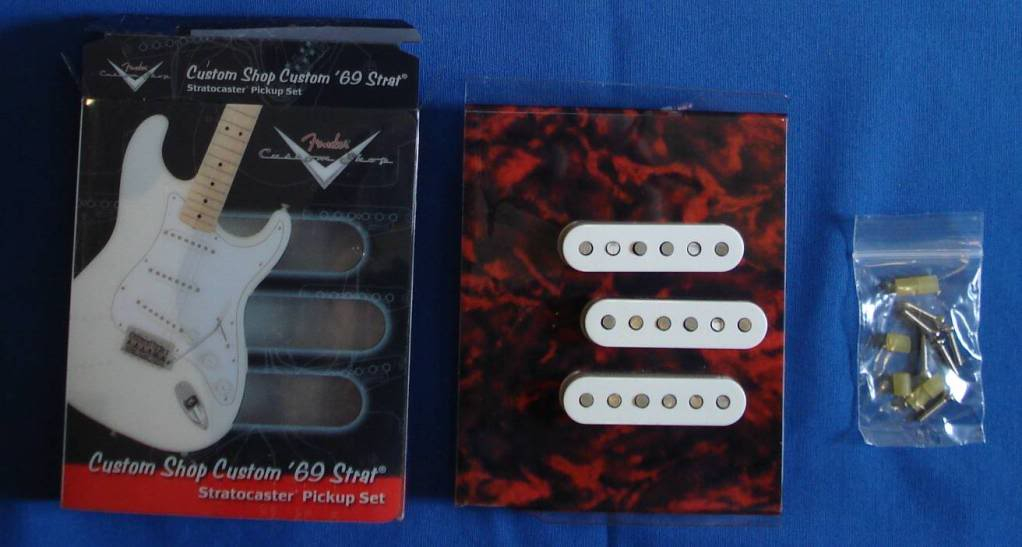

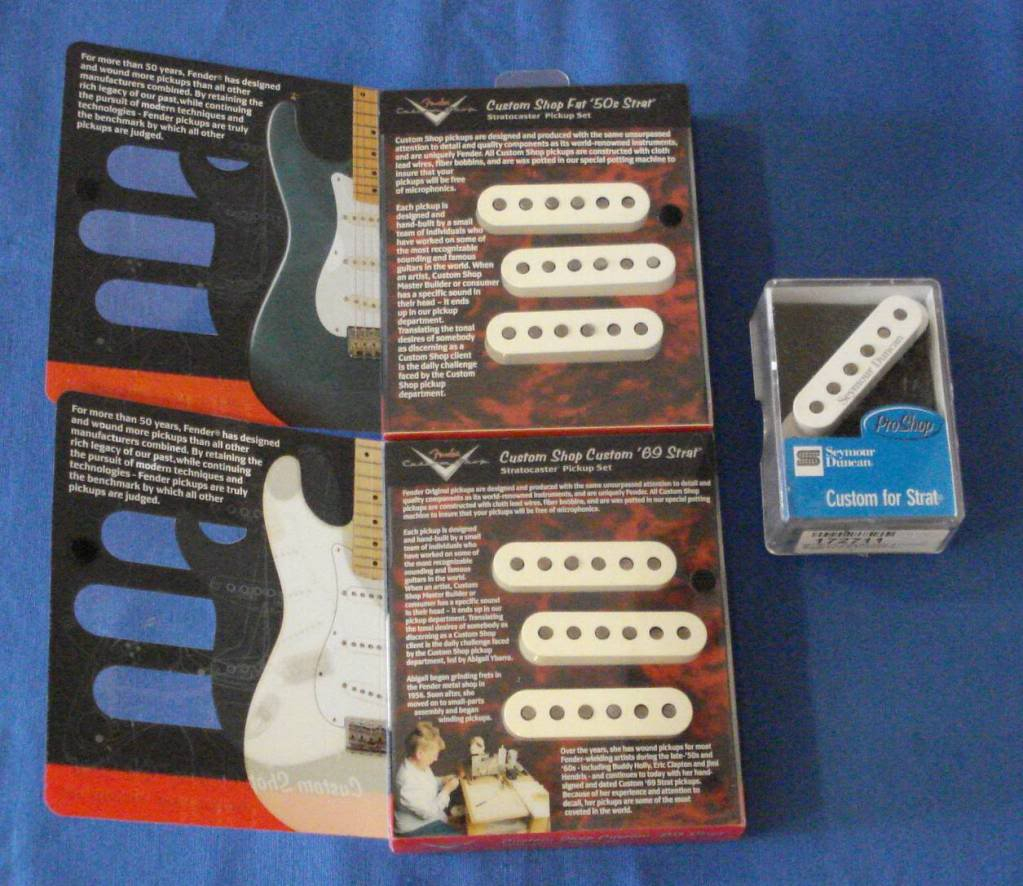

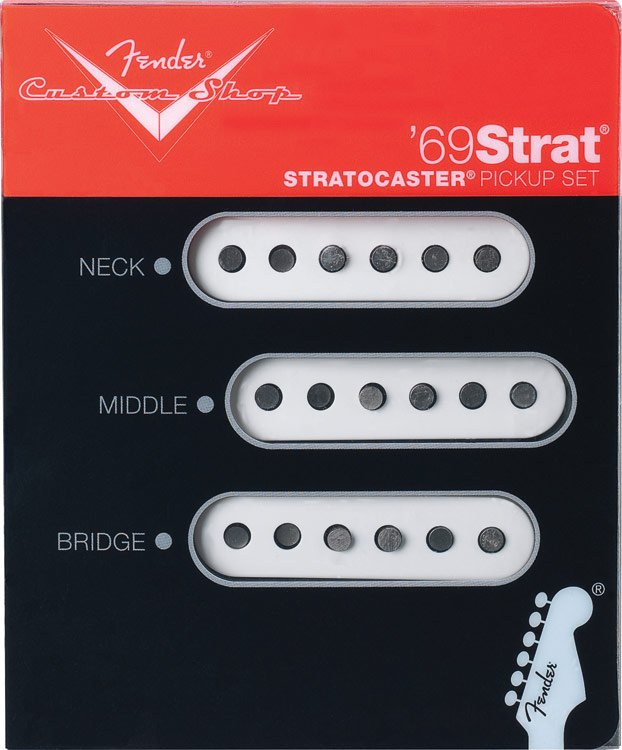

En la foto siguiente observamos la presentación de los sets de pastillas Custom Shop , así como los tornillos y los tubitos de goma que se incluyen para colocar las pastillas y evitar así los posibles parásitos de radiofrecuencia que se puedan formar en los muelles metálicos .


Una vista de las pastillas desde arriba .


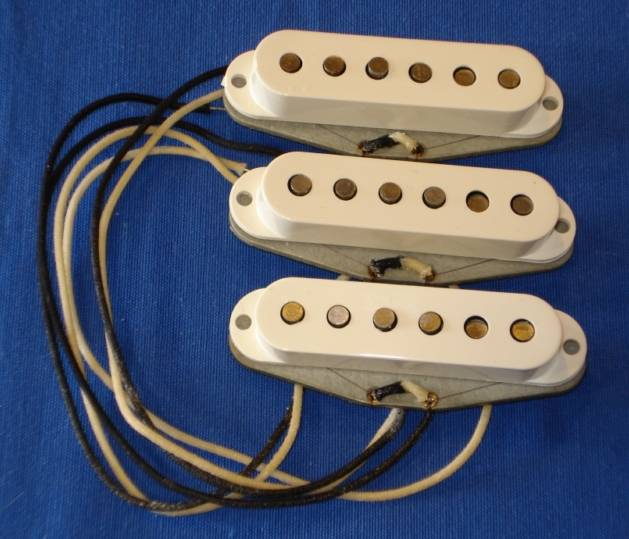

Y la visión de las pastillas por debajo , donde se aprecia que sus soportes son de cartón y que en ellas están manuscritas a bolígrafo la fecha de fabricación de cada una , con las iniciales “ AY “ , que corresponden a Abigail Ybarra

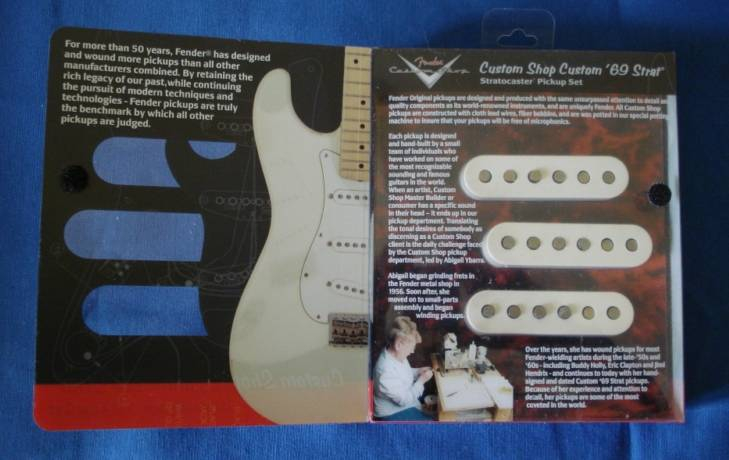

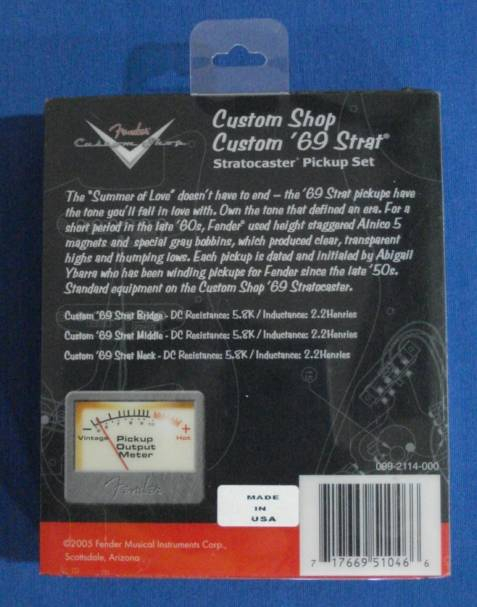

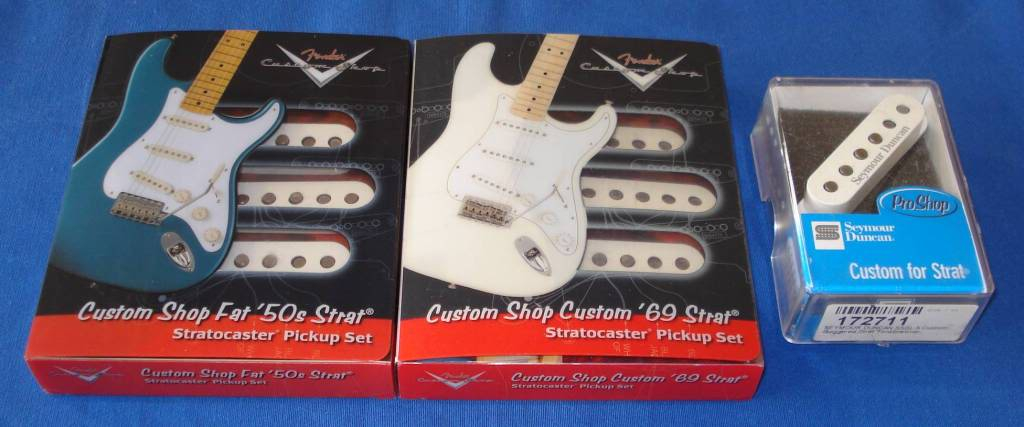

Y en la trasera del estuche figuran las características de las pastillas , que son comunes a las tres , tanto en Resistencia como en Inductancia , así que como las tres son de la misma polaridad , podemos deducir que son exactamente iguales y que se pueden intercambiar sus posiciones en el pickguard .


Fender ha cambiado recientemente el formato del paquete exterior , quizá debido a la jubilación de Abigail Ybarra .

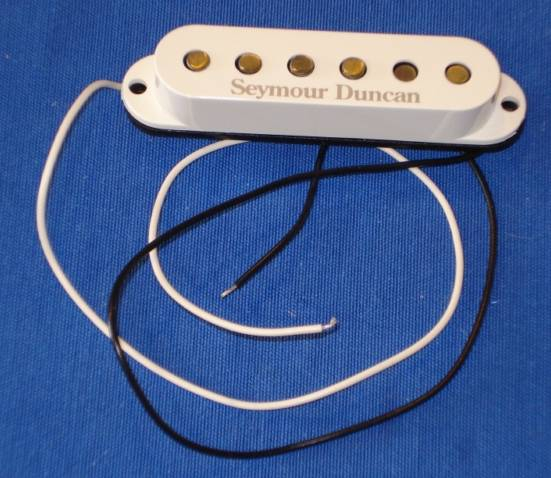

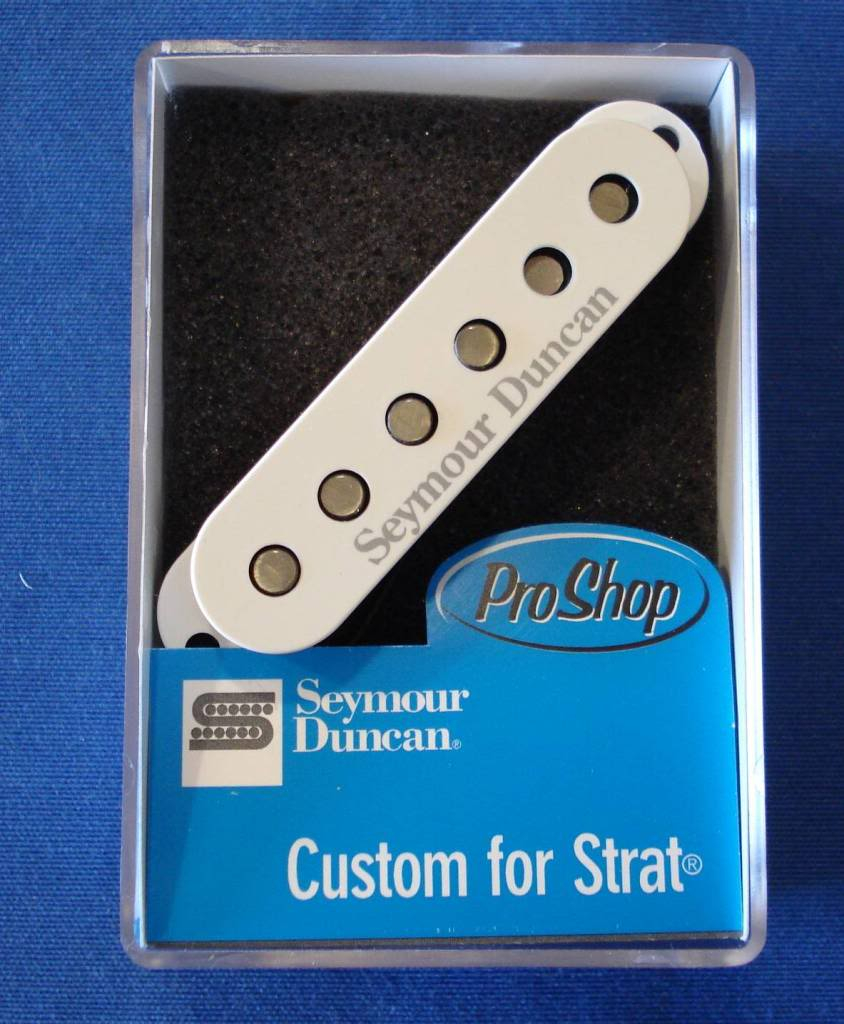

- PASTILLA DEL PUENTE : Seymour Duncan SSL-5 Custom Staggered Strat .

http://www.seymourduncan.com/products/electric/stratocaster/medium-output/custom_staggere/


Pastilla de alta salida , perteneciente a la categoría de pastillas de auténtico sonido single – coil para Stratos , gama Pro Shop de Seymour Duncan , con las siguientes especificaciones :

http://www.seymourduncan.com/comparetones/view/28

Especificaciones

Model: SSL-5
Category: Seymour Duncan Pickups for Strat True Single Coils
DC Resistance: Tapped: 6.6 k Full: 12.9 k
Pico de Resonancia : Tapped: 6 KHz - Full: 4.9 KHz
Respuesta tonal : 7 / 4 / 5 ( Treb / Mid / Bass )
Iman : Alnico V Rods
Cable : Single Conductor con aislamiento de PVC .
Ganancia : Alta
Usuario : Pro Shop
Tipo: Single Coil


Cuenta con 2 cables de salida de señal y , según las instrucciones de conexionado que proporciona Seymour Duncan , si se utilizan en combinación con pastillas de la marca Fender , ( como es el caso ) , se deben invertir las posiciones de los cables de la SSL-5 en el circuito general .

http://www.seymourduncan.com/images/products/electric/stratocaster/501010-100.pdf

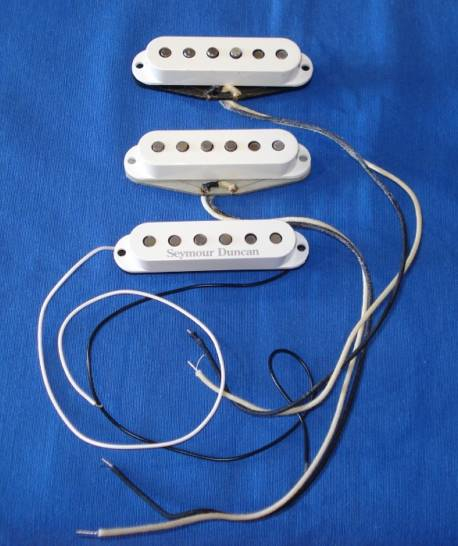

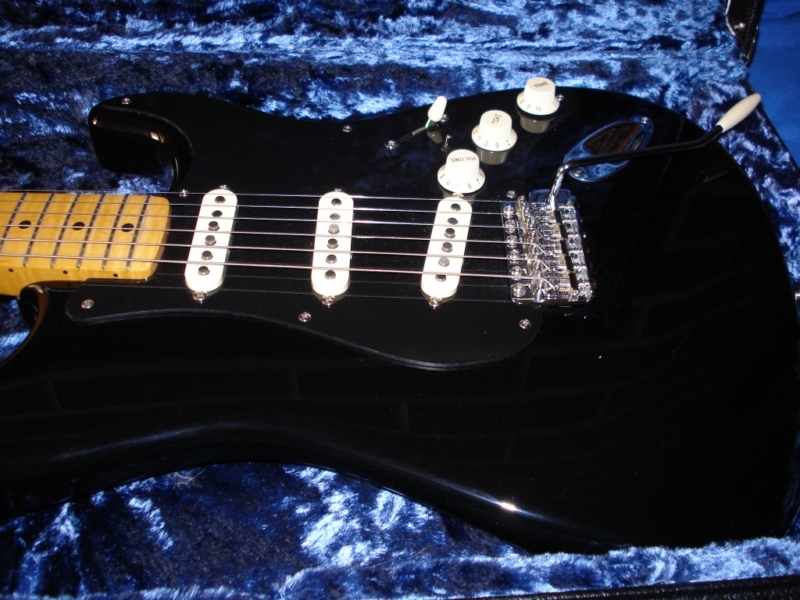

Y una vez seleccionadas de los sets correspondientes y colocadas en la posición que van a llevar en el pickguard definitivo , nos queda la imagen siguiente :


De modo que ya tenemos un poco más avanzada la réplica de la Black Strat , en espera del pickguard definitivo , que viene de camino . :piloto_loco:

Lo veremos en el próximo post . sablierr.gif consoler.gif

Muchas gracias por seguir esta aventura y un abrazo . phil_04.gif :amigos:
