Mi réplica de la Fender BLACK STRAT de David Gilmour

#121 por fjavier el 18/09/2012
#120
Kaise® escribió:

No tenemos actualización de esta maravilla?
yes3.gif :calor: timeout.gif consoler.gif


mevoila.gif Saludos cordiales a los seguidores del hilo y bienvenidos a los nuevos incorporados a los comentarios . Laie_99.gif

#102
Thorin escribió:

Mola un huevo el detallito del pin....buena idea!!

Salud!!


Muchas gracias Thorin . :brindis:

#103
Manuel J. López escribió:

Como bloquean? No tienen la tuerca atrás como los de mi Deluxe!

Me ha parecido extraño.... Como es el funcionamiento?

Saludos!


Lo explico en el desarrollo de este capítulo . Estate atento , que en la quedada tendrás examen … Laie_21.gif :D

#104
Metillico escribió:

La culpa es mia. Estaba claro que cuidas los detalles, pero no me esperaba que me hicieses caso. :shock:

Me gusta que, aún siguiendo al detalle el modelo NOS, al mismo tiempo haya cosas que personalices. Como el pin en la pala o los afinadores con bloqueo. :okis:

Al final, aunque sea una guitarra homenaje, se trata de que sea única. :mafia:


Pues esa es la idea , Tomás ; hacer mi réplica personalizada y añadiendo detalles que la hagan especial para mí :corazon: , además de mejorar sus prestaciones , dentro de lo posible .

:amigos:

#105
Paulino escribió:

Bueno señorito FJavier te está quedando un bellezón increible el detalle del pin te ha quedado muy original.
Pero que sepas que este hilo no servirá de nada si al final no te grabas en vídeo con ella tocando el solo del Comfortably Numb :p :D


Muchas gracias Paulino , pero Sr . Moderador , está Vd. aquí : " Foros > El equipo > Luthería > Mi réplica de la Fender BLACK STRAT de David Gilmour " :ok: y no aquí : " Foros > Música > MP3 y vídeos de miembros " :va_a_ser_que_no: , así que no le pida Vd. a un aprendiz de luthier phil_22.gif que emule al gran Gilmour ….. :sonrojado: LaieA_005.gif

:brindis:

#106
toni barea escribió:

Genial! Una limpieza y precisión absolutas! Y unos detalles increíbles! Felicidades! :aplausos: :aplausos: :aplausos:


Muchas gracias Toni :gracias: . Me alegra que os gusten mis “ cosillas “ . :bailando: :amigos:

#107
adur escribió:

Lo del "Gilmourito" no tiene nombre, sólo se te puede ocurrir a ti, fjavier... :el_rey:

Que crack, tio, que crack.... Me van a tener que recojer las babas con palangana...

:palmas2: :palmas2:


Muchas gracias adur , me alegro mucho de que la guitarra te gasee , digo que te “ babee “ … :babeando: :risa: :brindis:

#108
EduXtreme42 escribió:

Flipante el trabajo que has hecho con la guitar, Javier, :shock: y este hilo explicándolo, currado y detallado a más no poder. :ok:

Espero poder catar esa Strat en alguna quedada, jejeje, cómo gasea... :D

Te va un merecidísmo +1, y un abrazo, artista! :amigos:

:brindis:


¡ Hombre Edu , qué alegría verte por aquí ! :palmas2: , y muchas gracias por tus amables palabras para mi trabajo y tu “flechazo “ . JC_ThankYou.gif

Si todo va bien , la Black Strat será una de las guitarras que viaje a la próxima quedada , así que ya sabes que la podrás probar cuanto gustes . :virtuoso:

¡ Un fuerte abrazo , máquina ! . :amigos:

#109
galdrum escribió:

Bueno, bueno, como va avanzando ésto, me despisto un poco y me pierdo los capítulos.
Me acuerdo del detalle del pin en la pala cuando vi la guitarra en la quedada y recuerdo que me contaste como lo habías conseguido.
Muy bueno el detalle de ponerle el termorretractil. Este Tomás...

Impaciente ya por ver el siguiente capítulo.
Un saludo


Muchas gracias por seguir comentando Jesús y sí que comentamos lo del pin , de hecho se ve colocado en la pala en la foto en la que sales junto a la guitarra ( la del segundo enlace ) . :si: :brindis:

#110
albertoletal escribió:
Sigo tu hilo fjavier encantado de ver un trabajo tan bien explicado y como lo muestras de bien para que podamos ver y entender hasta el mas mínimo detalle.

Disfruto mucho siguiendo tus trabajos y tus reviews compañero. Es admirable tu dedicación y tu forma de trabajar.

Un abrazo!


Muchas gracias Alberto :gracias: . Comentarios como los tuyos me animan a seguir publicando trabajos y reviews de los que tengo “ en el horno “ . :calor:

Un abrazo . :amigos:

#111
Kaise® escribió:

Que poco queda ya para ver este magnifico desenlace !


Estoy en ello :ordenador: . Muchas gracias Kaise® :gracias: por seguir comentando . :brindis:

#112
yayasatleti escribió:

Paulino escribió:
Pero que sepas que este hilo no servirá de nada si al final no te grabas en vídeo con ella tocando el solo del Comfortably Numb

estoy completamente de acuerdo contigo jaja


¿ Pero de verdad queréis que llueva ?.... :tomatazos: Luego no os quejéis , ¿ eh ? . :nono: :p

#113
picapica95 escribió:

#112 nno solo comfortably numb no exijimos un dark side of the moon entero y el the wall tambien aahahaha magnifico ese mastil!!!!!
una preguntita cuestan mucho de diferencia con los originales vintage de fender?


Ojalá me supiera esos discos completos …. Pero haré lo que pueda :perdon: :oops2:

En cuanto al mástil , no lo he comprado por separado , sino como parte integrante de la Fender Classic 50 Stratocaster que he empleado como base para el “ tuneado “ , así que desconozco su precio . :no_lo_se:


#114
javikolo escribió:

Me ha gustado mucho el detalle del pin, que máquina!! Me uno a la petición general del vídeo tocando el solo del Comfortably Numb :virtuoso:

Un abrazo.


¡ Y dale con que toque !… Sois malvados ... :diablo: :brindis:

#115
u7pa escribió:

:shock: tremendos detalles que agregas compañero, como dijeron por ahí en una replica personalizada de la original.. está quedando súper.. :transformacion:

Ya la quiero escuchar!!!!!!! :super_icono:

Saludos :brindis:


Muchas gracias por seguir ahí u7pa . Laie_82.gif

#116
maxtoon escribió:

Un saludo.....es estupenda ...yo me hice una hace poco y la tengo a medio rematar...


Y a ti que la disfrutes y esperamos alguna muestra..... :palmas2: :palmas2: :palmas2:

saludos :guitarrista: y a disfrutarla....sigo leyendo....


Muchas gracias por unirte a este trabajo , que tú ya has realizado en la tuya :bien: . Espero que te pueda servir de ayuda con alguna idea . LaieA_032.gif :rolleyes: :brindis:


#117
Miercoles escribió:

El detalle del pin... :aplausos:

Y si, me uno a la petición de la prueba de audio :D

Un abrazo Javier :amigos:


Muchas gracias maja :gracias: . Espero que no tengáis que ir al otorrino después de mi interpretación :enfermera: :D


#118
olmost escribió:

llego tarde, pero me he visto todo el hilo. Trabajo estupendo, de un auténtico fan de Gilmour!


Muchas gracias por unirte y comentar olmost y has “ dado en el clavo “ phil_23.gif con lo de fan de Gilmour , que lo soy hasta la médula . :si: :brindis:

#119
elderico escribió:


olmost escribió:
llego tarde, pero me he visto todo el hilo

Suscribo lo dicho, es una pasada de hilo. Yo lo pondria en manuales por la cantidad de detalles. Trabajazo si señor :aplausos: :aplausos: :bien: :ok:

Saludos :brindis:


Muchas gracias elderico . He hecho el trabajo de la réplica con tanta pasión que me ha apetecido compartirlo en el foro con el máximo de detalles posible , por si puedo ayudar a extender mi " Floydmanía " :juas: :D Laie_99.gif .




--------------------> chantier2.gif phil_22.gif

Y seguimos con la transformación de esta guitarra , montando el mástil .

Antes de hacerlo , vamos a ver alguno de los detalles característicos del mismo , para completar su revisión y sus coincidencias con el mástil original de la NOS .

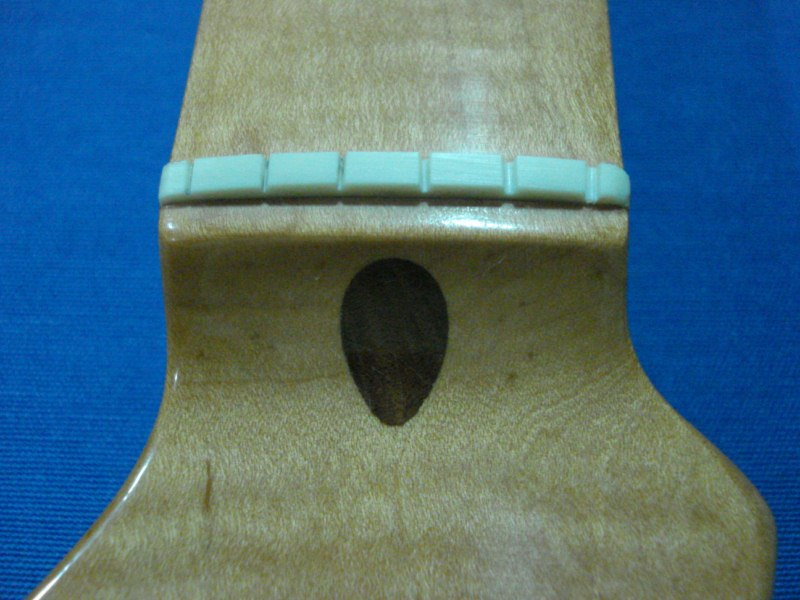

Primero observamos el principio de la pala , con el acceso a la varilla de tensado del mástil " cegado " , y la cejuela de hueso sintético , como sucede en el original .




El tensado del mástil se realiza girando una pieza con dos hendiduras en forma de “ X “ , que se encuentra al final del mismo , como vemos en la siguiente foto :

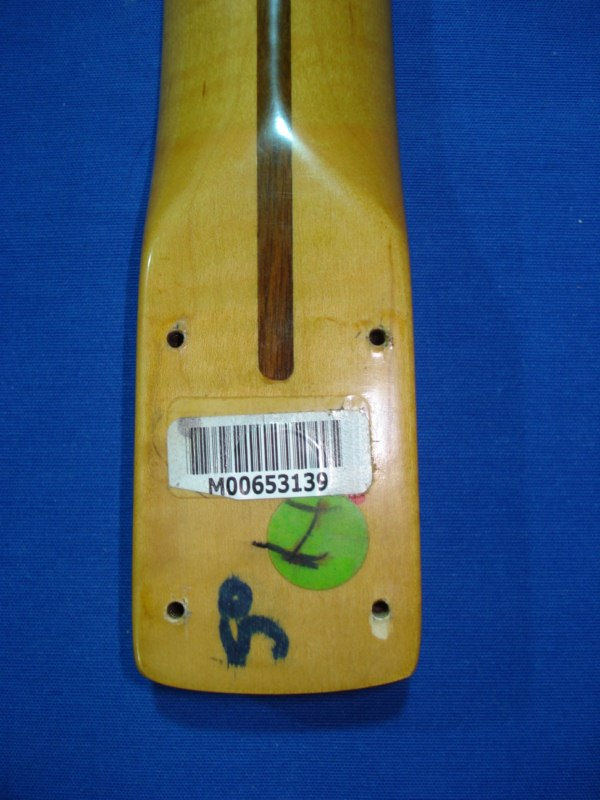

Una vista del cuello del mástil por su parte de debajo , con los orificios para atornillarlo al cuerpo y las etiquetas y marcas de identificación .

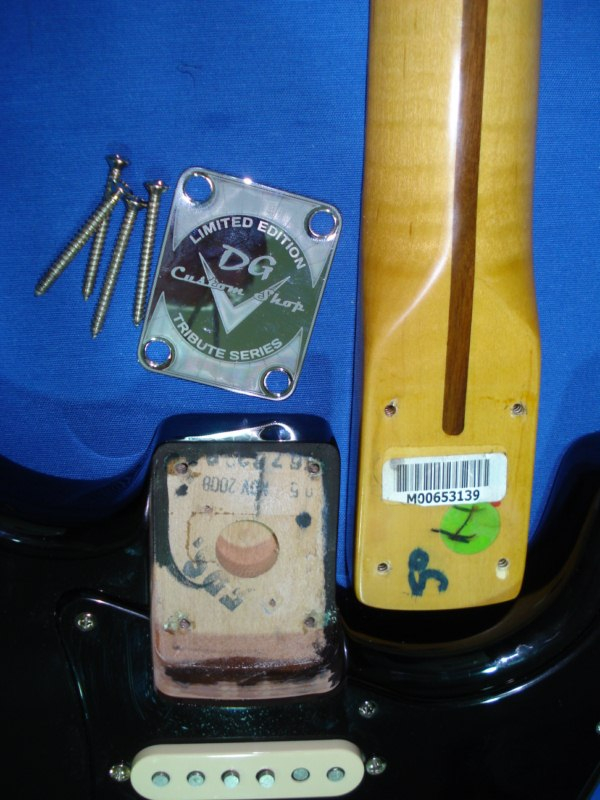

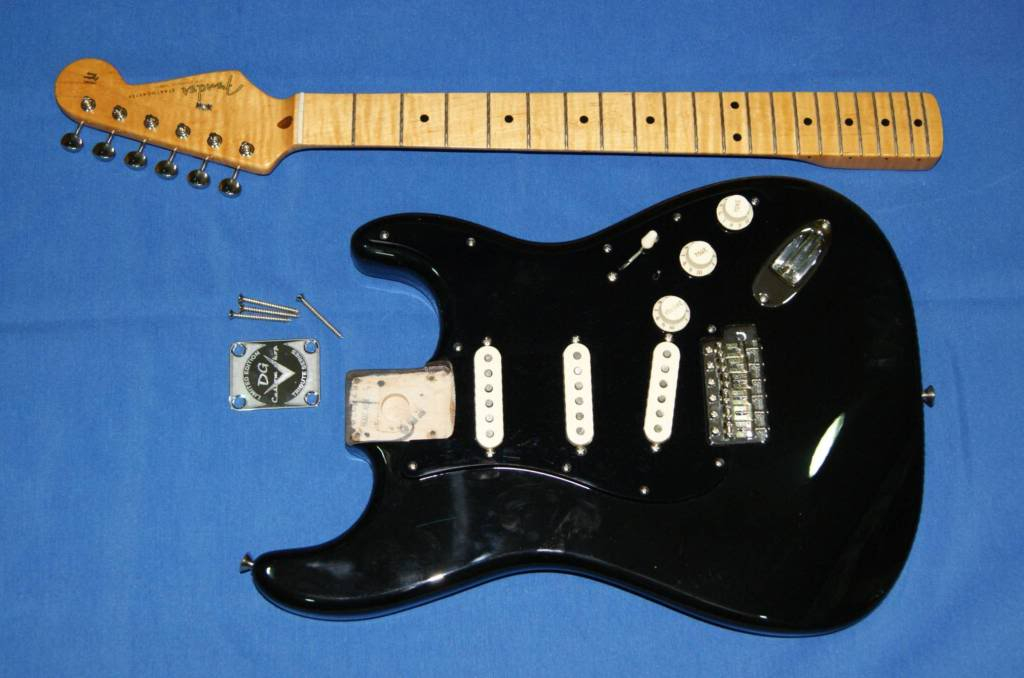

El cuerpo , el mástil , la placa “ Custom “ y sus tornillos , preparados para ser montados .

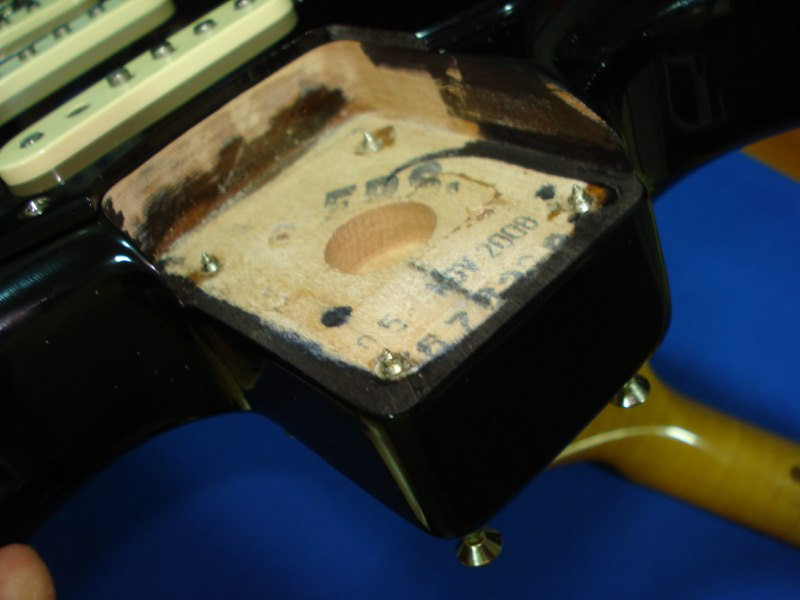

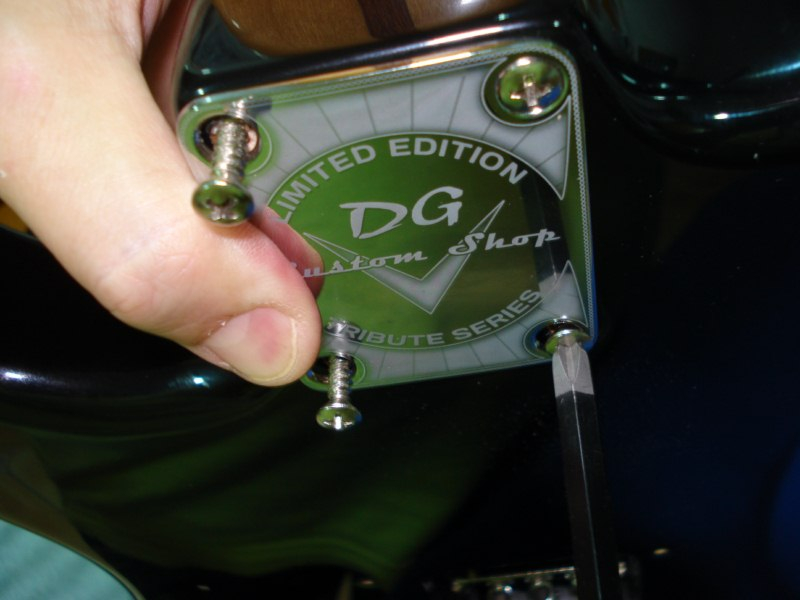

Se coloca la placa y se atornillan los 4 tornillos , hasta que sus puntas asoman por el alojamiento para el mástil , para servir de guía al mismo .

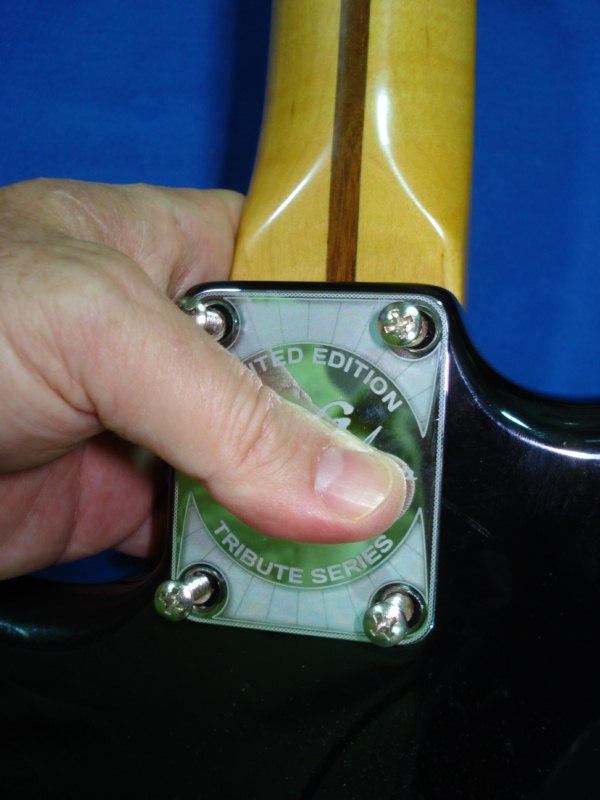

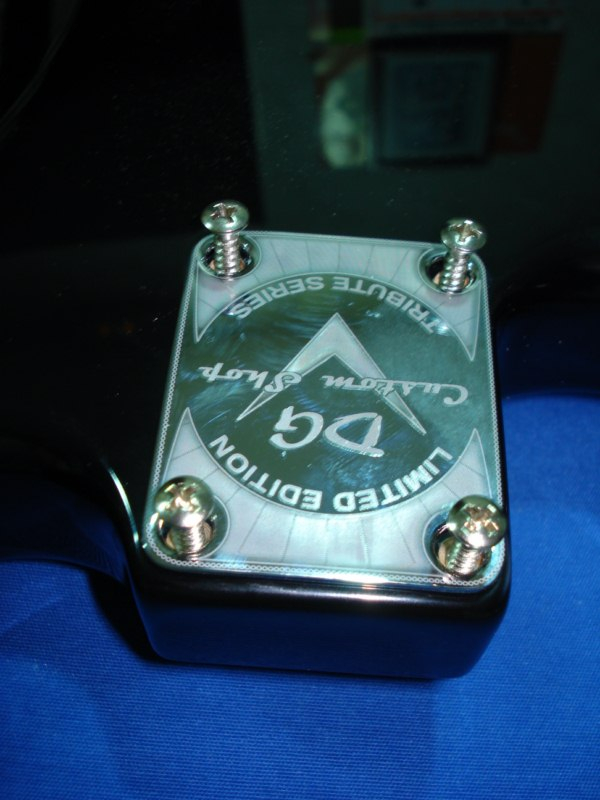

Una vez presentado el mástil , se sujeta firmemente contra el cuerpo y se van apretando los tornillos , hasta lograr que lo sujeten al cuerpo con fuerza .

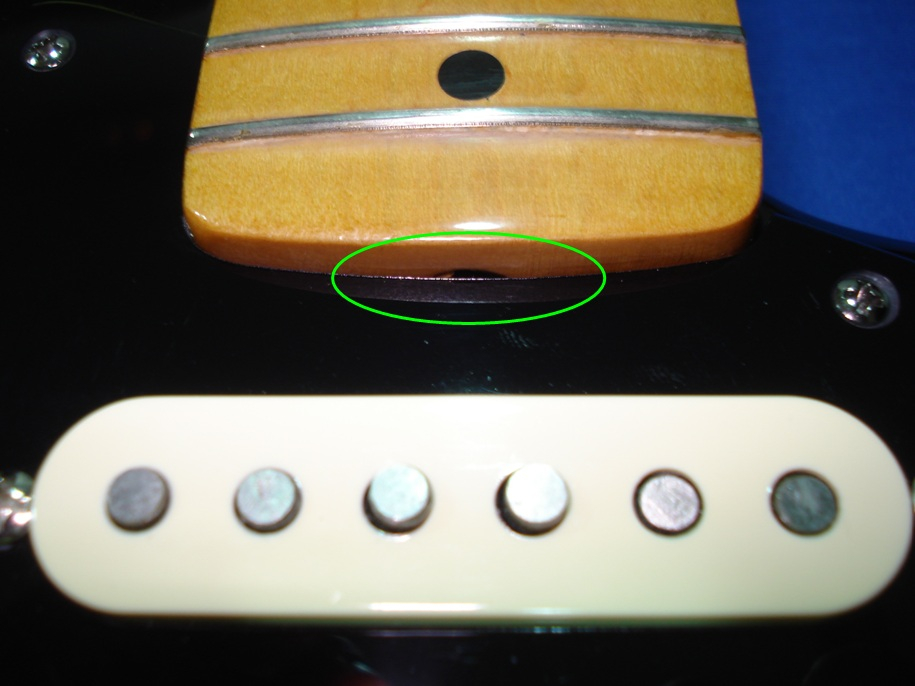

A través del pickguard , se aprecia la pieza de tensado del mástil .

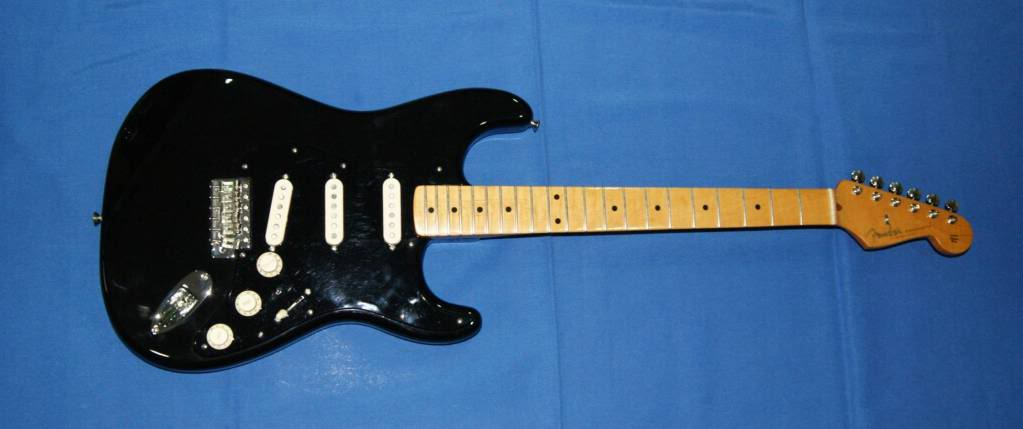

El resultado final es ya mucho más aproximada a la Black Strat que a la Classic 50 original y esto se está poniendo " muy caliente " … agitado.gif




Bueno , pues ahora toca ponerle las cuerdas , que si no , no suena … :bufon:

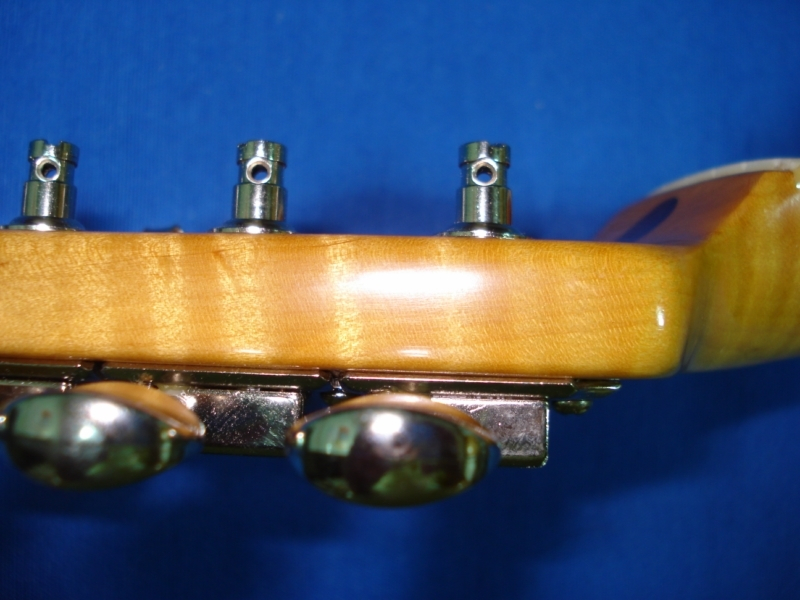

En primer lugar , preparamos los afinadores de bloqueo para recibir las cuerdas y para eso aflojamos los casquillos roscados , hasta que dejen libre el orificio , apuntando hacia arriba .

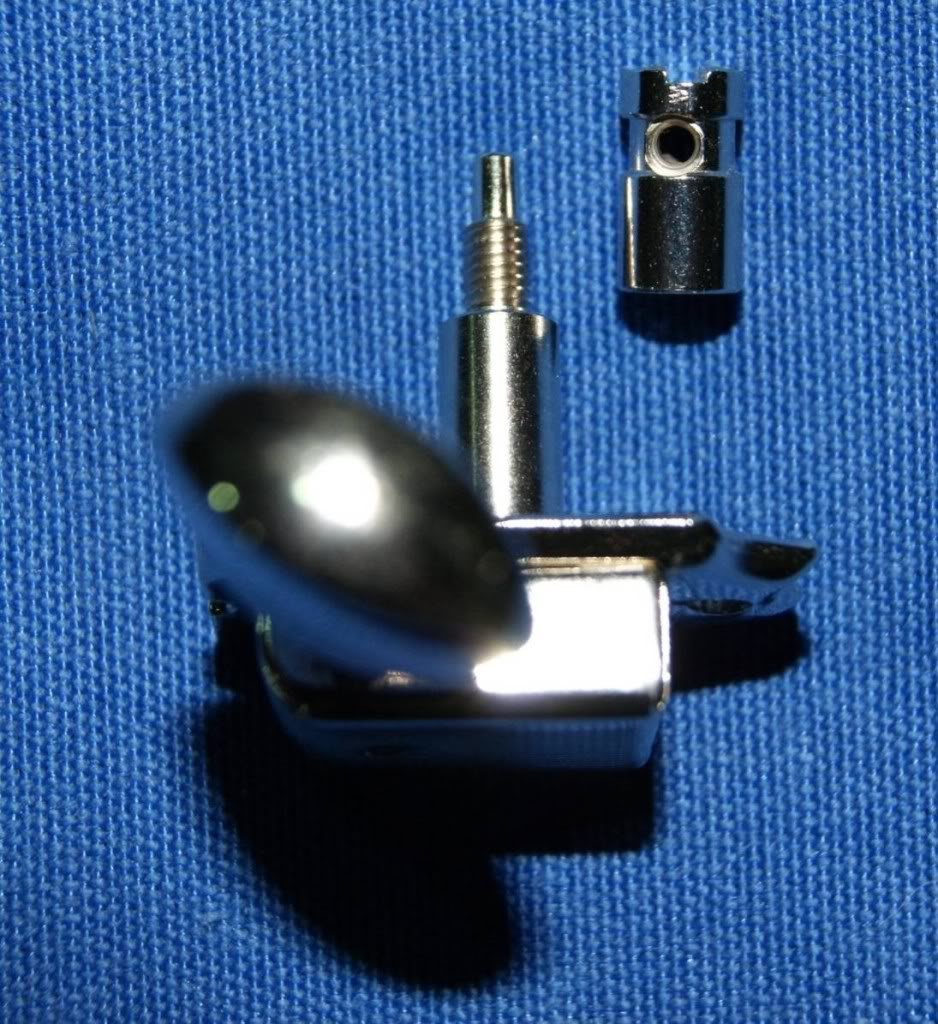

Los afinadores de bloqueo de este modelo hacen girar una pieza central , con una rosca y una varilla cilíndrica , que se alojan en el casquillo superior , que tiene un orificio para que pase la cuerda a su través y una hendidura diametral en su cabeza , para poder aflojarlos , con el canto de una moneda o un destornillador .

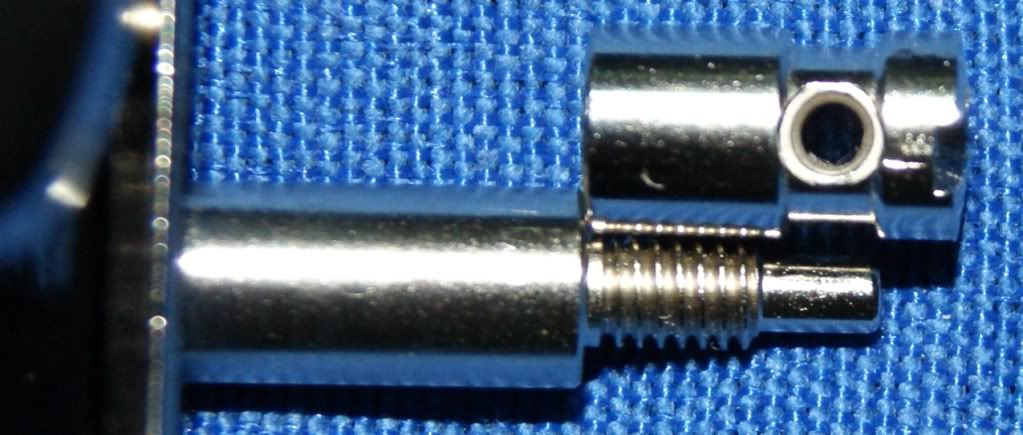

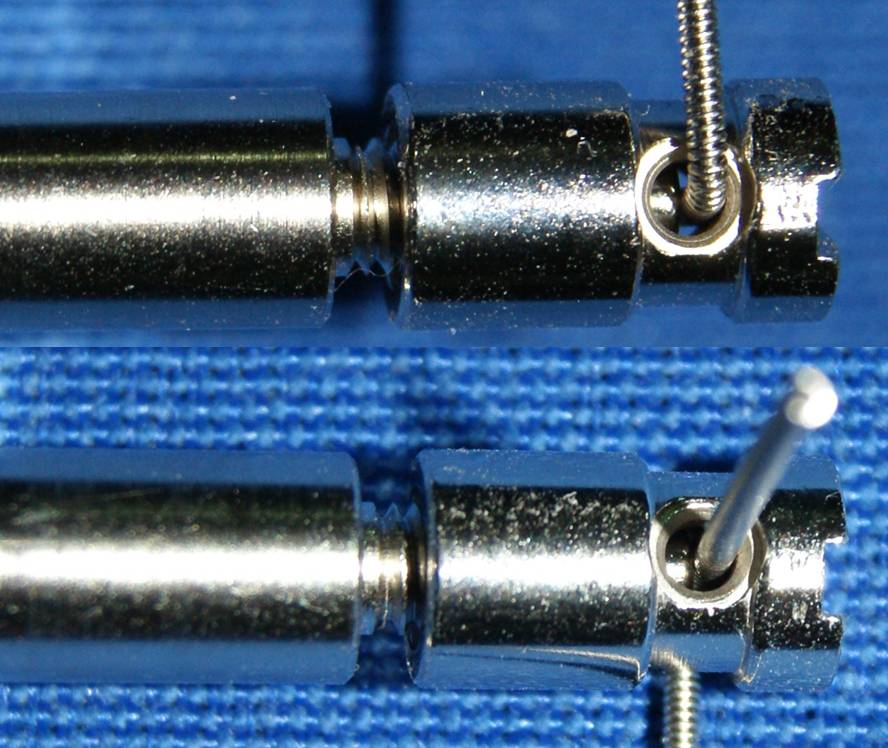

En esta foto vemos cómo la pieza central se puede llegar a introducir completamente en el casquillo , para apretar las cuerdas más finas , con fuerza suficiente para que no se “ escurran “ .





En esta foto observamos cómo quedan apretadas las cuerdas , desde ambos lados del afinador .

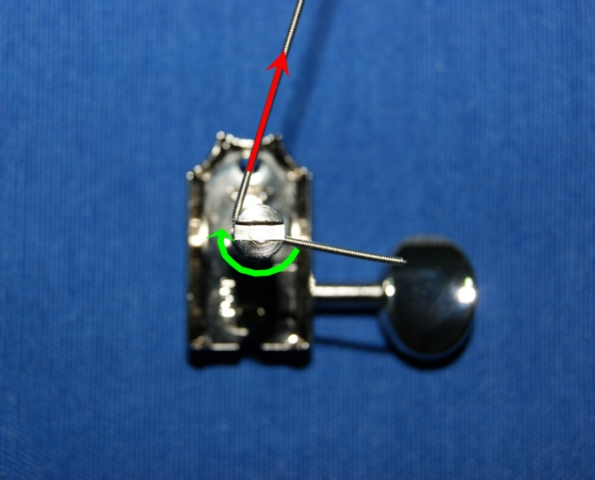

Una vez apretada la cuerda , la tensión de la misma actúa sobre el casquillo superior , haciéndolo girar contra la varilla central , y apretándola aún con más fuerza . zipped.gif




Una vez explicado el funcionamento de los afinadores de bloqueo , ( a petición del “ respetable “ :D ) , vamos a colocar las cuerdas y aquí vamos a incorporar otro elemento diferencial de la Black Strat , con respecto a otras Fender Strat , entre ellas la Classic 50 , base de esta réplica .

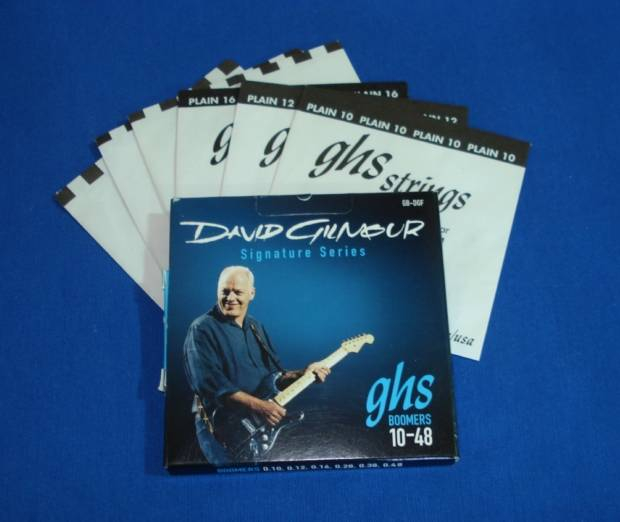

Y es que David Gilmour ha estado trabajando con la marca de cuerdas ghs en el desarrollo de sus propios juegos de cuerdas signature desde el año 1979 , en que empezó a utilizarlas en el proyecto de “ The Wall “ , por lo que tiene instalado en su Black Strat el juego de cuerdas signature ghs boomers GB-DGF .

http://www.ghsstrings.com/strings/electric/david-gilmour-signature

Los calibres de este juego de cuerdas están adaptados a las exigencias de Gilmour y difieren de los de la Classic 50 :

* Calibres David Gilmour Signature Stratocaster® : ghs boomers GB-DGF : ( Calibres 10-48 ) : ( .010, .012, .016, .028, .038, .048 ) .

* Calibres Classic Series 50 : Fender Super 250R, NPS, ( Calibres.010-.046 ) : ( 0.10 , 013 , 017 , 026 , 036 , 046 )




Así que procedemos a ponérselas a la réplica , para que su sonido sea lo más fiel al original que sea posible .

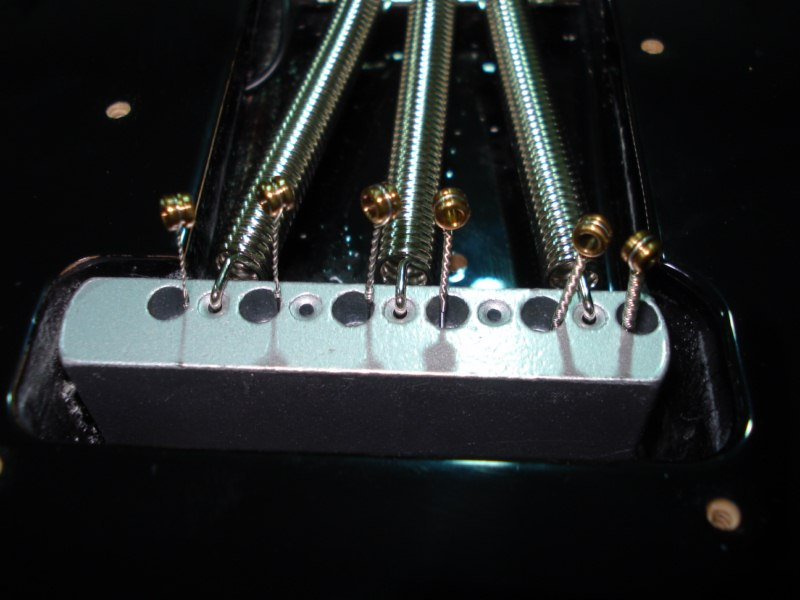

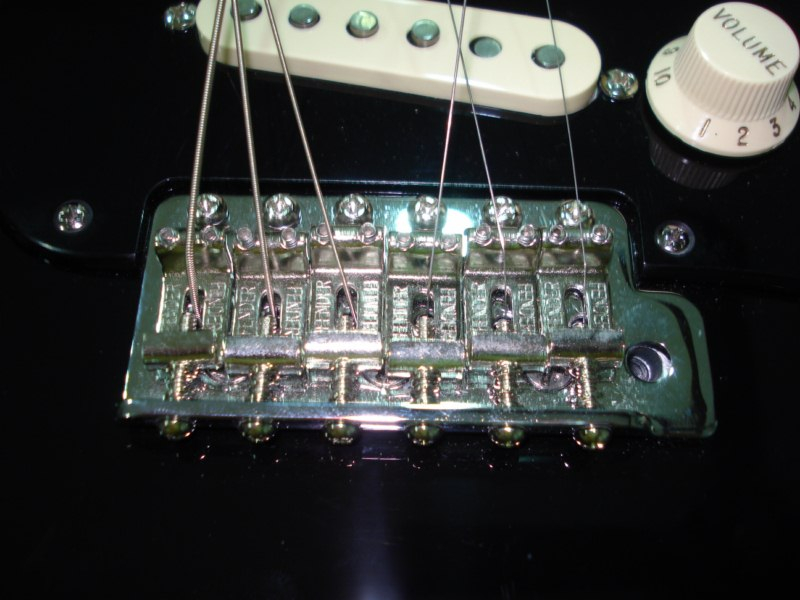

Pasamos las cuerdas por el interior del bloque del trémolo .




Comprobamos que han salido correctamente a través de los orificios de las selletas .




Vamos colocando las cuerdas una a una a través de los afinadores de bloqueo y las vamos fijando .

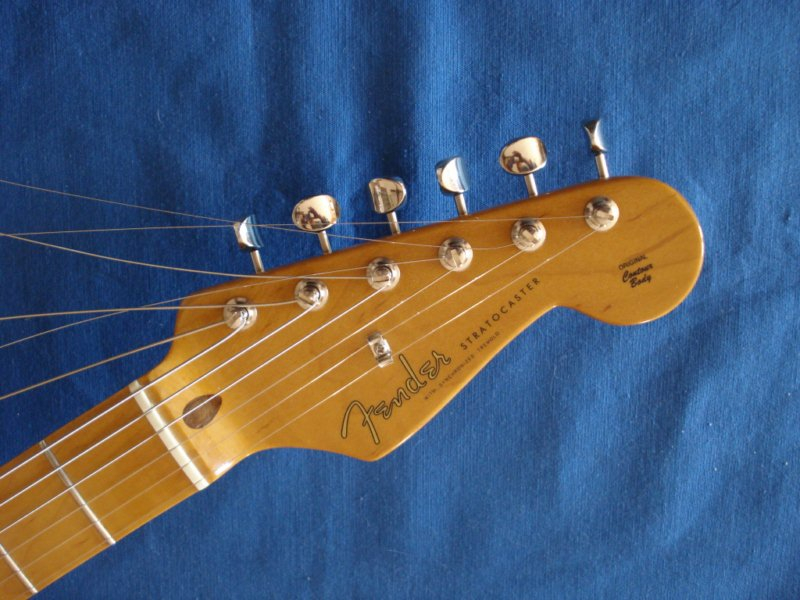

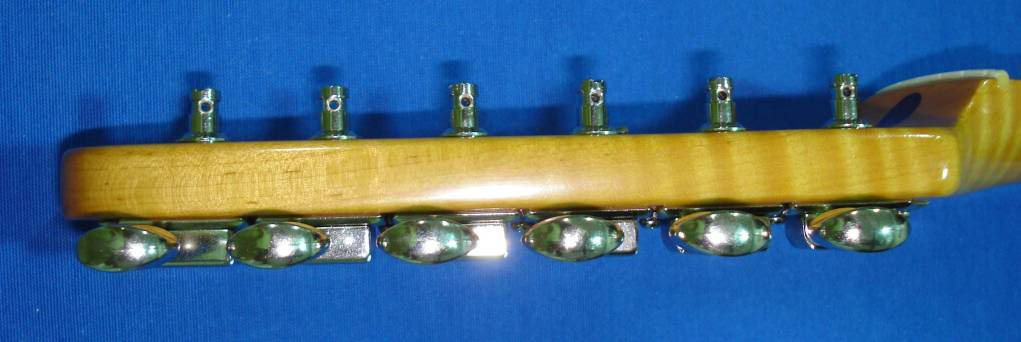

Una vez que están fijadas , éste es el aspecto que presenta la pala :

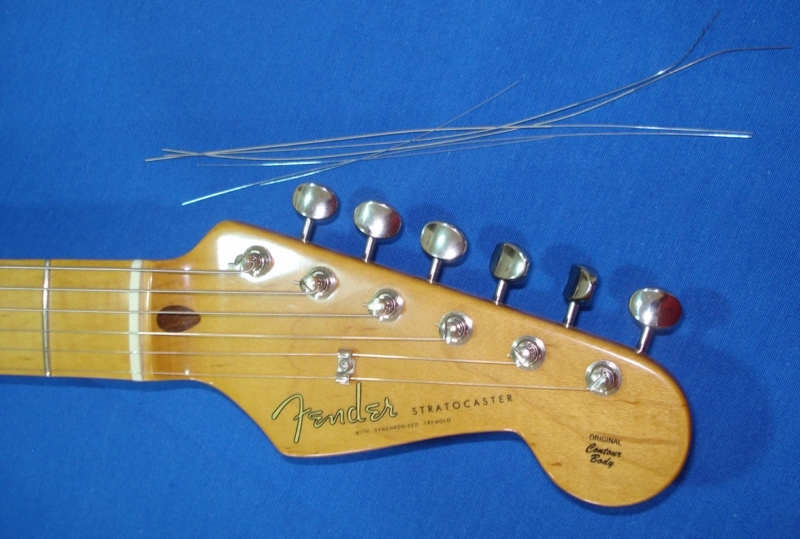

Con un alicate de corte , eliminamos los sobrantes de las cuerdas , para que no molesten al afinar ( ni nos pinchen un ojo ) :auch: .

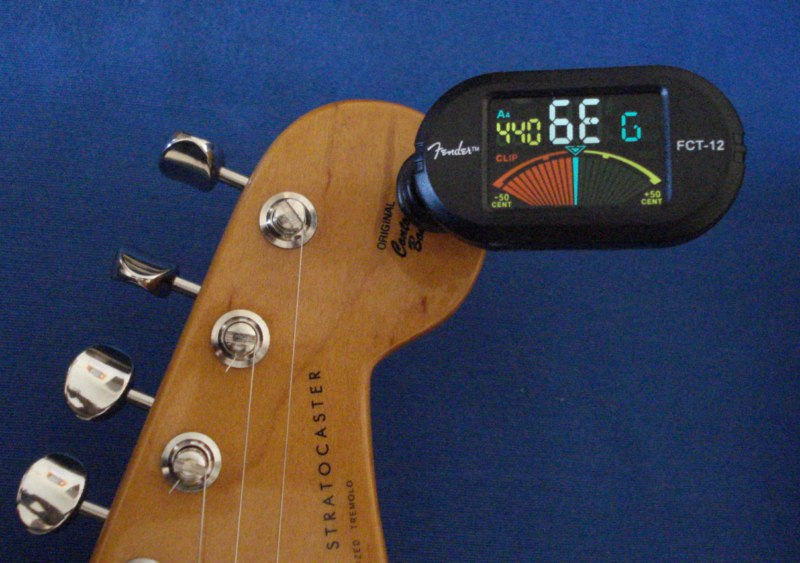

Ahora a afinar , que ya hay ganas de escuchar cómo suena …. :musica:




Y aquí lo dejamos , que con el nuevo calibre de las cuerdas ( más grueso en su conjunto ) , hay que dejar que el mástil repose , para comprobar su curvatura , cosa que haremos en el próximo capítulo . :esperando:

¡ Hasta entonces y un abrazo !. ecrire-ordi.gif :amigos:

Cómo hice mi BLACK STRAT replica : http://www.guitarristas.info/foros/mi-replica-fender-black-strat-david-gilmour/196452

Te invito a visitar mis reviews y artículos : http://www.guitarristas.info/fjavier/articulos .

Subir
3
#122 por Sr. Ese el 18/09/2012
Que pedazo de trabajo! Ademas que es Gilmour, y su Strato es preciosa, felicidades compañero!

Es mejor limpieza que velocidad.

Subir
#123 por Manlopsan el 18/09/2012
Oído cocina, ya me se la lección para octubre!!!

Que guapa que esta quedando fjavier!!!


Saludos.
Subir
#124 por Kaise® el 18/09/2012
fjavier escribió:

He tenido un orgasmo y he mojado la ropa interior


fjavier escribió:
Muchas gracias Paulino , pero Sr . Moderador , está Vd. aquí : " Foros > El equipo > Luthería > Mi réplica de la Fender BLACK STRAT de David Gilmour " :ok: y no aquí : " Foros > Música > MP3 y vídeos de miembros " :va_a_ser_que_no: , así que no le pida Vd. a un aprendiz de luthier phil_22.gif que emule al gran Gilmour ….. :sonrojado: LaieA_005.gif


No te escaquees ahora!!

En los 70, Blackmore era la ametralladora, mientras que David Gilmour era el rifle de francotirador.
"No es saludable estar bien adaptado a una sociedad profundamente enferma"

Subir
#125 por maedenia - ampamae el 18/09/2012
Sin desmerecer a otros foreros que también han hecho y hacen reviews, debo decir que ésta es una de las más completas que he leído. Tengo la suerte de conocerte en persona, amigo FJavier... y debo decir que no esperaba menos de un tío tan perfeccionista, amante de la música, las guitarras y el trabajo bien hecho.

Mis felicitaciones, y disculpa que no haya podido entrar hasta ahora... Eres un crack. Como dirían por tu tierra de nacimiento... "mazuno comuna caza, quillo!!!"
(me dan ganas al leerte de aprender guitarra de una puñetera vez, jejeje)

Una cantante de vocación, aprendiz de todo...
http://www.facebook.com/ampamaevoz

http://www.mamakandthelilboys.com
http://www.facebook.com/losrememberscoverband

Subir
#126 por trullols el 18/09/2012
Un trabajo efectivamente fino fino fino, o sin yo tener ni idea al menos eso me parece, y una calidad de documentación al alcance de muy pocos.

¿Al final tapaste con pasta el bujerito que no usaste del pickguard, o lo dejaste asín solito al pobre? :risa:

Genial, compa, qué bonito se ve ya el cuerpo ... Tiene una gran pinta si señor.
Avanti Fer :risa: !!!
:amigos:

Mi disco tributo a dIRE sTRAITS: http://www.guitarristas.info/reportajes/trullols-disco-tributo-mark-knopfler-dire-straits/2578

"...Sometimes you are the windshield, sometimes you are the Bug ..." (Mark Knopfler, The Bug)"

Subir
mod
#127 por Miercoles el 18/09/2012
Qué poquito va quedando... Estás hecho un crack!!

Éste es de los mejores hilos que puede haber por ahí, por información, detallismo, la guitarra que es en sí... :)

:amigos:
Subir
#128 por Jaime J.Márquez el 18/09/2012
pues francisco, si tras llegar al punto de la review en que esta acabada, afinada y lista para tocar, no te subes aunque sea un video tocando un acorde de fa pelao, te caneo !!! que en las quedadas bien q te metes tus riffs de los Floyd......solo que si alli si llueve es por culpa de Cañete y Rafagas XDDDDD

VENDO , mira en mis anuncios!!! Se ajustan y reparan guitarras en Granada. Toda mi musica, videos, blog y mas cosas en http://jaimejmarquez.tk/ MEDEA http://medea-oficial.tk/ Hago mezclas y masterizaciones a distancia(privado si te interesa)

Subir
#129 por trullols el 18/09/2012
Jaime J.Márquez escribió:
solo que si alli si llueve es por culpa de Cañete y Rafagas XDDDDD


Especialmente por estos dos :risa:

Mi disco tributo a dIRE sTRAITS: http://www.guitarristas.info/reportajes/trullols-disco-tributo-mark-knopfler-dire-straits/2578

"...Sometimes you are the windshield, sometimes you are the Bug ..." (Mark Knopfler, The Bug)"

Subir
#130 por Rafa Cañete el 19/09/2012
trullols escribió:
Jaime J.Márquez escribió:
solo que si alli si llueve es por culpa de Cañete y Rafagas XDDDDD


Especialmente por estos dos


Ya decia yo que me pitaban los oidos, ya................. XD XD

FJavier, magnifico trabajo, si señor, es usted todo un maestro en realizar las cosas con pulcritud, orden y concierto. Me ha encantado todo el hilo y prometo que me lo he leido entero (menos los comentarios de los compañeros, eso sí, que no veas como esta de crecido del hilo).
Deseando que llegue pronto el día para poder tocarla, asin que me aprenderé el Whis chu uere jiar, pa la ocasión XD XD

Un abrazo mu fuerte.

Cuatro Corazones.

http://susanamartinluthier.jimdo.com/

Subir
#131 por olmost el 19/09/2012
Excelente, ya queda poco para oírla!!

Mi grupo, Hyperboria
Facebook | Twitter | Youtube | Web

Subir
#132 por Zakkattack el 19/09/2012
Tras leerme todo el hilo al completo,tengo que admitir que me tiene en mas tensiòn que una novela de Stephen King :shock: !!!

La verdad es que te esta quedando un trabajo de lujo,ademas perfectamente explicado para que hasta los cazurros como yo entendamos hasta la ùltima soldadura.Le has puesto mucho empeño y dedicaciòn,un trabajo de 10 sin duda.

A ver si acabas ya,que nos hemos quedao en cuando la matan ...

Un saludo y gracias por el aporte,de lo mejor que he leido en el foro. :brindis:

"Solo tu puedes decidir que hacer con el tiempo que se te ha dado"

Subir
