Mi primer proyecto. Una Slash Appetite Les Paul

#37 por moonmark el 02/06/2011
nadie_ats escribió:
Bueno, al ser una imitación de la guitarra de Slash, quizás sea por eso.

Pero si te fijas en la mayoría de Gibson suelen ir con 4 x 500k, no sale que tipo lleva la slash "custom" que es la que se vende ahora.


Hace unos meses revisé una Gibson Slash signature, (no era la AFD ) y venia con 4 potes de 500k ( 2 lineales y 2 log) con capacitores "chiclets" ( orange drop) de 0.022, pastillas Alnico II pero con el cableado que se usaba en los 50... En esa ocasion me fijé que a pesar de estar casi nuevos los potes no tenian su valor nominal uno de tono al tope andaba en casi 800K y uno de volume estaba en 380K aproximadamente....y todos Gibson originales...

EL QUE NO VIVE PARA SERVIR, NO SIRVE PARA VIVIR

Subir
#38 por ozasch el 02/06/2011
moonmark escribió:
Hace unos meses revisé una Gibson Slash signature, (no era la AFD ) y venia con 4 potes de 500k ( 2 lineales y 2 log) con capacitores "chiclets" ( orange drop) de 0.022, pastillas Alnico II pero con el cableado que se usaba en los 50...

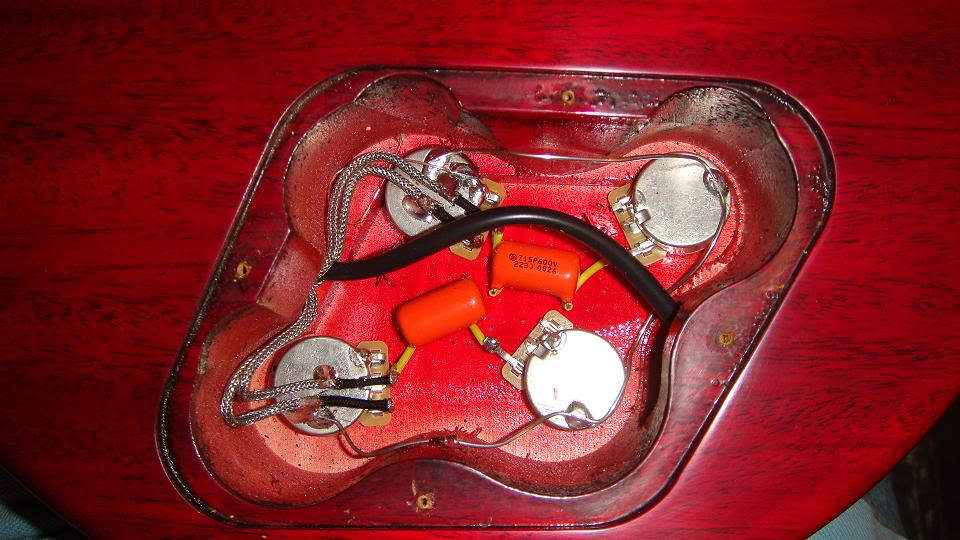

Te refieres a algo así??


Esta es la versión VOS, tiene el cableado de los 50', pero desconozco si solo difieren en la conexión o también en los cmponentes. Se alcanza a apreciar en el condensador que es modelo 715P de 600voltios pero no dice de cuantos uf.
---------------------------------
Otra cosa, el cable a tierra (que supongo que es el alambrito desnudo que se ve) he visto que va introducido por un orificio pequeño en un costado de la cavidad (en esta foto no se aprecia pero en otras si), aver si encuentro alguna), éste llega a alguna parte?, conecta con alguna pieza en particular???

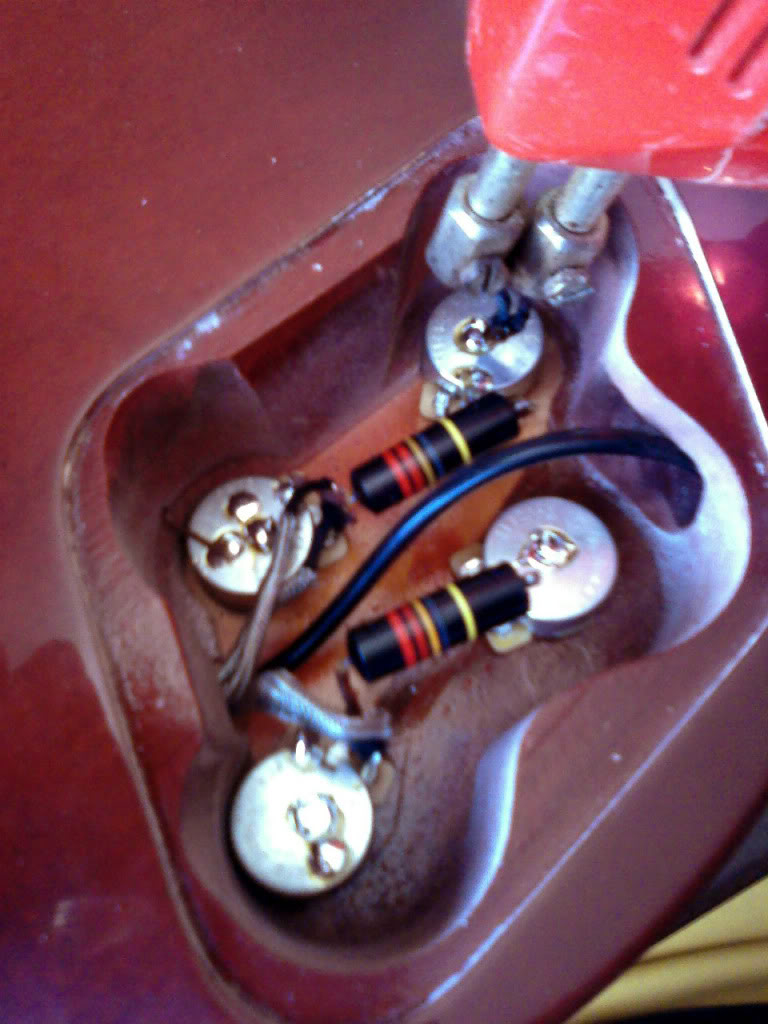

Aquí una foto, observad el pote superior izquierdo, aparece el cable de tierra que proviene desde el cuerpo pero no por las cavidades que vienen del conmutador.


Lo mas triste de ir aprendiendo es darte cuenta lo ignorante que eres...

Subir
#39 por moonmark el 02/06/2011
Ozasch escribió:
Te refieres a algo así??

http://i638.photobucket.com/albums/uu106/kirk2000/AFD_4.jpg

Esta es la versión VOS, tiene el cableado de los 50', pero desconozco si solo difieren en la conexión o también en los cmponentes. Se alcanza a apreciar en el condensador que es modelo 715P de 600voltios pero no dice de cuantos uf.
---------------------------------
Otra cosa, el cable a tierra (que supongo que es el alambrito desnudo que se ve) he visto que va introducido por un orificio pequeño en un costado de la cavidad (en esta foto no se aprecia pero en otras si), aver si encuentro alguna), éste llega a alguna parte?, conecta con alguna pieza en particular???


si, exactamente, si los dice , si te fijas sale 223J, eso es 0.022 a como hemos venido viendo es lo comun en las Les Paul....

Sobre el orificio ese va hasta la parte superior de la guitarra en donde va el selector de 3 posiciones "toggle" de pastillas, en el plano puedes apreciar que hay una cavidad ruteada que va desde los potenciometros cruzando toda la guitarra hasta la parte superior... ese cable de tierra SI viene desde el conmutador, ya que el toggle tiene una toma de tierra que debe estar unida al circuito.... el otro cable negro que ves que sale, va al jack de salida...esas son las dos cavidades o rutas que se ven en la foto...
---------------------------------
Ozasch escribió:
Te refieres a algo así??

http://i638.photobucket.com/albums/uu106/kirk2000/AFD_4.jpg

Esta es la versión VOS, tiene el cableado de los 50', pero desconozco si solo difieren en la conexión o también en los cmponentes. Se alcanza a apreciar en el condensador que es modelo 715P de 600voltios pero no dice de cuantos uf.
---------------------------------
Otra cosa, el cable a tierra (que supongo que es el alambrito desnudo que se ve) he visto que va introducido por un orificio pequeño en un costado de la cavidad (en esta foto no se aprecia pero en otras si), aver si encuentro alguna), éste llega a alguna parte?, conecta con alguna pieza en particular???

Aquí una foto, observad el pote superior izquierdo, aparece el cable de tierra que proviene desde el cuerpo pero no por las cavidades que vienen del conmutador.

http://i519.photobucket.com/albums/u353/teonigil/1959%20Les%20Paul%20Buils/1959%20Les%20Paul%20Build/13042010125329.jpg


ahhhhhhhhhhhhhhhhhhh, ya entiendo !!!! ese cable que dices que sale al pote superior izquierdo de la ultima foto, es un cable que viene desde el puente para aterrizarlo....y si viene desde otra cavidad que normalmente se hace con un taladro...

EL QUE NO VIVE PARA SERVIR, NO SIRVE PARA VIVIR

Subir
#40 por ozasch el 02/06/2011
Alguien escribió:
si, exactamente, si los dice , si te fijas sale 223J, eso es 0.022 a como hemos venido viendo es lo comun en las Les Paul....


Ya veo, y serán los dos iguales??


Alguien escribió:
ahhhhhhhhhhhhhhhhhhh, ya entiendo !!!! ese cable que dices que sale al pote superior izquierdo de la ultima foto, es un cable que viene desde el puente para aterrizarlo....y si viene desde otra cavidad que normalmente se hace con un taladro...
ecole, por ahi creo que puede ir la cosa, lo que me trae curioso es como se hace ya que en ninguno de los "paso a paso" que he podido ver en la web se muestra como se hace solo aparece avanzado el proceso. La perforación es casi imperceptible. Lo otro, cómo se conecta al puente??, ira a alguno de los pernos soldado?

Lo mas triste de ir aprendiendo es darte cuenta lo ignorante que eres...

Subir
#41 por moonmark el 02/06/2011
Ozasch escribió:
Ya veo, y serán los dos iguales??


ecole, por ahi creo que puede ir la cosa, lo que me trae curioso es como se hace ya que en ninguno de los "paso a paso" que he podido ver en la web se muestra como se hace solo aparece avanzado el proceso. La perforación es casi imperceptible. Lo otro, cómo se conecta al puente??, ira a alguno de los pernos soldado?


va soldado a uno de los bushing donde entran los tornillos, sobre los capacitores ambos son iguales...

EL QUE NO VIVE PARA SERVIR, NO SIRVE PARA VIVIR

Subir
#42 por francisco javito el 02/06/2011
Yo tambien me apunto, que me encantan las les paul de luthería home made, suerte.
Subir
#43 por moonmark el 02/06/2011
Ozasch escribió:
Y
ecole, por ahi creo que puede ir la cosa, lo que me trae curioso es como se hace ya que en ninguno de los "paso a paso" que he podido ver en la web se muestra como se hace solo aparece avanzado el proceso. La perforación es casi imperceptible. Lo otro, cómo se conecta al puente??, ira a alguno de los pernos soldado?


Realmente todas esas perforaciones son hechas de antemano en el cuerpo de caoba antes de pegar la tapa de arce, por lo que ya todo queda ruteado antes de colocar la tapa

EL QUE NO VIVE PARA SERVIR, NO SIRVE PARA VIVIR

Subir
#44 por Zamarripa el 03/06/2011
De hecho lo primero q se trabaja siempre es el cuerpo de caoba...dando las cavidades para electronica y haciendo el canal q conecta el selector de pastillas hasta el encajonado de la electrinica...de ahi a la tapa de arce se le hacen los respectivos hoyos para potes, para selector, y cavidades para pastillas...y ya que se tiene tooo agujereao como queso...se encola!

te facilitaras mucho trabajo, lei sobre un compañero q estuvo haciendo su les paul...pero primero encolo la tapa, pudiera decirse q le hubiera salido bien...pero donde mas le causo problemas fue para hacer el tunel q conecta el selector de pastillas hasta la electronica...

se encontro con un gran dilema...o ponerle el selector en la misma cavidad de electronica...por lo q no seria tan les paul...o con una broca extendida (osease una broca soldada a una varilla larga) atravezar desde el agujero del jack...todo derecho, hasta donde iria el selector...:S:S vaya problema!!

que que fue lo q hizo???

pues...3 meses despues, fue a una tienda de instrumentos y se compro una epiphone special II :risa:


por cierto ozasch...qeria pedirte una pregunta...al inicio vi tu mesita de trabajo, qiero hacerme una de esas compañero...podras tomarle fotos pa ver como es?

Vamos...nadie te quiere!

Subir
#45 por ozasch el 03/06/2011
Gracias por las sugerencias, y efectivamente todo lo que es canal y cavidades antes de encolar. Pasa que este oyito pareciera venir de otra parte no del canal que une con el switch. Y ese conducto no lo he visto en ninguno de los planos que han cabido en mis manos de ahí la duda.

Alguien escribió:
por cierto ozasch...qeria pedirte una pregunta...al inicio vi tu mesita de trabajo, qiero hacerme una de esas compañero...podras tomarle fotos pa ver como es?


Pero encantado hombre, a ver si luego le logro tomar algunas, si la luz no acompaña se las tomo mañana con luz natural, la verdad que no se si te saldrá mas a cuenta hacerla ya que por acá por lo menos no es tan cara, page 30 dls aprox por ella, y la verdad que no encuentro un precio excesivo para la utilidad que presta, ahora tu la puedes hacer mas grande y con mas chucherías desde luego. Por mi me hubiera pillado una wolfcraft, la mastercut, pero lamentablemente por acá no llegan y si llegara costaría un ojo de la cara y la mitad del otro, pero con esta me las estoy arreglando bastante bien.

Lo mas triste de ir aprendiendo es darte cuenta lo ignorante que eres...

Subir
#46 por nadie_ats el 03/06/2011
Una cosa curiosa es que Slash uso una replica de altisima calidad de las Les Paul antiguas hecha por un luthier.

Y tu vas a hacer lo mismo, pero una replica, de la replica que han hecho gibson, de la replica de Les Paul que Slash tocaba, jajajajaja
Subir
#47 por Zamarripa el 03/06/2011
Chato lo q se me ocurre esq quites la electronica y le metas un cablesito a ese hoyito pa que veas a donde termina...q no quede en duda...

por lo de la mesa...tal vez a ti te salga mas practico comprarla...pero a mi aparte de q traigo lo miser por la frente :risa: tengo la facilidad de muchas herramientas maquinaria y materiales, madera fierro nylamid y demas...aparte soy de los q la mayoria de las cosas las hago en vez de estar comprando (ooops ya toi alardeando :oops: ) te agradeceria las fotos para darme una idea

q qiero hacerme una mesa multiusos con tooas las reglitas y aditamentos q se me puedan ocurrir necesarias en ella

Vamos...nadie te quiere!

Subir
#48 por nadie_ats el 03/06/2011
Estaba hablando de como hacer la LP con un amigo que hace muebles buenos(sobretodo repara y restaura), y le estaba preguntando sobre el barnizado, si me podria ayudar el, ya que el tiene todo lo necesario, lijadoras, pistolas para pintar y pulidora etc ...

Y me a recomendado que como minimo a de pasar un mes de secado todo lo pegado antes de comenzar el acabado.

Sobretodo me ha dicho al pegar la tapa y el cuerpo que deje bien de tiempo, que una cosa es que el pegamento se seque, otra es que se seque la madera.

En pocas palabras, que va a estar mas tiempo reposando la guitarra, que yo trabajando en ella, jajajajajajaja, 4 meses por lo bajo he calculado.

¿Es esto correcto?

Zamarripa escribió:
Chato lo q se me ocurre esq quites la electronica y le metas un cablesito a ese hoyito pa que veas a donde termina...q no quede en duda...



Yo creo que es de pura lógica. Solo hay que ver el plano de la electronica de cualquier LP, para ver que es la masa que va al "stopbar bridge"

¿sino cual seria la masa del puente? aparte que en donde esta el agujero lo que hay justo al ladito es el "stopbar bridge"
Subir
