Mi primer Pedalboard! Tutorial

  • 1
#1 por FabioUio el 01/08/2013
Saludos amigos.
Hace pocas semanas inicié un nuevo proyecto, que aunque sencillo, resulta muy útil a la hora de organizar el equipo. Estoy hablando de un Pedalboard.
Inicialmente busqué un poco de info en varias webs, y obviamente mi primera opción fue 'guitarristas'. Sin embargo, no quedé satisfecho con lo que encontré y decidí hacerlo por mi cuenta; captando y plasmando todo el proceso en este pequeño tutorial. No quise complicarme, así que basé el diseño en la conocida marca y modelo: Pedaltrain 2.

Antes de empezar, tengo que decir a todo aquel que se anime a seguir este ‘paso a paso’, que se requieren conocimientos mínimos de carpintería. Me refiero a: cortar, lijar, pintar, martillar, atornillar, y cosas por el estilo. No se preocupen, es muy fácil y sencillo y el resultado es óptimo si lo hacen con un poco de cuidado. No es nada complicado.

MATERIALES Y HERRAMIENTAS
Ninguno de los elementos es difícil de conseguir, de hecho, algunos de ellos los encontramos en casa.


Madera: Semidura o dura de preferencia. Nogal o roble pueden ser las opciones.
Lijas: Nº 60, 100, y 240
Clavos: Sin cabeza, de 1 1/4 pulg. ó 30 mm aprox.
Velcro: 1 rollo de 5 cm de ancho x 2,40 m.
Pintura: En spray, de cualquier color.

PASO 1
CORTAR LA MADERA

En lo posible, la madera utilizada tiene que ser dura y resistente, debido al peso que soportará cuando pulsemos un pedal. No quiero ser muy estricto en esto pero es lo aconsejable. Es decir, poniendo un ejemplo, no serviría de mucho un Pedalboard si se fabricara con Madera de Balsa (madera blanda). Traten de conseguir un tipo de madera, por lo menos de una resistencia media.
En todo caso, de ser necesario podrán añadir un refuerzo, como se los explicaré más adelante, en el supuesto de que la madera no sea muy resistente.
Es aconsejable maderas como el Roble o el Nogal. Maderas de ese tipo.

Medidas:
Como pueden observar, el ancho de las 4 piezas horizontales, es de 7 cm. Esta no es una medida a la cual tienen que apegarse estrictamente, más bien, si logran conseguir piezas de 5cm de ancho, resultaría mucho más cómodo por varias razones. Una de ellas es que se ajustaría perfectamente a la medida del Velcro, que tiene justamente 5cm. Además, de que el resultado sería más fiel al modelo original de Pedaltrain. Sin embargo, las medidas generales del pedalboard son similares a las del Pedaltrain 2, que son: 60cm x 35cm x 5cm.


Corte triangular
Como se vió en la imagen anterior, en uno, y sólo en uno de los pedazos de madera horizontales, es decir, de aquellos que miden 57cm x 7cm, realicen dos cortes triangulares a una distancia de los bordes laterales de 10 cm aproximadamente. Estos triángulos tendrán una medida de 3cm de base, y 2cm de altura, y sirven para que pasen los cables de alimentación de los pedales. Si consideran que necesitan más espacio en estos cortes, siéntanse en completa libertad de hacer lo que mejor les convenga. Estos cortes fueron añadidos por mi, en comparación con el original Pedaltrain 2, que no tiene estos agujeros. Simplemente me pareció más práctico y útil, tenerlos disponibles.




PASO 3
LIJAR LA MADERA
Utilicen lijas de granulado grueso, mediano y fino. En mi caso utilicé lijas de medidas: 60, 100, 240. Recuerden que mientras menor sea la medida de una lija, mayor será el granulado. Una lija de 60 u 80, tiene el granulado grueso, por ejemplo. Empiecen por las lijas de medidas menores, y avancen hacia las de medidas mayores. Primero con la de 60, luego con la de 100, y por último con la de 240.
Lijen todas las superficies.



PASO 4
UNIR LAS PIEZAS


En este paso, ustedes tienen dos opciones: Unir las partes mediante clavos o mediante tornillos.
Las dos maneras tienen sus pros y contras. Al unir las piezas con clavos, el trabajo es más rápido, pero se corre el riesgo de romper o malograr la madera gracias a los golpes o a una inclinación muy pronunciada de los clavos al momento de martillar. Por otro lado, al unir la madera con tornillos el trabajo es más largo, pero mucho más preciso y perfecto. Si optan por esta técnica, utilicen tornillos autoajustables y un taladro para los huecos.

Marquen los puntos en las dos piezas laterales, por donde van a clavar/atornillar.



Unan primero las 4 piezas horizantales con las 2 piezas laterales. Y finalmente con la pieza horizontal trasera. Las medidas de separación las encuentran en las imágenes siguientes. Tomen en cuenta que la separación entre las 4 piezas horizontales deberá ser mínimo de 1,5cm para que pueda pasar entre ellos, un cable de ¼ para las conexiones de audio.



Al finalizar, tendrán en sus manos el producto casi termindado. Totalmenete funcional. Ahora sólo resta darle el acabado final.

Vista Superior


Vista Inferior

Nota:Es en este punto donde deberían añadir una pieza lateral justo en el medio de las piezas horizontales, para añadir resistencia y fuerza en el cuerpo del Pedalboard, en caso de que lo necesiten.

Vista Lateral




PASO 5
LIJAR Y PINTAR


Lijen nuevamente todo el pedalboard de la misma manera en que se explicó en el Paso 3.
Pinten con el color que deseen.
Utilicen pintura para madera en spray o mediante brocha. Es su elección. Yo utilicé pintura en spray, debido al acabado final que brinda.




PASO 6
CORTAR Y PEGAR EL VELCRO


Midan 57cm de largo en el rollo de Velcro y corten 4 pedazos de esa longitud.
Colóquenlos en cada uno de los horizontales del pedalboard. Tengan mucho cuidado al momento de pegar. Háganlo como se muestra en las fotos. Una mala pegada, comprometería el trabajo final, ya que el tipo de pegamento que tiene el Velcro es sumamente fuerte. Recomiendo colocar la parte "rugosa" del rollo del Velcro, aquella que tiene los ganchos en su superficie. Es la que menos se desgasta y dura mucho más que la otra, que tiene las fibras enmarañadas, como un bucle.






PASO 7
COLOCAR LOS PEDALES



En este punto, ya han terminado con la construcción del pedalboard. ¡Felicitaciones!
Ahora lo único que falta por hacer es colocar los pedales en el pedalboard, conectar la guitarra y encender el amplificador. El resto lo dejo en sus manos.

En esta imagen está uno de los pedales DIY que hice hace algún tiempo, es un Fuzz Face (Rojo), si desean pasarse por el hilo sobre cómo hacerlo, acá está el link: http://www.guitarristas.info/foros/mi-primer-fuzz-face/188903


Suerte a todos y cualquier inquietud, estoy siempre dispuesto a ayudar.

'In Rock We Trust'

Subir
2
--497197--
#2 por --497197-- el 01/08/2013
Muy buen trabajo bro....ahora conseguirle un buen Hard case y estas más que servido....

Cuanto dinero gastaste en el proyecto?

Felicitaciones y gracias por compartir tu trabajo.
Subir
1
#3 por FabioUio el 01/08/2013
javierfrg escribió:
Cuanto dinero gastaste en el proyecto?

Felicitaciones y gracias por compartir tu trabajo.


Gracias javierfrg!
El precio total del proyecto no lo he calculado, principalmente porque contaba con la mayoria de materiales, sin embargo pienso que lo más costoso es el rollo de Velcro de 2 pulg. x 10 pies (5 cm x 3 m), que tiene un precio de 20 USD ó 15 Euros aproximadamente. Entre clavos y lijas no existe un costo significativo, me refiero a 3 USD / 2,25 Euros, y la unidad de pintura en spray cuesta igualmente 3 USD / 2,25 Euros. Finalmente, confieso que no tuve que comprar la madera, porque contaba con ella en casa, así que no tengo el precio exacto de este insumo. De todas formas, estimo que el costo final de todo el pedalboard, sumando todos los materiales, incluyendo la madera, no debe sobrepasar los 40 USD ó 30 Euros.

'In Rock We Trust'

Subir
#4 por vidaljuanes el 02/08/2013
Me gusto mucho tu tema y la exposición felicitaciones.
creo que te seguiré los pasos buscando un mueblista que me lo haga....
+1

Gracias.
Subir
1
#5 por FabioUio el 02/08/2013
vidaljuanes escribió:
Me gusto mucho tu tema y la exposición felicitaciones.
creo que te seguiré los pasos buscando un mueblista que me lo haga....
+1

Gracias.

No hay por qué. Esta comunidad está hecha para ayudarnos. Si mi aporte sirve, eso basta!
Suerte vidaljuanes!!!

'In Rock We Trust'

Subir
#6 por sirooscar el 02/08/2013
Te quedó excelente y el paso a paso está genial.Yo ahora me estoy armando una,aunque como decirlo...la mía es un poco mas..."humilde"...jaja!
Saludos y felicitaciones!!!
Subir
1
#7 por johnny_chable el 02/08/2013
simplemente hermoso!!

http://www.guitarristas.info/normas-foros

No os toméis la vida demasiado en serio... que al fin y a cabo no vamos a salir vivos de ella.

Subir
1
#8 por Mr.Ars el 28/08/2013

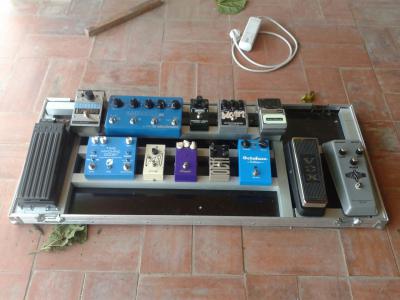

Que currada!! Yo como aporte os pongo la mía, la hice de aluminio (mucho más ligero) y en total creo que en materiales gaste unos 30 Eur. Use el viejo flight case donde los tenia enganchados en una planxa.. como base para la estructura. Ahora tengo una pedalboard con 3 niveles. Así queda mucho mejor. Si vais a mi perfil tengo como esta ahora con los pedales y todo (El hueco de arriba a la derecha es para la fuente de alimentacion).


AH, no soldé el aluminio, sino que mediante unas chapitas y tornillos fui uniendo cada parte...

Saludos!
Archivos adjuntos:
BBCode:
Subir
#9 por juani schmidt el 18/05/2014
esta genial!!!te agradezco por hacer este tutorial
Subir
#10 por locopeligroso45 el 21/10/2015
Me voy a hacer tu pedalera con una variación: en los laterales voy a dejar una cuña hasta el suelo en lugar de varillas. Me surge una pregunta que no es nueva: qué madera es mejor?? He leído que hay algo que se llama fibrofácil (en España no se si se llamará de otra forma, pero yo no lo había oído nunca).

Pd: gracias por el aporte.

http://www.eraunabuenapersona.tumblr.com | MIXTAPES

Subir
#11 por Nacho Andrade el 21/11/2015
Excelente amigo felicitaciones, y muchas gracias por compartir este material, estoy seguro de que me servira en la construccion de mi primer pedalboard un abrazo!!!
Subir
#12 por Geovany el 16/02/2016
Me encanto mucho voy a empezar a hacer mi primer pedalboard pero me surge una duda ya que soy novato al querer conectar varios pedales como hago la conexión por debajo dejó un multitoma ???? O como hago ??? Gracias por su colaboración
