Mi nuevo proyecto aún sin bautizar: Pedal tipo Slicer

amonra
#1 por amonra el 11/04/2011
Hola gente,

Ando liado en un proyecto personal diferente a lo normal. Se trata de un pedal de trémolo/ring modulator con patrones rítmicos programables. Consta de una parte digital de control, capaz de almacenar configuraciones de parámetros en programas, y una ruta de sonido totalmente analógica controlada por la parte digital. En cuanto pueda daré más detalles. Os dejo con una de las primeras (quizás la 3ª) pruebas que he hecho esta misma tarde con la guitarra. Estoy realmente entusiasmado...

Subir
1
OFERTASVer todas
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • Boss Katana 50 MKII
    255 €
    Ver oferta
Miguel Angel B. Carvajal
#2 por Miguel Angel B. Carvajal el 15/04/2011
oye man me tienes que enseñar a hacer pedales xD¡¡¡ y decirme cuantos años de electronica o otra cosa debes estudiar para crear uno ^^ porfavooooooooooooooor
Subir
amonra
#3 por amonra el 14/03/2013
Hola foreros,

Tengo este proyecto parado desde que publiqué este post. Me faltaría diseñar la placa definitiva y hacer cambios en el firmware (el software que lleva el controlador) que se me han ocurrido desde entonces.

Me sorprende el nulo interés que despertó mi proyecto, pero me gustaría obtener algún tipo de "feedback" de la comunidad de cara a una posible comercialización del pedal. ¿Alguna opinión?
Subir
amonra
#4 por amonra el 14/03/2013

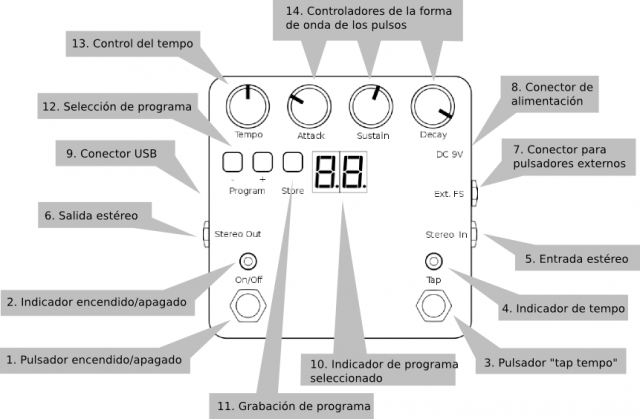

Pongo el "manual" para que se entienda un poco lo que hace:


1.Pulsador de encendido/apagado: Pulsándolo activa y desactiva el procesado de la señal
2.Indicador de encendido/apagado: Indica cuando el procesado de señal está activado (led encendido) o el pedal deja pasar la señal sin modificar (led apagado).
3.Pulsador “tap tempo”: Pulsándolo repetidas veces marcando un ritmo, el pedal calcula el tempo y modifica su funcionamiento en función de este.
4.Indicador de tempo: El led indicador parpadea marcando el compás con un destello verde. En el primer compás del patrón que se está siguiendo, el led emite un destello rojo.
5.Entrada estéreo: Entrada de señal de tipo jack de 6,35 mm estéreo
6.Salida estéreo: Salida de señal de tipo jack de 6,35 mm estéreo

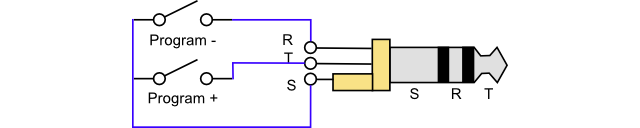

7.Conector para pulsadores externos: Conector de tipo jack de 6,35 mm estéreo que permite conectar dos pulsadores externos para realizar con el pie las funciones de selección de programa (botones 12)


8.Conector de alimentación: Conector para una fuente de alimentación externa de 9v, con el centro negativo (Estándar de facto en el mercado de pedales de efecto)
9.Conector USB: ELIMINADO actualmente del proyecto.
10.Indicador de programa seleccionado: Mediante dos dígitos se muestra el programa seleccionado. Un programa consta de un patrón rítmico y una configuración específica de los parámetros.
11.Grabación de programa: Botón que permite almacenar en memoria no volátil la configuración actual de los parámetros. Cuando se pulsa una vez, los dígitos del programa parpadean. A continuación, mediante los botones de selección de programa se escoge el programa en el que se desea grabar la configuración. Si se pulsa de nuevo el botón de grabación de programa se guarda definitivamente el programa seleccionado. Si no se pulsa ningún botón al cabo de unos segundos se cancela la grabación de programa.
12.Selección de programa: Mediante estos botones se puede seleccionar el programa que se desea utilizar.
13.Control de tempo: Este control giratorio permite ajustar el tempo de la ejecución del patrón. Permite ajustar la velocidad hasta el rango de modulación en anillo. Si se pulsa el pulsador de “tap tempo” se ignora su valor.

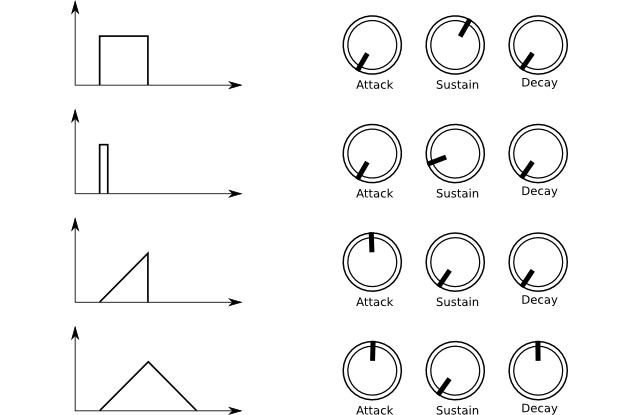

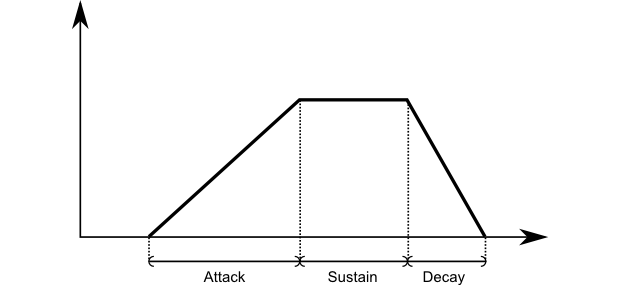

14.Controladores de la forma de onda de los pulsos: Mediante estos controles se puede modificar la forma de los pulsos que modulan la señal.


Se muestran a continuación una serie de ejemplos de formas que se pueden conseguir mediante la manipulación de estos controles.


Importante: El oído humano percibe el volumen de los sonidos de forma logarítmica. Es decir, para percibir que una fuente de sonido ha duplicado su volumen de emisión, esta en realidad ha de multiplicarlo por 10. Las formas de ondas mostradas están representadas en escala logarítmica.
Subir
rockblaster
#5 por rockblaster el 19/03/2013
A mi me parece estupendo, que seas capaz de crear algo así... wow, brutal, tio.

Lo que no me termina de cuadrar, si es que lo quieres enfocar como un pedal de guitarra, es lo de la entrada estéreo y la salida estéreo. Creo que lo más usable y estándar es crear una entrada mono (o dos mono con la opción de usar sólo una de ellas para una configuración en mono) y dos salidas para el estéreo... no sé... cuantos patch cables de pedales vemos con jacks estéreo (¿?) y tengo entendido que usar conectores mono en entradas de jacks estéreo podría propiciar problemas de ruido.

Por lo demás, me parece un proyecto super ambicioso y brutal, no puedo más que animarte a seguir.

Un saludo,
RC
Subir
amonra
#6 por amonra el 19/03/2013
Los jacks estéreos se pueden sustituir por dos monos, de forma que cuando se use uno solo (mono) se copie la señal en el otro jack. Los patrones pueden ser estéreos, con "pulsos" que van cambiando de canal. Lo hice con jack estéreos por simplificar el prototipo y la verdad es que no había vuelto a pensar en ello.

Muchas gracias por la aportación.
Subir
alejandrosevenfold
#7 por alejandrosevenfold el 05/07/2013
hola amigo, he de decir sin duda que es un proyecto muy interesante y por el cual estaria dispuesto a pagar si se comercializara
a un buen precio. Como te digo no entiendo por que ha recibido tan poca atencion, se deberia apoyar el trabajo creativo de algunas personas
ya que el manejo de electronica si que tiene sus complicaciones

Quedo atento al hilo para ver que sucede con el proyecto, desde ya te digo que es un sonido muy interesante
y que puede aportar mucho creativamente
Subir
Diego P. Sebastian
#8 por Diego P. Sebastian el 05/07/2013
Me parece un proyecto muy interesante, ( y eso que yo no soy de tremolos ni rings modulators ), pero tu trabajo te ha costado, y tu recompensa obtendras, eso seguro.

Si haces algun chorus/phaser, estaria bastante interesado =)

Un saludo.
Subir
cvilardell
#9 por cvilardell el 05/07/2013
Bestial!
Subir
unrealw
#10 por unrealw el 05/07/2013
Tiene muy buena pinta ....
Subir
Diego Xnoise
#11 por Diego Xnoise el 20/10/2013
Tremendo! siempre quise hacer algo así!. Mucha suerte
Subir
