MG100DFX

RCZ
#1 por RCZ el 12/01/2014
no me funcionan los efectos de este ampli. Ayuda por favor, no se quee hacer.

Gracias!
Subir
OFERTASVer todas
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
LiTaN
#2 por LiTaN el 14/01/2014
Has mirado por dentro a ver si hay algo quemado o suelto?

Ese amplo tiene 6 tornillos en la parte superior de la caja que sujetan el chasis del ampli. Suéltalos y sácalo a ver que ves.

No tengas miedo de morir electrocutado porque es un ampli a transistores que funciona a 15 o 30 voltios, así que el único punto "peligroso" es la entrada de la toma de red hasta el transformador gordo que verás en un lateral. A partir de ahí sin miedo.

El circuito de efectos, me parece, que queda mirando el chasis de frente a la derecha. Echa un ojo a esa zona y nos cuentas.

Saludos!
Subir
RCZ
#3 por RCZ el 15/01/2014
En cuanto pueda os paso unas fotos, gracias.
Subir
RCZ
#4 por RCZ el 15/01/2014

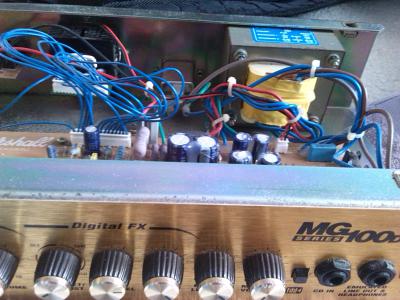

Mirar estas fotos y decirme que veis.
Archivos adjuntos ( para descargar)
Subir
RCZ
#5 por RCZ el 15/01/2014

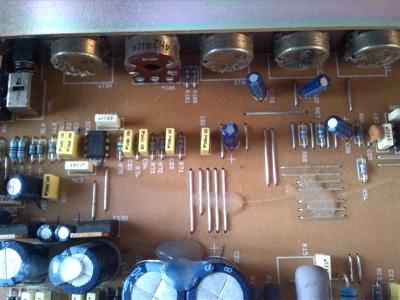

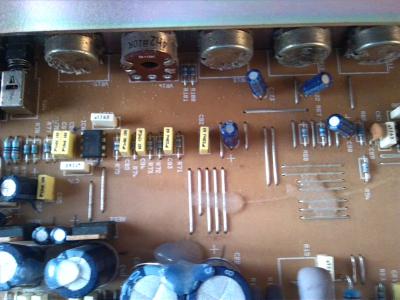

mas fotos
Archivos adjuntos ( para descargar)
Subir
LiTaN
#6 por LiTaN el 15/01/2014
Bueno vamos por partes.

El circuito de efectos creo que está al otro lado del ampli, de la parte que no has subido fotos.

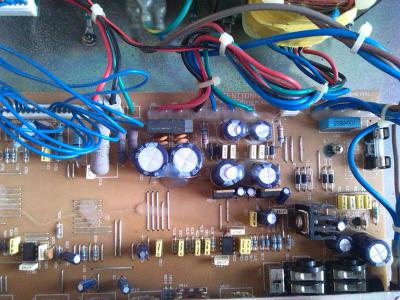

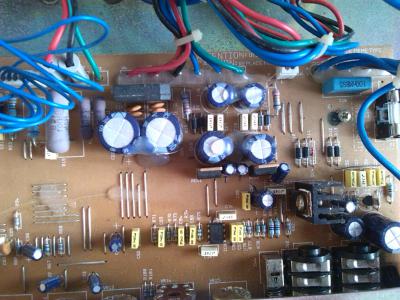

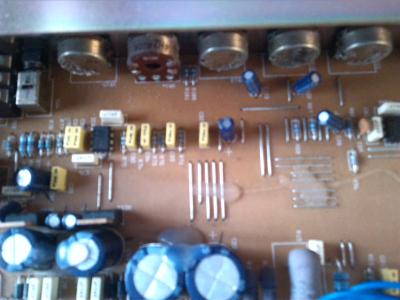

La zona que has fotografiado corresponde a la fuente de alimentación del amplificador, entiendo que esta parte funciona bien porque si no el ampli no funcionaria nada.

Tienes un multímetro para hacer alguna comprobación?

Échale un ojo a los potenciómetros que controlan los efectos a ver si están bien soldados y funcionan ok. y sube fotos de la otra mitad de la placa.

Saludos!
Subir
RCZ

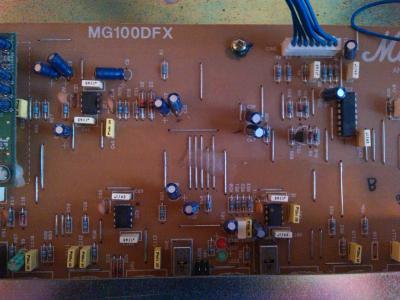

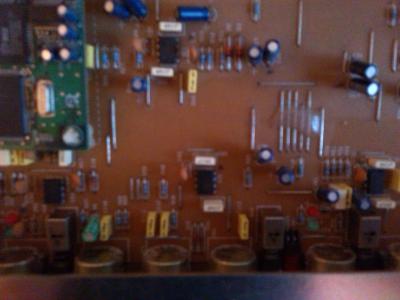

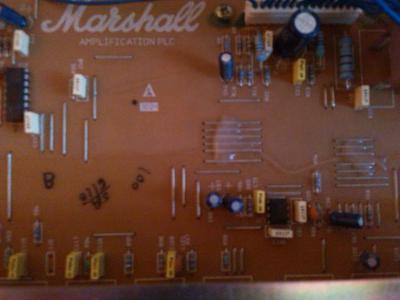

#7 por RCZ el 15/01/2014

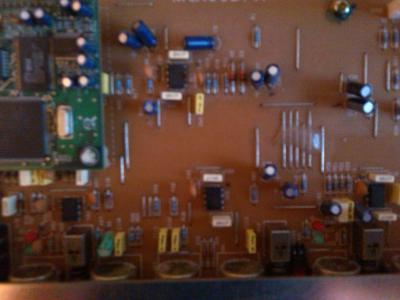

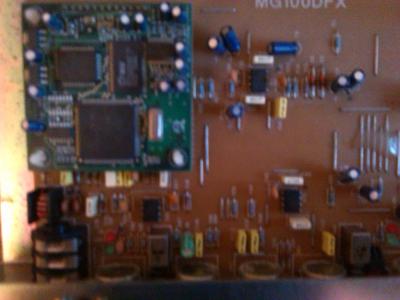

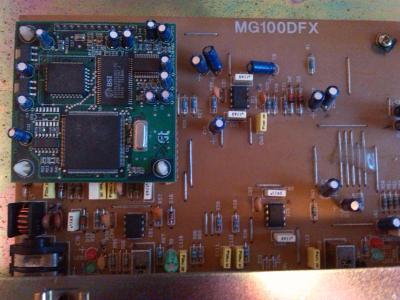

Ahí van las fotos, muchisimas gracias por darme un poquito de vuestro tiempo jeje :D
Archivos adjuntos ( para descargar)
Subir
LiTaN
#8 por LiTaN el 15/01/2014
Bueno, vamos a intentarlo.

Si no funcionan los efectos es posible que no estén bien alimentados, o que alguno de los operacionales esté estropeado. No he mirado mucho el esquema pero lo primero es que compruebes la alimentación del circuito de efectos.

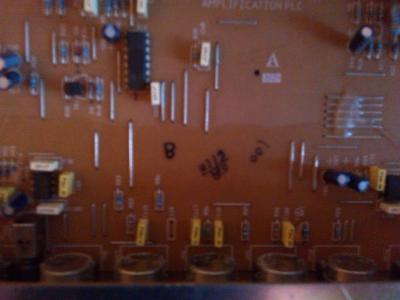

Entre los pin 10 y 12 de la tarjeta de efectos debería haber 5v más o menos te marco en la foto los puntos que serían. También puedes comprobar la tensión de los operacionales que son las patitas 8 y 4 de los "chip" que están nombrados como IC... en esos puntos tendrías unos 30v más o menos.

saludos

edito: adjunto también el esquema del ampli por si alguien quiere echar una mano.
Archivos adjuntos ( para descargar)
marshall_mg100dfx_sch.pdf
Subir
RCZ
#9 por RCZ el 15/01/2014
Mañana lo intento, aunque si no encuentro una facil solución lo voy a cambiar por un fender 212r o un Marshall valvestate 8100 + pantalla
