metele turbo a tu guitarra, SUPER HARD ON by zvex integrado en la guitarra

#361 por jairoV96 el 04/06/2013
¡Hola! Menudo curro que tenéis aquí metido, acabo de terminar de leerme las 30 páginas y tengo un par de dudas que no consigo resolver.

Me he registrado solo para preguntar, pero viendo la gran comunidad DIY que hay por aquí, quizás le dedique algo de tiempo a este foro y presente alguno de mis proyectos (Cuando funcionen :D )

Con una Les Pal.. http://img194.imageshack.us/img194/3971/shoparaguitarra.png Eso debería seguir siendo igual, ¿no? (Wiring moderno)

Otra cosa, alguien ha probado a usar otro trimmer para ajustar el volumen final (Cambiando la resiténcia de 100k)? En alguna página de este largo topic lo habláis, pero no me quedo claro de si eso iba a funcionar bien o no.

Gracias a todos los que colaboran en proyectos como estos!

No soy profesional, ni me dedico a esto por dinero, pero si vives por Vélez Málaga y necesitas un ajuste de guitarra.. contacta conmigo!

Subir
#362 por jairoV96 el 05/06/2013
Vuelvo a postear, no encuentro la manera de editar los mensajes, y eso que estoy estudiando informática.. :oops2:

Bueno; acabo de realizarme un esquema mientras estaba en clase; pero tengo dudas al respecto de si va a funcionar, me preocupa que cuando esté apagado el sistema del SHO no pase sonido.

( https://www.dropbox.com/s/ffpukd7mtwbxl0t/IMG_20130605_094735.jpg ) Si alguien que sepa más del tema le puede echar un ojo rápido, me sería de mucha ayuda.

Por cierto, ¿Nadie ha pensado en introducir este pedal dentro de otro pedal? podria ser interesante un chorus con un segundo switch que active esto y actuara como booster y ligero overdrive

No soy profesional, ni me dedico a esto por dinero, pero si vives por Vélez Málaga y necesitas un ajuste de guitarra.. contacta conmigo!

Subir
#363 por chacarock el 14/06/2013
si realizas bien la coneccion de bypass , no temas que la guitarra seguira sonando aun cuando desactives el efecto y por cierto lo de tu idea ya la hicieron un monton de veces, incluso de colocas dos SHO en serie en un solo pedal, te imaginaras lo que empuja esa combinacion jeje, saludos
Subir
#364 por jairoV96 el 19/06/2013
#363

Se lo bien que suena, un amigo mio, que por cierto, se dedica a fabricar pedales y amplificadores, tiene el Super Duper original y es la caña

No soy profesional, ni me dedico a esto por dinero, pero si vives por Vélez Málaga y necesitas un ajuste de guitarra.. contacta conmigo!

Subir
--117771--
#365 por --117771-- el 21/06/2013

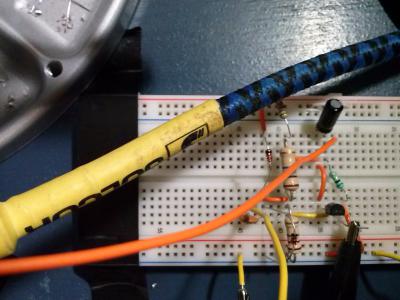

Habrá un alma caritativa que me pueda guiar con esto de el maldito switch, la manera en la que acomodé los componentes para esto está basado en el schematic original y sé que funciona, solo me falta implementar el switch.
Me estoy basando en este tutorial http://gaussmarkov.net/wordpress/thoughts/wiring-up-a-1590b/ pero aún así no consigo hacer que funcione...

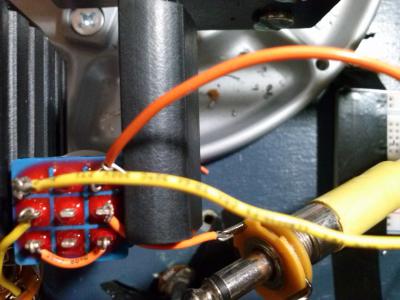

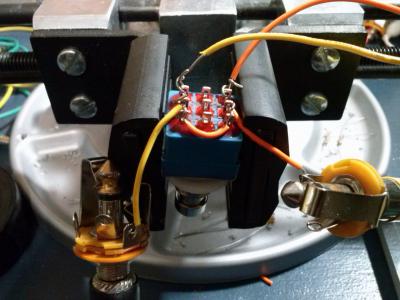

Pongo fotos de lo que creo que está correcto.
Ayuda? :(
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
--117771--
#366 por --117771-- el 21/06/2013
ya pude! gracias de todos modos...
Subir
#367 por dahni el 02/07/2013
soy nuevo por acá, y si alguien me puede solucionar una duda, quiero ponerle este Hard-on a mi guitarra pero tengo un killswitch donde debo colocarlo antes o después? y como conecto el jack de entrada estéreo ? al killswitch y al Hard-on? :l
Subir
#368 por dahni el 11/07/2013

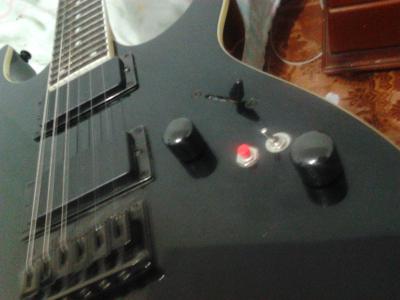

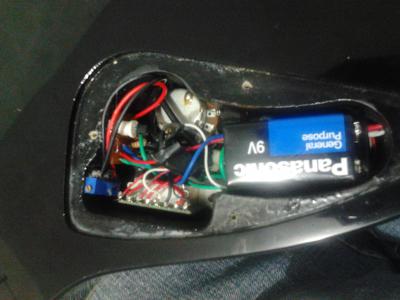

Al fin lo puedo terminar en este orden, Sho - Killswitch - Jack Stereo lo hice con el 2n7000 y me gusta el sonido cálido :), solo me pasa algo si alguien sabe como solucionarlo, al tener activo el SHO y mover el selector de Mic suena un Chasquido al pasar de uno al otro, tengo selector de 5 posiciones.
Archivos adjuntos:
2013-07-11 00.57.02.jpg
BBCode:
2013-07-11 00.54.50.jpg
BBCode:
Subir
#369 por chacarock el 04/09/2013
#315

ojo no esos transistores no son iguales el bs170 y el 2n7000 son iguales y son mosfets, pero el j201 y mpf y bs son fets estos no valen
Subir
#370 por mariolo_o el 07/09/2013

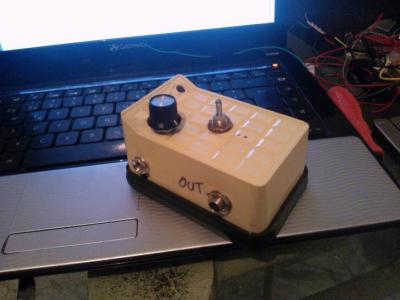

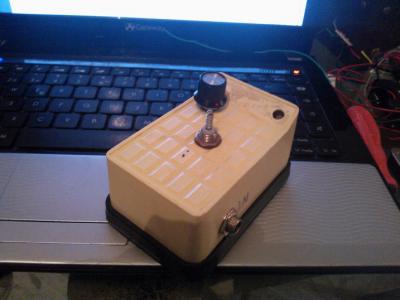

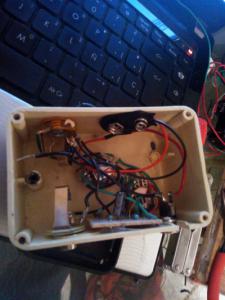

Solo me falta mejorar el switch, pero el sonido es muy bueno,

Gracias a todos por sus aportes que sirvieron muchisimo
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
Subir
#371 por Brian Huron el 31/03/2014
oie viejo una preguntota el zener como terminiaria quedando en los pines 1A y 1C
Subir
#372 por Brian Huron el 31/03/2014
oye rasta se puede remplazaar el bs170 por un 2n7000???
Subir
