metele turbo a tu guitarra, SUPER HARD ON by zvex integrado en la guitarra

#289 por frankken el 11/08/2011
hola chicos, ya me lei todo el post, me tomo todo el dia... jjj ya sin fuerzas para preguntar....
bueno quiero hacerme este pedal y queiro comprar lo necesario pero me quedan unas dudas....
realmente quiero el pedal tal cual como el de zvex, con su led, su pila y todo en su cajita.... pero veo que hay varios planos.

tambien vi que al principio del post hablan de la primera version y luego de la version que esta actualmente en venta... esta ultima, esta mejorada?

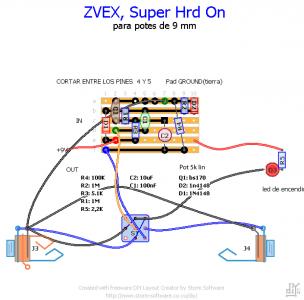

suena mejor? qué creen? me estoy guiando por la imagen q adjunto porque lo quiero true bypass, pero no se qué transistor usar?

cual es el que mas se recomienda? el BS170P ? porque en banzai lo consegui. o mejor compro el BS170? o 2N3904?

lo que quiero es hacerlo como el que se vende... no se si la primera version o la ultima, que dicen uds?

gracias por sus consejos y ayuda... y a rasta que ahora no veo foro de pedales DIY donde no salga el amigo, no me interesan si no estan sus consejos jaja.... saludos.
Archivos adjuntos:
super hard on.jpg
BBCode:
Subir
#290 por stak_a el 11/08/2011
pues si lo quieres tal caul, te recomiendo que loa gas en placa perforada y ocn el bs170, yo lo hize con el 2n7000 y se escucha muy bein pero bueno cada cabeza un mundo no?

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#291 por frankken el 11/08/2011
pero tengo entendido q si es posible conseguir bs170P es mejor, sino usar bs170.... es correcto?
Subir
#292 por akilius el 12/08/2011
bs170p es mejor que el 2n7000 seguro pues tengo los 2 y suena mejor y va al reves que en el esquema.

httpwww.youtube.comwatchv=XPkQksrfXFw

Subir
#293 por Dr.Maligno Tech el 12/08/2011
La verdad es que cada uno tiene su carácter, pero la verdad es que suena mas definido y no tan grave con el bs170-p, también cuesta casi 1€ la unidad.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#294 por stak_a el 30/08/2011

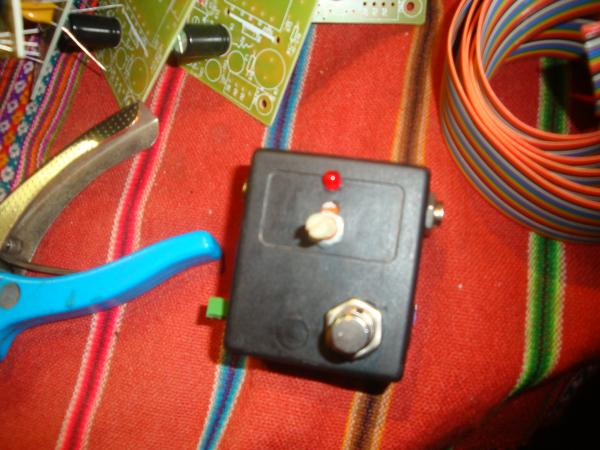

ok, me hize otro y este es el beun resultado :D por abajo


y por arriba :D


http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#295 por Ramiro M Panteroso el 21/09/2011

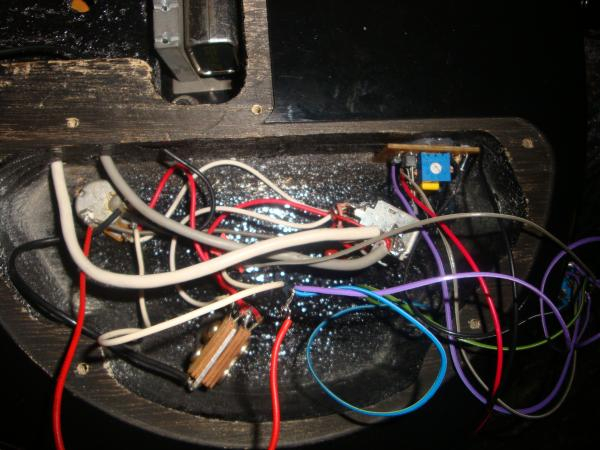

Me armé dos de este. Uno en formato pedal, y otro dentro de la guitarra. El que está dentro de la guitarra lo uso para sustain
Saludos! :brindis:

Don't waste your time, embrace it
And then you'll know yourself
The change in you is Goddamn Electric

Subir
#296 por reqviem el 09/10/2011
Editado por el staff - Mensaje rayano en el spam.
Subir
#297 por lewis el 25/10/2011

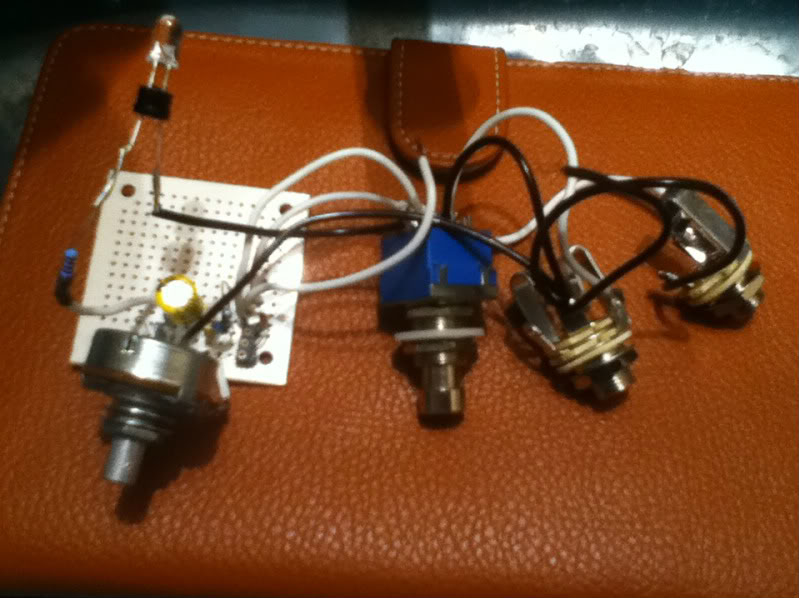

Que buen post!!! aca otro en proceso de termino pero para pedal:
una pregunta, todavia no lo pruebo por que no tengo el conector para la bateria (pienso conectarlo a una fuente de poder) pero para probarlo antes de instalar en transistor lo probe con la pila conectando los cables a la guitarra y al amplificador y siempre mantenia prendido el diodo led, es decir el switch no lo desactivaba ¿esto es normal? repito que todavia no le instalo el transistor para no estropearlo pues nada mas "pegue" los cables de alimentacion con la mano, pero nunca se apagaba el led... muchas gracias por tan magnifica contribucion.
Subir
#298 por stak_a el 25/10/2011
nop tendira que apagarse, veo que iten sun 3pdt conectalo como dice este diagrama http://files2.soniccdn.com/old/1383134d80435c7c31b.jpg

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#299 por lewis el 26/10/2011
stak_a escribió:
nop tendira que apagarse, veo que iten sun 3pdt conectalo como dice este diagrama http://files2.soniccdn.com/old/1383134d80435c7c31b.jpg

¿es otra alternativa de conexion? por que segun yo lo tengo conectado de acuerdo al diagrama que han posteado...
Subir
#300 por stak_a el 26/10/2011
sep solo es otra alternativa, ya que hay muchas y esa es la que me a funcionado a mi, bueno de echo no he probado otras pero siempre lo conecto asi y funca :)

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
