metele turbo a tu guitarra, SUPER HARD ON by zvex integrado en la guitarra

#265 por akilius el 29/07/2011
teneis un esquema para incorporarlo a la guitarra???? no se donde van las out ni in y con swicth de 6 pins de palanca tipico,esque soy un poco corto,ya lo hice en caja pero me interesa en guitarra tipo lp,gracias

httpwww.youtube.comwatchv=XPkQksrfXFw

Subir
#266 por akilius el 29/07/2011
os lo explico mejor despues de leer todo el post completo 2 veces,ya tengo el circuito pero para instalarlo en la guitarra corregirme:
el jack stereo ponerlo en la guitarra(in)y soldar los tip y masa de los que tenia la guitarra alli tambien?????
luego el jack de out del circuito quitarlo,y soldar el tip del jack al in de la placa(circuito)pero hago el empalme en la placa directamente o lo sueldo en el swicht 6 pins.luego no se cuales son los in y out de la placa exactamente.saludos.

httpwww.youtube.comwatchv=XPkQksrfXFw

Subir
#267 por stak_a el 30/07/2011
pues como mi guitarra ocupa un jack de los grandesy largos este img?s=MLM&f=51337465_2852.jpg&v=P y ademas mono :S pues para activalo le peuse in swithc a la pila, lo demas es sencillo... solo has esto http://files2.soniccdn.com/old/1140704b6c141472c24.gif

http://www.adictosalgear.net/ Un foro 100% MEXICANO!

Subir
#268 por akilius el 30/07/2011
el jack de out del plano http://files2.soniccdn.com/old/1140704b6c141472c24.gif supongo ke no se pone en la guitarra donde van esos cables me refiero.

httpwww.youtube.comwatchv=XPkQksrfXFw

Subir
#269 por akilius el 30/07/2011
corregirme si me equivoco para instalarlo en la guitarra en este caso una epi lp100
pcb out.....................a jack tip
pcb tierra .............a jack tierra masa o lo que sea jeje
pcb in.....................al potenciometro de volumen de 1 pastilla(o de 2????no se)
lo de la pila lo tengo claro +9.

httpwww.youtube.comwatchv=XPkQksrfXFw

Subir
#270 por cermial el 30/07/2011
El cable que va al jack tip de la guitarra, ese sería el - in pcb -

El - out pcb - lo conectas en el jack tip.

La masa de la pcb a la masa de la guitarra.

creo que sería así

Un Saludo, ya contaras que tal va el cacharrito este en la guitarra. Yo lo voy a probar pero en formato pedal.
Subir
#271 por akilius el 30/07/2011
bueno ya lo instale pero lo puse el in al potenciometro de la bridge y solo hace el efecto en bridge en neck no hace nada,cermial no creo que sea como tu dices porke el in y el out se unen.

httpwww.youtube.comwatchv=XPkQksrfXFw

Subir
#272 por akilius el 30/07/2011
haber si el sr rasta o godsavemetal me lo indican bien,ke son unos cracks.

httpwww.youtube.comwatchv=XPkQksrfXFw

Subir
#273 por dark kloud el 31/07/2011
Depende que que configuracion tenga tu guitarra. Suponiendo una les paul con el clasico selector de 3 vias , 2 volumen, 2 tonos, el efecto iria entre el cable central que sale del selector y el jack stereo.

Acuerdate importante conectar el negativo de la pila al ring del jack estereo, no a tierra.
Subir
#274 por akilius el 31/07/2011

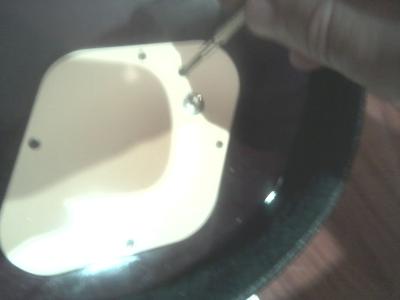

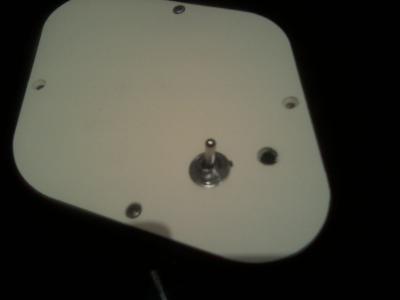

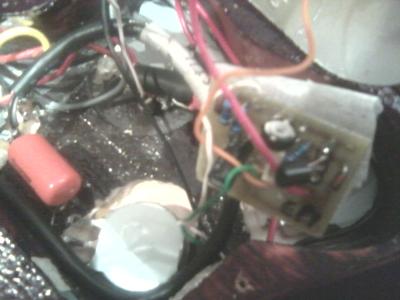

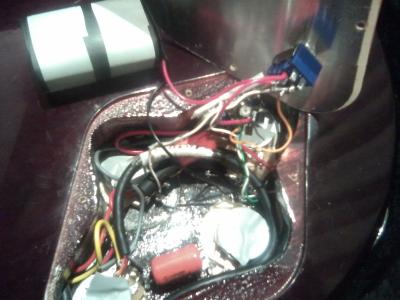

bueno ya lo hice y suena bien,es una clasico selector de 3 vias , 2 volumen, 2 tonos con la instalacion moderna,con el orange en medio de pote a pote,y le puse el in de la hard on(placa pcb)en el volumen de la pastilla del puente en medio(donde va el selector)el out de la pcb al tip del jack y el tierra al tierra del jack,la bateria corte el positivo y lo puse con el interruptor para cortar la corriente,porque si lo haces con el negativo al estar siempre el jack con cable se gasta igual la pila aunque no uses el hard on,el cable de negativo de pila esta igualmente al jack pero con un jack mono,aparte el nuevo jack stereo que compre no le cabe al agujero de la guitarra y el in de la pcb que va al volumen lo corte y le puse el interruptor en la otra banda asi corta el efecto.,bueno os dejo una fotillos de mobil,aunque no son de calidad,saludos.algun truco para soldar la masa en la parte de atras de los potenciometros nuevos?????? esque los tengo con cinta aislante porque no me soldan.jeje
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:

httpwww.youtube.comwatchv=XPkQksrfXFw

Subir
#275 por Dr.Maligno Tech el 31/07/2011

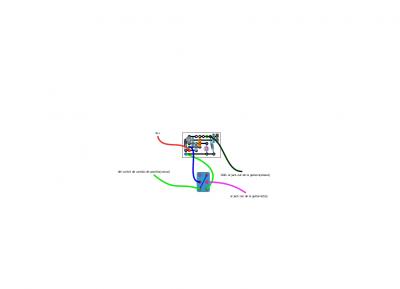

joder que incomodo de pulsar mientras tocas. te dejo un layout para extra neofitos.
mira que es facil, nolo entiendo que lios os montais.
Archivos adjuntos:
sho para guitarra.png
BBCode:

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#276 por Dr.Maligno Tech el 31/07/2011
y otra cosa, tambien va la conmutacion de la bateria, a ver si lo encontrais

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.
