Metal Massacre, pedal de distorsion, mini bone crasher

#601 por godsavemetal el 28/11/2013
andrey VILLALOBOS escribió:
tengo una duda, el ic cual es el pin 1 el 2 el, osea cual es el orden? saludos

Por favor mira el datasheet del IC!!!!
Subir
#602 por andrey VILLALOBOS el 28/11/2013
listo, pura vida!
Subir
#603 por scobocas el 20/12/2013
Me podría decir alguien donde esta el pdf con el diseño de la pcb y toda la información, porque por mas que miro no la encuentro. Gracias!!
Subir
#604 por godsavemetal el 20/12/2013
scobocas escribió:
Me podría decir alguien donde esta el pdf con el diseño de la pcb y toda la información, porque por mas que miro no la encuentro. Gracias!!


Leiste toooodooooo este post??? acá ta y no me pidas el lay!!!!!!!!!!!!
http://www.guitarristas.info/foros/metal-massacre-pedal-distorsion-mini-bone-crasher/64683/pagina43
Subir
#605 por godsavemetal el 20/12/2013
Con tu permiso Dr MALIGNO me doy al libertad de publicar tu LAY Y PCB ya que existen flojos!!! que no leen!!!
La escalada dependen del FLOJO!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Archivos adjuntos:

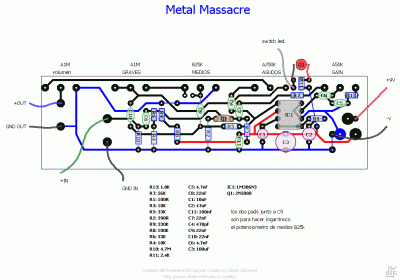

Metal Massacre 16mm Layout.gif
BBCode:

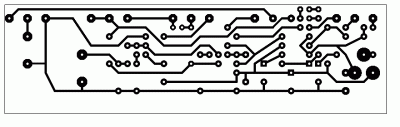

Metal Massacre 16mm PCB.gif
BBCode:
Subir
#606 por scobocas el 22/12/2013
Muchas gracias godsavemetal, tienes razón no lo leí entero llegue hasta la pagina 30 o así jejej.
Subir
#607 por godsavemetal el 22/12/2013
scobocas escribió:
Muchas gracias godsavemetal, tienes razón no lo leí entero llegue hasta la pagina 30 o así jejej.


Espero te quede como mensaje, LEE!!!!!!!!!!!leer toooodoooooo es la clave!!!!!!!!!!
Subir
#608 por El Vecino el 08/01/2014
#1 hola, de los capacitores nadie dice sobre q voltaje llevan alguien me podria decir que voltaje llevan cada capacitor por favor!!!!!
Subir
#609 por godsavemetal el 08/01/2014
El Vecino escribió:
hola, de los capacitores nadie dice sobre q voltaje llevan alguien me podria decir que voltaje llevan cada capacitor por favor!!!!!


Creo o me parece que es tu primer pedal??? porque sabrás que los pedales de este tipo son toooodos a 9V, tons los electrolíticos son de 16V no de 10V (te quedas a las justas) ni mas de 25V (más voltaje muy grande y no caben); los creámicos o de MYLAR suelen ser 50V o 100V no mas!!!!

Espero te aclare las dudas; los potes pueden ser de 9mm o de 16mm; en el timepo que hice este pedal todos los potes fueron B o lineales!!
Aver si te aclaré tus dudas o qué fué, publica tus fotos no te olvides!!
Subir
#610 por Beto_Newsted el 30/01/2014

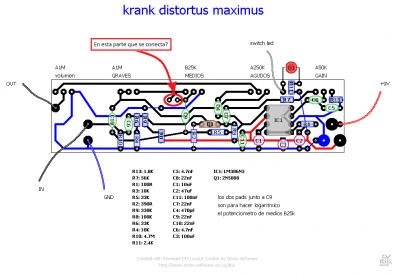

Hola que tal? tengo una pregunta pero esta más especificada en la imagen
Archivos adjuntos:
BBCode:
Subir
#611 por Dr.Maligno Tech el 30/01/2014
Nada, es para colocar una resistencia y conseguir el pote logarítmico. Mírate el artículo de potenciometros en pisotones.com
Esta escrito en el adjunto que mandas además.
Hay que leer bien

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#612 por godsavemetal el 30/01/2014
Dr.Maligno Tech escribió:
Nada, es para colocar una resistencia y conseguir el pote logarítmico. Mírate el artículo de potenciometros en pisotones.com
Esta escrito en el adjunto que mandas además.
Hay que leer bien


Sip RASTA es el problema de los DIYers flojines, no leen todo el post!!! lean todo porfavor no sean flojines!!!
Subir
