Llegando y pidiendo: Diagrama 3 potenciometros y killswitch

Omar De La Paz
#1 por Omar De La Paz el 15/10/2015
Saludos foreros :)

Estuve mucho tiempo ausente de este foro y tuve que crear una cuenta nueva.

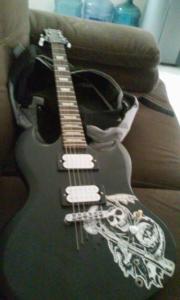

Me llamo Omar De La Paz, soy del norte de México y mi vida es el rock clasico y el metal (aunque no discrimino una buena propuesta musical), y este es mi bebé, una Morgan SG. A pesar de ser una marca poco conocida, tiene buen tono y sustain.

El problema es que nunca he cableado una guitarra, y dado que nadie a mi alrededor inmediato sabe como cablear de la manera que necesito, requiero la ayuda de ustedes :D

¿Podría alguien enviarme o postear el diagrama para 2 perillas de volumen, una de tono y un killswitch?

Estaré muy agradecido. Gracias por adelantado amigos :)
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
Dharma
#2 por Dharma el 15/10/2015
Esta es la manera en que tengo conectado el mio y funciona bien, el detalle es que esas palanquitas suelen no tener mucho aguante

Imagen no disponible

tambien puedes usar un switch momentaneo, pero tienes que ver que tipo de switch es, si es normalmente abierto seria algo asi

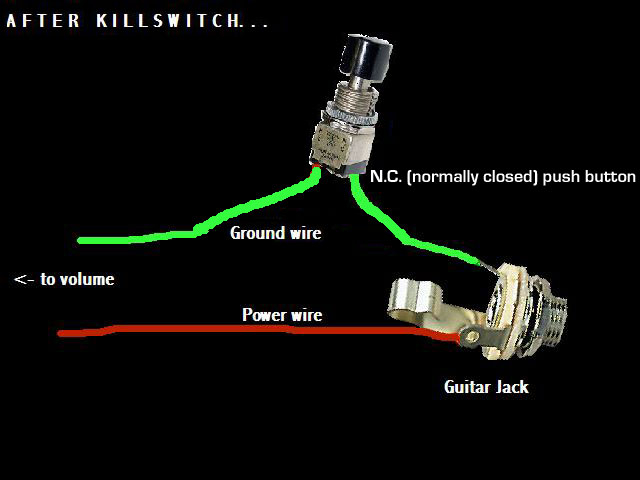

y si es normalmente cerrado es algo asi


(las imagenes las tome de la web)
Subir
Omar De La Paz
#3 por Omar De La Paz el 16/10/2015
Mil gracias :D
