keeley lava boost-punto por punto

#1 por Dr.Maligno Tech el 05/09/2012

Buen dia compañero.

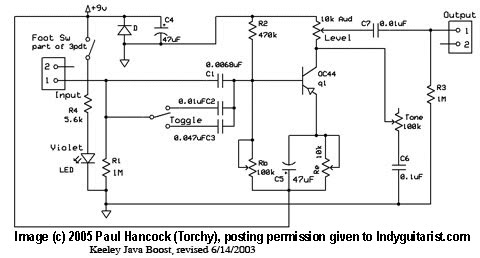

Voy a postear este circuito, adaptacion de un famoso pedal, range master. En si, la unica modificacion que tiene es un control de tono clasico o "intensity" y un switch selector de condensadores de entrada para cambiar el rango de frecuencia de boosteo, aunque yo he usado un selector de 4 pasos para tener mas opciones de rango. Sencillo, pero que aporta una gran versatilidad y control sobre las frecuencias boosteadas en exceso.
Material utilizado:
OC-44
trimmers de 4k7 y 100k
resistencia de 470k
sprage atom 50uf
axial 100uf
stiroflex 5n
poliester 6n8
stiroflex 10n
mallory 10n
mallory 22n
potes de 10kA y 100kA

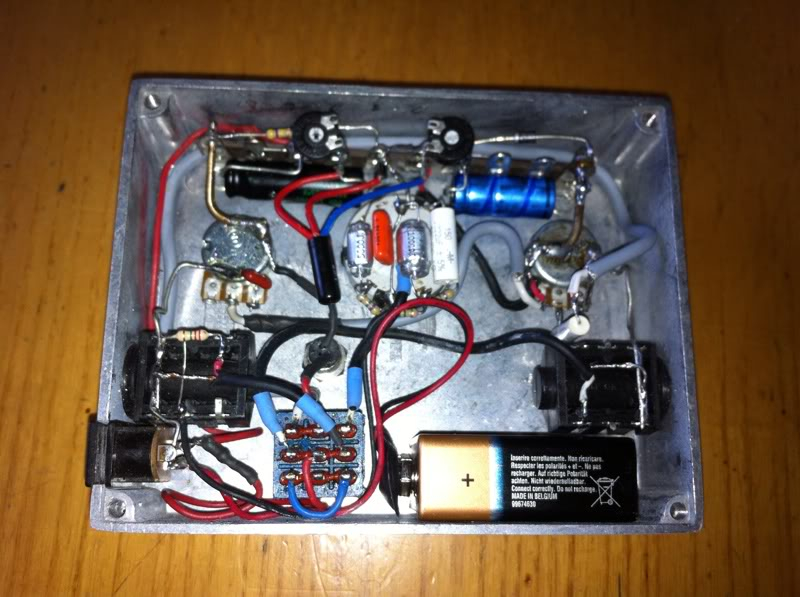

Para el proyecto he usado un pedal que me regalo Mcgyber, un rangemaster ECW, y lo he adaptado a Lava Booster.


os dejo tambien otro proyecto con un selector de transistores silicio/germanio


img_1502789_24307651_4?1164439110

saludos.

P.D.- en breve subire un video vitaminando un ampli con este pedal.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
2
#2 por Dr.Maligno Tech el 05/09/2012
otro mas que he encontrado

img_1502789_45472614_1?1226585862

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#3 por Di Romein el 23/09/2012
dos preguntas malote, sirve para esto un ac126??? es que tengo solo uno y sin saber que hacer con el tío, y paso de fuzzs que apenas voy a usar... en caso de que sirva, como ajusto los trimmers o más bien a que voltaje? para seguir, es un treeble booster? o es un booster que con el control de tono podemos ir variando? en mi caso seria para aumentar volumen en los solos.... y creo que ya acabé XXDDDDD gracias doc.

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#4 por Di Romein el 23/09/2012
ya vi lo de treble booster que leí rápido el hilo XDDDD

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#5 por Dr.Maligno Tech el 15/08/2013
Refluyo el hilo, para los interesados del otro hilo del range Master
