JCM 800 AFD #35 Con layout de Ceriatone

  • 1
#1 por reychapa el 04/09/2013
Hola Compañeros.. hace unos dias termine de armarme el JCM 800 AFD #35 usando el layout de Ceriatone, y me sonaba de pelos en modo Plexi y JCM 800, pero cuando le activaba el footswitch la 4ta valvula me metía mucho ruido, entonces me dispuse a buscar una solución. Asi como estaba le tome unos audios...

http://www.goear.com/listen/c9ff2e4/prueba-del-jcm-800-afd-diy-rey-chapa

http://www.goear.com/listen/3757732/prueba-del-jcm-800-afd-diy-2-rey-chapa

Despues de eso se me voló la resis de 1 ohm que va a una de las EL34 porque la habia maltratado con la pinza al colocarla, la cambie y cuando intente retomar mis investigaciones para reducir el ruido de la disto, me encontre con la sorpresa de que el ampli no me suena mas bien como antes.. hice varias modificaciones, puse cables mallados donde pide el esquema, cambie de lugar algunas valvulas del pre, subi un poco el ajuste de bias que lo tenia a 36v, a 38 y 39 pero nada, cambie de modo triodo a pentodo y lo mismo...

Layout

Capture el audio para ver si me dan una manito con esto..
http://www.goear.com/listen/c4e379f/muestra-audio-jcm-800-afd-35-deficiencias-rey-chapa

Un Abrazo, y cuando este conectado desde mi maquina alzo las fotos del proceso de construccion!...

Según mi parecer toco la guitarra.. otros dicen que la hago llorar.. pero a mi me encanta..sueño con tener un marshall JCM 800 con cabezal y pantalla full valvular.. mientras tanto que descansen los vecinos.. XD

Subir
#2 por reychapa el 11/12/2013
Buenos dias Sres!, aprovechando mis vacaciones, me tome el tiempo y conclui con este proyecto. El ampli en cuestion es un JCM 800 con mods que te permite ponerlo a modo Plexi y JCM 800, ademas tiene una 12ax7 extra que te ayuda a elevar una etapa mas de ganancia, con footswitch, en busca del Slash tone, o sea, el sonido que Slash logro en el disco appetite for destruction (AFD), que fue grabada con un Marshall modificado por S.I.R., una empresa que le alquilo el ampli modificado para las sesiones de dicho disco.

La idea inicial era hacerme el JCM 800 clasico e ir modificando el sonido base del ampli con pedales, buscando un sonido desde un hard rock clasico, a un sonido alternativo moderno. Y cuando vi este y estuve mirando como se generó este proyecto en el foro de metroamp, donde se engendro este bicho, encontre todo lo que buscaba en un solo ampli, asi que me decidi por este. Y para hacerme la vida mas facil, encontre el layout de Ceriatone.. :d

Los trafos los bobiné yo..
Poder..

Trafo de poder

325 - 0 - 325 150 mA
3.15 - 0 - 3.15 5 A

Primario: 620 vueltas hilo 23 AWG
Secundario Alta: 1830 vueltas, punto medio 915 hilo 30 AWG
Secundario heaters: 18 vueltas, punto medio 9 hilo 16 AWG

Al final de las vueltas y las pruebas con tension de pared, tenia apenas 4vols para filamentos, y 320 en alta, asi que le agregue mas vueltas al de filamentos, unas 10 vueltas mas.. y aprentado mas los hierros me quedó 344-0-344, 7,5v... y como estan dentro de los limites de las valvulas, tanto de potencia como de pre, las deje asi...

Trafo de salida..
Calculado a 440v, 3400 Ohm..

La receta es..

Carrete cuadrado 4 x 4

Primario 387 vueltas
Secundario 54 vueltas
Primario 387 vueltas
Secundario 22 vueltas
Primario 387 vueltas
Secundario 31 vueltas
Primario 387 vueltas

Choke
Carrete 70, (2.2 x 2.2) 4.84 cm2
2835 vueltas
Tuve un inconveniente con el choke y al forzar los hierros, corte los alambres :-S
Asi que le saque unas vueltas.. como 200 vueltas.. 8-|
Hice la prueba que encontre por aca para ver cuando Henrys me daba y me salieron unos 5,03 henrys.. y quedó ahi...

hilo de 0,25 mm

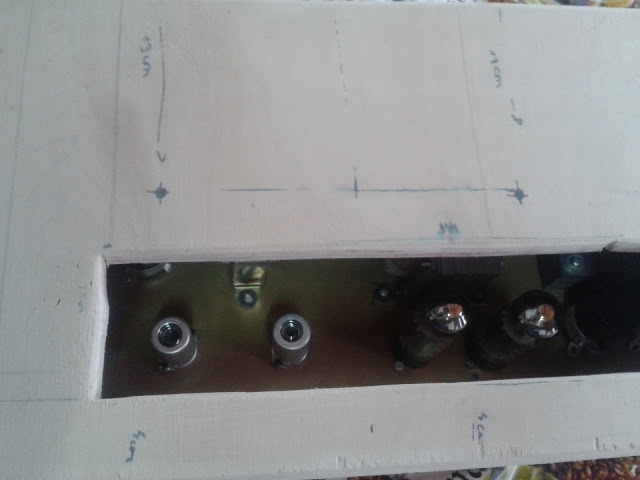

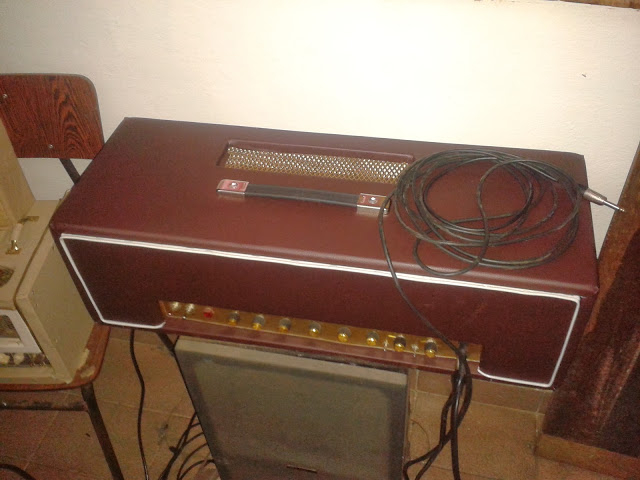

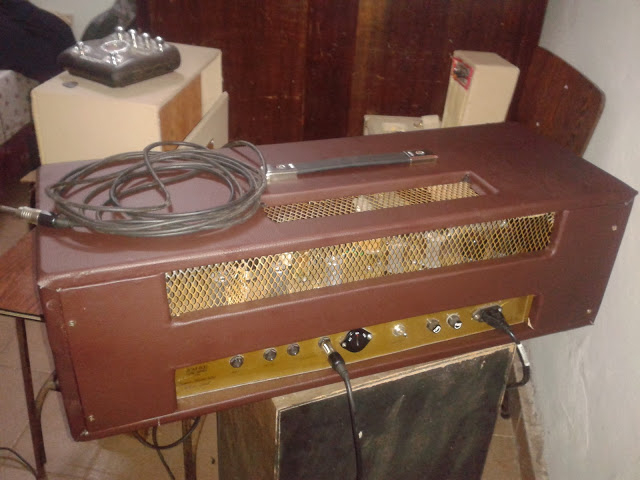

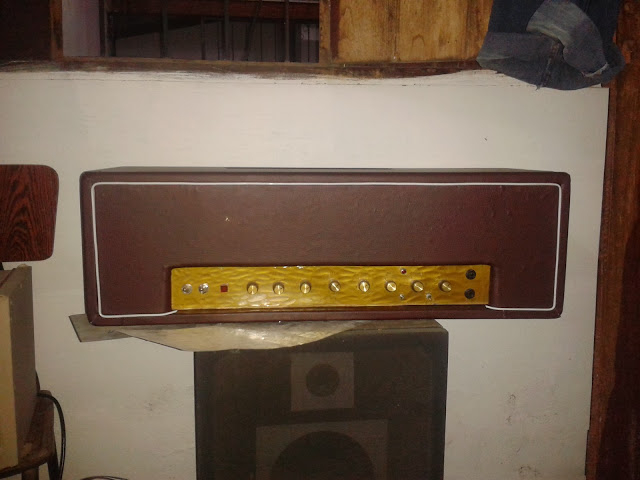

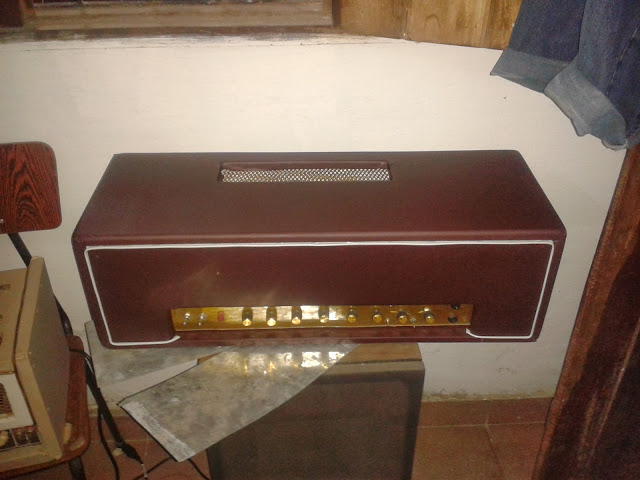

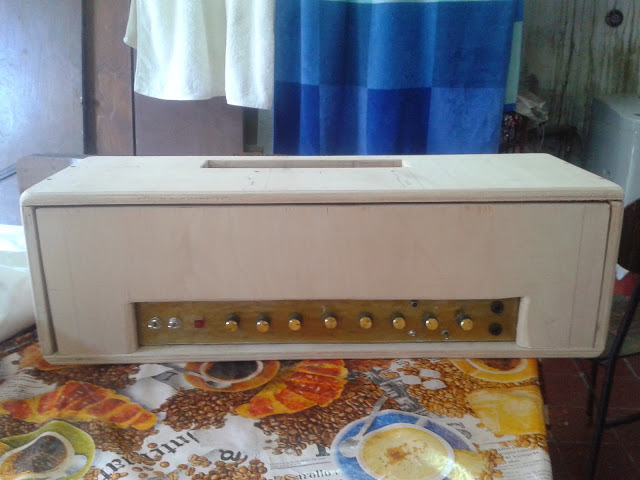

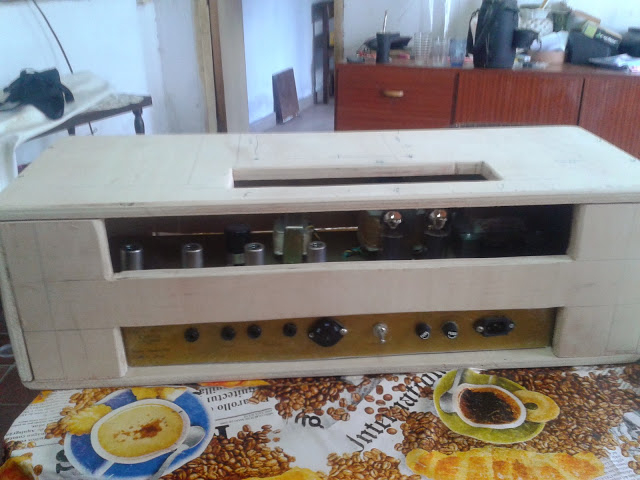

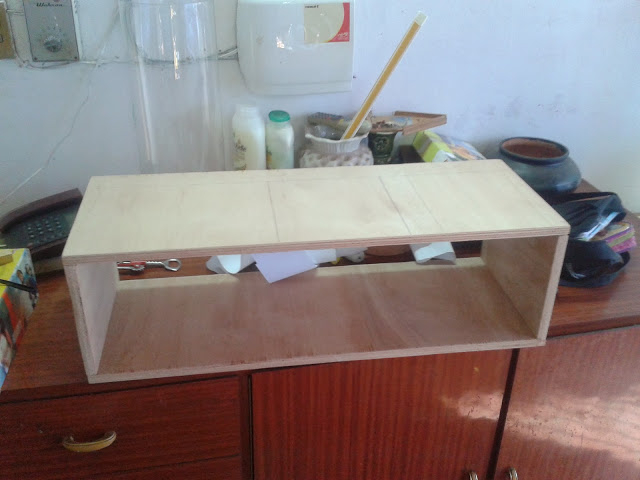

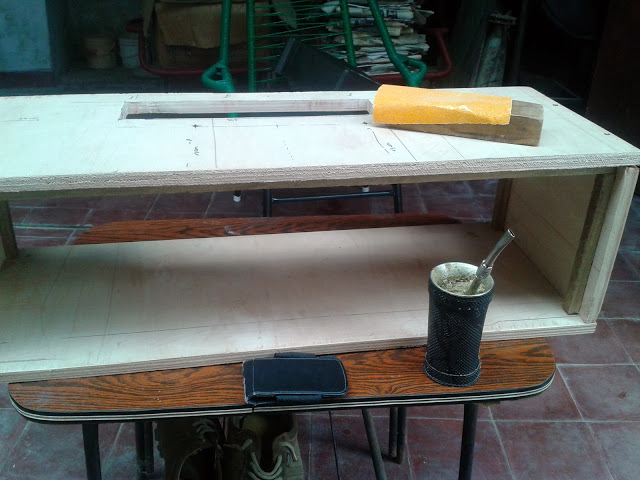

Proceso de construcción...









DESCARGADOR DE CAPS

AJUSTE DE BIAS




CON MI OTRO BICHO.. :d

AUDIOS
http://www.goear.com/listen/2f28bf5/nueva-muestra-audio-del-jcm-800-35-ceriatone-nuevas-modificaciones-rey-chapa

http://www.goear.com/listen/59c1602/nueva-muestra-del-jcm-800-layout-ceriatone-afd-35-rey-chapa

Según mi parecer toco la guitarra.. otros dicen que la hago llorar.. pero a mi me encanta..sueño con tener un marshall JCM 800 con cabezal y pantalla full valvular.. mientras tanto que descansen los vecinos.. XD

Subir
#3 por Juan Manuel Martínez el 17/03/2014
Hola Reychapa interesante trabajo, estuve viendo estos ceriatone pero solo encuentro el layout tienes el esquema?
Subir
#4 por reychapa el 17/03/2014
No tengo el esquema, me basé en el layout.. tuve que hacer algunos ajustes para acomodarlo y que sea usable, ya que al activar la etapa extra se descontrolaba. Hace un tiempo estuve debbugueando el ampli y se me fundió el reles, asi que decidí ponerlo directo y activarlo con un switch manual. Ahora, tengo la mitad del triodo que hace de etapa extra libre, pienso usar ese triodo para tener un canal clean totalmente independiente y conmutarlo con una caja A/B.

Actualizo mas el proceso de como quedó..










Según mi parecer toco la guitarra.. otros dicen que la hago llorar.. pero a mi me encanta..sueño con tener un marshall JCM 800 con cabezal y pantalla full valvular.. mientras tanto que descansen los vecinos.. XD

Subir
#5 por Juan Manuel Martínez el 17/03/2014
mmm interesante, yo tengo un jcm900 pero me he cansado del sonido "Chicharrero" que tiene, no me desagrada pero quiero algo más al AFD o al JCM800, pero siempre me han gustado los amplis con canal limpio y canal OD. Y este creo que se ajusta mejor, vi el layout en la pagina de Ceriatone pero creo que me faltaban datos.

El ruido de fondo de los audios lo produce el ampli? o es de la guitarra? tiene mucho no?

Antes de seguir escribiendo, pido disculpas a cualquier persona que lea mis post por mis posibles burradas, en el tema de la amplificación todavía soy muy novato.
Subir
#6 por reychapa el 17/03/2014
Si, esos audios estan con mucho ruido y es por varios motivos.. uno de ellos es que los grabe con el telefono movil. Pero, a esas alturas, el ampli metía tambien ruido molesto, es mas, cuando tenia el reles, tenia un ruido muy molesto que en momentos se metia como un raspon y al activar la etapa extra, se hacía el doble de notoria. Pensé que eran las valvulas de potencia, porque midiendo y midiendo me di cuenta que, de parejas no tenian mucho.
Pero como te comento, desde que le saqué el reles y lo switcheo con la palanquita, no pasa eso.. eso si, hay que cambiar el perilleo para usar la etapa extra, ya que levanta bastante el volumen y acomodarlo en un punto donde no sea mucho y el canal limpio no se vea afectado.
Para este ajuste, esta la perilla de Volume Master Output, que es el volumen de salida del pre.. en el Modo JCM no hay ruidos, solo cuando se activa la etapa extra, se levanta la ganancia y se descontrola...

Como bien dices, faltan muchos datos, y varios ajustes finos para que el ampli pueda usarse..
tengo nuevo audio.. voy a subirlo para que lo puedas comparar ahora, grabado de la misma manera que con las otras muestras, con el movil..

Esto lo grabe hace unos dias..
http://www.goear.com/listen/4fc36f3/jcm-800-afd-35-layout-ceriatone-modificaciones-rey-chapa

Edit: El parlante que uso actualmente no es para instrumento, es uno de audio.. la idea es tener un buen parlante para instrumento y seguir testeando.. estoy muy conforme con el ampli, me gustaria probarlo con un 2 x 12", cargados de celestion a ver que pasa.. :bailando:

Según mi parecer toco la guitarra.. otros dicen que la hago llorar.. pero a mi me encanta..sueño con tener un marshall JCM 800 con cabezal y pantalla full valvular.. mientras tanto que descansen los vecinos.. XD

Subir
#7 por Juan Manuel Martínez el 17/03/2014
en total cuantos canales tiene el ampli? ando un poco liado
Subir
#8 por reychapa el 17/03/2014
Perdón por confundirte jejeje.. el layout original, de ceriatone es un mono canal, con la posibilidad de activar via footswitch la etapa extra...

Ahora, lo que yo quiero hacer es lo siguiente..

Ya que no cuento con el reles, y la entrada del foot la tengo libre, quiero utilizar el jack de foot, la mitad del triodo que no se usa en la etapa extra y hacer otro canal, que sea el canal clean. El primer pote, cambiarlo por uno doble y asi tener el mismo volumen en los dos canales...

Asi voy a tener un canal, JCM rabioso o la mod #36 activo siempre y en otro un canal, uno clean.. usando el triodo libre y que vaya directo al tonestack..

Te aclaro que esta modificacion no la hice todavia, xq tengo que traer de afuera potes buenos, no quiero usar los locales.. segun tengo entendido, no seria mas que unas resistencias y caps y ya...

Si te interesa te puedo detallar mas...

Según mi parecer toco la guitarra.. otros dicen que la hago llorar.. pero a mi me encanta..sueño con tener un marshall JCM 800 con cabezal y pantalla full valvular.. mientras tanto que descansen los vecinos.. XD

Subir
#9 por Juan Manuel Martínez el 17/03/2014
Claro que me interesa jejje, habria la posibilidad de mantener el foot para activar y desactivar la etapa extra y aun así conseguir un segundo canal para clean chanel?
Subir
#10 por reychapa el 17/03/2014
Claro que si, lo que te faltaría seria una entrada mas para lo que seria el canal clean... la entrada para el foot lo podes mandar al panel trasero y asi tenes las entradas de los canales en el panel frontal.. conmutas los canales con un foot y con el otro foot activas la mod #36 o le dejas JCM 800 con mucho gas..

Según mi parecer toco la guitarra.. otros dicen que la hago llorar.. pero a mi me encanta..sueño con tener un marshall JCM 800 con cabezal y pantalla full valvular.. mientras tanto que descansen los vecinos.. XD

Subir
#11 por Juan Manuel Martínez el 17/03/2014
mod #36?
Subir
#12 por reychapa el 17/03/2014
Mod #36 se le dice a la etapa extra, nombrado así por su creador Frank Levi, hay toda una historia detras de esta mod.. :D

Según mi parecer toco la guitarra.. otros dicen que la hago llorar.. pero a mi me encanta..sueño con tener un marshall JCM 800 con cabezal y pantalla full valvular.. mientras tanto que descansen los vecinos.. XD

Subir
