Instalando previo a Acustica

eduard-punset Baneado
#1 por eduard-punset el 25/03/2014
Hola a todos los amantes de la lutheria. Hoy va a ser la primera vez que cuelgo algo en esta seccion, y como no me di cuenta de ir haciendo todas las fotos del proceso cuelgo las que he echo y voy explicando como lo hice.

Decir que este trabajo me lo pidio un amigo, y como la guitarra es una TANGLEWOOD que en su epoca costo poco mas de 100 € no habria problema si salia algo mal.

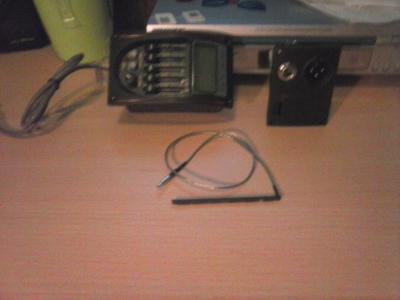

El previo lo pillo por Ebay por unos 12 euros. Es un LC-5 de 5 bandas con afinador. Para lo que costo la guitarra tampoco queria gastarse 80 o 100 € en un Fishman o un SD, el sonido no iba a mejorar mucho en una guitarra de esta gama.

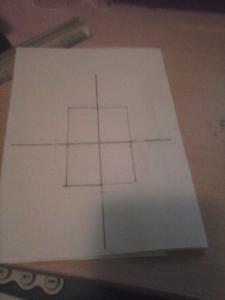

Lo primero es cojer el previo y hacer una plantilla para hacer el hueco. Tambien hacemos otra para donde va a ir enchufada.

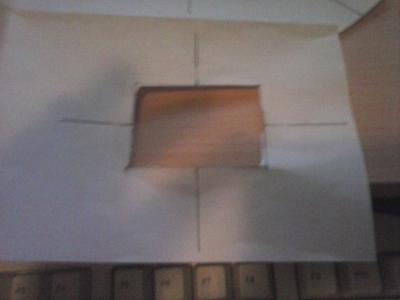

Y por ultimo, quitaremos las cuerdas y el puente para hacer el agujero donde pasara el cable de la pastilla. A las plantillas las recortamos por su puesto y las dejamos vacias en el centro y guiarnos para centrarla con las lineas mas largas que le hemos echo.

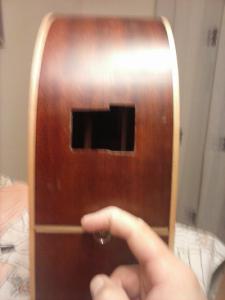

Procedemos a hacer los huecos, recomiendo con un multiherramienta tipo dremel, cogemos una broca fina y vamos agujereando por la linea interior, uno al lado del otro. Cuando finaizemos conn un cuter bien afilado vamos cortando por los agujeros que hemos echo.

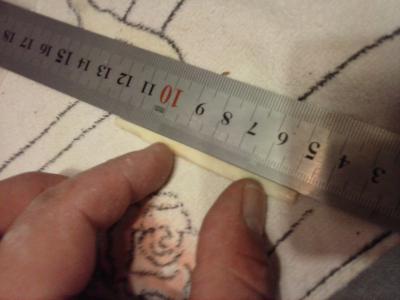

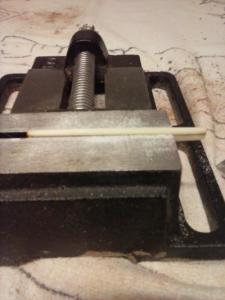

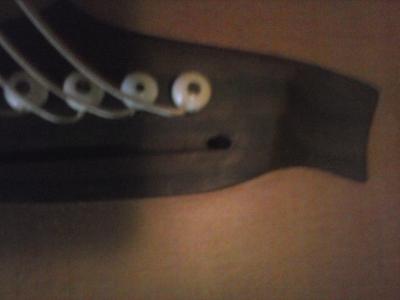

Terminado esto quitamos el puente y hacemos un agujero con mucho cuidado para pasar el cable de la pastilla. Tambien tendremos que rebajar el puente para que no se nos queden muy alta las cuerdas ya que la pastilla va debajo.

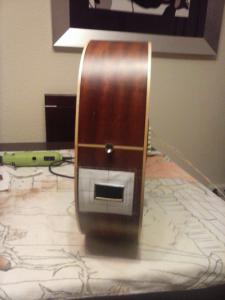

Previo y Jack presentados.

Cuando terminemos y vemos que encaja todo bien, hacemos los agujeros para los tornillos (deben ser con una broca mas fina que los tornillos, asi nos permitira un buen agarre). Una vez echos, con la misma madera que cortamos hacemos unos cuadraditos y los pegamos por dentro justo debajo de donde estan los ajugeros de los tornillos, asi reforzaremos la zona y evitaremos que la madera pueda rajarse.

Bueno, este es mi humilde trabajo. Mañana enestar terminada grabare algo para ver que tal suena con este previo y subire alguna fotito mas con el trabajo terminado. Un saludo
Archivos adjuntos ( para descargar)
Subir
OFERTASVer todas
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Harley Benton TE-52 NA Vintage Series
    169 €
    Ver oferta
eduard-punset Baneado
#2 por eduard-punset el 25/03/2014
:-)
Subir
eduard-punset Baneado
#3 por eduard-punset el 26/03/2014
Aqui 3 muestras de audio. Un poco chapuzas pero el chaval tenia prisa y grabo esto.
Archivos adjuntos ( para descargar)
Previo LC-5 con agudos altos y delay.mp3
Previo LC-5 con agudos altos y medios.mp3
Previo LC-5 con bajos altos.mp3
Subir
1
J.Casal
#4 por J.Casal el 03/08/2014
Hola Eduard:

Yo también ya monte unos pocos de estos a varios colegas, y a una acústica mía.
Aparte de rebajar un poco el hueso del puente; también rebaje el canal con una fresadora, para que quedara bien hundida y plana...
Buen trabajo.

Un saludo
j.casal
Subir
manutd7
#5 por manutd7 el 11/08/2014
Muy buena amigo. Pensare en hacerlo en la mia que tampoco pierdo mucho.
