Iniciandome al DIY (I) Pedalboard

#1 por Buzkashi el 07/08/2012
Bueno, despues de ver innumerables hilos de foreros currandose autenticas virguerías, decidí dar mi primer paso en este mundillo. Para ello necesitaba un objetivo asequible y buscar la manera de implementarlo gastando el mínimo dinero posible, que no está el horno para bollos :|

Decidí intentarlo con un pedalboard para los cuatro trastos que tengo, la hice un poco más grande para futuras adquisiciones (que las habrá seguro :D ) Para este proyecto no quería comprar herramienta, o de hacerlo comprar la mínima posible, reutilizando y reconvirtiendo todo lo que me cayera en las manos. Al final, despues de exprimirme la cabeza, compré una remachadora y un soldador (paquetes de consumibles incluidos).

Comencé a buscar por casa y encontré 4 soportes de estantería en desuso, a partir de ahí comencé el pedalboard. Como ya tenía solucionado el tema de la ergonomía de la pedalera gracias a la forma de cuña de los soportes de estantería, me acerqué por una tienda de bricolage para ver que restos podía conseguir por un precio razonable. Al final conseguí un retal de contrachapado de okume 0,7 cm y otro de una chapa de acero con formato rejilla cuadrada. Me hice con una vara roscada de 8mm (las tuercas las tenía en casa) y para la parte electrica y de sonido 3m. de cable de baja capacitancia, 8 jack hembra, un interruptor para empotrar y un enchufe macho (tipo el de los ordenadores, no se la nomenclatura técnica. Posteriormente compré un led blanco, embellecedor para empotrarlo, resistencia para instalarlo a 9v, y 1 footswitch sencillo.


Bueno, la idea era hacer una pedalera que tuviera dos líneas, una directa al input y otra para las modulaciones a través de el loop del amplificador. Al poco de comenzar se me ocurrió que si tienes el loop con varios efectos activos y necesitas anularlos de golpe sería interesante tener un switch a tal efecto, por ello compré el switch y led que mencioné antes.

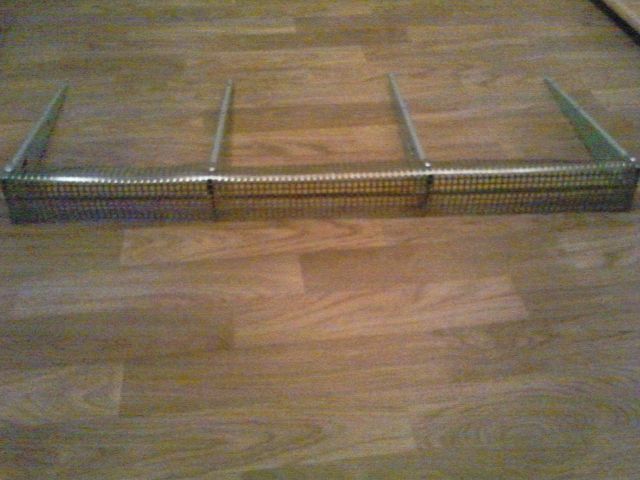

Comencé con la estructura, aprovechando la vara roscada para dar tensión a la malla de metal que puse por la parte trasera a modo de ventilación. De paso mecanicé las cuñas para paso de cableado e interruptor.


Tensé la malla con la vara roscada para dar más fortaleza al armazón.

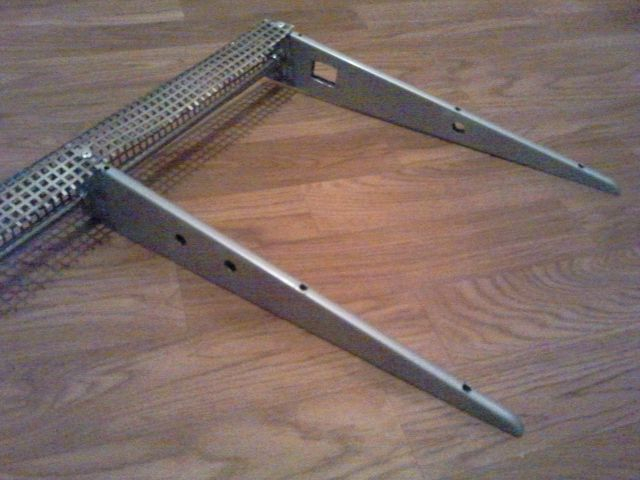

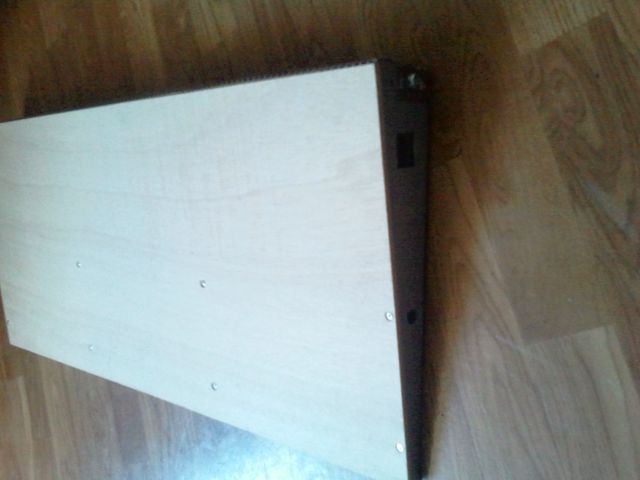

Como las cuñas ya venían con agujeros en la parte superior, para atornillar las baldas de la posible estantería, lo único que tuve que hacer es poner el contrachapado y pasarle los remaches.


Siguiente paso fue forrar de velcro y poner esquineras, justo antes de instalar jacks y electricidad.

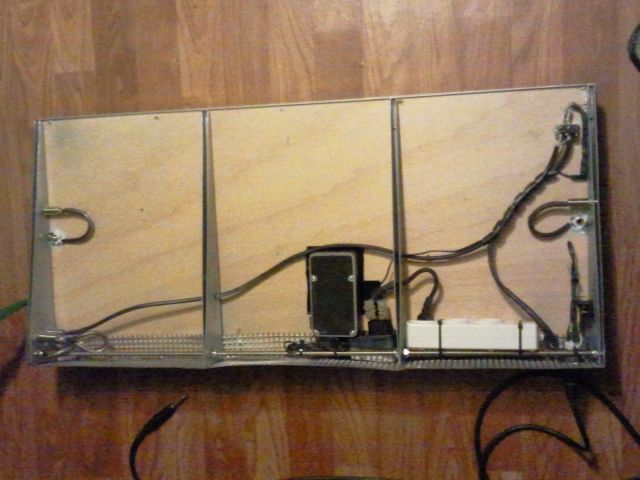

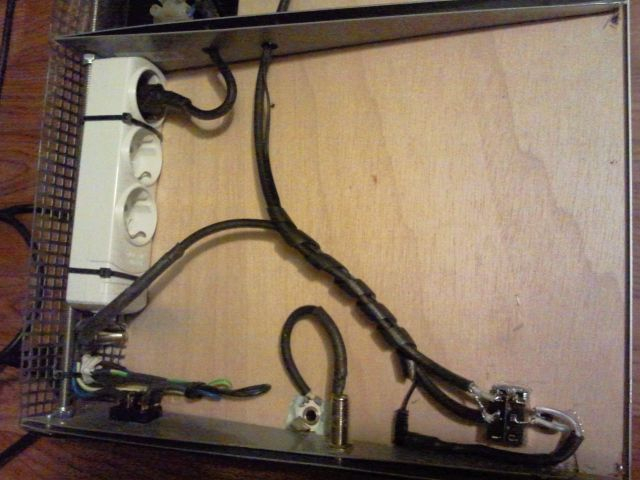

Aquí está la foto de la parte inferior con la electricidad instalada, el send del loop activable mediante el foot switch y resto de componentes.


En detalle:

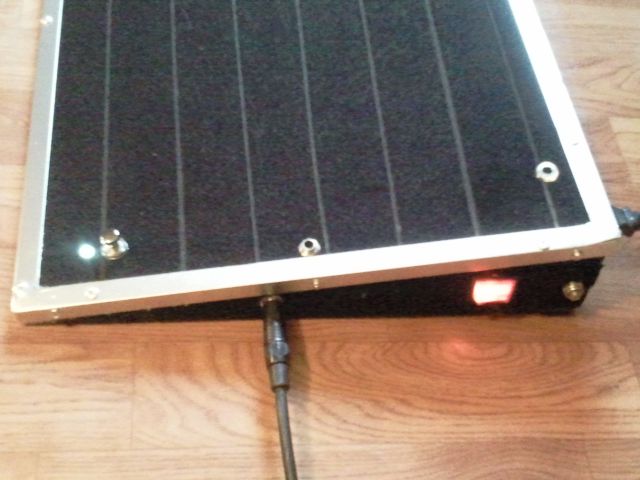

Detalle del switch para el loop e interruptor de on/off general y entrada de guitarra.

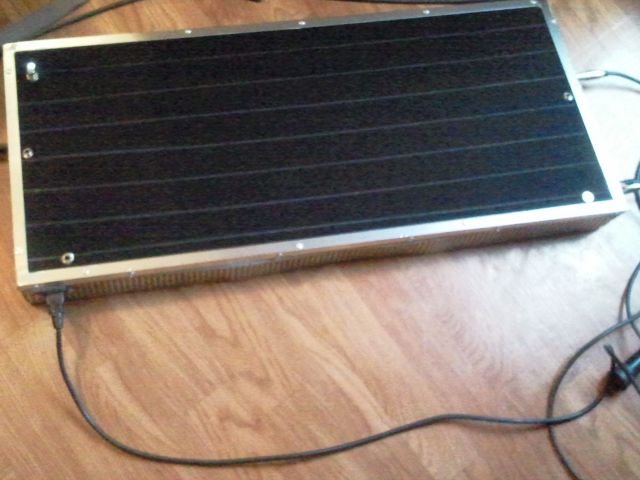

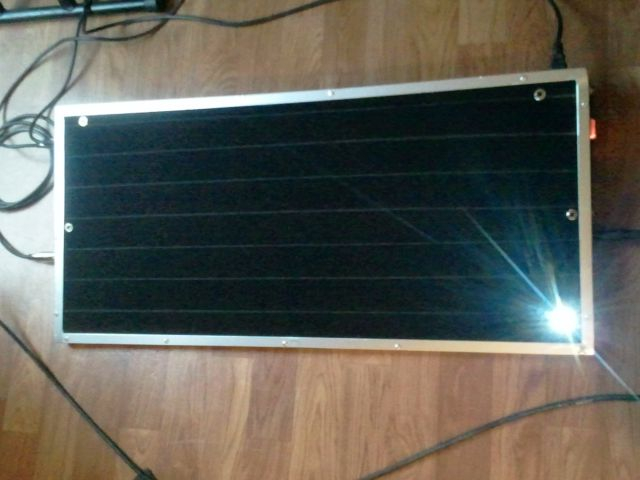

Vista general con el switch activo


Vista lateral con send y ret del ampli y output de la pedalera al ampli.

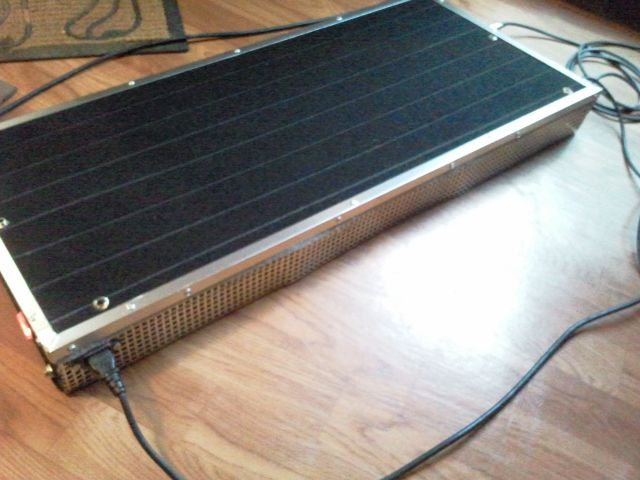

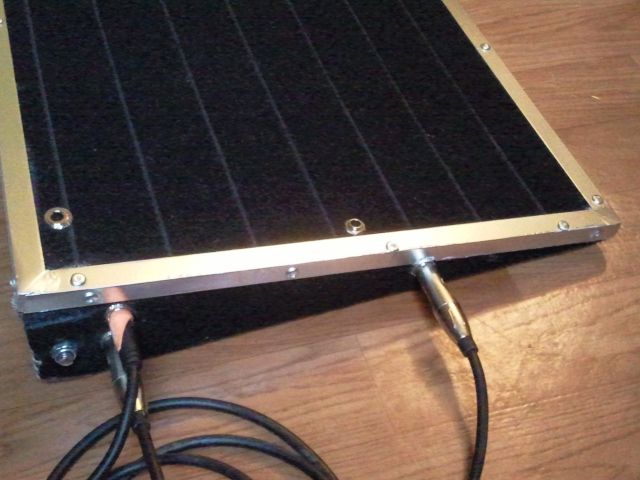

Vista superior trasera con detalle del enchufe y plataforma de la pedalera.

Bueno, hasta aquí mi primera experiencia con el DIY, la verdad es que me resultó más ameno de lo que esperaba. Estoy planificando la siguiente porque a esta le encuentro demasiados fallos.
PD: mi próxima compra va a ser una sierra de calar y un desoldador :ok:
