No te aconsejo romper una humbucker para hacer la bobina mejor hacerla aparte, bobinandola sobre una lamina de 1mm de grosor de hierro dulce y poniendole el iman debajo o mejor aun bobinarla en la misma barra de iman directamente.
Y al utilizar el sustainer debes desconectar la la humbucker del mástil y la del centro si tiene, solo debe de estar conectada la del puente.
Y con el circuito del tba820 está un poco justo de potencia, si la bobina la haces bien si funciona porque yo lo he probado y va bien, pero siempre que la bobina esté casi perfecta, sino, para que funcione bien con el tba820 vas a tener que alimentarlo con 12 voltios para que de un poco de mas potencia, exactamente 2w pero con 12v, ó bien hacerle un previo con un fet.
http://relicstubeamp.blogspot.com.es/
al fin veo la luz...
ocupo el circuito de una bocina de ordenador y de entrada le doy la salida de audio del mismo notebook ya que si ocupo la pastilla no da suficiente volumen, doy todo el volúmen tanto de las pastillas (desactivando el mástil) como del notebook, alineo la bobina con las cuerdas en forma individual y así me funciona
(de a una, pero ya es algo) haciendo vibrar las cuerdas bien fuerte, asi que parcialmente estoy encaminado... pero, es normal que la bobina suene como parlante o es por que no está bien inmovilizado el alambre ?
Y la ultima pregunta , sabes si el tda2003 (http://www.zonatecno.net/Electronica/Tutoriales/Amplificador-9v-10w-RMS-TDA-2003.html) será mejor para este proyecto que el tda1015, agotará la batería en menos tiempo o pasa lo mismo que con el tba820 ?
Gracias JuanF
, al fin podré darle vida a mi paulita que no tenía sustain debido al puente flotante, si alguna vez vienes a Chile, te espera un asado en mi casa
ocupo el circuito de una bocina de ordenador y de entrada le doy la salida de audio del mismo notebook ya que si ocupo la pastilla no da suficiente volumen, doy todo el volúmen tanto de las pastillas (desactivando el mástil) como del notebook, alineo la bobina con las cuerdas en forma individual y así me funciona
(de a una, pero ya es algo) haciendo vibrar las cuerdas bien fuerte, asi que parcialmente estoy encaminado... pero, es normal que la bobina suene como parlante o es por que no está bien inmovilizado el alambre ?Y la ultima pregunta , sabes si el tda2003 (http://www.zonatecno.net/Electronica/Tutoriales/Amplificador-9v-10w-RMS-TDA-2003.html) será mejor para este proyecto que el tda1015, agotará la batería en menos tiempo o pasa lo mismo que con el tba820 ?
Gracias JuanF
, al fin podré darle vida a mi paulita que no tenía sustain debido al puente flotante, si alguna vez vienes a Chile, te espera un asado en mi casa
Hola te comento.
Si la bobina se escucha es porque no está bien poteada con epoxi, entonces mucha energia se pierde al vibrar y por lo tanto no funciona bien.
El tda 2003 creo que es demasiada potencia y te va a consumir la pila rapido, la ventaja que tienen los tda1010, tda1011, tda1015 , que por eso los elegi para este proyecto es que llevan un previo de alta impedancia en la entrada ( entrada patilla 8 y salida patilla 7 ) y una etapa de potencia con entrada en patilla 6 y salida en la patilla 2, sin embargo los demas solo son etapas de potencia sin previo, de ahí que la mayoria para que funcionen bien se les deberia montar un previo con un fet antes de atacar la etapa de potencia.
Si la bobina se escucha es porque no está bien poteada con epoxi, entonces mucha energia se pierde al vibrar y por lo tanto no funciona bien.
El tda 2003 creo que es demasiada potencia y te va a consumir la pila rapido, la ventaja que tienen los tda1010, tda1011, tda1015 , que por eso los elegi para este proyecto es que llevan un previo de alta impedancia en la entrada ( entrada patilla 8 y salida patilla 7 ) y una etapa de potencia con entrada en patilla 6 y salida en la patilla 2, sin embargo los demas solo son etapas de potencia sin previo, de ahí que la mayoria para que funcionen bien se les deberia montar un previo con un fet antes de atacar la etapa de potencia.
http://relicstubeamp.blogspot.com.es/
#463 Juanf no logro entender los valores de los condensadores que hay
podrías poner los valores y en la unidad de medida que se encuentran
al parecer sería eso lo que falla en mi placa por eso no funciona bien
debo tener algún condensador de un valor que no corresponde
de ante mano muchas gracias
(no había contestado antes por falta de internet :c )
podrías poner los valores y en la unidad de medida que se encuentran
al parecer sería eso lo que falla en mi placa por eso no funciona bien
debo tener algún condensador de un valor que no corresponde
de ante mano muchas gracias
(no había contestado antes por falta de internet :c )
hola a todos
he hecho el sustainer del frances http://strib.fr/?p=46 pero tengo una duda.
como puedo conectar el sustainer a mi guitarra,ya que no lo menciona nadamas tiene input para la pila y tiene otro input y un driver.
la guitarra es una lespaul special II para experimentos
gracias y saludos desde mexico
he hecho el sustainer del frances http://strib.fr/?p=46 pero tengo una duda.
como puedo conectar el sustainer a mi guitarra,ya que no lo menciona nadamas tiene input para la pila y tiene otro input y un driver.
la guitarra es una lespaul special II para experimentos
gracias y saludos desde mexico
La verdad es que no sé francés así que ignoro si será lo mismo que el sustainer de JuanF pero primero veo un lm386 y luego veo un TBA820M por lo que creo que el tio está supliendo carencias del lm386 , prevs y fets como lo ha mencionado JuanF anteriormente en este post y en esta misma página (...), en fin, si el sistema es "equivalente" al sustainer de JuanF entonces tienes que conectar tu "otro input" a la pastilla que esté mas alejada del driver (la del mástil) para evitar los efectos de las impedancias, ella alimentará la señal para el amplificador que a su vez alimentará la señal para el driver la que a su vez creará el movimiento de las cuerdas que a su vez estimula las pastilla y hasta aquí no más llego por que empieza la recursión hasta el infinito y mas allá...
Fuera de contexto, chicos, ignoro si el problema es de mi conexión a la red pero no me funcionan los enlaces a los archivos que tienen los esquemas, podría alguna alma caritativa resubirlos ?
Fuera de contexto, chicos, ignoro si el problema es de mi conexión a la red pero no me funcionan los enlaces a los archivos que tienen los esquemas, podría alguna alma caritativa resubirlos ?
FE DE ERRATAS:
Cuando dije "la del mástil" quise decir la del puente
, y deberías desactivar la del mástil cuando actives el sustainer para evitar interferencias , en este mismo hilo se indican formas de implementarlo.
Cuando dije "la del mástil" quise decir la del puente
, y deberías desactivar la del mástil cuando actives el sustainer para evitar interferencias , en este mismo hilo se indican formas de implementarlo.
pues muchas gracias me ha servido mucho mañana mismo empiezo a hacer todo el cableado en guitarra

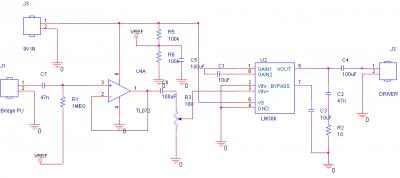

el del francés me parece una buena opción para los que no hemos podido encontrar el tda1015; también encontré otro esquema con lm386 del coreano:
http://tonebrew.tistory.com/search/Sustainer%20DIY
tengo dudas de ese circuito:
1. el tl072 lo usa de preamp?... ó para invertir fase
2. las terminales Vref que indican? que puede ir el V1=250k del plano propuesto por JuanF.
3. que potencia aprox. tendría?
bien gracias por una pronta respuesta, la verdad no tengo mucho dinero para experimentar y me gustaría hacer el sustainer de un tirón.
Saludos desde Suramerica
http://tonebrew.tistory.com/search/Sustainer%20DIY
tengo dudas de ese circuito:
1. el tl072 lo usa de preamp?... ó para invertir fase
2. las terminales Vref que indican? que puede ir el V1=250k del plano propuesto por JuanF.
3. que potencia aprox. tendría?
bien gracias por una pronta respuesta, la verdad no tengo mucho dinero para experimentar y me gustaría hacer el sustainer de un tirón.
Saludos desde Suramerica
Archivos adjuntos:
Hola, veo que algunos lo estais intentando con el lm386, os aconsejo que lo primero que debeis hacer es buscar el LM386N-4, ninguno de los demas modelos de lm386 (LM386N-1, LM386M-1, LM386MM-1 LM386N-3) sirve solo el LM386N-4 sirve para este proyecto de todas formas hay muchos integrados que funcionan mejor que el lm386 ya que este se queda muy justito de potencia y en la mayoria de los casos tendreis problemas de acoplamientos indeseados por tener que hacerlo trabajar al maximo de sus posibilidades.
El problema de los distintos lm386 es este:
LM386N-1, LM386M-1, LM386MM-1 ---------VS = 6V----de 250mW a 325 mW (falta de potencia)
LM386N-3-------- VS = 9V------de 500mW a 700 mW (falta de potencia)
LM386N-4--------- VS = 16V-----------de 700mW a 1000 mW ( potencia muy justa)
Así que yo aconsejo utilizar cualquier integrado de al menos 1,5W que hay muchos donde elegir.
Edito- para comentar que el circuito del coreano dudo mucho que funcione ya que entre la patilla 1 y 8 solo existe un condensador y la ganancia seria de 200, así que la oscilacion está asegurada habria que ponerle una resistencia variable de 2k2 e intentar regular la ganancia para evitar oscilaciones.
Saludos.
El problema de los distintos lm386 es este:
LM386N-1, LM386M-1, LM386MM-1 ---------VS = 6V----de 250mW a 325 mW (falta de potencia)
LM386N-3-------- VS = 9V------de 500mW a 700 mW (falta de potencia)
LM386N-4--------- VS = 16V-----------de 700mW a 1000 mW ( potencia muy justa)
Así que yo aconsejo utilizar cualquier integrado de al menos 1,5W que hay muchos donde elegir.
Edito- para comentar que el circuito del coreano dudo mucho que funcione ya que entre la patilla 1 y 8 solo existe un condensador y la ganancia seria de 200, así que la oscilacion está asegurada habria que ponerle una resistencia variable de 2k2 e intentar regular la ganancia para evitar oscilaciones.
Saludos.
http://relicstubeamp.blogspot.com.es/
no quiero exagerar con esta lista que encontré de integrados de baja potencia; me gustaría saber si cualquiera sirve o cuales podrían ser los más recomendados ya que en las tiendas electrónicas no se toman el trabajo de sugerir cuales tienen (preamp) o cual es similar al tda1015 y para mirar los datasheet de todos es mucho camello; bien aquí la lista sacada de:
For portable radio/audio equipment
TDA1011-TDA1015, TDA1015T-TDA1016-TDA1308T-TDA7050(T)-TDA7052, TDA7052A(AT), TDA7052B(BT)-TDA7053, TDA7053A(AT)-TDA7056, TDA7056B, TDA7056A-TDA7057Q-TDA7057AQ-TDA8541(T)-TDA8542(T)-TDA8543(T)-TDA8547(T)-TDA8551(T)-TDA8558(T)-TDA8559(T)
For car radios/power boosters
TDA1010A-TDA1020-TDA1510AQ-TDA1515BQ -TDA1516BQ, TDA1516CQ-TDA1518BQ -TDA1517(P)-TDA1519, TDA1519A, TDA1519B-TDA1552Q-TDA1553Q, TDA1553CQ, TDA1553Q-TDA1557Q -TDA1555Q-TDA1554Q-TDA1558Q-TDA1556Q-TDA1560Q-TDA1561Q-TDA8560Q-TDA8563AQ, TDA8563Q---TDA8564Q
TDA8561Q-TDA8562Q-TDA8565Q-TDA8566Q--DA8567Q-TDA8568Q-TDA8569Q-TDA8574(T)-TDA8576T-TDA8577-TDA8578(T)-TDA8579(T)
For mains-powered systems including hi-fi and TV sound
TDA1013B-TDA1514A-TDA1521A-TDA2615 -TDA1521A-TDA1521(Q-TDA2616(Q)-TDA1521(Q)-TDA2611A-TDA2613-TDA2614
Very low power (less than 1 W)
TDA8574(T)-TDA8576T-TDA8577-TDA8578(T)-TDA8579(T)-TDA8559(T)-TDA1308T-TDA7050(T) -TDA1015T-
Low power (1 W to 5 W)
TDA8558(T) -TDA7052A(AT)-TDA7052B(BT), TDA7052A(AT)-TDA7052-TDA7053-TDA8541(T)-TDA8551(T)-TDA8542(T) -TDA7053A(AT)-TDA8543(T)-TDA8547(T) -TDA1016 -TDA7056-TDA7057Q -TDA1015 -TDA7057AQ -TDA7056A-TDA7056B-
For portable radio/audio equipment
TDA1011-TDA1015, TDA1015T-TDA1016-TDA1308T-TDA7050(T)-TDA7052, TDA7052A(AT), TDA7052B(BT)-TDA7053, TDA7053A(AT)-TDA7056, TDA7056B, TDA7056A-TDA7057Q-TDA7057AQ-TDA8541(T)-TDA8542(T)-TDA8543(T)-TDA8547(T)-TDA8551(T)-TDA8558(T)-TDA8559(T)
For car radios/power boosters
TDA1010A-TDA1020-TDA1510AQ-TDA1515BQ -TDA1516BQ, TDA1516CQ-TDA1518BQ -TDA1517(P)-TDA1519, TDA1519A, TDA1519B-TDA1552Q-TDA1553Q, TDA1553CQ, TDA1553Q-TDA1557Q -TDA1555Q-TDA1554Q-TDA1558Q-TDA1556Q-TDA1560Q-TDA1561Q-TDA8560Q-TDA8563AQ, TDA8563Q---TDA8564Q
TDA8561Q-TDA8562Q-TDA8565Q-TDA8566Q--DA8567Q-TDA8568Q-TDA8569Q-TDA8574(T)-TDA8576T-TDA8577-TDA8578(T)-TDA8579(T)
For mains-powered systems including hi-fi and TV sound
TDA1013B-TDA1514A-TDA1521A-TDA2615 -TDA1521A-TDA1521(Q-TDA2616(Q)-TDA1521(Q)-TDA2611A-TDA2613-TDA2614
Very low power (less than 1 W)
TDA8574(T)-TDA8576T-TDA8577-TDA8578(T)-TDA8579(T)-TDA8559(T)-TDA1308T-TDA7050(T) -TDA1015T-
Low power (1 W to 5 W)
TDA8558(T) -TDA7052A(AT)-TDA7052B(BT), TDA7052A(AT)-TDA7052-TDA7053-TDA8541(T)-TDA8551(T)-TDA8542(T) -TDA7053A(AT)-TDA8543(T)-TDA8547(T) -TDA1016 -TDA7056-TDA7057Q -TDA1015 -TDA7057AQ -TDA7056A-TDA7056B-
el enlace se me olvidó es este:
http://www.forosdeelectronica.com/f31/guias-diseno-amplificadores-serie-tda-philips-10823/
http://www.forosdeelectronica.com/f31/guias-diseno-amplificadores-serie-tda-philips-10823/
