III por "culpa" del foro: Forest Berserker

#25 por elderico el 30/06/2011
Gracias a todos por pasar y a ti Psikot por la colleja :ok:.

Novedades: Ya tengo el taco de 14

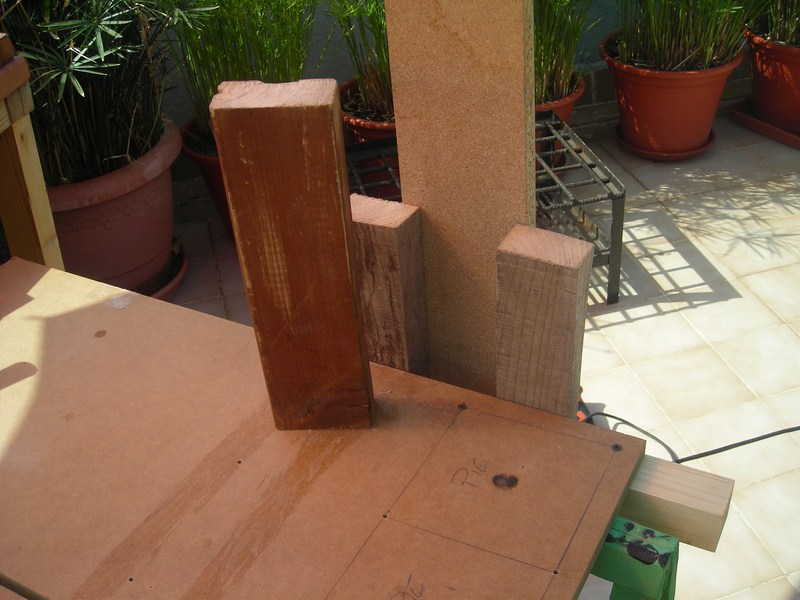

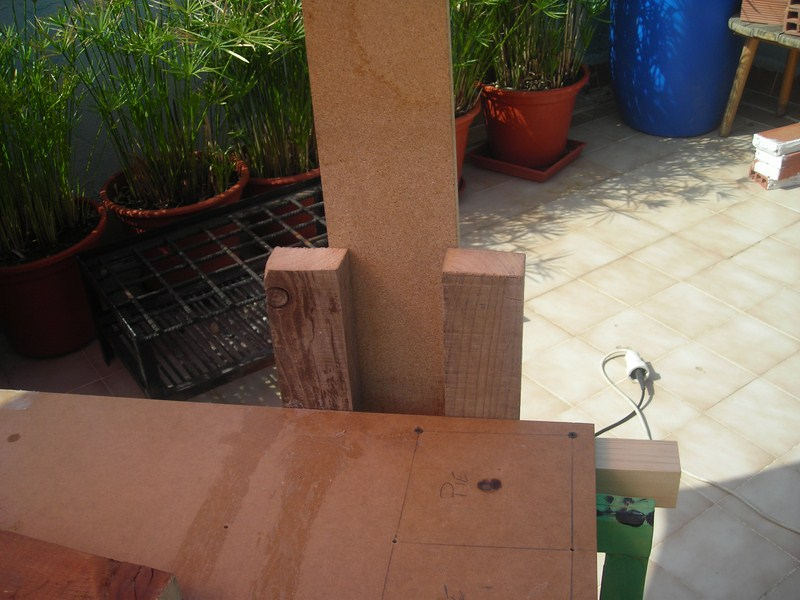

Primero me fabrico una estructura por donde introducir el taco a radiar

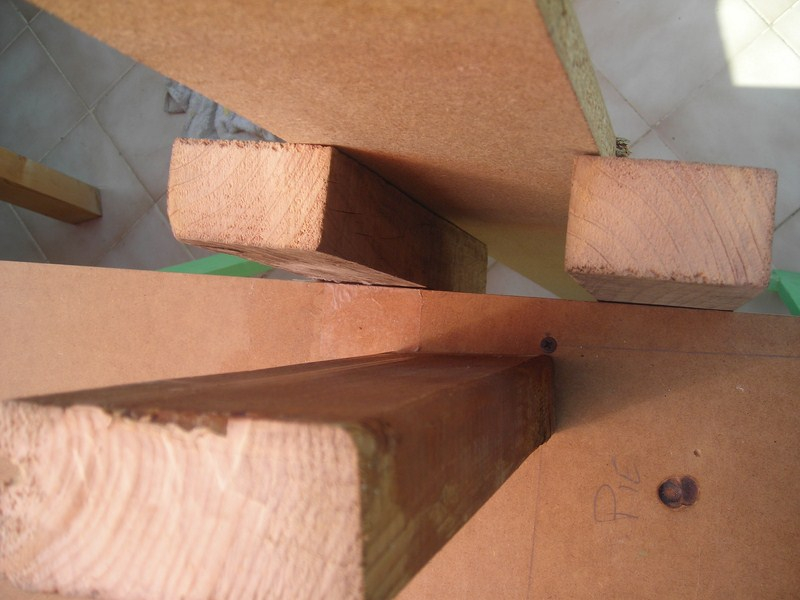

aqui se ve el taco y por donde tiene que ir

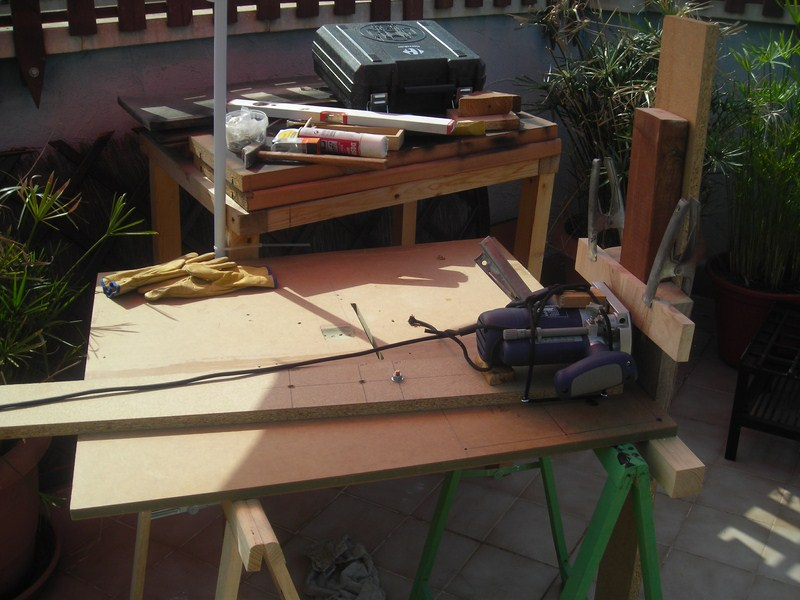

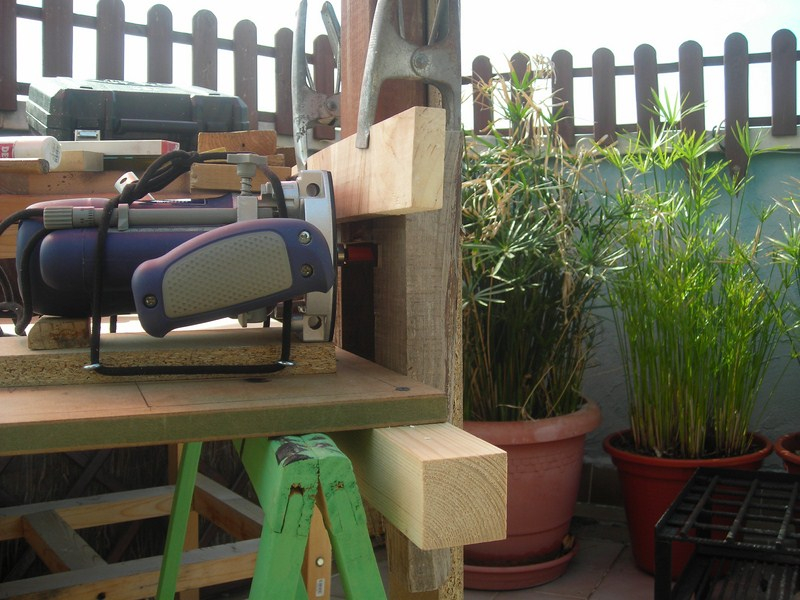

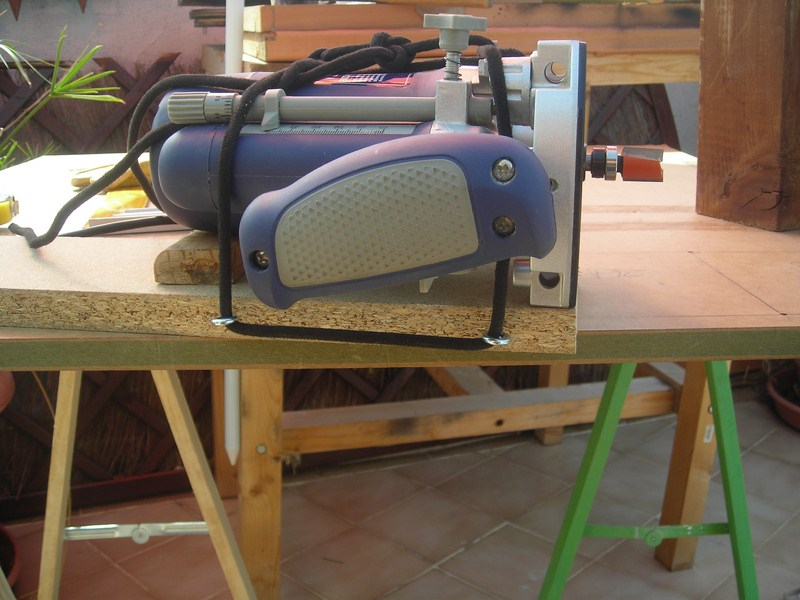

Luego fijo la fresadora a un listón con cuerdas y unas alcayatas

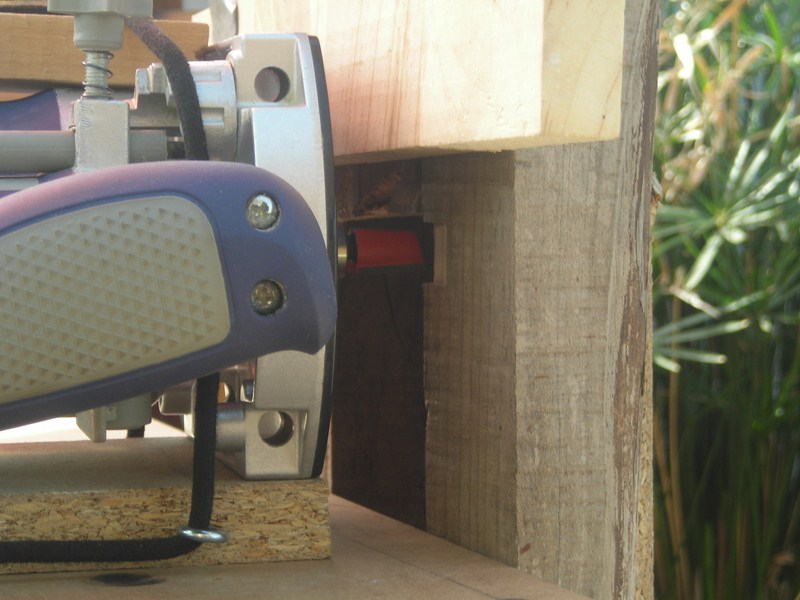

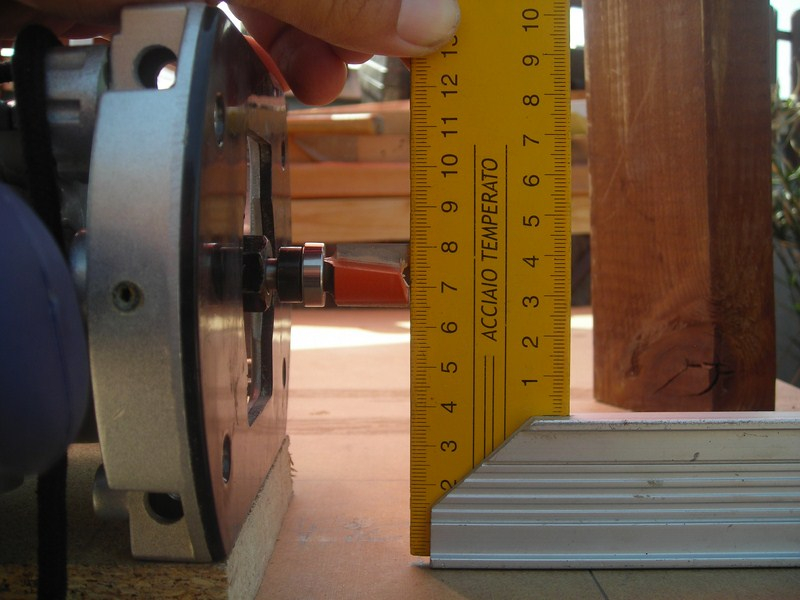

calzo la fresadora para que la fresa quede a escuadra

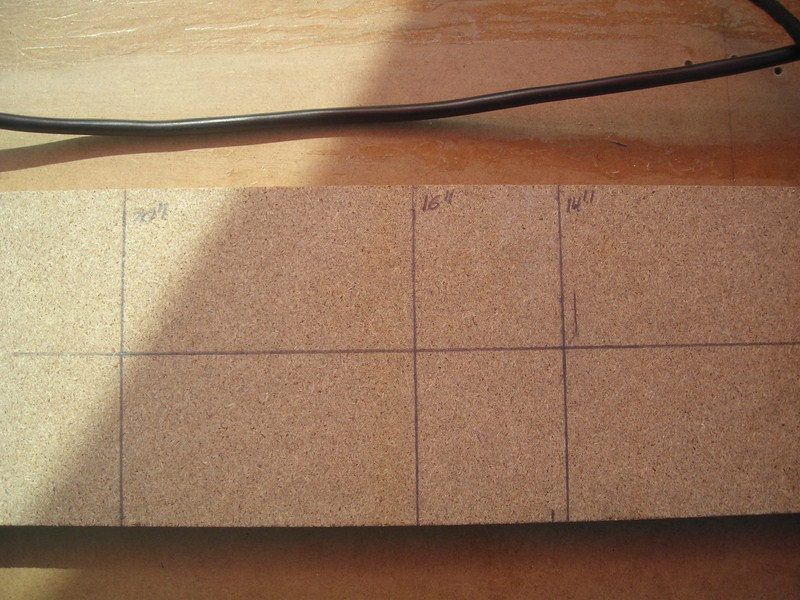

Midiendo desde la punta de la fresa marco las medidas que necesitaré 14", 16" y 20" (aunque de momento sólo haga el de 14" ya que es la medida que da el fabricante al wilkinson roller-brass que será el puente que le calce)

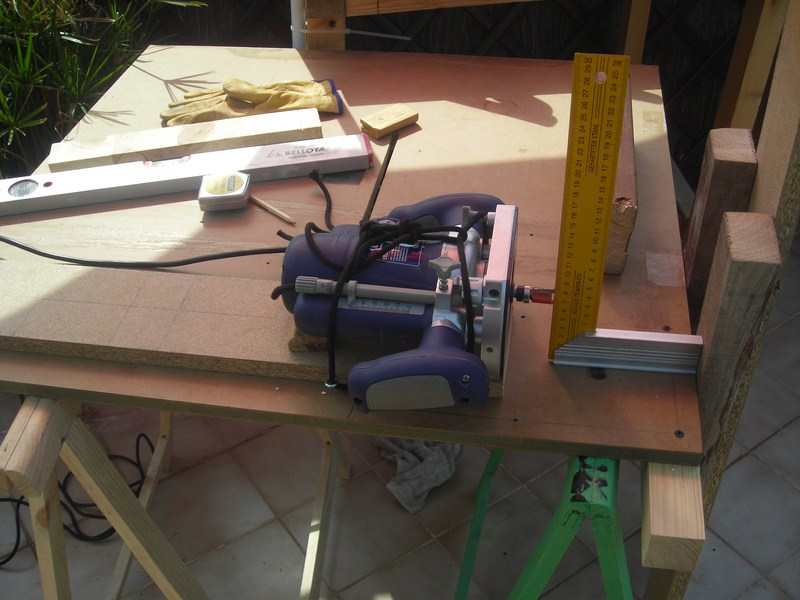

En las lineas de intersección hago unos taladros pasantes hasta atravesar el tablero que tengo de mesa multiusos, y fijo el armatoste con un tornillo y dos arandelas.


Calculo que todo este bien y hago una prueba

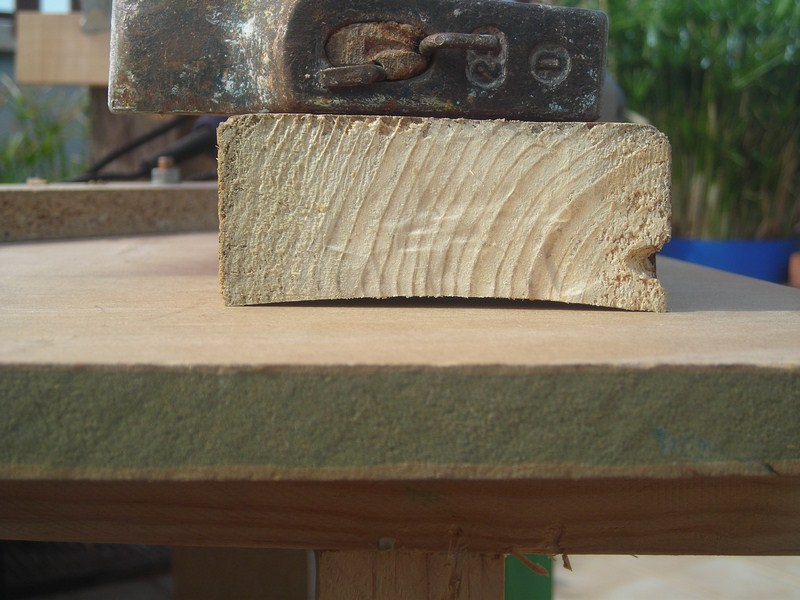

y empiezo a deslizar el taco hacia abajo dando pasadas con la fresadora cada vez


un videito explicativo :risa:

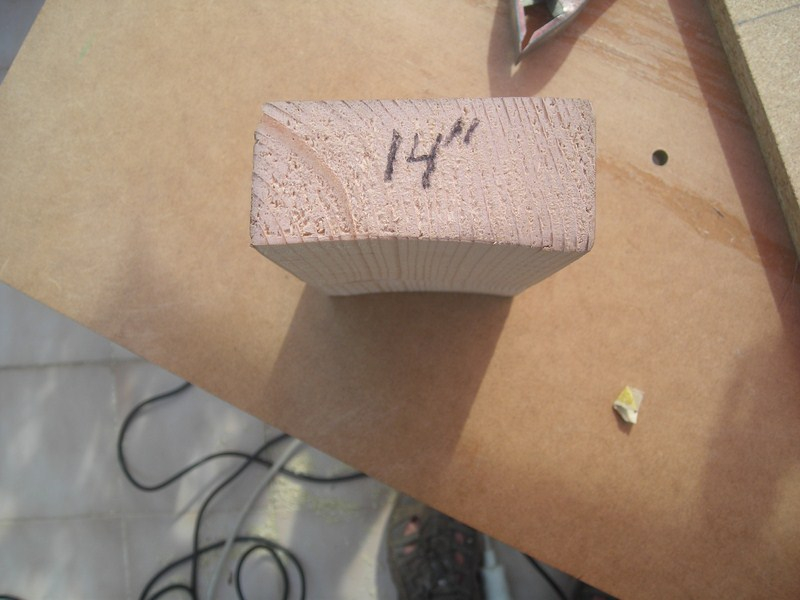

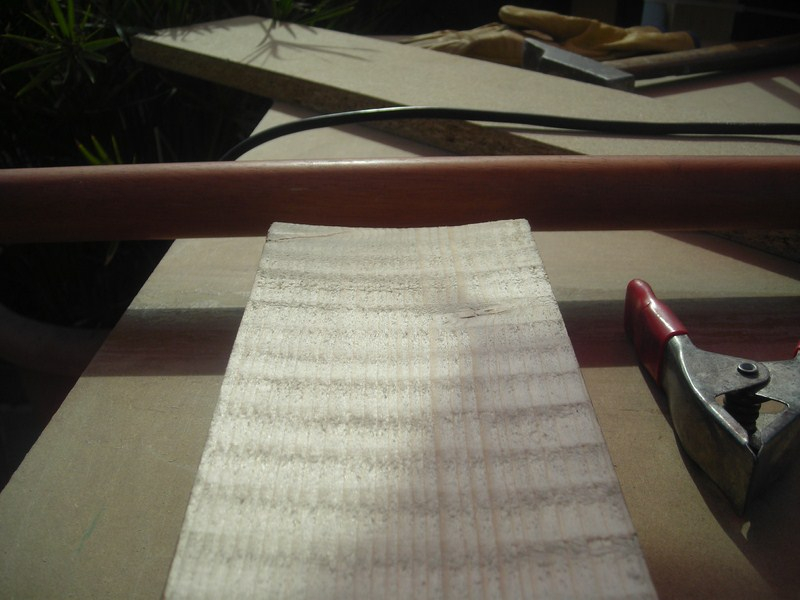

y ya lo tenemos



unas manitas de lija y a otra cosa mariposa :relax:


Este método lo explica Demolitiontattoo en el proyecto Avila, rubiolus hace mención a él en un post de este foro, y buscando un poquito por internet se repite varias veces.

El mástil laminado se está secando, las plantillas las tengo casi perfiladas del todo....

A ver si mañana tengo un poco de tiempo y me invento la regruesadora para el mástil. Va a ser un poco más complicado pero ya tengo claro cómo lo voy a hacer :leyendo:

Saludos compañer@s :brindis:

ATENT@S!
USAD EL BUSCADOR

http://k-o-custom.blogspot.com/

https://www.facebook.com/#!/k.o.custom

Subir
--360037--
#26 por --360037-- el 30/06/2011
Muy bueno el artilugio, eres el puto amo!... yo lo había visto en su versión 'vertical' y no me terminaba de convencer pero así en horizontal se ve bastante más seguro... de todas formas se me acaba de ocurrir una sujeción de la fresadora más 'segura' que la que has usado tú (si quieres te la cuento :D)... insensato!!! jejejeje

Me dejas intrigado con la regruesadora... ¿qué tiene de malo la que hice yo, aparte de ser superlenta e imprecisa? :D :D

salu2 :saludo:

PD.- ¿dónde se mete tu cuñao cuando hace falta? se supone que tenía que estar él dando martillazos al taco mientras tú fresas... :D :D
Subir
#27 por noboru el 30/06/2011
Yo me anoto, quiero ver como sale esto. Es uno de mis modelos favoritos, mucha suerte colega!
Subir
#28 por andres elizalde el 01/07/2011
me anoto!suert

• “Yo Dios??? No, solo soy su mano derecha”

Subir
#29 por u7pa el 01/07/2011
Wow. . esta quedando increible. . :shock:

Estare pendiente.. me apunto!!! :yahoo:

saludos :brindis:

Importancia del Pedal Eq
http://www.guitarristas.info/foros/importancia-pedal-ecualizador/155589
Usar Google como buscador en http://www.guitarristas.info
http://www.guitarristas.info/foros/usar-google-para-buscar-guitarristasinfo/197726

Subir
#30 por cermial el 01/07/2011
Ha quedado genial el taco radiado, suerte con la construcción, que tiene una pinta muy buena, y me ha gustado mucho lo del mástil laminado, seguiré por aquí haber como queda

Un Saludo
Subir
#31 por elderico el 02/07/2011
Chat@s a ver si se me da bien la tarde y monto todo esto


con velocidad variable jejejeje


que el mástil laminado ya lo tengo para lijar :ok:

ATENT@S!
USAD EL BUSCADOR

http://k-o-custom.blogspot.com/

https://www.facebook.com/#!/k.o.custom

Subir
--360037--
#32 por --360037-- el 02/07/2011
:shock: :shock: :shock:
Subir
#33 por o37 el 03/07/2011
Otro que se apunta. :saludo:

Quién con críos se acuesta mojado se levanta

Subir
#34 por raduvaquero el 03/07/2011
pues yo tambien me apunto, que tiene buena pintilla.
Subir
#35 por LastMonkey el 03/07/2011
Me apunto!

Como se dió la tarde? Que yo me quiero montar algo por el estilo, pero aún ando pensando el como hacerlo...
Subir
--360037--
#36 por --360037-- el 03/07/2011
Reno2 escribió:
Como se dió la tarde?


se fue de cañas... :D
