Ibanez CP-9 DIY

  • 1
#1 por toolcarey el 08/06/2012
Hace ya tiempo que quería hacerme un pedal de efecto para mi guitarra y el otro día di con tonepad.com, una página que supongo que por aquí será bien conocida pero que yo no sabía que existía. Vi que se podía pedir la PCB por unos 14€ y pedí la del compresor Ibanez CP-9.
Fui a una tienda de electrónica, compré todos los componentes y empezé a soldar.
En la tienda me recomendaron que usara flux, y tenían razón. Yo no había soldado mucho antes (algún jack de cable de guitarra y demás), pero con el flux este es coser y cantar.
También vi que mucha gente usa el tubo termorretráctil para proteger algunas soldaduras. La verdad es que queda muy bien.
Por aquí podeis oir el resultado, aunque no encontrareis mucha diferencia ya que grabé con distorsión que ya de por sí comprime la señal. Aunque en directo se nota bastante. Más sustain, aparecen nuevos harmónicos y la guitarra es más fácil de tocar con poco gain.

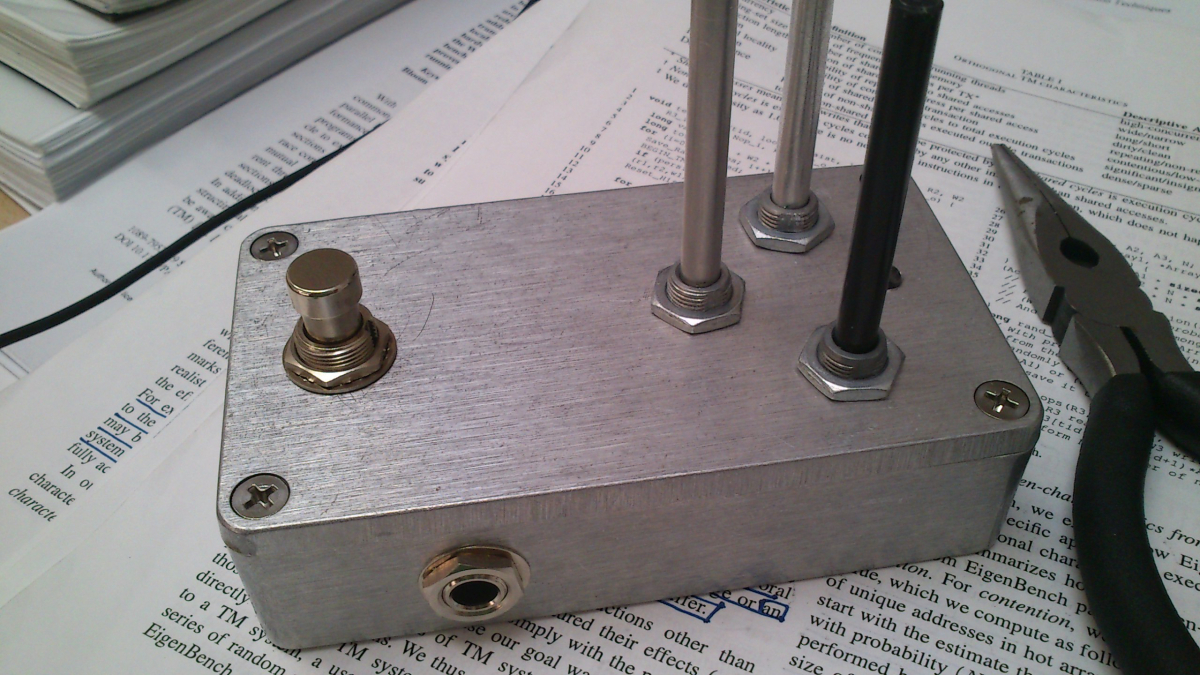

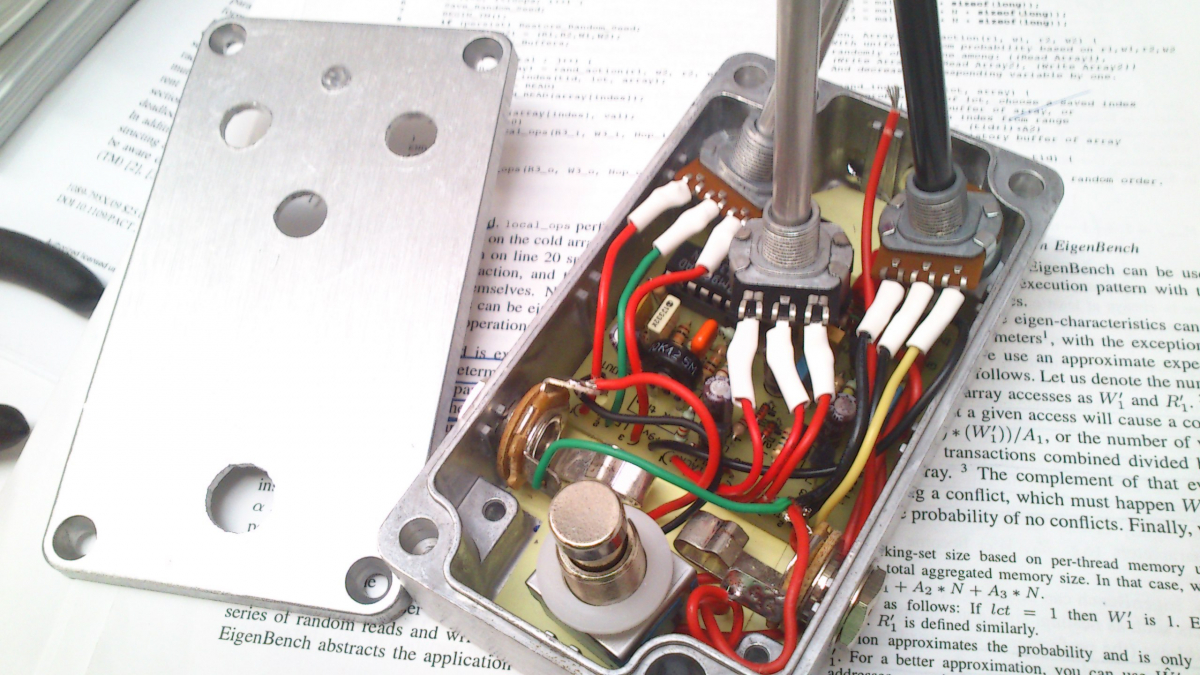

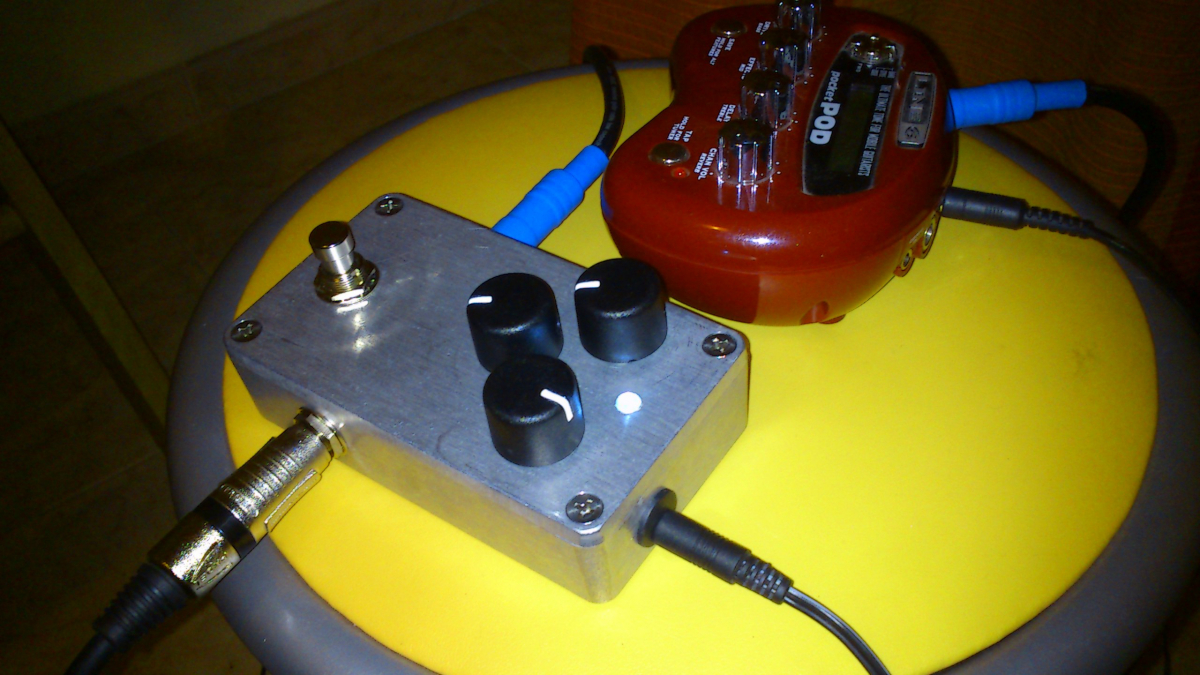

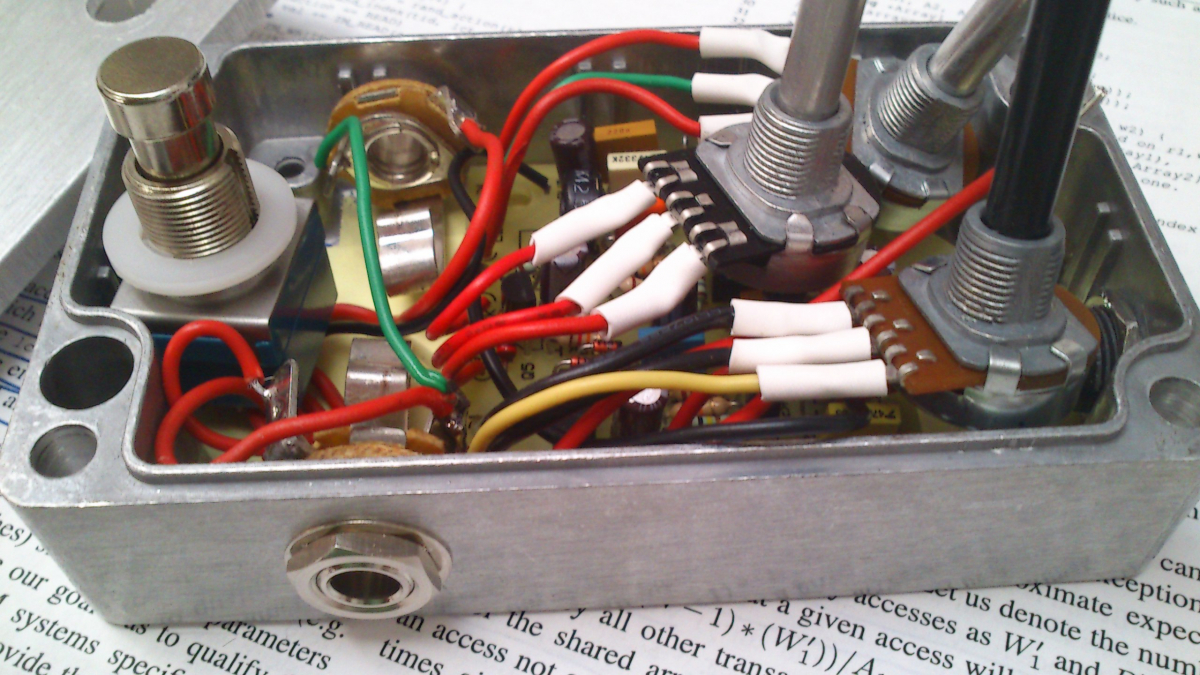

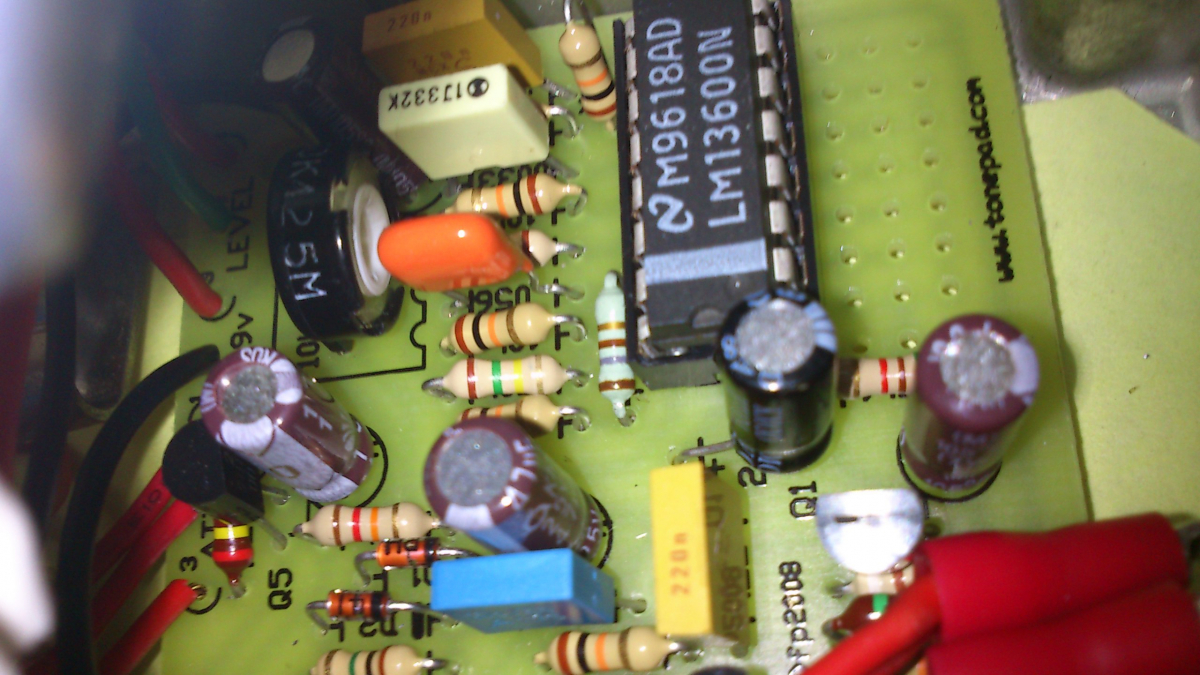

Aquí dejo unas fotos del pedal:

Lo más caro, la caja el 3pdt y los potenciómetros. Quizá en retroamplis, o en amptek me hubiera salido más barato, pero me tira un poco para atrás lo de los gastos de envío.

https://www.youtube.com/user/toolcarey
http://anochevillover.bandcamp.com
http://anochevillover.wordpress.com
http://www.youtube.com/anochevillover

Subir
2
#2 por Di Romein el 10/06/2012
que bueno tío, un trabajo muy limpio, si pones el esquema y tal y el pdf de donde lo has sacado pues seria la repera :) pero algo si se nota :D curiosa manera de poner la caja... :)

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#3 por toolcarey el 10/06/2012
Muchas gracias tío.
Pues mira, el circuito lo puedes encontrar aquí http://www.tonepad.com/project.asp?id=67.
Y todos los posibles cableados dependiendo de si usas un switch 2pdt o un 3pdt aquí http://www.tonepad.com/project.asp?id=35.
Muy buena la página. A lo mejor me animo a hacerme otro próximamente.
La caja la puse al revés porque venía con unos agujeros un poco feos por el otro lado.

https://www.youtube.com/user/toolcarey
http://anochevillover.bandcamp.com
http://anochevillover.wordpress.com
http://www.youtube.com/anochevillover

Subir
#4 por Di Romein el 10/06/2012
perfecto a ver si les puedo encontrar todos y me animo a hacerlo no se :) la pagina de tonepad tiene de todo, te recomiendo una española también pisotones, es espectacular :)

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#5 por toolcarey el 11/06/2012
Sí, muy buena pisotones también. De hecho creo que mencionan tonepad en el proyecto de SansAmp GT-2.

https://www.youtube.com/user/toolcarey
http://anochevillover.bandcamp.com
http://anochevillover.wordpress.com
http://www.youtube.com/anochevillover

Subir
#6 por Di Romein el 11/06/2012
#5 si exacto, estoy trabajando ahora en un compresor basado en el dyna compresor pero con tiempo XD

https://www.youtube.com/channel/UCnE_r0rBWsMm_2FvZNi-Piw

MIA Amps
DAW Picks

Subir
#7 por xabdeth el 12/06/2012
Excelente trabajo, te quedo muy bien el pedal, yo quiero hacerme varios pero es un poco problematico conseguir material, enhorabuena! :ok:
Subir
#8 por toolcarey el 12/06/2012
Gracias Xabdeth!
Yo la PCB la pedí a la gente de tonepad y me vino de El Salvador. A tí te queda más cerca, jeje.
A mi, lo que más trabajo me costó encontrar fue el switch 3pdt. Y lo más caro también. Me salió por 7€ en Organigrama, Málaga.
Si me animo a hacer otro a lo mejor me conviene comprar aquí: http://www.aliexpress.com/product-fm/557702082-Free-shipping-5x-3PDT-9-Pin-Effects-Stomp-Foot-Switch-True-Bypass-3PDT-SWITCH-wholesalers.html
Échale un vistazo a esa página. Quizá manden pedidos gratis a Venezuela. Según dice ahí, sí que lo hacen a USA.

https://www.youtube.com/user/toolcarey
http://anochevillover.bandcamp.com
http://anochevillover.wordpress.com
http://www.youtube.com/anochevillover

Subir
#9 por juanf el 25/06/2012
Te felicito un montaje muy bien hecho, deberias haber puesto algo en limpio que es donde mas se aprecia el compresor, y para la proxima a currarse la pcb que es muy facil.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#10 por toolcarey el 25/06/2012
Gracias Juan. Lo de la PCB lo veo más engorroso. Para la próxima vez tengo que probar retroamplis: http://www.retroamplis.com/epages/62070367.sf/es_ES/?ObjectPath=/Shops/62070367/Products/%22PCB-INS/PNP-50X50%22. Al parecer te hacen ellos la PCB, y el precio es más bajo del que yo pagué. Alguien ha probado esta opción de retroamplis?

https://www.youtube.com/user/toolcarey
http://anochevillover.bandcamp.com
http://anochevillover.wordpress.com
http://www.youtube.com/anochevillover

Subir
#11 por juanf el 25/06/2012
Pero hombre, con una fotocopia en papel de revista y una plancha se hacen maravillas, de todas formas con la cnc ó por insolacion salen mucho mejor, yo te recomiendo si vas hacer unos cuantos circuitos, con 5€ en leds uva de 5mm (eso me costaron a mi en ebay) y un escaner viejo te puedes hacer una insoladora y el resultado es muy profesional, y aunque las de retroamplis esten muy bien hachas pienso en lo engorroso y el tiempo que pueden tardar cuando quieras hacer algun circuito y si luego te sale mal, tienes que volver a pedir otra, pienso que es mejor hacerlo uno mismo.
Saludos

http://relicstubeamp.blogspot.com.es/

Subir
#12 por lupielduende el 22/11/2013
Hola. Queria saber para que sirve el preset de 10K lin. trim que va soldado en la placa?
