i-Rig MEJORADO

#1 por giovanni spain el 10/01/2012
Buenas, Foreros.
Os presento mi i-Rig mejorado.
Voy a empezar desde el principio: Primero se enfrió la Tierra, luego los dinosaurios... (No tan al principio, hombre.)

Definición: Un i-rig es un accesorio (o gadget) para conectar nuestra guitarra a un iphone, ipad o ipod (Touch) y junto con algún programa (amplitube, ampkit, u otros) poder modelar su sonido mediante simulación de pedales, cabezales, pantallas, micrófonos, etc.
En su versión original tiene una entrada para guitarra, una salida para auriculares y una conexión para i-phone.



Problema: El precio de los accesorios de Apple suele ser caro: unos 30€ (más envío, si no lo encontráis)
Solución: Hacernos uno, es fácil, muy barato (desde unos 3 €, según versiones a 6 ó 7 €) y lo podemos modificar según nuestras necesidades. Yo voy a hacer una versión con 2 salidas: una (pequeña de 3,5 mm) para auriculares y otra (grande de 6,5 mm) para conectar a un ampli mediante un cable estándar de instrumento. Además cuando se conectan los auriculares se desconecta la salida para el ampli.

¿QUE NECESITAMOS?

Entrada para la guitarra: Jack hembra mono de 6,5 mm (Precio 0,31 €)(La he comprado aérea, no de panel, porque ocupa menos espacio)
Salida para el ampli: Lo mismo, Jack hembra mono de 6,5 mm.
Salida para auriculares: Jack hembra estereo (con conmutación) de panel. (Precio 0,45€)
Adaptador de impedancia: Una resistencia de 1,8K (0,01€) y un condensador cerámico de 0,1 microFaradio (0,03€).
Conexión para i-phone: Jack macho 3,5 mm de 4 contactos,(cuesta algo menos de 1 €) pero si no lo encontramos suelto podemos utilizar un cable audio + vídeo que lo lleve (Cuesta unos 2 €) Yo reciclé un cable de un teléfono Nokia. OJO: las conexiones pueden cambiar según el fabricante.
Caja para el montaje: Podéis reutilizar cualquier cajita que tengáis por ahí (filosofía míser) o comprar una (a mí me costó 4,45€, leches: lo más caro del proyecto)
Unas fotos:

Jacks de entrada instrumento y salida ampli.

Mini jack salida auriculares (con conmutación)

Cable conexión i-phone: jack 4 terminales (Recomendable usar pasacable si se va a montar en una caja)

Explico aquí lo que ya indiqué antes sobre el orden de las conexiones, cada fabricante va a su bola...
Para nuestro caso:
El primer y segundo contacto (la puntita y el siguiente) deben ser los dos canales de salida de audio: L y R
El tercer contacto debe ser la masa, Ground o GND
El cuarto contacto (el más próximo al cuerpo del jack) es la entrada de señal de la guitarra.
(en el cable nokia estaban cambiados el 3 con el 4)
(En otro cable de conexión de una videocámara están cambiados el 1 con el 4)
Lo mejor es comprobarlo con un tester.

La adaptación de impedancias:
Es una resistencia y un condensador en paralelo. Por aquí debe pasar la señal de guitarra antes de entrar al i-phone.

Y por último, cableamos (con l, no con r, para que nadie se enfade) y montamos en su cajita.

Ya montado y cerrado, sólo falta ponerle unas etiquetas para no confundir entrada y salida.




Si se quiere más sencillo, eliminamos la salida para el ampli (podemos usar la misma salida de auriculares y un cable adaptador de 3,5mm estéreo a 6,5mm mono para amplificador de guitarra o conectores RCA para amplificador Hi-Fi, o lo que queramos)
Al eliminar esta salida podemos hacer un montaje aéreo (sin caja).

Para dudas, consultas, ayuda, etc, estoy a vuestra disposición.
Las reclamaciones, como siempre, al maestro armero...

Soy de Triana, lo digo sin ánimo de ofender...

Subir
2
#2 por giovanni spain el 10/01/2012
Antes de que lleguen reclamaciones, pongo el esquema utilizado:


Para la versión original (más sencilla) eliminamos el conector de Salida Ampli y podemos utilizar un conector salida auriculares normal (sin conmutación), no creo que haga falta dibujarlo.

Soy de Triana, lo digo sin ánimo de ofender...

Subir
1
#3 por gavn el 11/01/2012
Lástima que el kernel de Android no permita una baja latencia...
Pues eso es un iRig por una cuarta parte de su valor, si no más.

Buen post
Subir
#4 por Dr.Maligno Tech el 15/01/2012
Hombre. Un iRig precisamente no es. El iRig es un buffer a base de fets, alimentador vía phantom +5v por la entrada de micro de el iPhone. Esta bien el proyecto por eso de la filosofía miser, pero no es como dices el mismo gadget por una fracción del precio.
Saludos.

vendo:
Clon Okko Diablo Gain+
Abiertas reservas para el mod 24v para activas EMG
Disponible Brown Mod para Jet City JCA20H

Para todo lo customizable, pedal, guitarra o ampli, yo soy tu hombre.

Dr. Maligno Tech Inc.

Subir
#5 por sabasgr68 el 18/01/2012
Saludos!
Leyendo tu hilo me interesé en el tema de hacer uno, pero antes quería preguntarte si te funciona el que hiciste. Quizá la respuesta es obvia, y me arriesgo a pasar por tonto, pero quería en todo caso algunos comntarios tuyos sobre su funcionamiento, si no tiene ruidos, si lo usas tanto con el amplitube o la free app para ipod, en fin, cualquier comentario al respecto.

Te lo agradezco mucho!
Saludos!

Nota: Te quedó muy limpio el trabajo y la estética de la cajita, muy bueno!.
Subir
#6 por giovanni spain el 19/01/2012
Hola, Dr.Maligno.
El que dice que es un i-Rig por una fracción de su valor es gavn (#3) no yo.

Pero bien pensado y visto desde fuera (como si fuese una "caja negra") tiene las mismas entradas y salidas (incluso una más en mi versión) y realiza exactamente la misma función así que puede sustituir perfectamente a un i-Rig.
¿Qué más me da cómo esté hecho interiormente, si funciona igual? Incluso mejor: nada de ruido y bajísima latencia: Puede que esté duro de oído, pero no noto ningún retardo (salvo que ponga un pedal Delay, claro... :D )
Por mí como si los de i-Rig le meten un microprocesador de 4 núcleos y un "condensador de fluzo" y lo venden a 1.000€. Mi versión funciona a la perfección y cuesta cuatro duros (puede que eso sea la filosofía míser en estado puro).

Yo lo utilizo para tocar un rato en el sofá con auriculares o cuando salgo de viaje (viajo mucho...) sin tener que cargar con un ampli ni molestar a nadie. Antes lo hacía con un mini ampli vox AC30 pero el amplitube o el ampkit tienen más posibilidades que el mini vox. Estoy encantado.

Ciao. :mafia:

Soy de Triana, lo digo sin ánimo de ofender...

Subir
#7 por giovanni spain el 19/01/2012
Hola, sabasgr68.

En efecto, me funciona sin problemas. Lo he probado con Amplitube, Fender amplitube, Ampkit y un afinador (Tuner tool)

Puedo escuchar por los auriculares o por el ampli, me funcionan los pedales de efectos y los ajustes de amplificador, microfono, pantalla, etc. Puedo acompañar canciones que tengo en la biblioteca del i-phone, puedo grabar en el i-phone lo que toco... En fin como dije antes estoy encantado.

Sólo lo he probado en mi i-phone, no en i-pod ni en i-pad (aún no tengo, pero parece que en mi empresa se van a "estirar" y me van a regalar uno) Cuando pueda lo probaré, pero seguro que no hay problema.

Respecto a la ausencia de ruido, puede que el tipo de conector usado para la entrada ayude ya que es "blindado", aunque sólo lo escogí así por el tamaño. También se podría blindar la caja completa o usar una caja metálica, si alguien tuviese problemas de ruido.

Me alegro que te guste mi montaje.
Ciao.

Soy de Triana, lo digo sin ánimo de ofender...

Subir
#8 por sabasgr68 el 19/01/2012
Gracias por los comentarios! Ya compré todos los componentes excepto el jack 3,5 mm hembra que no lo había. Cuando lo tenga espero armarlo lo antes posible y comentaré qué tal me fué. Por cierto, en mi caso lo usaré en un ipod. Ya veremos...

Saludos!
Subir
#9 por f3rm1on el 21/03/2012
Muy bueno el post. Yo probé sin ningún filtro RC y bueno se escuchaba con ruido. Con el filtro de Rc también lo probé pero el ruido era menor. Ahora con el transistor de efecto de campo de juntura, no aprecio ningún ruido. Además me deja selecionar las cinco posiciones y el volumen funciona bien. Aún estoy probando diferentes resitencias y luego intentaré montarlo en una cajita, una pcb o quizá en la parte del final del jack hembra.
Subir
#10 por Erik Ortega Mace el 06/06/2012
ayuda! quiero hacer un iRig pero compre unos cables y tratando de seguir el esquema que muestras pero me sale "input none" lei por otro lado que habia que excitar la entrada de la guitarra con una tierra para que lo detectara y nada podria alguien ayudarme porfavor

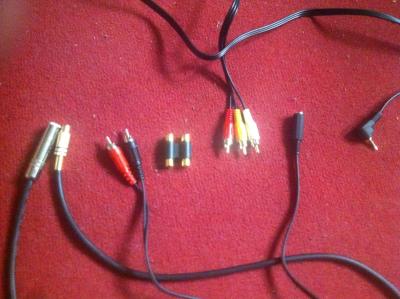

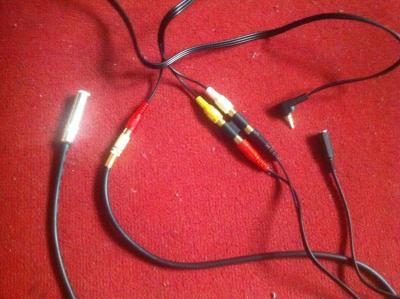

en la foto 1 muestro los cables que compre y en la 2 la manera en que los conecto
Archivos adjuntos:
BBCode:
BBCode:
Subir
#11 por giovanni spain el 07/06/2012
Hola, Erik.
En la entrada de señal de la guitarra (conector rojo, según veo en tu caso) debes intercalar una resistencia de unos 1600 a 2000 ohmios para que el iphone lo detecte como una entrada y un condensador de 0,1 microfaradio para filtrar ruidos (alta frecuencia).
Además, comprueba con un polímetro el tema del orden de las conexiones, como ya indiqué no todos los fabricantes lo hacen igual.
Saludos y suerte.

Soy de Triana, lo digo sin ánimo de ofender...

Subir
#12 por giovanni spain el 11/06/2012
Otra fuente de problemas es el conector de audio del iphone: suele acumular pelusa y el jack no entra hasta el final: hacen contacto los dos primeros y masa (se oyen los auriculares y parece que está bien) pero el último contacto (el de entrada) no hace buen contacto (valga la redundancia) y dice "input none"
Dale un buen soplido o saca las pelusillas con un palillo.
A mi este problema me tuvo una tarde "jodido". Ahora va, ahora no va, ahora otra vez si, ahora otra vez no...

Incluso venden unos taponcitos de goma para tapar el agujero del jack y el del conector de abajo, me parecían una pijada, pero resulta que van a tener su razón de ser: evitar la acumulación "peluseril".

Soy de Triana, lo digo sin ánimo de ofender...

Subir
