De Harley Benton a Suhr

#1 por Guitarrilia el 14/11/2015
Abro este hilo para compartir con vosotros fotos y momentos del proceso de conversión de una guitarra Harley Benton en una especie de guitarra réplica Suhr.

En primer lugar, quiero asegurar que no pretendo falsificar, ni sacar provecho económico de ningún tipo con esta guitarra. Es solo una réplica para uso y disfrute personal. Evidentemente, cualquier parecido con la realidad es simple coincidencia, jeje. El que entienda un poco de guitarras de esta gama se dará cuenta de que es una réplica, y además así lo especificaré en la propia guitarra.

Os cuento un poco. Tengo una banda de tributo a Maná, nos llamamos HerMANÁdos. Como bien sabréis los fans de la banda mexicana, Sergio Vallín (guitarrista) estuvo durante algún tiempo usando guitarras Suhr, antes de que tuviera su propia guitarra Fender Signature. En 2011 gané un concurso que me brindó la oportunidad de tocar con ellos en un concierto de la gira "Drama y Luz" en Madrid. A los pocos meses decidí montar mi banda tributo a Maná y modifiqué una de mis guitarras SX para asemejarla a la Suhr con la que Sergio Vallín tocó conmigo esa noche.


Pues bien, hace apenas unos meses, volví a participar en otro concurso para tocar con Maná y de nuevo toqué con ellos en el concierto de Madrid, dentro de la gira "Cama Incendiada". Para este concierto toqué con la réplica que me hice de la Suhr negra de Sergio y conseguí que me la firmara.


Esta guitarra la voy a guardar como recuerdo, así que necesitaré otra guitarra para los bolos con mi banda tributo.
Es muy complicado hacer una réplica de la Fender Signature Sergio Vallín, ya que lleva elementos metálicos exclusivos y geometrías no demasiado comunes. Así que he optado por construir otra réplica de otra de las Suhr que usaba Sergio, la blanca.

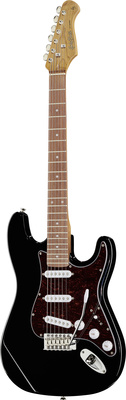

Tiene una forma bastante sencilla así que esta vez, en lugar de usar una SX como base usé una Harley Benton ST-62, ya que la pala de las Harley Benton es más grande que las de las SX y se puede recortar mejor la forma de las Suhr.


Estuve unos días ajustando y probando la guitarra y me gustó bastante:



Así que a comienzos de esta semana me puse manos a la obra...

Aprendiz de mucho, maestro de nada.
Mi Soundcloud
Mi Youtube

Subir
1
#2 por Guitarrilia el 14/11/2015

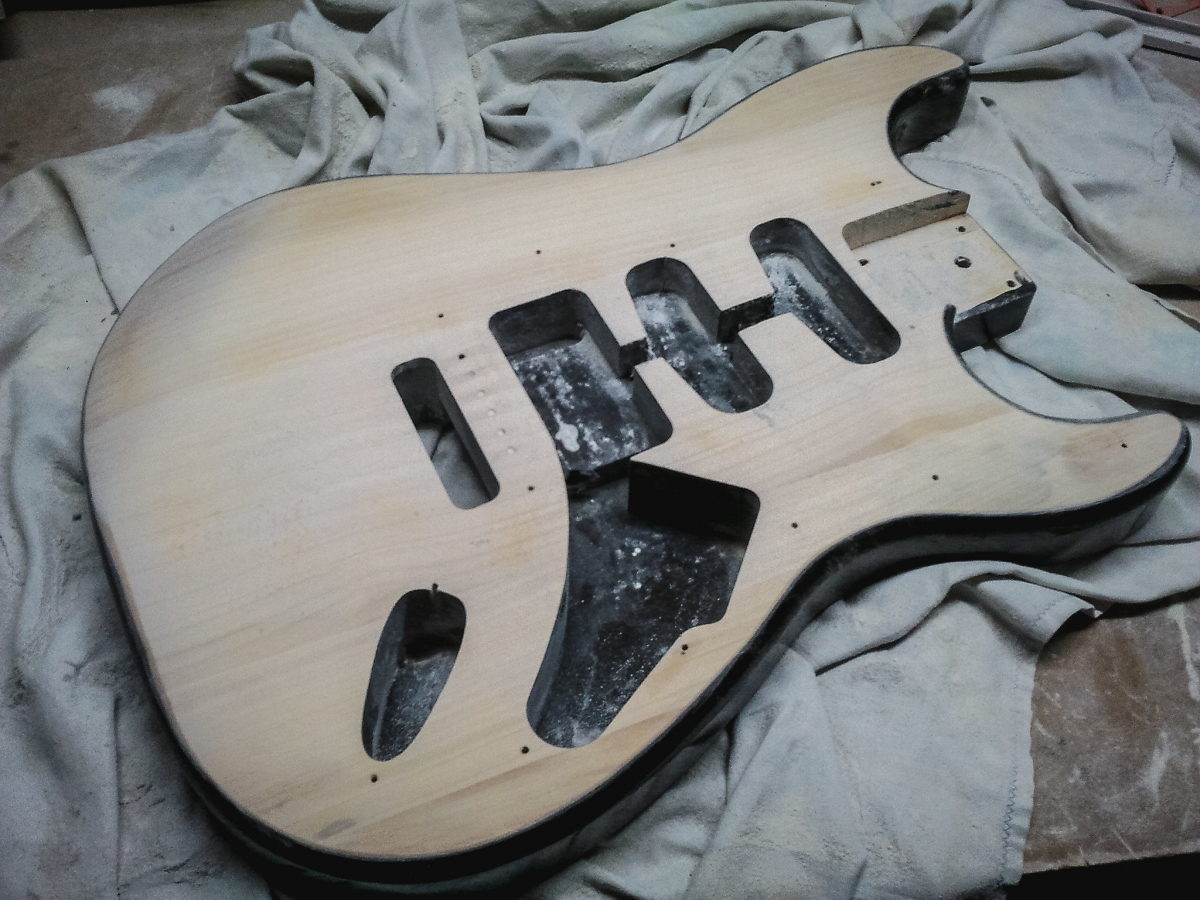

Lo primero fue lijar la cara frontal del cuerpo.


No me encontré ninguna cosa rara en la madera. No son las mejores que he visto, pero tampoco las peores. Me sorprendió el corte excelente de las cavidades de las pastillas y el jack plate. Precisamente una de las modificaciones que haré será cambiar el jack plate de posición, y lo montaré en el lateral. Uso mucho la palanca de trémolo y la conexión típica frontal de las strato son un incordio.

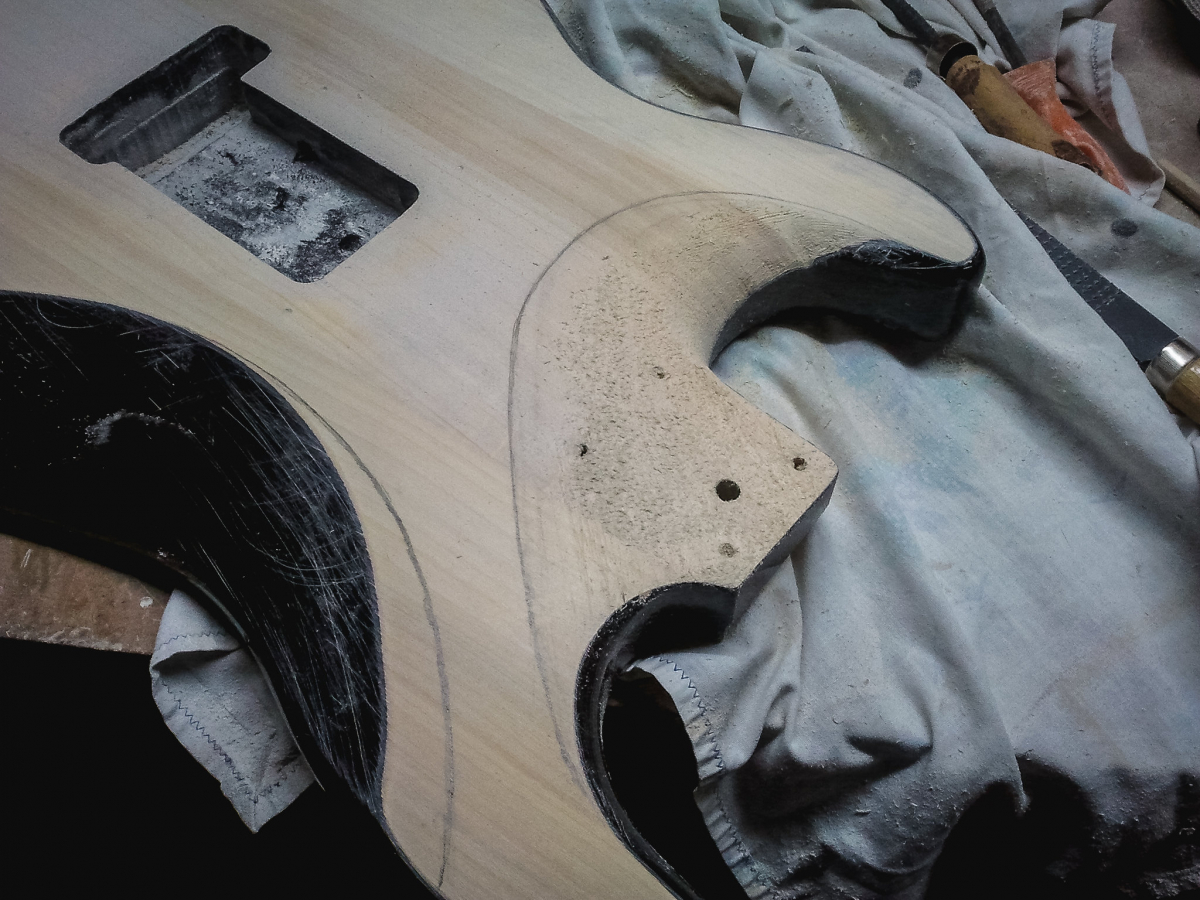

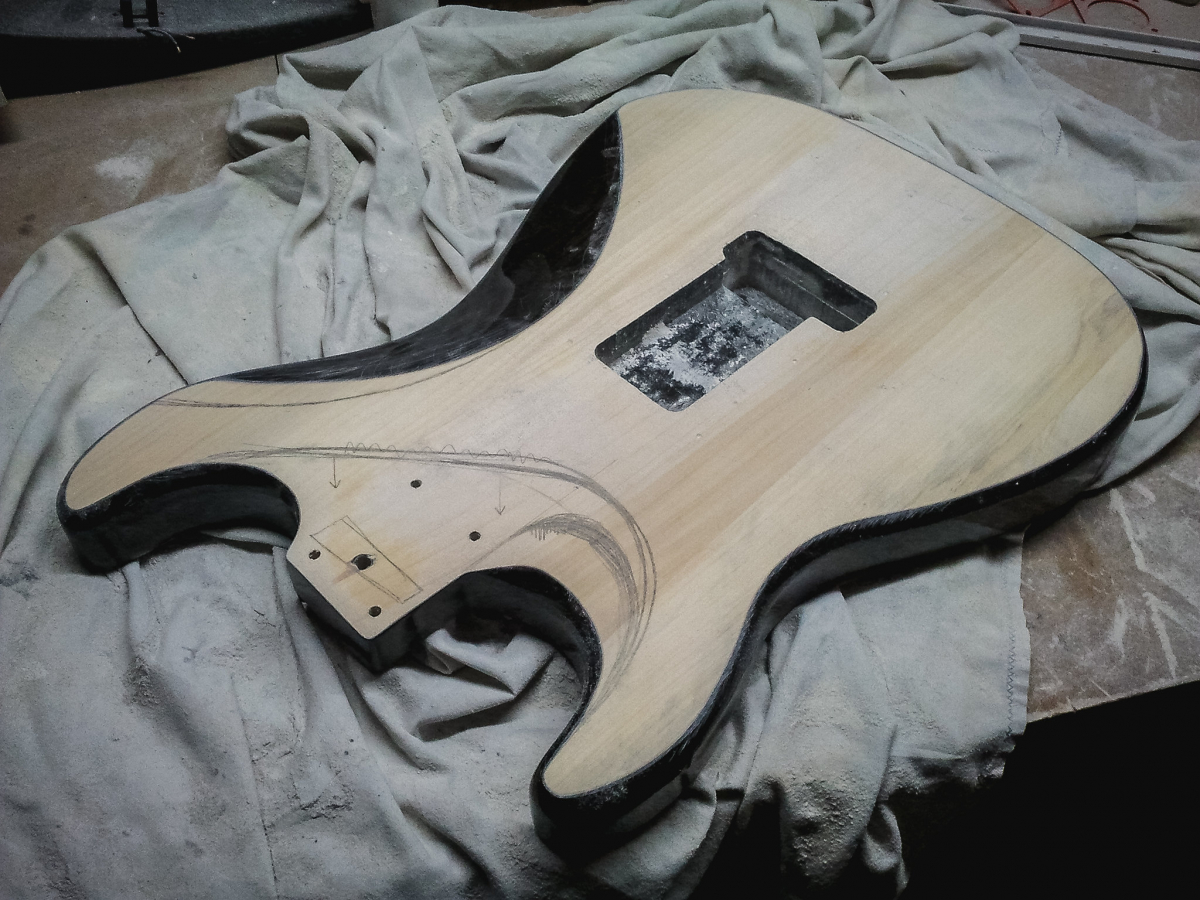

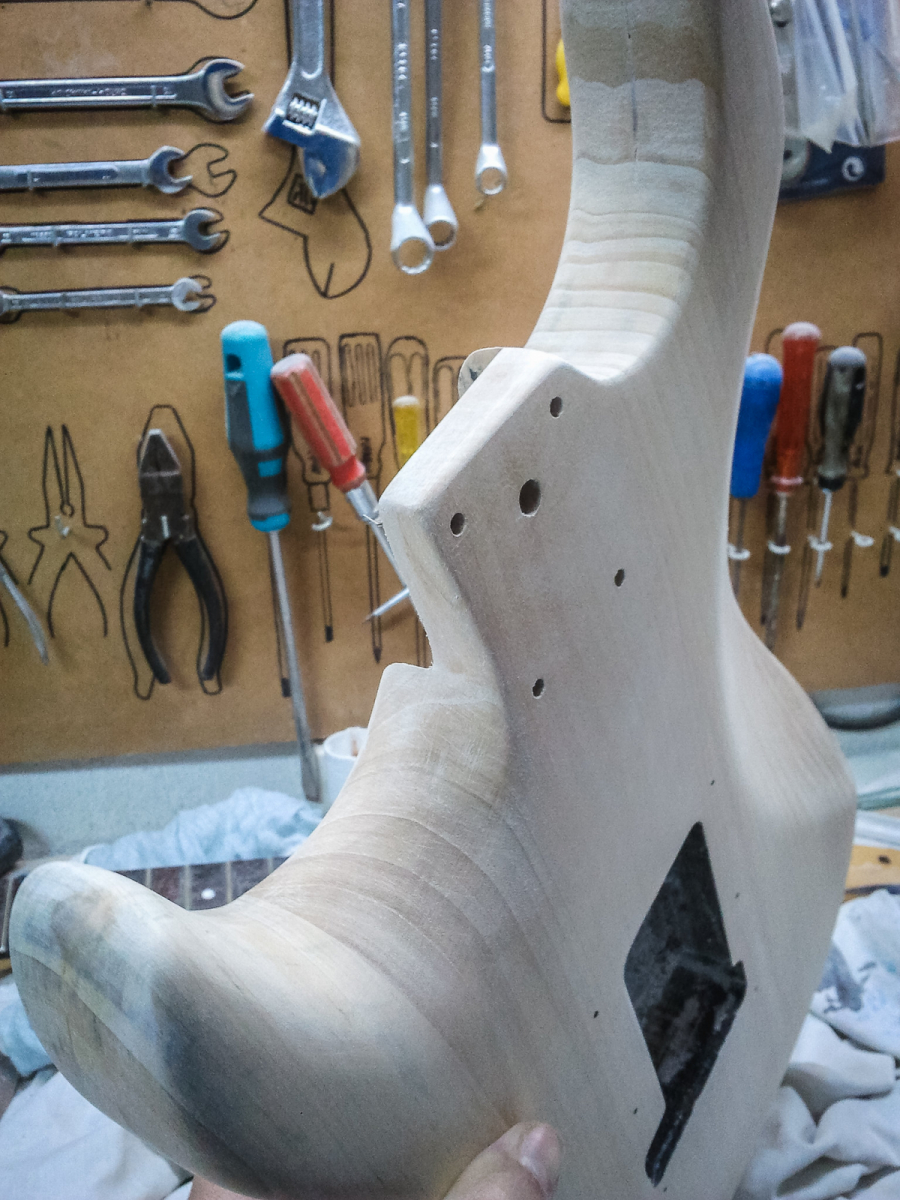

En la parte trasera había más trabajo que hacer. Las Suhr tienen un contorneado muy suave tanto en la zona superior como en la parte trasera del cutaway inferior, permitiendo un acceso más cómodo a la zona alta del mástil.



Después de la lima y la lija, ya se va pareciendo.

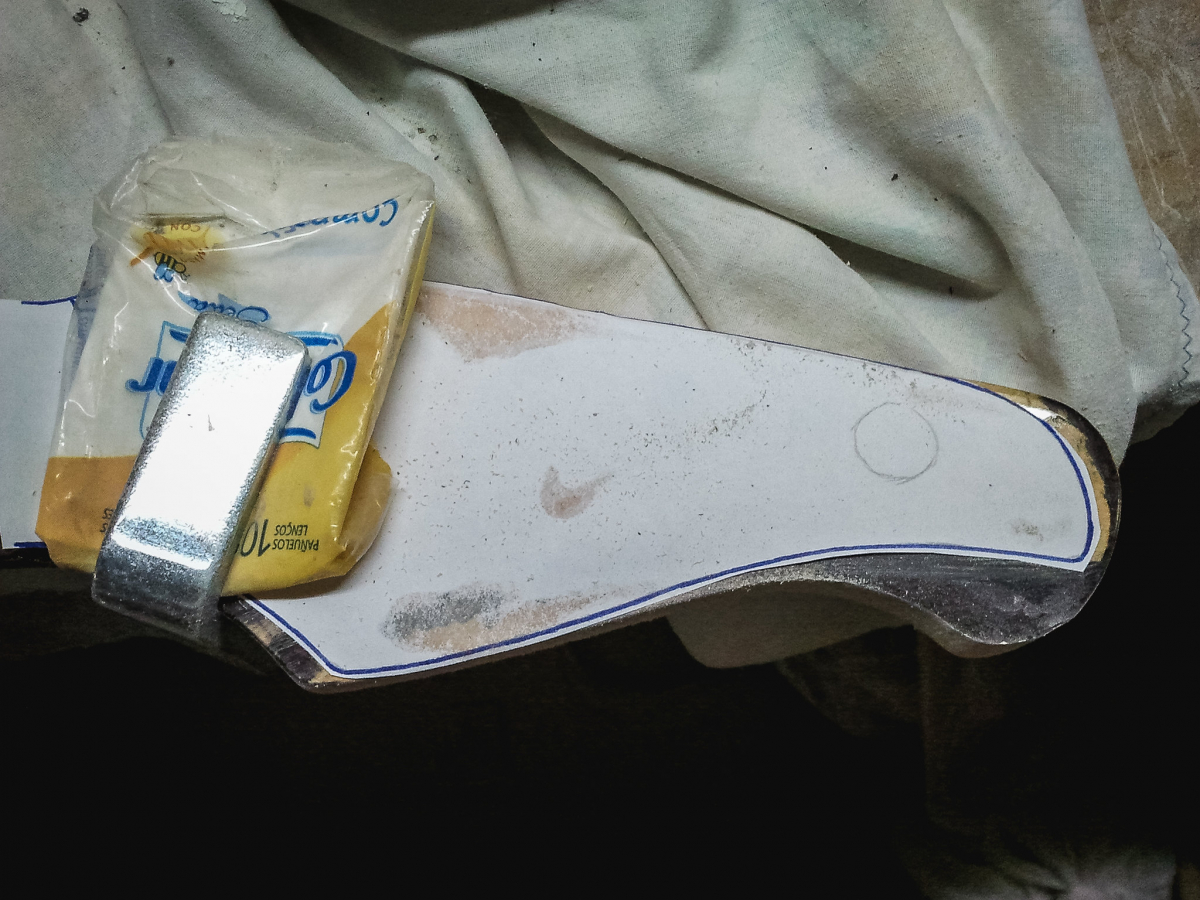

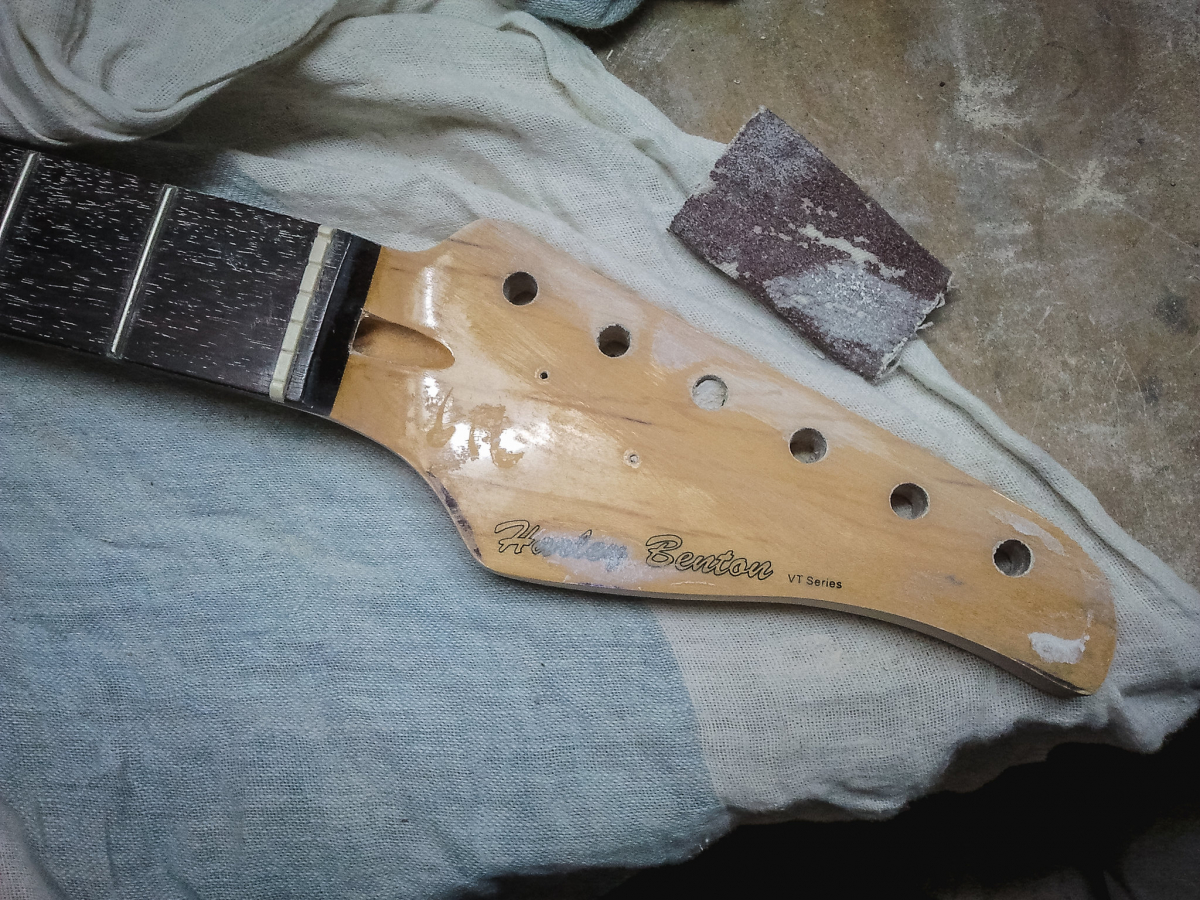

Ahora le toca a la pala. La pala de las Suhr es muy peculiar. Es más corta que otras palas, más angulada y con un saliente inferior muy pronunciado. Las dimensiones de la pala de la Harley Benton no tienen nada que ver, pero vamos a ver que se puede hacer.

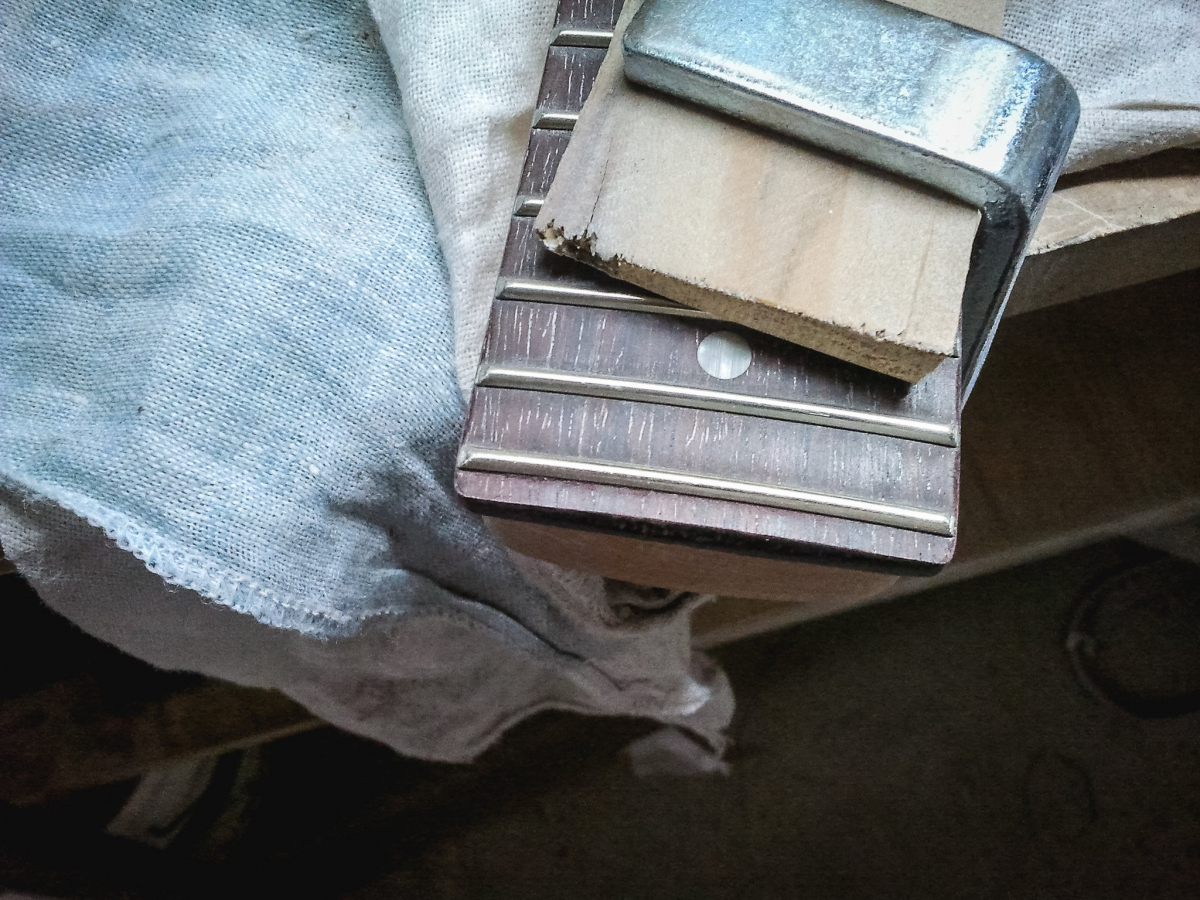

Bueno, más o menos se parece, jeje. Seguimos con el mástil, esta vez con el diapasón. Las Harley Benton tienen un saliente del diapasón en la parte alta, igual que las Suhr. La única diferencia es que en estas últimas, el saliente es recto en lugar de redondeado, así que vamos al lío.

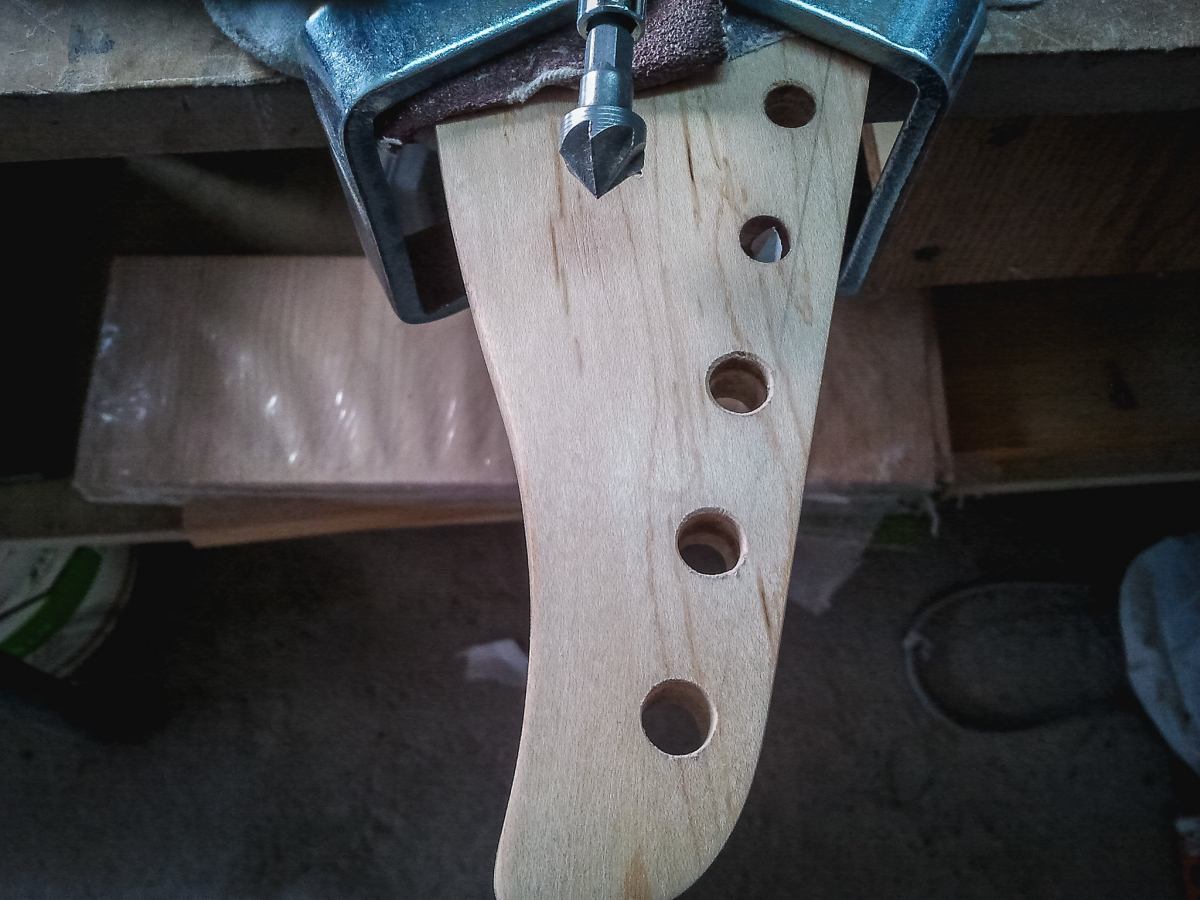

Listo. Le voy a instalar unos clavijeros chinos tipo locking, pero tienen el vástago o bushing más grande que el de los clavijeros tipo vintage que tiene la Harley Benton. Así que hay que agrandar los agujeros, con cuidado de que no se descentren.


Aprendiz de mucho, maestro de nada.
Mi Soundcloud
Mi Youtube

Subir
#3 por Guitarrilia el 14/11/2015

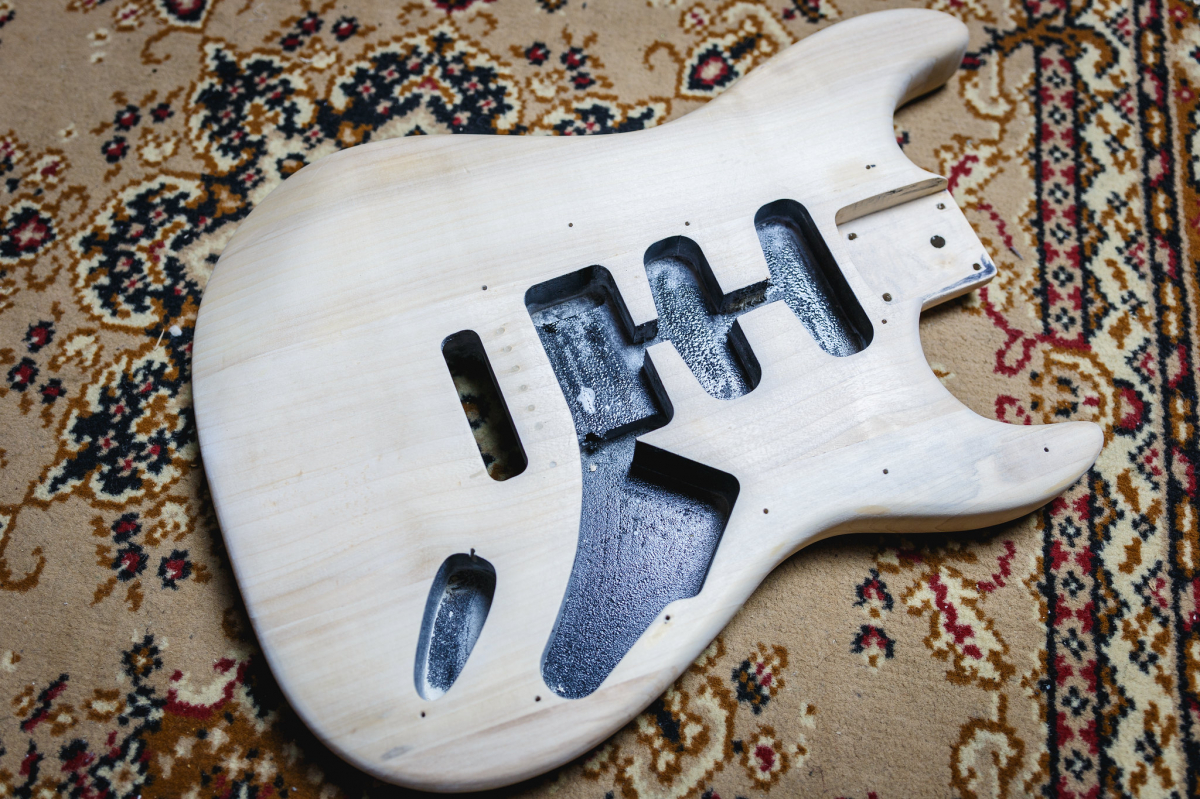

Pues el trabajo de carpintería ya está hecho. Así queda con algunos componentes que me ha llegado:

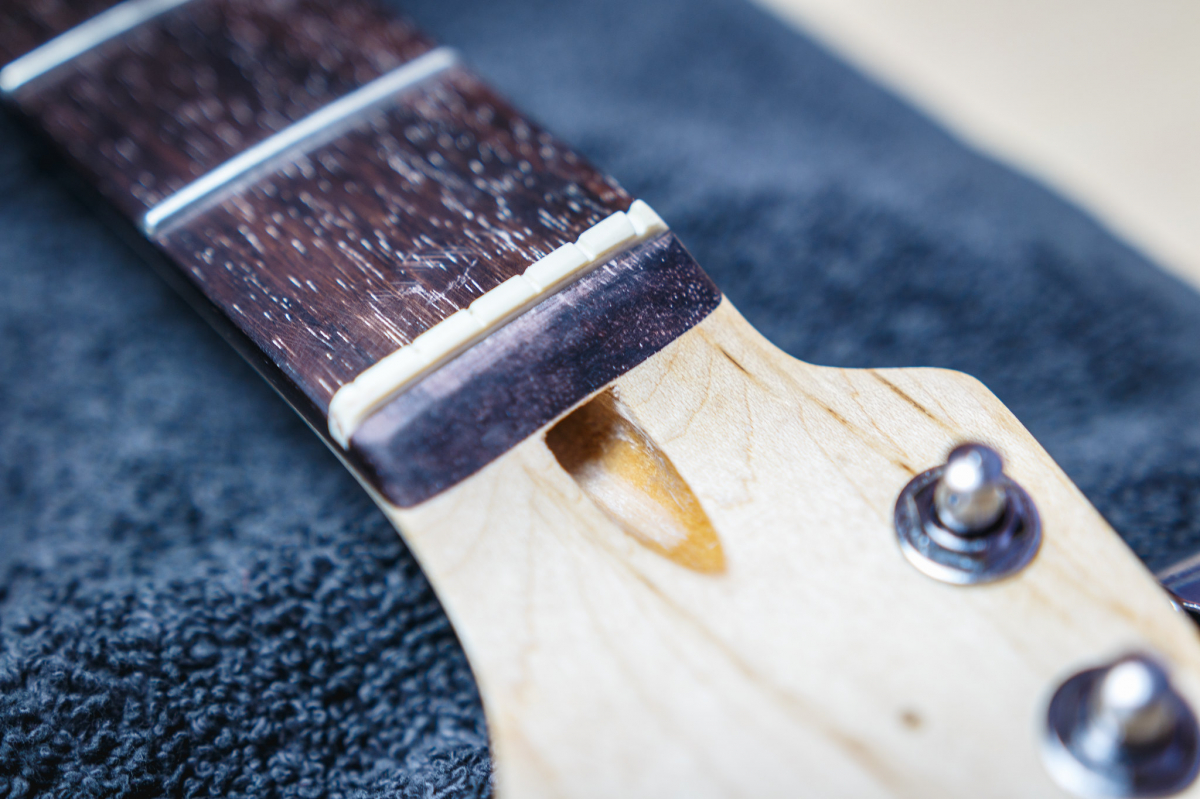

El puente que voy a colocar es de dos pivotes, así que he tenido que tapar los seis agujeros del puente original antes de pintar. El luthier que me la va a pintar me ha pedido que no tape el hueco del jack plate, para así aprovechar y hacer los agujeros del cableado antes. Las Suhr con agujero de acceso al alma en la pala, tienen un diseño particular con la parte que pega al diapasón recta. Con mucho cuidad hemos hecho algo parecido.

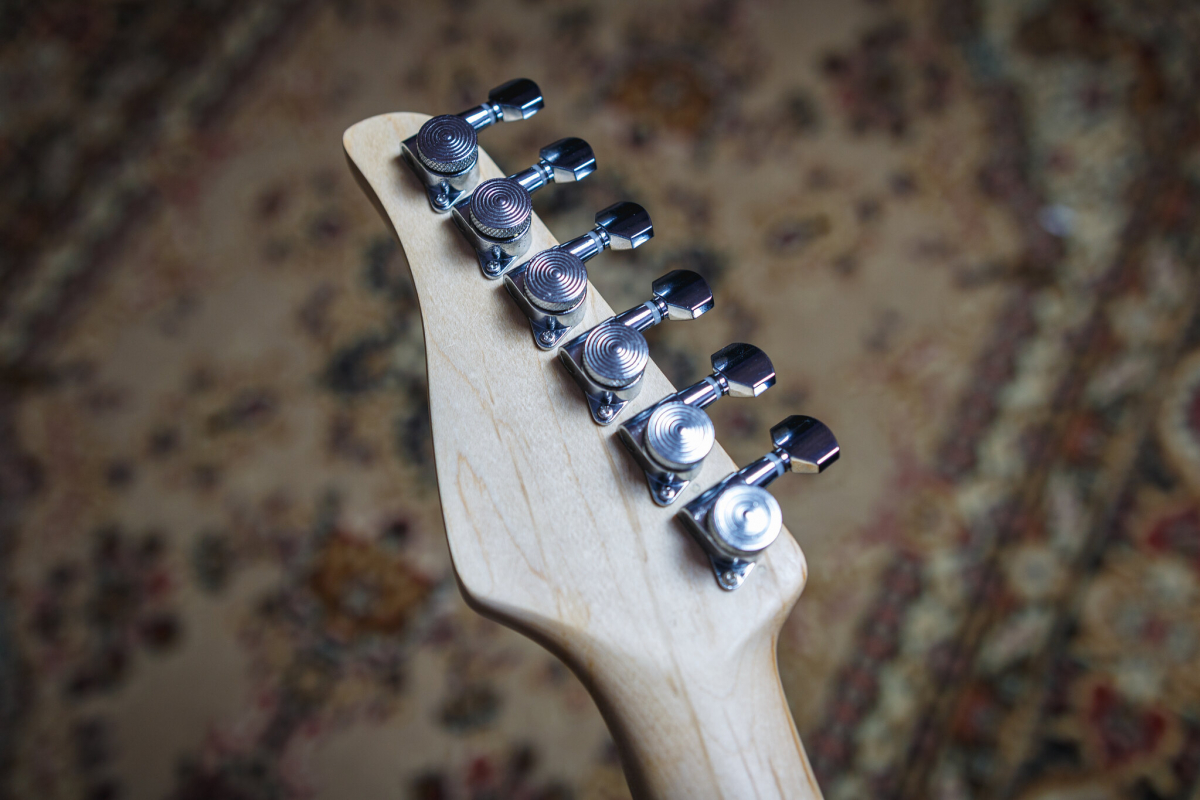

Con las clavijas puestas, la pala tiene muy buena pinta...

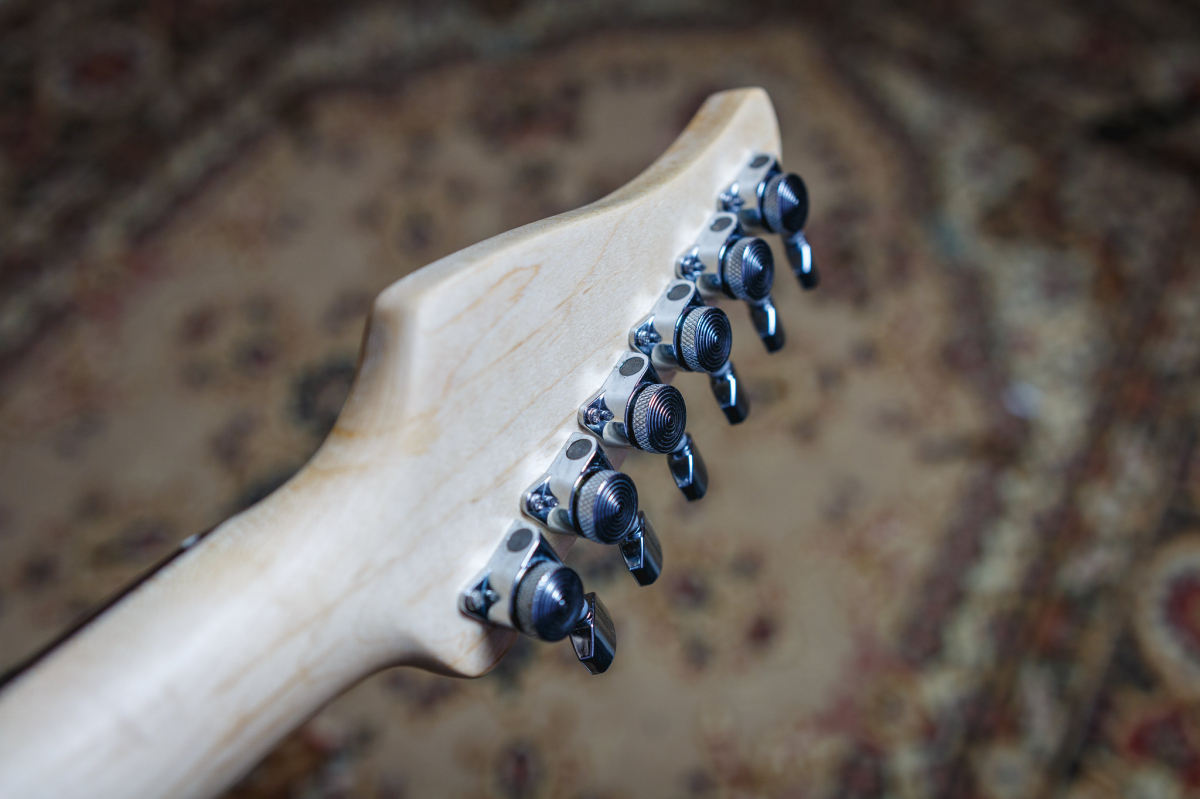

Se notan los agujeros tapados de los string tree, pero la pala va a ir en color blanco igual que el cuerpo, así que no pasa nada. La parte trasera de las palas Suhr también tiene un diseño particular, con unos vértices muy suaves.


Perfectamente alineados:


Con algunos componentes. El golpeador va a ser igual pero con configuración H-S-S. El puente es de Harley Benton Parts, pero es de muy buena calidad, idéntico a los Gotoh que montan las Suhr.


Ya está lista para mandarla al luthier para pintarla en Olympic White.
Voy a hacer algunos cambios respecto de la Suhr de Sergio Vallín: voy a usar dos potes de tono y uno de volumen, en lugar de uno de tono y uno de volumen que usa Sergio. Y voy a poner una humbucker con carcasa metálica. He visto que algunas Suhr, Tyler, LsL y Don Grohs las motan y quedan muy bien.

Pronto más actualizaciones.

Aprendiz de mucho, maestro de nada.
Mi Soundcloud
Mi Youtube

Subir
3
#4 por Mikel Dopey el 14/11/2015
Que bueno!! Cojo asiento para disfrutar de la obra jejej.

Saludos!

http://dopeymikeguitars.es.tl/

Mike Custom Amps. Fabricación de pantallas. Visita mi perfil!!

Subir
1
#5 por Manlopsan el 14/11/2015
Eres un crack en todos los sentidos.

Me quedo por aquí porque al final habrá que grabar un vídeo tocándola no? Jejejeje.

Saludos.
Subir
1
#6 por wiper el 14/11/2015
Que trabajo con la lija! Que bueno. Yo no me atreveria ...me dan mucho respeto las guitarras
Subir
1
#7 por Thorin el 14/11/2015
Buenisimo tio....y yo que siempre pensé que esas guitarras iban a tener de todo menos "madera" de verdad...

Salud!!

Do, re, mi, fa, sol, la, si, el abecederario universal, con ellas nos entendemos todos...por fin hay un modo

Subir
1
#8 por Xabi el 14/11/2015
De P**a madre!! Gran trabajo y encima tocas de vicio. Enhorabuena.

http://youtube.com/wahxabi

Subir
1
#9 por J.C. el 14/11/2015
Y si no rellenas el hueco del jack antes de pintar la guitarra como lo vas a disimular despues cuando coloques el jack en el culo de la guitarra?
Lo suyo es pintar con el jackplate una vez adaptes una pieza de madera y ademas ya acabado y sin defecto alguno para que no se note una vez pintes la guitarra... digo yo, no se.

"Pretender ir en contra de los off topics es pretender ir en contra de la conversación misma."
suso_gs

Subir
1
#10 por metalsoncito78 el 14/11/2015
Me quedo a contemplar tu trabajo. Suscrito :palmas: Felicidades por como está quedando :wink: :rock:
Subir
1
#11 por Guitarrilia el 14/11/2015
#9 Claro que se va a tapar el hueco antes de pintar, jeje.
Mi intención era taparlo ya, pero el luthier que me va a pintar la guitarra es el que me tiene que hacer el nuevo agujero para el jack plate en el lateral. Me ha dicho que se va a encargar él de tapar el agujero, ya que quiere hacer los conductos para los cables desde el hueco del golpeador hasta donde debería ir el nuevo jack plate. Una vez que tenga los conductos hechos, tapará el hueco con madera antes de pintarla, para que no se note.

Aprendiz de mucho, maestro de nada.
Mi Soundcloud
Mi Youtube

Subir
#12 por Marcos Contel el 14/11/2015
Esto pinta muy bien :ok:

Me quedo de mirón...
